Introdução ao Flange em Aço Inoxidável e Características Vantajosas

As tubulações industriais constituem a espinha dorsal de inúmeros processos produtivos, desde a petroquímica até a indústria alimentícia. No centro dessas conexões, garantindo a integridade e a estanqueidade do sistema, está um componente frequentemente subestimado, mas de importância capital: o flange. Quando o ambiente operacional exige resistência à corrosão, durabilidade e higiene, o flange em aço inoxidável emerge como a solução técnica mais robusta e confiável. Este artigo oferece uma análise aprofundada sobre a introdução a este componente essencial, explorando suas características vantajosas, os critérios de seleção baseados em normas técnicas e as tendências de mercado que consolidam sua posição como elemento indispensável na engenharia de fluidos. Compreender a metalurgia por trás do aço inoxidável, as diferentes classes de pressão e os processos de fabricação é o primeiro passo para especificar corretamente um flange que não apenas atenda, mas supere as exigências operacionais. Abordaremos desde a composição química das ligas mais comuns, como as da série AISI 304 e 316, até os parâmetros dimensionais estabelecidos por normas como ASME B16.5 e EN 1092-1, fornecendo um guia prático e técnico para engenheiros, projetistas e profissionais de manutenção. Ao longo do texto, inseriremos referências a dados setoriais projetados para 2026, demonstrando como a escolha correta do flange impacta diretamente a vida útil do ativo, a segurança operacional e a eficiência dos custos de manutenção. A proposta é desmistificar a tecnologia, oferecendo conteúdo de alto valor agregado que auxilie na tomada de decisão, sempre com o rigor técnico que a aplicação exige.

O Que São Flanges em Aço Inoxidável e Sua Função Estrutural

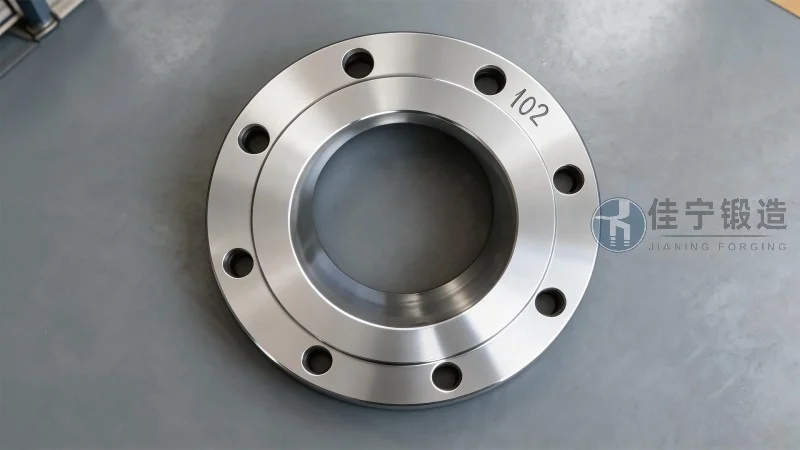

Um flange é um elemento de união, geralmente de formato discoidal ou anelar, que permite conectar tubos, válvulas, bombas e outros equipamentos em um sistema de tubulação. A sua principal função é proporcionar uma junta desmontável, facilitando a montagem, a inspeção, a limpeza e a substituição de componentes sem a necessidade de cortar a tubulação. No caso específico do flange em aço inoxidável, o material de fabricação confere propriedades que vão muito além da simples conexão mecânica. O aço inoxidável é uma liga de ferro com um teor mínimo de 10,5% de cromo, elemento que forma uma camada passiva e auto-reparadora de óxido de crômio na superfície, conferindo ao material uma resistência excepcional à corrosão.

A estrutura de um flange pode variar conforme sua aplicação. Os modelos mais comuns incluem o flange de pescoço (weld neck), que possui um cone alongado para soldagem, distribuindo as tensões de forma homogênea; o flange deslizante (slip-on), que desliza sobre o tubo antes da soldagem; o flange roscado (threaded), ideal para sistemas onde a soldagem é inviável; e o flange cego (blind), utilizado para fechar extremidades de linhas ou para futuras expansões. Cada configuração atende a requisitos específicos de pressão, temperatura e natureza do fluido transportado. A escolha entre eles depende de uma análise criteriosa das condições de serviço, e o aço inoxidável é frequentemente a opção mais vantajosa em aplicações que envolvem agentes corrosivos, altas temperaturas ou rigorosos padrões de higiene, como nas indústrias farmacêutica e de alimentos.

Composição Química e Propriedades Mecânicas das Ligas Inoxidáveis

Para entender as vantagens do flange em aço inoxidável, é essencial mergulhar na metalurgia das ligas mais empregadas. O aço inoxidável tipo 304 (AISI 304) é a liga padrão mais versátil, contendo aproximadamente 18-20% de cromo e 8-10,5% de níquel. Ele oferece boa resistência à corrosão em ambientes neutros e oxidantes, sendo amplamente utilizado em sistemas de água potável, bebidas e produtos lácteos. Já o tipo 316 (AISI 316) adiciona molibdênio (2-3%) à sua composição, o que eleva significativamente a resistência a pites e à corrosão por cloretos, presente em água do mar, soluções salinas e produtos químicos agressivos. Para a indústria de petróleo e gás ou para aplicações em alta temperatura, as ligas duplex (como a 2205) combinam alta resistência mecânica com excelente tenacidade, adequando-se a pressões elevadas.

As propriedades mecânicas dessas ligas são igualmente notáveis. O aço inoxidável austenítico, por exemplo, mantém sua tenacidade em temperaturas criogênicas e sua resistência à fluência em temperaturas elevadas (até cerca de 870°C para o 304 em serviço contínuo). A soldabilidade é outro ponto forte, permitindo a fabricação de flanges com geometrias complexas e a união segura com tubulações de mesmo material. De acordo com projeções setoriais para 2026, espera-se que a demanda por ligas com maior resistência à corrosão, como o aço inoxidável 316L (baixo carbono), cresça aproximadamente 7% ao ano na indústria petroquímica, impulsionada por normas de segurança mais rigorosas e pela necessidade de prolongar os intervalos de manutenção em plataformas offshore.

Normas Técnicas e Padrões de Fabricação

A fabricação e a especificação de flanges em aço inoxidável seguem normas técnicas internacionais que garantem a intercambialidade, a segurança e a confiabilidade dos componentes. A norma mais difundida é a ASME B16.5, que abrange flanges de aço inoxidável para tubulações de até 24 polegadas (600 mm) e classes de pressão de 150 a 2500 libras. Na Europa, a norma EN 1092-1 é a referência, com designações de pressão nominal (PN) que vão de PN6 a PN100. Ambas as normas definem dimensões, tolerâncias, furos de parafusos, diâmetro do anel de vedação e tipos de face (como face plana, face elevada e junta tipo anel).

A escolha da classe de pressão adequada é crucial para a integridade do sistema. Por exemplo, um flange classe 150 é adequado para serviços de baixa pressão e temperatura, enquanto um flange classe 600 é utilizado em aplicações mais críticas. Para sistemas que operam sob variações térmicas acentuadas, o flange de pescoço (weld neck) é frequentemente recomendado, pois seu design cônico reduz as concentrações de tensão na junta soldada. Além das normas dimensionais, existem normas de fabricação como a ASTM A182, que especifica a composição química e as propriedades mecânicas do aço inoxidável forjado. A conformidade com essas normas é um requisito básico para a certificação de qualidade, e a Forjaria Jianing segue rigorosamente esses padrões, assegurando que cada flange atenda às especificações de projeto (consulte nossa equipe técnica pelo telefone: 176 9623 6479).

Vantagens Operacionais e Economia de Ciclo de Vida

As características vantajosas do flange em aço inoxidável vão além da resistência à corrosão. Uma análise de custo de ciclo de vida (LCC) mostra que, embora o investimento inicial em aço inoxidável seja superior ao de aço carbono, a economia a longo prazo é significativa. Em ambientes corrosivos, um flange de aço carbono pode exigir substituição a cada 2 a 5 anos, enquanto um flange de aço inoxidável 316 pode operar por 20 anos ou mais sem degradação significativa. Isso se traduz em redução de paradas de produção, menor custo de mão de obra de manutenção e eliminação de riscos de vazamentos que podem causar danos ambientais e acidentes.

Outra vantagem relevante é a facilidade de limpeza e higienização. Em indústrias de alimentos, bebidas e farmacêuticas, o aço inoxidável não poroso não abriga bactérias, não reage com produtos químicos de limpeza e não altera o sabor ou a composição dos produtos transportados. A superfície lisa do flange pode ser polida para uma rugosidade superficial muito baixa (Ra 0,4 µm ou inferior), atendendo a exigências sanitárias rigorosas. Além disso, a reciclabilidade do aço inoxidável é total, alinhando-se às crescentes demandas por sustentabilidade. Projeções para 2026 indicam que a demanda global por flanges sanitários em aço inoxidável deve crescer 6,5% ao ano, impulsionada por novas regulamentações de segurança alimentar e pela expansão da biotecnologia.

Seleção Baseada em Aplicações e Parâmetros Técnicos

A correta especificação de um flange em aço inoxidável requer a análise de múltiplos parâmetros. O primeiro é a natureza do fluido: ácidos, bases, cloretos, água potável ou vapor exigem diferentes ligas. Em segundo lugar, a temperatura e a pressão de operação definem a classe do flange (150, 300, 600, 900, 1500 ou 2500) e o tipo de face. Para altas pressões, o uso de juntas espiralados ou de anel metálico (RTJ) é comum. Em terceiro lugar, as condições de instalação, como espaço disponível e necessidade de desmontagem frequente, podem indicar flanges roscados ou de união (lap joint).

Uma lista de critérios práticos para a seleção inclui:

• Material da liga: AISI 304 para serviços gerais (água, ar, vapor); AISI 316 para ambientes marinhos ou com cloretos; AISI 316L para soldas espessas que exigem baixo teor de carbono; duplex 2205 para altas pressões e resistência à corrosão sob tensão.
• Classe de pressão: Para tubulações de até 20 bar e 200°C, um flange classe 150 é suficiente. Acima disso, é necessário recalcular conforme ASME B16.5 ou EN 1092-1.
• Tipo de face: Face elevada (RF) é padrão para a maioria das aplicações; face plana (FF) é usada em flanges de ferro fundido; junta anelar (RTJ) é para serviços de alta pressão e alta temperatura.
• Processo de fabricação: Flanges forjados apresentam maior resistência mecânica e ausência de porosidades em comparação com flantes fundidos, sendo recomendados para aplicações críticas.

Um exemplo prático de aplicação bem-sucedida é na indústria de dessalinização de água do mar. Em uma planta projetada para 2026, utilizando módulos de osmose reversa, optou-se por flanges em aço inoxidável superduplex (UNS S32750) para os coletores de alta pressão (70 bar) com água do mar concentrada. A escolha evitou a corrosão localizada (pites e frestas) que ocorreria em ligas menos nobres, aumentando a vida útil do sistema de 3 para 15 anos.

Tendências de Mercado e Inovações Tecnológicas para 2026

O mercado de flanges em aço inoxidável está em plena evolução, impulsionado por três grandes tendências: a digitalização dos processos de fabricação, o desenvolvimento de novas ligas com maior resistência e a sustentabilidade. A indústria 4.0 está permitindo a produção de flanges com tolerâncias dimensionais cada vez mais apertadas, graças ao uso de forjamento a quente controlado por computador e medição a laser em tempo real. Isso reduz o desperdício de material e melhora a vedação, diminuindo o risco de vazamentos.

Em relação às inovações, as ligas de aço inoxidável de alta liga, como o AL-6XN e o 254SMO, estão ganhando espaço em aplicações offshore e na indústria química, onde a combinação de alta resistência à corrosão por cloretos e alta resistência mecânica é indispensável. Estima-se que, em 2026, essas ligas representem 12% do mercado global de flanges para aplicações críticas. Outra tendência é o uso de flanges com revestimentos especiais, como nitretação ou revestimentos de PVD (Physical Vapor Deposition), que aumentam a dureza superficial sem comprometer a resistência à corrosão do substrato.

Do ponto de vista regulatório, normas mais rigorosas relacionadas a emissões fugitivas (fugitive emissions) estão obrigando as empresas a especificarem flanges com maior precisão de vedação. A certificação ISO 15848 para válvulas e juntas está sendo estendida a flanges, especialmente para serviços de alta pressão e temperatura. Isso exige dos fabricantes um controle de qualidade ainda mais rigoroso, desde a matéria-prima até o acabamento final. A capacidade de um fornecedor de flanges de atender a essas normas com rastreabilidade completa é um diferencial competitivo significativo.

Processos de Fabricação e Controle de Qualidade

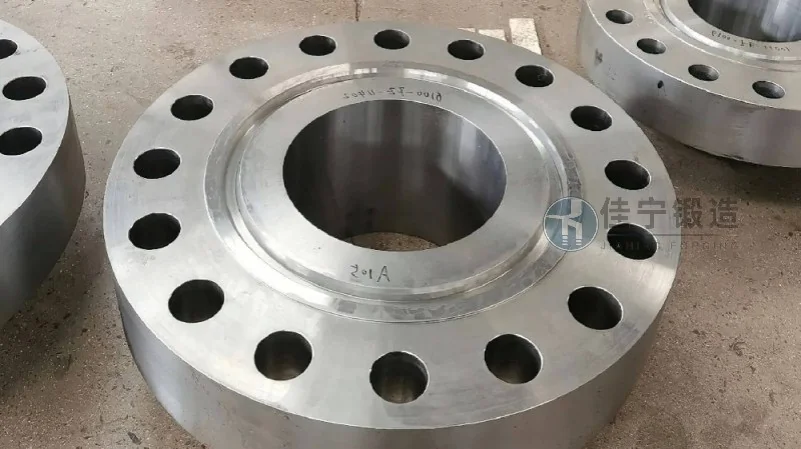

A fabricação de um flange em aço inoxidável de alta qualidade começa com a seleção da matéria-prima. Barras ou tarugos de aço inoxidável são aquecidos em fornos de indução ou a gás até a temperatura de forjamento (cerca de 1100-1200°C para aços austeníticos). O forjamento a quente sob prensas hidráulicas ou martelos de alta potência refina a estrutura granular do metal, eliminando porosidades e segregacões, resultando em um componente com propriedades mecânicas isotrópicas e superiores às de peças fundidas ou usinadas a partir de chapa.

Após o forjamento, o flange passa por um tratamento térmico de solubilização (recristalização) e têmpera em água, que dissolve os carbonetos precipitados e maximiza a resistência à corrosão. O passo seguinte é a usinagem de precisão em centros de torneamento e fresagem CNC, onde as faces, os furos de parafusos e o diâmetro interno são dimensionados conforme a norma aplicada. O controle de qualidade inclui ensaios não destrutivos, como ultrassom (para detecção de descontinuidades internas), líquidos penetrantes (para trincas superficiais) e medição dimensional por máquina de medir por coordenadas (CMM). Para lotes críticos, são realizados ensaios de dureza (Rockwell B ou C) e de tração, garantindo que o lote atenda às especificações da ASTM A182 ou equivalente.

Um fabricante com experiência consolidada, como a Forjaria Jianing, investe continuamente em tecnologia de forjamento e usinagem, além de manter um laboratório metalúrgico interno para análise química por espectrometria. Essa rastreabilidade é fundamental para setores como o nuclear e o petroquímico, onde a falha de um único flange pode ter consequências catastróficas. A formação de soldadores e inspetores também é parte integrante do processo, já que a soldagem entre o flange e o tubo é um dos pontos mais críticos da instalação.

Instalação, Manutenção e Boas Práticas

Para que as características vantajosas do flange em aço inoxidável sejam plenamente aproveitadas, a instalação deve seguir procedimentos rigorosos. A limpeza das faces e dos furos é obrigatória, assim como a inspeção das juntas de vedação, que devem ser compatíveis com o fluido e a temperatura. O aperto dos parafusos deve ser feito de forma cruzada e progressiva, com uso de torquímetro calibrado, respeitando o torque especificado em projeto. A utilização de lubrificantes anti-lock nos parafusos de aço inoxidável é recomendada para evitar o fenômeno de gripagem (galling), comum em roscas de aço inoxidável quando em contato.

A manutenção periódica deve incluir a inspeção visual para detecção de corrosão localizada, trincas ou deformações, especialmente em regiões de solda e junto aos furos de parafusos. Em plantas processadoras de cloretos, a inspeção por líquidos penetrantes a cada 2 anos é uma prática comum para aços inoxidáveis austeníticos. Além disso, o monitoramento do aperto dos parafusos após ciclos térmicos é importante, pois a expansão e contração diferencial entre o flange de aço inoxidável e os parafusos pode levar ao afrouxamento. A implementação de um programa de gerenciamento de integridade mecânica (GIM) que inclua a rastreabilidade de cada flange, seu histórico de manutenção e os resultados de inspeções, é uma prática que reduz significativamente o risco de falhas prematuras.

Considerações Finais sobre a Aplicação de Flanges em Aço Inoxidável

A adoção de flanges em aço inoxidável em projetos industriais representa uma decisão estratégica que equilibra segurança, durabilidade e custo total de propriedade. As vantagens inerentes ao material, como a resistência à corrosão, a higiene, a reciclabilidade e a resistência mecânica em ampla faixa de temperaturas, posicionam este componente como a escolha mais acertada para ambientes agressivos ou com exigências sanitárias. A evolução das normas técnicas, com destaque para as atualizações das séries ASME B16.5 e EN 1092-1, e o desenvolvimento de novas ligas de alta performance, como aços duplex e superausteníticos, ampliam ainda mais o espectro de aplicações.

Para obter sucesso na especificação, é indispensável que engenheiros e projetistas considerem não apenas o custo inicial, mas o desempenho a longo prazo, apoiando-se em dados técnicos e na experiência de fornecedores especializados. A parceria com um fabricante que domina o processo de forjamento, realiza controles de qualidade rigorosos e oferece suporte técnico na seleção do flange ideal é um diferencial competitivo. Nesse contexto, a combinação de conhecimento metalúrgico e capacidade de produção é o que garante a confiabilidade do sistema. Ao integrar todas estas variáveis – material, norma, processo de fabricação e instalação – o profissional assegura que o sistema de tubulação opere com a máxima eficiência e segurança, minimizando paradas não programadas e riscos operacionais. A Forjaria Jianing está disponível para fornecer informações técnicas complementares e auxiliar na definição da solução mais adequada para o seu projeto (consulte nossa equipe pelo telefone: 176 9623 6479).
