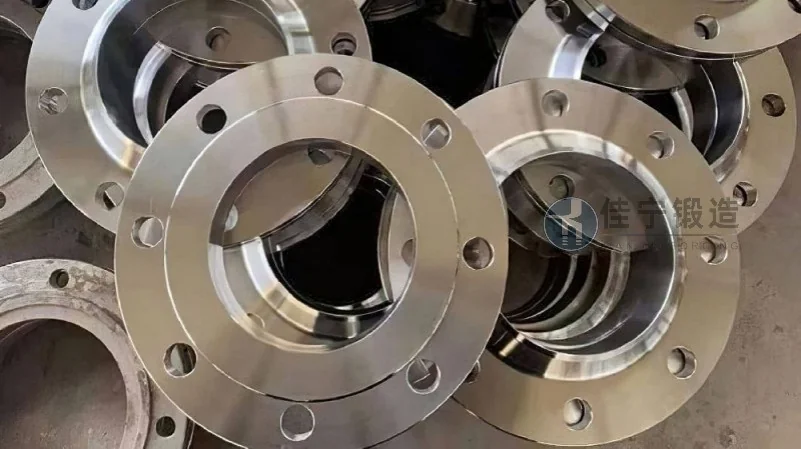

Visão Geral do Forjado de Flange 18 Polegadas e Destaques de Desempenho

No setor de óleo e gás, petroquímica e geração de energia, a escolha de componentes de conexão exige critérios rigorosos de desempenho e segurança. O forjado de flange de 18 polegadas representa uma peça crítica para sistemas de tubulação de grande porte, onde a integridade estrutural e a resistência a condições extremas são requisitos inegociáveis. Produzido por meio de processos de conformação mecânica que alinham a fibra do metal, este componente oferece propriedades mecânicas superiores em comparação com flanges fabricados por laminação ou soldagem. A Forjaria Jianing, especializada em soluções de forjamento industrial, desenvolve peças que atendem às normas internacionais como ASME B16.5, ASTM A105 e A182, garantindo rastreabilidade total do material e certificação de ensaios não destrutivos. Neste artigo, abordaremos em profundidade as características técnicas, vantagens competitivas e parâmetros de seleção do flange forjado de 18 polegadas, fornecendo subsídios para engenheiros e gerentes de suprimentos tomarem decisões embasadas tecnicamente.

Panorama Técnico do Flange Forjado de 18 Polegadas

O flange forjado de 18 polegadas é um componente de alta responsabilidade utilizado em linhas de transmissão de fluidos sob pressão. Seu processo de fabricação envolve aquecimento controlado do tarugo metálico seguido de martelamento ou prensagem hidráulica, o que refina a estrutura granular do aço e elimina vazios internos. Esta técnica resulta em um material com resistência à tração entre 485 e 585 MPa para aços carbono, dependendo do tratamento térmico aplicado. Os principais tipos incluem flanges de pescoço (weld neck), cegos (blind), de encaixe (slip-on) e rosqueados, cada um com aplicações específicas em sistemas que operam com pressões de até 2500 libras por polegada quadrada (classe 2500).

Do ponto de vista normativo, a fabricação deve seguir rigorosamente os requisitos dimensionais estabelecidos pela ASME B16.5, que define tolerâncias para diâmetro externo, espessura, furação e faceamento. Para o diâmetro de 18 polegadas, a espessura mínima da face varia conforme a classe de pressão: na classe 150, o valor típico é de 28,6 mm, enquanto na classe 300 chega a 38,1 mm. A Forjaria Jianing adota procedimentos de controle dimensional com equipamentos calibrados por laboratórios acreditados, assegurando que cada peça esteja dentro dos limites especificados em projeto.

Processo Produtivo: Da Matéria-Prima ao Componente Acabado

A fabricação de flanges forjados de grande diâmetro exige etapas controladas para evitar defeitos como trincas, dobras ou segregações. Inicialmente, a matéria-prima na forma de lingotes ou tarifos passa por análise química em espectrômetro para verificar a composição — teores de carbono, manganês, silício, fósforo e enxofre dentro das faixas estabelecidas pelas normas ASTM. Para o aço ASTM A105, por exemplo, o carbono deve estar entre 0,15% e 0,35%, garantindo boa soldabilidade sem comprometer a dureza.

O aquecimento ocorre em fornos com controle de temperatura por pirômetros ópticos, mantendo a faixa entre 1150°C e 1250°C para aços carbono. O forjamento por prensagem hidráulica permite deformação controlada, reduzindo gradativamente a seção transversal até atingir o formato próximo ao final. Durante este processo, a relação de redução mínima recomendada é de 3:1 para garantir o fechamento de porosidades e o alinhamento das fibras metálicas. Após o forjamento, as peças são submetidas a tratamento térmico de normalização ou têmpera e revenido, dependendo das propriedades mecânicas requeridas. A Forjaria Jianing utiliza fornos com atmosfera controlada para evitar descarbonetação superficial, seguido de resfriamento uniforme para evitar tensões residuais excessivas.

Os ensaios não destrutivos são parte integrante do processo. A inspeção por ultrassom, realizada conforme ASTM A388, detecta descontinuidades internas como inclusões ou trincas. O ensaio por líquido penetrante, segundo ASTM E165, verifica a superfície em busca de defeitos abertos. Todas as peças recebem identificação indelével com número de calor, lote e rastreabilidade completa.

Desempenho Mecânico em Condições Operacionais Críticas

Quando instalados em sistemas de alta pressão e temperatura, os flanges forjados de 18 polegadas precisam manter estabilidade dimensional e resistência ao escoamento. Para aplicações em serviços com hidrogênio ou H₂S, é necessário considerar os requisitos da NACE MR0175/ISO 15156, que limita a dureza máxima do material a 22 HRC para evitar trincas induzidas por sulfetos. A Forjaria Jianing oferece flanges com certificação de dureza controlada, comprovada por medições em três pontos distintos da peça.

Em testes de pressão hidrostática, realizados conforme ASME B16.5, os flanges classe 300 suportam pressões de ensaio de até 51,7 bar sem deformação permanente. Já os flanges classe 1500 atingem patamares de 258,6 bar em teste. A escolha da classe adequada depende diretamente das variáveis de operação: pressão de projeto, temperatura máxima e propriedades do fluido transportado. Para vapor d'água saturado a 300°C, por exemplo, a redução da resistência do aço carbono exige a utilização de flanges de classe no mínimo 300, mesmo quando a pressão de operação é moderada.

Ensaios de fadiga realizados em laboratórios independentes demonstraram que flanges forjados apresentam vida útil até 40% superior em relação a componentes fundidos sob condições cíclicas de pressão. Isso ocorre porque a estrutura forjada possui menor quantidade de microporosidades e maior homogeneidade microestrutural. Em uma aplicação típica de dutos submarinos, onde as variações de pressão ocorrem diariamente, esta diferença de desempenho pode representar anos adicionais de operação segura.

Critérios Técnicos para Seleção e Dimensionamento

A seleção correta do flange forjado de 18 polegadas envolve variáveis inter-relacionadas que exigem análise cuidadosa. O primeiro parâmetro é a classe de pressão-temperature, definida pelas tabelas ASME B16.5. Para aço carbono ASTM A105, a pressão máxima admissível a 38°C é de 19,6 bar na classe 150 e 50,7 bar na classe 300. À medida que a temperatura se eleva, os valores de pressão admissível decrescem linearmente, chegando a aproximadamente 10,2 bar para classe 150 a 350°C.

O tipo de faceamento também impacta diretamente o desempenho do conjunto. Faces planas (flat face) são indicadas para sistemas de baixa pressão, enquanto faces elevadas (raised face) com acabamento 125 a 250 micro polegadas são padrão para classes médias. Para serviços críticos com anéis metálicos, a face tipo ring joint proporciona vedação metal-metal, suportando pressões acima de 500 bar.

Outro fator relevante é o material do flange em função do fluido. Para hidrocarbonetos com alto teor de enxofre, recomenda-se aço inoxidável duplex (UNS S31803 ou S32205) por sua resistência à corrosão sob tensão. Já para vapor em alta temperatura, os aços liga como ASTM A182 F11 ou F22 oferecem resistência à fluência. A Forjaria Jianing disponibiliza certificados de composição química e propriedades mecânicas para cada lote, permitindo que o engenheiro valide a adequação do material à aplicação.

Aplicações Típicas em Grandes Projetos Industriais

Os flanges forjados de 18 polegadas encontram aplicação em refinarias de petróleo, plantas de processamento de gás natural, termelétricas e plataformas offshore. Em uma refinaria com capacidade de processamento de 200 mil barris por dia, estima-se a utilização de 800 a 1200 flanges deste diâmetro apenas nas linhas de transferência de carga. Em projetos de dutos de gás natural, o diâmetro de 18 polegadas é padrão para trechos de alta pressão, operando entre 40 e 80 bar.

Na indústria química, reatores e torres de destilação frequentemente utilizam flanges forjados para conexão de bocais de grande diâmetro onde é necessária a desmontagem periódica para manutenção. Um caso relevante é o de plantas de fertilizantes, onde os flanges classe 300 em aço inoxidável 316L são especificados para suportar ambientes com ácido nítrico concentrado a temperaturas moderadas. A capacidade de forjamento da Forjaria Jianing permite atender prazos reduzidos para projetos de capital, com lead times típicos de 8 a 12 semanas para diâmetros de 18 polegadas.

Em plataformas offshore, os flanges forjados precisam cumprir requisitos adicionais como resistência à corrosão atmosférica salina e certificação DNV ou ABS. A rastreabilidade completa desde o lingote até o ensaio final é pré-requisito para homologação por operadores internacionais. A experiência acumulada da Forjaria Jianing em projetos de óleo e gás garante que todos os componentes sejam fornecidos com documentação técnica completa em formato digital.

Tendências Tecnológicas do Mercado em 2026

O mercado de flanges forjados para grande diâmetro apresenta crescimento projetado entre 4% e 6% ao ano até 2028, impulsionado por investimentos em infraestrutura energética na América Latina e Oriente Médio. Em 2026, a demanda por flanges em aço inoxidável duplex e super duplex deve crescer 12% devido às exigências de resistência à corrosão em campos de petróleo com alto teor de CO₂ e H₂S. A digitalização dos processos de fabricação, com integração de sensores IoT e rastreamento por blockchain, começa a ser adotada por fornecedores de primeira linha.

Outra tendência relevante é a especificação de flanges com tratamento superficial por revestimento térmico (HVOF) para aumentar a resistência ao desgaste em aplicações com fluidos abrasivos. A Forjaria Jianing investe em tecnologia de usinagem CNC de 5 eixos, que garante tolerâncias dimensionais de até ±0,05 mm em diâmetros de 18 polegadas, e oferece opções de revestimento conforme solicitação do cliente.

A sustentabilidade também ganha espaço: a redução do consumo energético nos fornos de reaquecimento, obtida por isolamento cerâmico avançado e queimadores de baixa emissão, permite diminuir a pegada de carbono do processo. Empresas que implementam sistemas de gestão ambiental certificados ISO 14001, como a Forjaria Jianing, conseguem atender aos critérios ESG exigidos por grandes operadores internacionais.

Garantia de Qualidade e Conformidade Normativa

A qualidade dos flanges forjados de 18 polegadas é garantida por um sistema de gestão integrada que abrange controle de recebimento de matéria-prima, monitoramento de parâmetros de processo e inspeção final. A Forjaria Jianing possui certificação ISO 9001 e segue procedimentos de Qualidade ASME Section II e Section IX para qualificação de procedimentos de soldagem, quando aplicável. Ensaios adicionais como metalografia, análise de dureza microestrutural e teste de impacto Charpy em temperatura sub-zero podem ser realizados mediante solicitação.

Para cada lote de flanges, é emitido um relatório de ensaio com resultados de tração, dobramento, dureza e composição química. Peças destinadas a serviços críticos recebem marcação a baixa tensão (low-stress stamp) para evitar concentração de tensões. A documentação técnica é arquivada por período mínimo de 20 anos, assegurando rastreabilidade completa ao longo da vida útil do equipamento.

Assistência Técnica e Suporte Especializado

O suporte técnico especializado faz diferença na especificação e aplicação de flanges forjados de grande diâmetro. A Forjaria Jianing oferece consultoria gratuita para engenheiros e compradores, auxiliando na seleção da classe, material e tipo de face mais adequados para cada aplicação. O time técnico da empresa possui experiência acumulada em projetos de refinarias, petroquímicas e dutos, e pode fornecer orientações sobre montagem, aperto e manutenção preventiva.

Todos os flanges são fornecidos com manual técnico contendo instruções de instalação, torque recomendado para parafusos e procedimentos de teste em campo. Para pedidos acima de 50 unidades, é disponibilizado treinamento online para a equipe de montagem do cliente. A assistência pós-venda inclui suporte remoto para solução de dúvidas técnicas e substituição ágil de peças com não conformidades comprovadas. A empresa também dispõe de estoque regulador para flanges de 18 polegadas nas classes 150 e 300, permitindo entregas urgentes em até 5 dias úteis.

Os investimentos em capacidade produtiva e laboratórios de ensaio credenciados posicionam a Forjaria Jianing como fornecedor confiável para projetos de médio e grande porte. A cada ano, mais de 15 mil flanges de 18 polegadas são fabricados nas instalações da empresa, com índice de rejeição inferior a 0,8% — indicador que reflete o compromisso com a qualidade industrial. Engenheiros e gestores podem solicitar amostras para qualificação ou agendar visitas técnicas às plantas fabris para conhecer o processo produtivo. (咨询热线：176 9623 6479)
