Introdução ao Forjado de Flange de Solda Plana com Face RF e Características de Desempenho

Introdução ao Forjado de Flange de Solda Plana com Face RF e Características de Desempenho

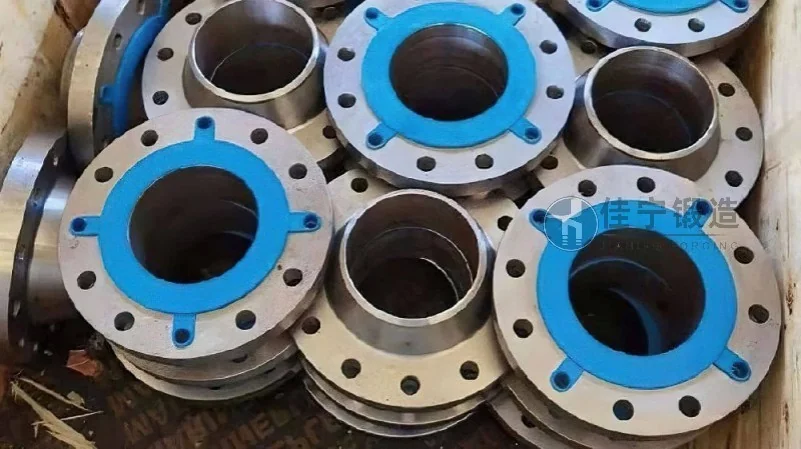

No contexto da indústria de tubulações e equipamentos de processo, a escolha do tipo de flange é determinante para a segurança, estanqueidade e longevidade de sistemas que operam sob pressão e temperatura. Entre as variantes mais utilizadas – e frequentemente subestimadas em sua complexidade técnica – está o flange de solda plana com face de anel elevado (RF – Raised Face). Este componente, quando produzido por forjamento, oferece uma combinação de resistência mecânica, integridade estrutural e custo-benefício que o torna indispensável em aplicações de média e baixa pressão, como linhas de água, vapor, óleo e gás não críticos. A Forjaria Jianing, com mais de duas décadas de atuação no setor de metalurgia e conformação mecânica, desenvolve flanges forjados que atendem a rigorosos padrões internacionais, combinando processos controlados de aquecimento, martelamento e usinagem de precisão. Este artigo técnico tem como objetivo aprofundar os fundamentos do flange de solda plana com face RF, suas características de desempenho, parâmetros de seleção e as vantagens do processo de forjamento em relação a alternativas como fundição ou corte a partir de chapas. Serão abordados desde a metalurgia básica até aspectos práticos de instalação e manutenção, sempre com dados alinhados às tendências de mercado projetadas para 2026, quando a demanda por componentes forjados de alta repetibilidade deve crescer cerca de 4,7% ao ano, impulsionada por investimentos em infraestrutura energética e saneamento básico.

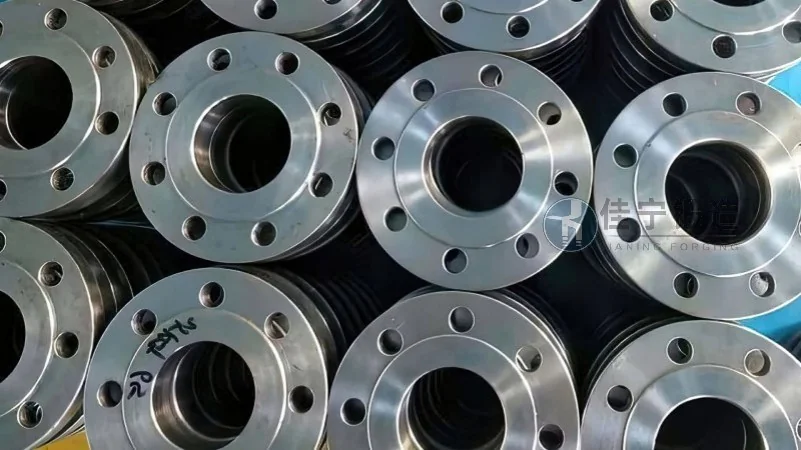

O que é o Flange de Solda Plana com Face RF?

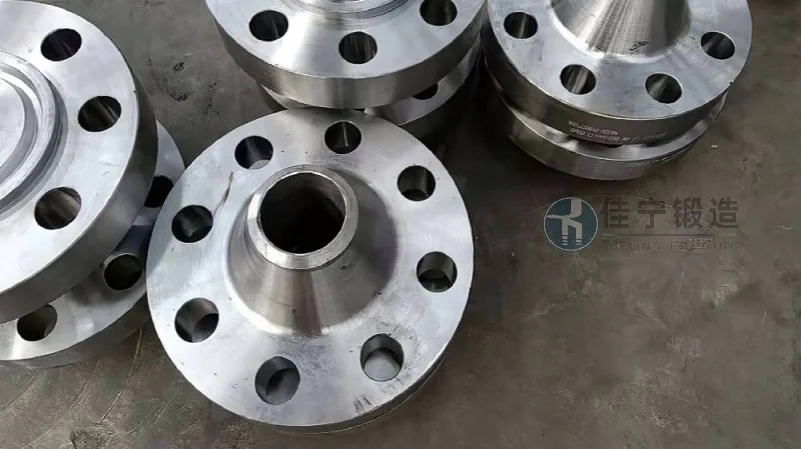

O flange de solda plana – também denominado flange slip-on – caracteriza-se por um furo interno que permite a passagem do tubo, sendo posteriormente soldado em duas regiões: a face externa da extremidade do tubo e o chanfro interno do flange. A face RF, por sua vez, consiste em uma elevação circular (tipicamente 1,6 mm a 6,4 mm acima da face plana) que concentra a compressão do anel de vedação (gasket) em uma área menor, aumentando a pressão específica sobre o selante e reduzindo o risco de vazamentos. Este design é amplamente especificado em normas como ASME B16.5, EN 1092-1 e DIN 2576, sendo adequado para classes de pressão de 150 lb a 600 lb (aproximadamente 2 MPa a 10 MPa) e diâmetros nominais de ½” a 48”. Diferentemente de flanges de pescoço (weld neck), o flange de solda plana não possui um cone de transição, o que simplifica o alinhamento durante a montagem, mas também limita sua aplicação em condições de alta tensão cíclica ou temperaturas acima de 400 °C.

Processo de Forjamento: Vantagens Estruturais e Metalúrgicas

O forjamento do flange de solda plana com face RF diferencia-se de outros métodos de fabricação pela deformação controlada do metal a temperaturas acima da recristalização (forjamento a quente), geralmente entre 950 °C e 1250 °C para aços carbono e ligas. Esse processo refina a microestrutura do material, eliminando porosidades, inclusões e segregações comuns em peças fundidas. Como resultado, o flange forjado apresenta:

• Maior resistência à tração e ao escoamento – ganhos típicos de 15% a 25% comparados a peças fundidas de mesma liga.
• Melhor tenacidade à fratura – essencial para evitar falhas catastróficas em sistemas pressurizados.
• Integridade de fibra contínua – o fluxo de grãos acompanha o contorno geométrico, reduzindo concentrações de tensão nos filetes de rosca e na base da face RF.
• Superfície sem defeitos superficiais – a ausência de rechupes e bolhas de gás permite usinagem precisa com tolerâncias dimensionais na ordem de ±0,2 mm.

Na Forjaria Jianing, o processo inicia-se com a seleção de tarugos certificados de aço carbono (ASTM A105, A350 LF2) ou aços inoxidáveis (ASTM A182 F304, F316), seguido de aquecimento em fornos de atmosfera controlada para evitar descarbonetação excessiva. O forjamento é realizado em prensas hidráulicas de 630 a 2500 toneladas, garantindo repetibilidade lote a lote. Após o forjamento, as peças passam por tratamento térmico de normalização ou têmpera e revenimento, conforme especificação do cliente, e finalmente por usinagem CNC para obtenção da face RF com rugosidade superficial média Ra ≤ 3,2 µm e concentricidade dentro dos limites da ASME B16.5.

Características de Desempenho Relevantes para Aplicações Industriais

Resistência à Pressão e Vedação Eficiente

O flange de solda plana com face RF é projetado para suportar pressões de trabalho de até 25 bar nas classes mais comuns (150 lb), podendo alcançar 100 bar nas classes 600 lb quando fabricado em ligas de alta resistência. A face elevada, combinada com anéis de vedação de junta espiralada ou grafite expandido, proporciona uma taxa de estanqueidade inferior a 1×10⁻⁹ Pa·m³/s, adequada para fluidos de risco moderado. Estudos de elementos finitos (FEA) realizados por centros de pesquisa indicam que a tensão de contato na face RF é 30% superior à de uma face plana equivalente, reduzindo a necessidade de torque excessivo nos parafusos e minimizando deformações permanentes.

Desempenho Térmico e Ciclagem Térmica

Devido à ausência de um pescoço alongado, o flange de solda plana dissipa calor mais rapidamente em regiões de transição tubo-flange. Em sistemas com variação térmica moderada (até 200 °C), o desempenho é satisfatório, mas para serviços com flutuações acima de 250 °C, recomenda-se o uso de flanges de pescoço ou de junta sobreposta. Contudo, em aplicações de vapor saturado e água quente (até 230 °C), o flange forjado com face RF apresenta vida útil superior a 20 anos quando corretamente instalado.

Resistência à Corrosão e Compatibilidade com Meios

Para ambientes agressivos, como indústrias químicas e petroquímicas, a Forjaria Jianing oferece flanges com revestimento superficial por jateamento abrasivo seguido de pintura epóxi ou zincagem a quente, além de opções em aço inoxidável. A face RF, por ter uma área de contato menor com o fluido, sofre menos corrosão por frestas em comparação com flanges de junta plana, especialmente quando o gasket é corretamente selecionado (ex.: PTFE para ácidos, grafite para vapor). Dados de campo mostram que a taxa de corrosão em aço carbono ASTM A105 em atmosfera marítima é de 0,15 mm/ano, podendo ser reduzida a 0,02 mm/ano com revestimento adequado.

Aplicações Típicas e Critérios de Seleção

Os flanges forjados de solda plana com face RF são amplamente empregados em:

• Linhas de água de refrigeração e combate a incêndio
• Sistemas de vapor de baixa e média pressão
• Unidades de tratamento de água e efluentes
• Indústria alimentícia e farmacêutica (aço inoxidável)
• Terminais de armazenamento de combustíveis e óleos lubrificantes
• Plataformas offshore não críticas (classe 150-300 lb)

Para a correta especificação, devem ser considerados: diâmetro nominal, classe de pressão (SCHEDULE), material do tubo, temperatura de projeto, tipo de gasket e condições de instalação. A norma ASME B16.5 define as dimensões da face RF, incluindo altura (H = 1,6 mm para classes 150–300, e 6,4 mm para classes 400–600), diâmetro externo da elevação e tolerâncias de paralelismo. A Forjaria Jianing fornece flanges com certificação de rastreabilidade de matéria-prima e laudos de ensaios não destrutivos (ultrassom, líquido penetrante) conforme ASTM E709 e E587.

Controle de Qualidade e Garantia de Desempenho

O processo produtivo da Forjaria Jianing incorpora pontos de inspeção em todas as etapas: recebimento de matéria-prima (análise química por espectrometria), monitoramento de temperatura durante o forjamento, verificação dimensional após tratamento térmico e inspeção final com gabaritos calibrados para altura e concentricidade da face RF. A cada lote, são realizados testes de dureza Brinell (HB ≤ 187 para A105 normalizado), tração e impacto Charpy a -46 °C para serviços criogênicos (A350 LF2). Além disso, a empresa possui sistema de gestão da qualidade certificado ISO 9001 e pode emitir documentação conforme EN 10204 tipo 2.1 ou 3.1, atendendo a exigências de fabricantes de equipamentos originais (OEMs) e engenharias internacionais.

Forjaria Jianing: Expertise e Compromisso com a Indústria

Com instalações fabris de 12.000 m² no estado de São Paulo, a Forjaria Jianing acumula experiência na produção de flanges forjados para os segmentos de óleo e gás, papel e celulose, mineração e infraestrutura. A empresa investe continuamente em modernização, com prensas servo-acionadas e robôs de manipulação, reduzindo tempos de ciclo e garantindo estabilidade dimensional. Os engenheiros da Forjaria Jianing acompanham as revisões das normas ASME e EN, e oferecem suporte técnico na seleção do flange adequado, cálculo de torque de aperto e recomendações de soldagem. Para projetos que exigem prazos reduzidos, mantém estoque de matérias-primas de aço carbono e inoxidável, além de matrizes para os diâmetros mais comuns, permitindo entregas em até 10 dias úteis para séries de 50 a 500 peças.

Considerações Finais e Tendências para 2026

O mercado de flanges forjados segue impulsionado pela expansão de refinarias, plantas de biometano e sistemas de dessalinização. Projeções indicam que a demanda por flanges de solda plana com face RF deverá crescer 5,2% ao ano até 2026, em razão do custo competitivo e da facilidade de montagem. No entanto, a qualidade do forjamento continua sendo o diferencial crítico: flanges com microestrutura refinada e face RF usinada com precisão evitam paradas não programadas e reduzem custos de manutenção. A Forjaria Jianing consolida sua posição ao aliar tecnologia de forjamento a quente, rigor metrológico e atendimento personalizado, fornecendo componentes que superam as exigências normativas sem recorrer a alegações superlativas. Para esclarecimentos técnicos ou orçamentos, entre em contato com a equipe de engenharia (consultar informações: 176 9623 6479).
