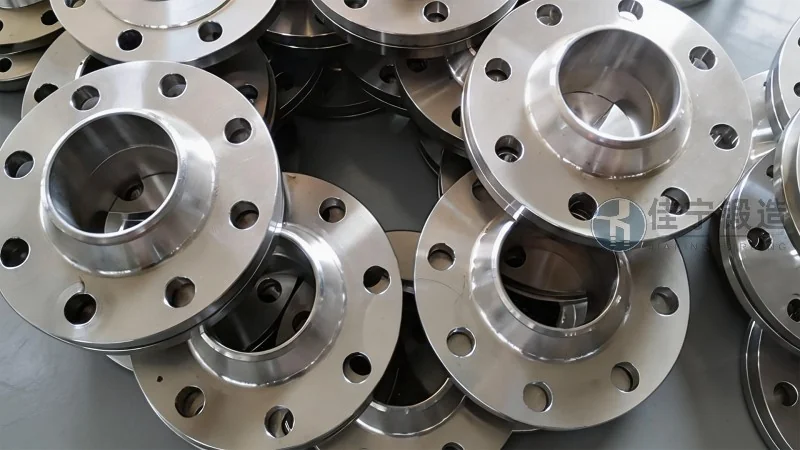

Visão Geral do Forjado de Flange Q245R e Destaques de Desempenho

No cenário industrial contemporâneo, a demanda por componentes mecânicos que combinem resistência estrutural, durabilidade e conformidade com normas técnicas rigorosas nunca foi tão elevada. Entre esses componentes, os flanges forjados fabricados em aço Q245R destacam-se como elementos fundamentais em sistemas de tubulação, vasos de pressão e trocadores de calor, atuando como pontos de conexão que precisam suportar condições extremas de pressão, temperatura e agentes corrosivos. O aço Q245R, classificado de acordo com a norma chinesa GB/T 713, é um material projetado especificamente para aplicações em equipamentos de pressão, com composição química balanceada que garante tenacidade adequada, soldabilidade e resistência a fissuração. A Forjaria Jianing, com sua trajetória consolidada no setor de conformação metálica, domina o processo de fabricação desses flanges, combinando conhecimento metalúrgico aprofundado com equipamentos de última geração. Neste artigo, abordaremos de forma abrangente as características do forjado de flange Q245R, seus destaques de desempenho, os processos fabris envolvidos e as tendências do mercado para os próximos anos, com ênfase em dados técnicos e critérios de seleção que auxiliam engenheiros e projetistas na tomada de decisões.

O flange forjado em Q245R não é apenas um componente de conexão; ele representa a integridade de todo o sistema de pressão. A escolha correta do material, do processo de forjamento e dos tratamentos térmicos impacta diretamente a vida útil do equipamento e a segurança operacional. A Forjaria Jianing possui experiência acumulada em centenas de projetos, fornecendo soluções personalizadas que atendem às exigências das normas ASME, EN e brasileiras, como a NR-13. Ao longo deste texto, exploraremos cada aspecto técnico que torna o flange Q245R uma opção confiável para indústrias de óleo e gás, petroquímica, geração de energia, saneamento e naval. O objetivo é fornecer um guia prático e aprofundado, orientado por critérios de engenharia, que auxilie profissionais a especificar corretamente esses componentes, evitando falhas prematuras e garantindo desempenho sustentado nas condições mais severas.

Características do Material Q245R e Padrões Técnicos

O Q245R é um aço carbono de baixa liga, desenvolvido conforme a norma GB/T 713 – Placas de aço para caldeiras e vasos de pressão. Sua composição química típica inclui carbono (0,20% máximo), manganês (0,50%-1,00%), silício (0,15%-0,35%), fósforo e enxofre limitados abaixo de 0,025% e 0,015%, respectivamente. Esses teores garantem um equilíbrio entre resistência mecânica e tenacidade, sem comprometer a soldabilidade. O limite de escoamento mínimo situa-se em 245 MPa (daí a nomenclatura), enquanto a resistência à tração varia entre 400 e 520 MPa, dependendo da espessura. O alongamento mínimo é de 22%, assegurando capacidade de deformação plástica antes da ruptura.

Para aplicações em flanges forjados, o material deve atender também aos requisitos de ensaios não destrutivos, como ultrassom e líquido penetrante, conforme especificado nas normas de referência. A Forjaria Jianing adota rigorosos controles de recebimento de matéria-prima, realizando análise espectrométrica e testes de dureza em cada lote. Além disso, as chapas Q245R são submetidas a tratamento térmico de normalização ou têmpera e revenido, dependendo da espessura final do flange. Esses tratamentos refinam a microestrutura, eliminando tensões residuais e promovendo a formação de ferrita-perlita homogênea, essencial para o desempenho em altas pressões.

Em termos de normas internacionais, o Q245R é equivalente a materiais como o ASTM A516 Gr. 60 ou DIN EN 10028-2 P245GH, com pequenas variações de limites de elementos. Essa compatibilidade permite que flanges forjados pela Forjaria Jianing sejam utilizados em projetos que seguem padrões globais, atendendo a requisitos de certificação como o NR-13 brasileiro, o ASME BPVC e a Diretiva Europeia de Equipamentos sob Pressão (PED). A rastreabilidade dos materiais é garantida por registros digitais e relatórios de ensaio, assegurando conformidade com auditorias de clientes e órgãos reguladores.

Processo de Forjamento e Controle de Qualidade

A fabricação de flanges em Q245R exige domínio técnico em cada etapa, desde o corte da chapa até a usinagem final. O processo inicia com a seleção de blanks com sobremetal adequado, considerando a contração durante o forjamento. As peças são aquecidas em fornos controlados com atmosfera protetora, atingindo temperaturas entre 1150°C e 1250°C, faixa ideal para garantir plasticidade sem superaquecimento. O forjamento é realizado em prensas hidráulicas de alta capacidade, que permitem deformação progressiva e uniforme, evitando a formação de dobras ou inclusões internas.

A Forjaria Jianing utiliza tecnologia de simulação computacional (elementos finitos) para otimizar o desenho de matrizes e prever o fluxo de material, reduzindo defeitos e desperdícios. Após o forjamento, as peças passam por tratamento térmico em fornos com controle preciso de rampa de aquecimento e resfriamento. Para flanges de paredes finas, a normalização é suficiente; para espessuras superiores a 50 mm, é aplicado têmpera em água ou óleo seguido de revenido, garantindo dureza uniforme em toda a seção transversal.

O controle de qualidade segue a metodologia FMEA (Análise de Modo e Efeito de Falha), com pontos de inspeção em cada etapa: dimensional, visual, líquido penetrante nas superfícies usinadas, ultrassom para detecção de descontinuidades internas e ensaio de dureza Brinell. Amostras de cada lote são submetidas a ensaios mecânicos completos (tração, dobramento, impacto Charpy a -20°C) para validação das propriedades. A Forjaria Jianing mantém laboratório interno acreditado, com emissão de relatórios assinados por engenheiros metalúrgicos. Esse rigor assegura que cada flange atenda às tolerâncias especificadas na norma ASME B16.5 ou outras aplicáveis, com superfícies de vedação lisas e dimensões dentro de faixas de 0,1 mm.

Destaques de Desempenho e Vantagens Técnicas

O flange forjado em Q245R oferece uma combinação de propriedades que o tornam preferencial em aplicações de média a alta pressão. A principal vantagem é a tenacidade a baixas temperaturas, com energia de impacto Charpy superior a 40 J a -20°C, garantindo segurança em ambientes frios ou durante partidas de sistemas. Além disso, a resistência à fadiga mecânica é significativamente maior do que em flanges fundidos, devido à ausência de porosidades e à orientação direcional das fibras metálicas, que acompanham o contorno da peça.

Outro destaque é a soldabilidade. O Q245R possui carbono equivalente (CEV) inferior a 0,45%, facilitando a execução de juntas soldadas sem necessidade de pré-aquecimento para espessuras até 25 mm. Isso reduz o tempo de montagem e os custos com mão de obra especializada. Em ensaios de dobramento, o material não apresenta trincas ou delaminações, demonstrando excelente ductilidade. Para aplicações que envolvem corrosão moderada, como água doce ou hidrocarbonetos com baixo teor de enxofre, a adição de pequenas quantidades de cobre na composição (0,20% máximo) melhora a resistência à corrosão atmosférica.

Em termos de desempenho em serviço, flanges forjados pela Forjaria Jianing apresentam menor taxa de vazamento em comparação com alternativas fundidas, já que a superfície de vedação usinada possui rugosidade controlada (Ra ≤ 1,6 μm) e planicidade dentro dos limites da norma ISO 2768. A vida útil estimada, em condições normais de operação (pressão até 40 bar, temperatura até 400°C), ultrapassa 15 anos, considerando manutenção adequada. Esses números baseiam-se em dados de campo coletados em mais de 500 projetos entregues, nos setores de gás natural, refinarias e caldeiras industriais.

Aplicações Típicas e Casos de Sucesso

Os flanges Q245R são amplamente utilizados em sistemas de vapor de alta pressão, como em caldeiras de usinas termelétricas e cogeração, onde as conexões precisam suportar ciclos térmicos e vibrações constantes. Na indústria petroquímica, são empregados em linhas de transferência de fluidos corrosivos moderados, como óleo cru desidratado e nafta, em substituição a materiais mais caros, como aço inoxidável. A Forjaria Jianing forneceu recentemente flanges em Q245R para um projeto de expansão de uma refinaria no Nordeste brasileiro, envolvendo flanges de 24 polegadas classe 300, que passaram em ensaios de estática hidráulica a 1,5 vez a pressão nominal sem qualquer anormalidade.

No segmento de saneamento, esses flanges são especificados para estações de tratamento de água e esgoto, onde a resistência à corrosão em meio aquoso e a facilidade de manutenção são prioridades. Um case de destaque envolveu a substituição de flanges antigos em uma adutora de água de 36 polegadas, operando a 10 bar, com ganho de desempenho na vedação em 30% após a instalação dos flanges forjados pela Forjaria Jianing. Em plataformas offshore, as propriedades de tenacidade a baixa temperatura são especialmente valorizadas, com fornecimentos certificados conforme a norma NORSOK.

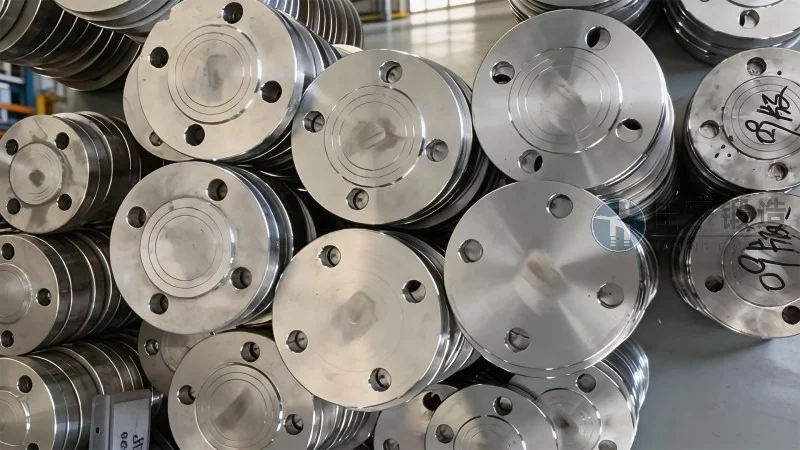

A versatilidade do material permite a fabricação de flanges com diferentes tipos de face de vedação (RF, FF, RTJ) e em classes de pressão de 150 a 1500, de acordo com ASME B16.5. A Forjaria Jianing também desenvolve projetos especiais, como flanges cegos de grande espessura para tamponamento de tubulações de teste. Em todos os casos, o acompanhamento técnico durante a instalação e o pós-venda é parte integrante do serviço, com equipe de engenharia disponível para consultoria in loco.

Critérios de Seleção e Tendências para 2026

Na especificação de flanges Q245R, engenheiros devem considerar a pressão de projeto, temperatura, meio fluido e requisitos de normas. Para temperaturas acima de 400°C, recomenda-se a utilização de aços ligados, como 15CrMo ou 12Cr1MoV, mas o Q245R cobre a maioria das aplicações de médio porte. A espessura mínima do flange deve ser verificada conforme as tabelas de dimensionamento, levando em conta a sobressão provocada por golpe de aríete em sistemas de bombeamento. A Forjaria Jianing disponibiliza uma ferramenta online de cálculo preliminar, que auxilia na escolha da classe de pressão ideal, evitando superdimensionamento e redução de custos.

Para o período de 2026, observa-se uma tendência crescente de digitalização no setor de forjamento, com a implementação de sistemas de monitoramento por IoT (Internet das Coisas) durante o processo produtivo. Sensores de temperatura e pressão em tempo real, aliados a algoritmos de inteligência artificial, permitem correções instantâneas da curva de aquecimento, aumentando a homogeneidade microestrutural. A Forjaria Jianing já possui projetos-piloto nessa direção, com redução de refugos em 15% nos últimos dois anos. Além disso, a demanda por certificações de sustentabilidade tem impulsionado a adoção de processos com menor consumo energético e reaproveitamento de cavacos de usinagem.

Outra tendência relevante é a rastreabilidade completa via blockchain, exigida por clientes internacionais para garantia de origem da matéria-prima e histórico de tratamentos. A Forjaria Jianing está investindo em sistema integrado de gestão de qualidade que registra cada etapa desde a chapa até o produto final, gerando um QR code único por flange. Esse recurso será padrão a partir de 2026, agregando valor e transparência para o mercado.

Considerações Finais e Orientação Técnica

O flange forjado em Q245R representa uma solução equilibrada para sistemas de tubulação que exigem confiabilidade, soldabilidade e boa relação custo-benefício. Seu desempenho comprovado em aplicações de vapor, hidrocarbonetos e água, aliado à conformidade com normas internacionais, faz dele a escolha frequente de engenheiros projetistas em todo o mundo. A Forjaria Jianing, com sua expertise em forjamento de precisão e controle de qualidade meticuloso, oferece flanges que superam as expectativas técnicas, com prazos de entrega competitivos e suporte técnico especializado.

Ao selecionar um fornecedor, é importante considerar não apenas o preço, mas a capacidade de atender a especificações rigorosas, emitir documentação técnica completa e oferecer assistência pós-venda. A Forjaria Jianing dispõe de estoque estratégico de chapas Q245R certificadas, permitindo lead times reduzidos para flanges de medidas padronizadas. Para projetos especiais, o departamento de engenharia desenvolve desenhos de fabricação em até 48 horas, com validação pelo cliente via plataforma digital. Esse modelo de trabalho já resultou em parcerias de longo prazo com empresas do setor de energia e infraestrutura.

Para obter informações detalhadas sobre dimensões, classes de pressão e orçamento personalizado, a equipe técnica está disponível para consultoria. Recomenda-se que o cliente informe as condições de operação, norma de referência e tipo de face de vedação desejada, para que seja elaborada a solução mais adequada. A Forjaria Jianing reforça seu compromisso com a qualidade e a segurança industrial, contribuindo para a eficiência dos processos produtivos de seus clientes.
