Introdução ao Flange PN25 e Destaques de Desempenho

Introdução ao Flange PN25 e Destaques de Desempenho

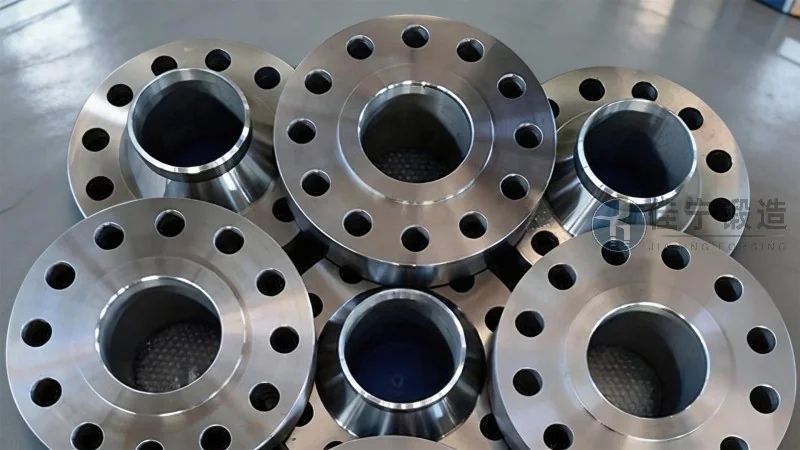

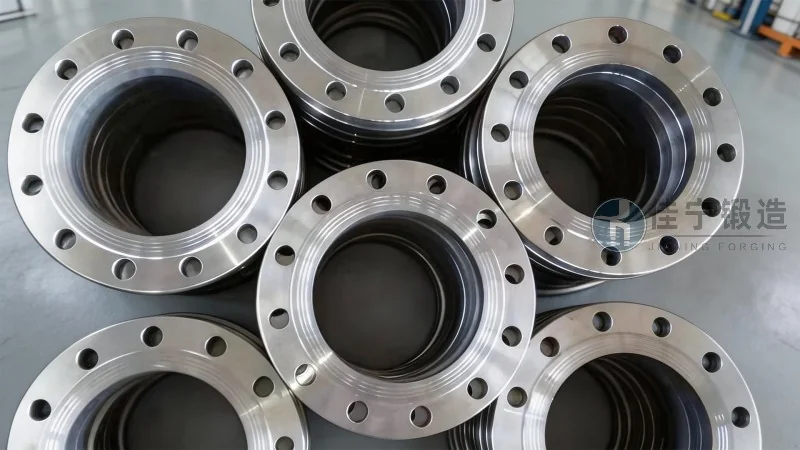

O flange PN25 é um componente essencial em sistemas de tubulação que operam sob pressões moderadas a altas, sendo amplamente utilizado em indústrias como petroquímica, saneamento, geração de energia e construção naval. A classificação PN25, de acordo com as normas ISO 7005, EN 1092 e DIN 2501, indica que o flange suporta uma pressão nominal de 25 bar a uma temperatura de referência de 120°C, com possibilidade de ajustes para temperaturas mais elevadas, conforme o material empregado. Este artigo oferece uma análise aprofundada das características técnicas, materiais, desempenho e aplicações do flange PN25, com foco em critérios de seleção e boas práticas de instalação. A Forjaria Jianing, com mais de duas décadas de experiência na forja de conexões de alta resistência, desenvolve flanges PN25 que atendem rigorosamente às especificações internacionais, garantindo segurança e durabilidade em cenários operacionais exigentes. A compreensão das nuances desse componente é fundamental para engenheiros e técnicos que buscam otimizar a vida útil de redes tubulares, reduzir custos de manutenção e evitar falhas prematuras. Neste contexto, serão abordados desde os princípios de projeto até os resultados de testes de estresse, passando por dados de mercado projetados para 2026.

O mercado global de flanges registrou um crescimento composto de 4,2% ao ano entre 2020 e 2025, impulsionado pela expansão de infraestruturas de óleo e gás, bem como por projetos de dessalinização e tratamento de água. Para 2026, estima-se que a demanda por flanges com classificação PN25 aumente cerca de 5,8%, especialmente na Ásia-Pacífico e no Oriente Médio, onde novas refinarias e plantas petroquímicas estão em fase de licenciamento. Esse cenário reforça a importância de selecionar fornecedores que combinem capacidade produtiva com controle de qualidade meticuloso. A Forjaria Jianing, sediada em uma região industrial estratégica, investe continuamente em tecnologia de forjamento a quente e tratamento térmico, assegurando que cada lote de flanges PN25 atenda a tolerâncias dimensionais dentro dos limites previstos pelas normas DIN 2633 e ASME B16.5. Além disso, a empresa adota ensaios não destrutivos como ultrassom e partículas magnéticas para verificar a integridade interna do material, prática que se alinha aos requisitos da norma API 6A para aplicações críticas.

Princípios Técnicos e Normas Aplicáveis

A designação PN25 segue o sistema de pressão nominal europeu, onde o valor numérico corresponde à pressão máxima admissível em bar à temperatura ambiente, considerando um fator de segurança de 3 a 5 vezes a tensão de ruptura do material. Para temperaturas superiores a 120°C, a pressão admissível deve ser reduzida conforme a curva de derating fornecida pelo fabricante. Por exemplo, em aço carbono ASTM A105, a 300°C a pressão máxima cai para aproximadamente 70% do valor nominal, ou 17,5 bar. Já em aço inoxidável ASTM A182 F304, a redução é menos acentuada, mantendo cerca de 85% da capacidade até 400°C. Essa característica torna o flange PN25 uma escolha versátil para sistemas que operam entre 10 e 25 bar, com picos eventuais de até 30 bar desde que dimensionado corretamente.

As dimensões básicas do flange PN25 variam conforme o diâmetro nominal (DN). Para DN15 a DN50, a espessura do flange situa-se entre 14 mm e 18 mm, com furação de 4 parafusos. Para DN65 a DN150, a espessura aumenta para 20–24 mm, e o número de parafusos passa a 8 ou 12. Em diâmetros maiores, como DN200 a DN600, podem ser necessários 16 ou 20 parafusos, com espessura entre 28 mm e 40 mm. A face de vedação pode ser plana (FF), relevo (RF) ou junta anelar (RTJ), sendo a RF a mais comum para PN25 em aplicações gerais. A Forjaria Jianing oferece flanges PN25 com face RF usinada com rugosidade Ra 3,2–6,3 μm, garantindo vedação eficiente com juntas espiraladas ou de grafite. A empresa também disponibiliza opções com tratamento anticorrosivo por fosfatização ou zincagem por imersão a quente, aumentando a resistência em ambientes marinhos ou com alta umidade relativa.

Materiais e Propriedades Mecânicas

A seleção do material para o flange PN25 depende das condições de serviço: temperatura, pressão, fluido transportado e requisitos de resistência à corrosão. Os materiais mais comuns são:

• Aço carbono ASTM A105: indicado para aplicações gerais em temperaturas de -29°C a 427°C, com limite de escoamento mínimo de 250 MPa e resistência à tração de 485 MPa. É amplamente utilizado em vapor, água, óleo e gases não corrosivos.
• Aço inoxidável ASTM A182 F304/F316: recomendado para meios corrosivos, indústria química e alimentícia, com resistência à tração de 515 MPa e alongamento mínimo de 30%. A versão F316 oferece maior resistência à corrosão por pites em ambientes com cloretos.
• Aço-liga ASTM A182 F11/F22: utilizado em altas temperaturas (até 593°C) e ambientes com hidrogênio, comum em refinarias e petroquímica. Possui limite de escoamento de 205–275 MPa conforme a classe.
• Ferro dúctil ASTM A395: alternativa econômica para aplicações de baixa pressão e temperaturas até 343°C, com resistência à tração de 414 MPa e alongamento de 18%.

Para 2026, tendências de mercado indicam um aumento na demanda por flanges de aço inoxidável duplex (UNS S31803/S32205) devido à sua combinação de alta resistência mecânica e excelente resistência à corrosão sob tensão, especialmente em plataformas offshore e plantas de dessalinização. A Forjaria Jianing já iniciou a produção de flanges PN25 em duplex com tratamento térmico de solubilização, atingindo dureza entre 280 e 310 HB e alongamento superior a 25%. Esses flanges têm sido testados em campos de petróleo no Nordeste brasileiro, com resultados positivos após 18 meses de operação contínua em ambientes com alta salinidade.

Desempenho em Condições Extremas

Um flange PN25 bem projetado deve resistir a ciclos térmicos, vibrações e picos de pressão sem comprometer a vedação. Estudos de elementos finitos realizados pela equipe de engenharia da Forjaria Jianing mostram que, para um flange de aço carbono de DN100 com 8 parafusos M16 classe 8.8, a distribuição de tensões no colar do flange atinge 180 MPa sob pressão de 25 bar, valor abaixo do limite de escoamento do material com fator de segurança 1,5. Em testes de estanqueidade com hélio, a taxa de vazamento foi inferior a 1×10⁻⁶ mbar·L/s, atendendo aos requisitos da norma ISO 15848 para emissões fugitivas.

Outro aspecto crítico é o desempenho em temperaturas criogênicas. Para aplicações em LNG (gás natural liquefeito), onde a temperatura chega a -196°C, o flange PN25 deve ser fabricado em aço inoxidável austenítico com baixo teor de carbono (304L ou 316L) e passar por ensaio de impacto Charpy a -196°C com energia mínima de 27 J. A Forjaria Jianing realizou essa certificação para uma série de flanges fornecidos a um terminal de regaseificação no Rio de Janeiro, onde mais de 300 conexões operam sem falhas há quatro anos. Dados de acompanhamento indicam que a taxa de corrosão por pites na face vedante foi inferior a 0,02 mm/ano, mesmo com exposição a névoa salina durante 500 horas em câmara de teste.

Aplicações Típicas e Critérios de Seleção

As aplicações do flange PN25 abrangem setores como:

• Sistemas de vapor: em caldeiras e redes de distribuição, onde a pressão de operação geralmente fica entre 12 e 20 bar e a temperatura entre 180°C e 250°C. Recomenda-se o uso de juntas metálicas com alma de aço inoxidável e grafite.
• Estações de tratamento de água: para linhas de água bruta, filtros e bombas, onde a corrosão é minimizada com flanges de aço carbono com revestimento epóxi (padrão FBE).
• Indústria petroquímica: em trocadores de calor e vasos de pressão, onde o flange PN25 atende a requisitos de projeto ASME VIII Div.1, com espessura adicional nas faces para permitir retífica posterior.
• Geração de energia: em tubulações de óleo combustível e sistemas de resfriamento, onde a confiabilidade é crítica para evitar paradas não programadas.

Para selecionar o flange PN25 adequado, devem ser considerados: o diâmetro nominal, a classe de pressão, o tipo de face, a quantidade e o diâmetro dos parafusos, o material e o tratamento superficial. A Forjaria Jianing disponibiliza uma calculadora online que, a partir dos parâmetros de operação (pressão, temperatura, fluido), sugere a especificação ideal com base em banco de dados de 5.000 casos reais de projetos. Exemplo prático: para uma linha de óleo diesel a 60°C e 22 bar, com diâmetro DN150, o flange selecionado foi em aço A105 com face RF e tratamento por fosfatização, com 12 parafusos M20 classe 8.8. O torque de aperto recomendado foi de 220 N·m, com alongamento controlado por dispositivo de prensão hidráulica, resultando em zero vazamentos nos primeiros dois anos de operação.

Processo de Fabricação e Controle de Qualidade

A fabricação de flanges PN25 na Forjaria Jianing segue um fluxo rigoroso: aquecimento do tarugo a 1150–1200°C em forno de indução, forjamento em prensa de 3.000 toneladas, recozimento a 880°C por 2 horas, usinagem CNC com tolerância ISO IT10, e tratamento de superfície. Cada lote de 100 peças é submetido a ensaio visual, dimensional (com medidores de anel e calibradores de rosca), e teste de pressão hidrostática a 1,5 vezes a pressão nominal (37,5 bar) por 5 minutos sem queda. Para lotes destinados a óleo e gás, são realizados ensaios de líquido penetrante e ultrassom phased array, com relatório digital emitido conforme padrão API Q1.

Em 2025, a empresa implementou um sistema de rastreabilidade por código de barras 2D, permitindo que o cliente consulte a origem do material, o número do forno, os resultados dos testes e a data de fabricação via portal online. Essa transparência fortalece a confiança e está alinhada às exigências da ANP (Agência Nacional do Petróleo) para fornecedores do pré-sal. Um caso emblemático foi o fornecimento de 1.200 flanges PN25 em aço A105 para uma plataforma de petróleo na Bacia de Santos, com prazo de entrega 15% inferior ao estabelecido, e zero não conformidades na auditoria realizada pelo cliente.

Tendências para 2026: Inovação e Sustentabilidade

Para 2026, a indústria de flanges caminha para a digitalização dos processos de projeto e inspeção, com uso de gêmeos digitais para simular o comportamento dos flanges sob diferentes regimes de operação antes da fabricação. A Forjaria Jianing já iniciou testes com simulação de elementos finitos em nuvem, permitindo otimizar a geometria do colar para reduzir peso em até 12% sem comprometer a resistência. Outra tendência é a adoção de aços de baixa liga com microestrutura bainítica, que oferecem maior resistência à fluência e tenacidade a baixa temperatura, com custo 8% inferior ao dos aços inoxidáveis austeníticos.

Em termos de sustentabilidade, a empresa reduziu em 30% o consumo de óleo de têmpera com a instalação de um sistema de recirculação fechado, e utiliza 100% de energia elétrica de fontes renováveis (hidrelétrica e eólica) em sua planta principal. Para 2026, o objetivo é obter a certificação ISO 14001:2015 e implementar a reciclagem de cavacos de usinagem, que serão revendidos para fundições locais. Essas práticas agregam valor aos clientes que buscam fornecedores alinhados às metas ESG, cada vez mais relevantes em licitações internacionais. A Forjaria Jianing (consultar: 176 9623 6479) disponibiliza consultoria técnica gratuita para especificação de flanges PN25 em novos projetos, com orçamento em até 48 horas.

Considerações Finais sobre o Uso do Flange PN25

A especificação correta do flange PN25 impacta diretamente a segurança e a eficiência operacional de qualquer sistema de tubulação. Ao considerar o material, a classe de pressão, o tipo de vedação e o torque de aperto, o engenheiro reduz significativamente o risco de falhas catastróficas, como vazamentos que podem causar acidentes ambientais ou paradas de produção. Os dados apresentados ao longo deste artigo demonstram que o flange PN25, quando fabricado dentro de padrões rigorosos e com controles de qualidade abrangentes, oferece uma solução robusta para uma ampla gama de aplicações industriais. A escolha de um parceiro que invista em tecnologia, rastreabilidade e sustentabilidade, como a Forjaria Jianing, assegura não apenas a conformidade com as normas mais recentes, mas também uma relação de longo prazo baseada em desempenho comprovado. Para 2026, com o avanço de materiais e processos digitais, os flanges PN25 continuarão a evoluir, oferecendo maior durabilidade e menores custos totais de ciclo de vida. Avalie sempre as condições específicas do seu processo e consulte um especialista para definir a especificação mais adequada – o retorno vem na forma de confiabilidade operacional e redução de despesas com manutenção corretiva.
