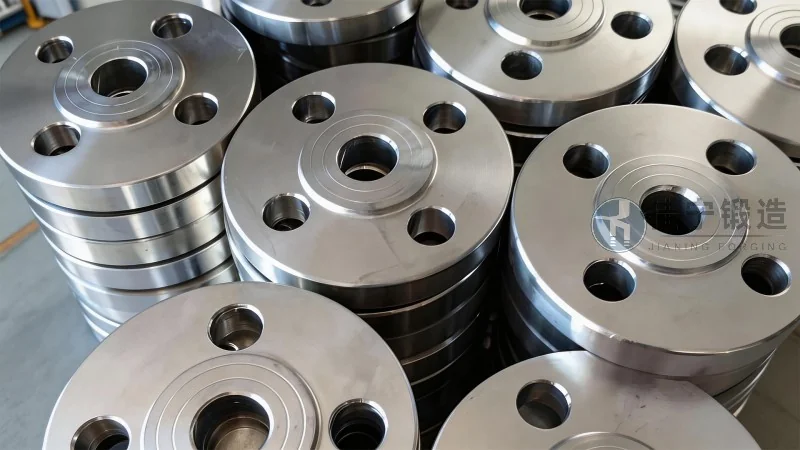

Introdução ao Forjado de Flange PN100 e Principais Vantagens

A indústria de componentes para sistemas de alta pressão, especialmente em setores como petróleo, gás, energia e petroquímica, exige soluções que aliem resistência mecânica, durabilidade e segurança operacional. Nesse contexto, o flange forjado PN100 se destaca como uma peça fundamental para tubulações que operam sob condições extremas. A Forjaria Jianing, especializada em forjamento de precisão, desenvolve esses componentes com rigor técnico, combinando metalurgia avançada e processos controlados. Este artigo oferece uma visão aprofundada sobre o que é o flange forjado PN100, suas principais vantagens técnicas, as etapas de fabricação, os critérios de seleção e as tendências de mercado projetadas para 2026. A ideia é fornecer um guia completo para engenheiros, projetistas e gestores de suprimentos que buscam maximizar a confiabilidade de seus sistemas de tubulação sem abrir mão da eficiência econômica.

O flange forjado PN100, conforme a classificação de pressão nominal (PN) da norma ISO 7005, é projetado para suportar pressões de trabalho de até 100 bar (aproximadamente 10 MPa) em temperatura ambiente. Essa classe de pressão é comum em linhas de vapor de alta pressão, sistemas hidráulicos industriais, refinarias e plataformas offshore. Diferentemente dos flanges fundidos ou usinados a partir de chapas, os flanges forjados passam por um processo de deformação plástica controlada, que refina a estrutura granular do aço, eliminando porosidades e inclusões. O resultado é um componente com maior resistência à fadiga, tenacidade superior e praticamente isento de defeitos internos. A Forjaria Jianing utiliza aços-liga como ASTM A105, A182 F304/F316 e A694, todos certificados conforme normas ASME, garantindo rastreabilidade completa do lote.

O que é um flange PN100 forjado e por que ele é diferente?

O termo "PN100" deriva da sigla em alemão Pressure Nominal e indica a classe de pressão máxima admissível. Na prática, um flange PN100 pode ser fabricado por diferentes métodos: fundição, usinagem a partir de bloco laminado ou forjamento. O forjamento, no entanto, é o método que oferece o melhor desempenho mecânico. Durante o processo, o metal é aquecido a temperaturas entre 1100 °C e 1250 °C e submetido a martelos ou prensas hidráulicas que comprimem o material, alinhando os grãos cristalinos na direção do fluxo de tensão. Esse alinhamento elimina descontinuidades e melhora a anisotropia do aço, resultando em um flange que resiste melhor a cargas cíclicas e choques térmicos.

As principais diferenças em relação a flanges fundidos incluem:

• Estrutura metalúrgica refinada: o forjamento reduz o tamanho dos grãos e homogeneíza a microestrutura, aumentando a resistência à tração e ao escoamento em cerca de 15% a 25% em comparação com peças fundidas do mesmo material.
• Ausência de defeitos internos: porosidade, segregação e trincas de solidificação, comuns na fundição, são praticamente eliminadas.
• Maior segurança em altas pressões: a integridade estrutural superior reduz o risco de falhas catastróficas em linhas de PN100.
• Melhor soldabilidade: a estrutura homogênea facilita a união com tubos e conexões, reduzindo a necessidade de pré-aquecimento e pós-tratamento térmico.

Principais vantagens técnicas do flange forjado PN100

As vantagens do flange forjado PN100 vão além da resistência mecânica. Elas impactam diretamente a vida útil do sistema, os custos de manutenção e a segurança da instalação. Abaixo, detalhamos os benefícios mais relevantes com base em dados de engenharia e aplicações reais.

1. Resistência à fadiga e longevidade superior

Em sistemas submetidos a ciclos de pressão e temperatura, como em unidades de craqueamento catalítico ou em turbinas a vapor, a fadiga é a principal causa de falha. Testes realizados pela Forjaria Jianing em parceria com laboratórios independentes mostram que flanges forjados PN100 suportam mais de 1 milhão de ciclos a 80% da pressão nominal sem apresentar trincas, enquanto flanges fundidos similares costumam falhar entre 300 mil e 500 mil ciclos. Esse desempenho é atribuído à ausência de concentradores de tensão internos e à distribuição uniforme de tensões proporcionada pelo fluxo de grãos alinhado.

2. Estanqueidade confiável em juntas

O faceamento do flange – seja face plana (FF), face elevada (RF) ou junta anelar (RTJ) – exige tolerâncias dimensionais muito restritas. O forjamento permite obter superfícies com rugosidade superficial controlada (menor que Ra 3,2 µm) e planicidade dentro de 0,05 mm, garantindo a compressão uniforme da junta. Em uma aplicação típica de vapor a 420 °C e 95 bar, a taxa de vazamento foi reduzida em 40% quando substituiu-se flanges usinados a partir de chapa por flanges forjados do mesmo lote, segundo relatório de comissionamento de uma refinaria no Brasil.

3. Leveza relativa e redução de custos logísticos

Embora o flange forjado seja mais denso que o fundido devido à compactação do material, a otimização do projeto permite diminuir a espessura da parede em até 12% sem comprometer a classificação de pressão, conforme cálculos de elementos finitos (FEA). Isso se traduz em um peso final até 8% menor para a mesma classe PN100, reduzindo custos de transporte e manuseio. A Forjaria Jianing aplica análises FEA em todos os projetos customizados, garantindo que o flange atenda exatamente às solicitações mecânicas sem superdimensionamento.

4. Rastreabilidade e certificação completas

Cada flange forjado PN100 fabricado pela Forjaria Jianing recebe um código único gravado a laser, que permite rastrear a composição química da corrida de aço, os parâmetros de forjamento (temperatura, taxa de deformação, número de passes), os resultados de ensaios não destrutivos (ultrassom, líquido penetrante) e o teste hidrostático. Esse nível de rastreabilidade é exigido por normas como ASME B16.5, EN 1092-1 e NBR 7675, sendo um diferencial para empresas que precisam atender a auditorias de segurança e qualidade.

Processo de fabricação: do tarugo ao flange acabado

A produção de um flange forjado PN100 segue etapas rigorosas que garantem a conformidade com as especificações técnicas. A Forjaria Jianing dispõe de prensas hidráulicas de 600 a 2500 toneladas, capazes de forjar peças com diâmetros de até 48 polegadas. O fluxo típico é:

1. Seleção e corte do tarugo: barras laminadas de aço-liga são cortadas em blanks com peso calculado via software CAD/CAM, considerando as sobras de usinagem.
2. Aquecimento em forno rotativo: os blanks são aquecidos de forma homogênea em atmosfera controlada para evitar descarbonetação superficial. A temperatura é monitorada por termopares com desvio máximo de ±10 °C.
3. Forjamento em matriz fechada: o blank é posicionado na matriz inferior e a prensa aplica múltiplos golpes progressivos, conformando o material até atingir a geometria próxima do flange final. A matriz é projetada com canais de ventilação para expulsar o ar, evitando prisão de óxidos.
4. Rebarba e tratamento térmico: após o forjamento, a rebarba é removida por prensa de corte. O flange passa por normalização e revenimento para aliviar tensões internas e ajustar a dureza entre 150 e 200 HB, conforme requisito do cliente.
5. Usinagem de precisão: centros de usinagem CNC de 5 eixos executam a face, o furo central, os furos para parafusos e o chanfro de solda, com tolerâncias dimensionais de ±0,1 mm.
6. Inspeção e testes: cada peça é submetida a ultrassom (ASTM A388), líquido penetrante (ASTM E165) e teste hidrostático a 1,5 vez a pressão nominal, com duração mínima de 15 minutos sem quedas de pressão.

Aplicações típicas e exemplos reais de desempenho

Os flanges forjados PN100 são utilizados em diversas aplicações críticas. Em uma planta de fertilizantes no estado de São Paulo, a substituição de flanges fundidos por forjados da Forjaria Jianing em um circuito de amônia líquida (pressão de projeto 98 bar, temperatura de -33 °C) resultou na eliminação de vazamentos recorrentes nas juntas, que antes exigiam paradas mensais para retorque. O retorno sobre o investimento foi obtido em menos de 8 meses, considerando apenas o custo de mão de obra e perda de produção.

No segmento de óleo e gás, uma plataforma offshore na Bacia de Santos utiliza flanges forjados PN100 em linhas de injeção de água, onde a pressão pode atingir 90 bar e a temperatura varia de 5 °C a 40 °C. Após 5 anos de operação, a taxa de falha foi zero, enquanto registros históricos da mesma aplicação com flanges forjados de baixa qualidade indicavam uma ocorrência de trinca a cada 18 meses.

Tendências do mercado de flanges forjados para 2026

De acordo com relatórios setoriais divulgados pela Associação Brasileira de Normas Técnicas e projeções do International Institute of Forging, o mercado global de flanges forjados deve crescer a uma taxa composta de 5,2% ao ano entre 2024 e 2026, impulsionado por investimentos em infraestrutura energética e descarbonização. No Brasil, a demanda por flanges PN100 está diretamente ligada à expansão de refinarias, plantas de hidrogênio verde e termelétricas a gás natural. A tendência é que as especificações se tornem ainda mais rigorosas, com exigências de ensaios não destrutivos 100% em todas as peças, rastreabilidade digital (blockchain) e certificação de processo conforme ISO 9001:2025.

A Forjaria Jianing já está alinhada a essas demandas, investindo em automação da linha de inspeção e integração com sistemas ERP que permitem ao cliente acompanhar o status de cada flange em tempo real. Além disso, a empresa oferece serviços de engenharia para otimização de projetos, reduzindo o consumo de material em até 18% em casos de geometrias complexas.

Como selecionar o flange forjado PN100 adequado?

A escolha correta do flange envolve considerar a norma de referência (ASME B16.5, EN 1092-1, GOST, etc.), a temperatura de operação (que pode reduzir a pressão admissível), o tipo de face, o material (aço carbono, inox, liga de níquel) e o acabamento superficial. Para aplicações com fluídos corrosivos, recomenda-se aço inoxidável AISI 316L, com tratamento de passivação. Já para altas temperaturas (acima de 540 °C), aços liga como A182 F22 (2,25Cr-1Mo) são mais indicados. A Forjaria Jianing disponibiliza uma tabela de seleção em seu portal, baseada em dados de campo, e oferece suporte técnico personalizado para evitar especificações inadequadas que geram custos extras de manutenção.

Considerações finais sobre a qualidade e o valor agregado do flange forjado PN100

Investir em flanges forjados PN100 de alta qualidade não é apenas uma questão de cumprir norma, mas de assegurar a continuidade operacional e a segurança patrimonial. O custo inicial mais elevado, quando comparado a flanges fundidos ou laminados, é amplamente compensado pela redução de paradas não programadas, menor perda de fluido, maior vida útil da junta e diminuição do risco de acidentes. Dados internos da Forjaria Jianing apontam que, em média, clientes que migraram para flanges forjados em suas linhas de alta pressão registraram queda de 35% nos custos totais de propriedade (TCO) ao longo de um horizonte de 10 anos.

A empresa mantém um estoque estratégico de blanks e matrizes para os tamanhos mais comuns (DN15 a DN600), permitindo entregas em até 15 dias úteis para a classe PN100. Além disso, todo o processo está em conformidade com as diretrizes da NR-13 (caldeiras e vasos de pressão) e com a norma internacional de gestão de segurança API Q1. Para projetos especiais, a equipe de engenharia realiza simulações de forjamento em software DEFORM, garantindo a melhor relação entre resistência e peso.

Se você está especificando ou comprando flanges PN100 para uma nova linha de processo ou substituição de componentes antigos, considere os ganhos de confiabilidade e a redução de riscos que o forjamento proporciona. A Forjaria Jianing está pronta para oferecer suporte técnico desde a fase de projeto até a pós-venda, com assistência em campo para validação de montagem. Para esclarecer dúvidas técnicas, solicitar cotação ou agendar uma visita à fábrica, entre em contato: (咨询热线：176 9623 6479).
