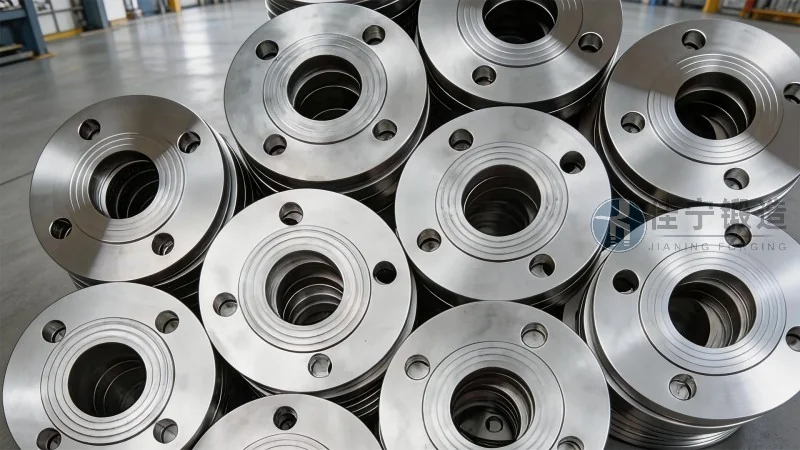

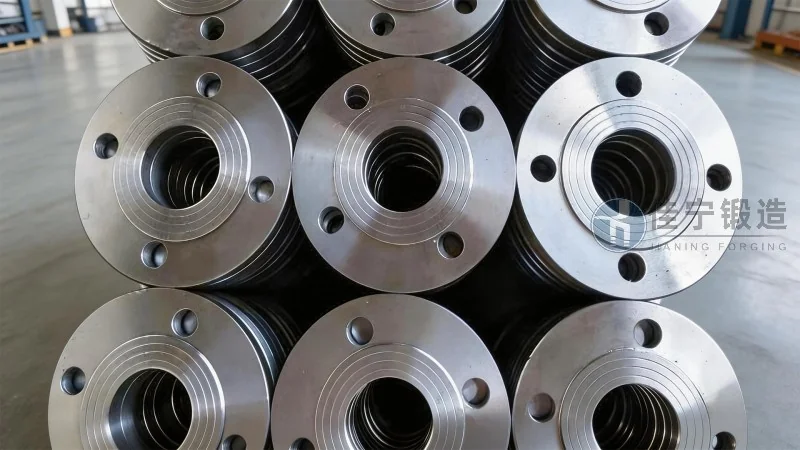

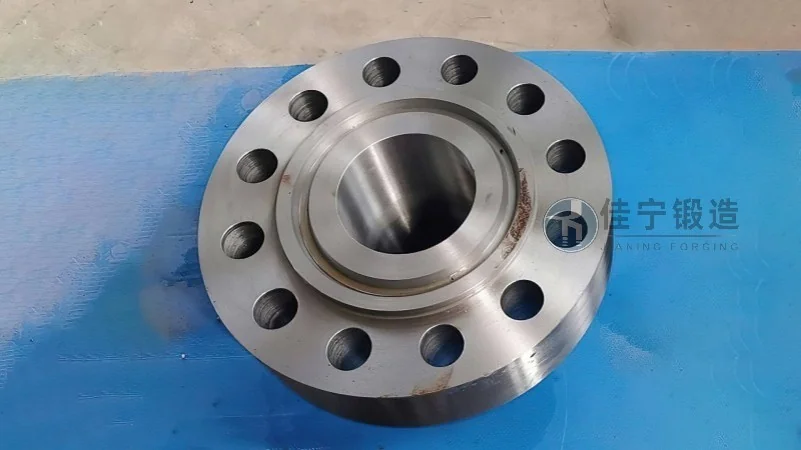

Introdução ao Flange DN400 e Características Vantajosas

O flange DN400 é um componente essencial em sistemas de tubulação industrial, projetado para conectar tubos, válvulas, bombas e outros equipamentos de forma segura e vedada. Com diâmetro nominal de 400 milímetros, esse tipo de flange é amplamente utilizado em setores como petroquímico, saneamento, geração de energia, tratamento de água e indústria naval, onde a resistência mecânica, a estanqueidade e a durabilidade são requisitos fundamentais. No contexto atual de 2026, com o avanço das normas técnicas internacionais e a crescente demanda por infraestrutura resiliente, o flange DN400 ganha destaque por sua versatilidade e capacidade de suportar altas pressões e temperaturas variadas. Neste artigo, exploraremos em profundidade as características vantajosas desse componente, seu processo de fabricação, os materiais mais adequados, as aplicações típicas e as melhores práticas de instalação e manutenção. Além disso, apresentaremos como a Forjaria Jianing, com sua expertise em forjamento de precisão, desenvolve soluções customizadas que atendem aos padrões mais rigorosos do mercado, garantindo desempenho e confiabilidade a longo prazo.

O flange DN400 é classificado de acordo com normas como ASME B16.5, EN 1092-1, DIN 2633 e outras especificações regionais, que definem dimensões, tolerâncias, pressões nominais e materiais. Sua estrutura típica inclui um corpo anelar com furos para parafusos, face de vedação (plana, elevada, de junta ou anelar) e, em alguns casos, um colar ou pescoço para soldagem. A escolha do tipo de flange (com pescoço para solda, deslizante, roscado, cego, etc.) depende das condições de operação, do fluido transportado e da pressão de serviço. Por exemplo, o flange com pescoço para solda (weld neck) é ideal para aplicações de alta pressão, pois distribui as tensões de forma uniforme. Já o flange deslizante (slip-on) oferece facilidade de alinhamento e instalação, sendo comum em sistemas de média pressão.

Características Mecânicas e Vantagens do Flange DN400

Uma das principais vantagens do flange DN400 é sua resistência mecânica superior, resultante do processo de forjamento. Diferentemente de flanges fundidos, os forjados apresentam uma estrutura de grão mais refinada e homogênea, o que aumenta a tenacidade e a resistência à fadiga. A Forjaria Jianing utiliza aço carbono, aço inoxidável e ligas especiais como AISI 316L, ASTM A105, ASTM A694 e Inconel, conforme a necessidade de cada projeto. O flange DN400 forjado suporta pressões nominais que variam de PN10 a PN160 (ou classes 150 a 2500), dependendo do material e do design. Essa capacidade o torna indicado para linhas de vapor, óleo, gás, produtos químicos corrosivos e água pressurizada.

Outra característica relevante é a estanqueidade. A face de vedação, quando corretamente usinada e combinada com juntas adequadas (como espiraladas, de grafite ou PTFE), garante zero vazamento, mesmo em ciclos térmicos e variações de pressão. Ensaios de estanqueidade conforme a norma API 598 ou ISO 5208 são realizados em cada lote produzido pela Forjaria Jianing, assegurando a conformidade com os padrões de qualidade. Além disso, o flange DN400 possui resistência à corrosão, especialmente quando fabricado em aço inoxidável ou revestido com camadas protetoras como zincagem a quente ou epóxi, prolongando sua vida útil em ambientes agressivos.

Processo de Fabricação e Controle de Qualidade

O processo de forjamento do flange DN400 inicia com a seleção rigorosa da matéria-prima, que passa por análises químicas e ensaios mecânicos. Em seguida, o tarugo é aquecido a temperaturas controladas (entre 1.100 °C e 1.250 °C) e conformado por prensas hidráulicas ou martelos de forja, dando origem à forma bruta do flange. A Forjaria Jianing emprega tecnologia de forjamento a quente com matriz fechada, o que proporciona precisão dimensional e minimiza o desperdício de material. Após o forjamento, o componente é submetido a tratamento térmico (normalização, têmpera e revenimento) para otimizar suas propriedades mecânicas. A usinagem subsequente, realizada em centros de CNC de alta precisão, garante tolerâncias de acordo com a classe de flange. Cada etapa é monitorada por um sistema de controle estatístico de processo (SPC), e os flanges passam por inspeção dimensional, ensaio de dureza, ultrassom e líquidos penetrantes.

Esses rigorosos procedimentos garantem que o flange DN400 atenda às exigências das normas internacionais e às especificações do cliente. Em um caso recente, a Forjaria Jianing forneceu flanges DN400 para uma planta de dessalinização na região Nordeste, onde a corrosão por água salgada e as altas pressões de operação exigiam materiais com alta resistência. A solução adotada foi o flange em aço inoxidável duplex (UNS S31803), que oferece excelente resistência à corrosão sob tensão e elevada resistência mecânica. O projeto foi concluído dentro do prazo, e os flanges apresentaram desempenho superior em testes de campo.

Aplicações Típicas do Flange DN400

O flange DN400 é encontrado em uma vasta gama de aplicações industriais. No setor de petróleo e gás, é utilizado em oleodutos, gasodutos, plataformas offshore e refinarias, principalmente em conexões de bombas, válvulas e trocadores de calor. Em sistemas de abastecimento de água e esgoto, os flanges DN400 conectam tubulações de grande diâmetro em estações de tratamento, reservatórios e adutoras. Na indústria química, são empregados em reatores, tanques de armazenamento e linhas de processo que transportam substâncias corrosivas. Já na geração de energia termelétrica e nuclear, os flanges suportam vapor superaquecido e ciclos térmicos rigorosos.

Com o crescimento dos investimentos em infraestrutura hídrica e energética previsto para 2026, a demanda por flanges DN400 deve aumentar significativamente. Segundo relatórios setoriais, o mercado global de flanges deve crescer a uma taxa composta anual de 4,5% até 2030, impulsionado pela modernização de plantas industriais e pela expansão de redes de dutos. A Forjaria Jianing, com capacidade produtiva de mais de 50.000 flanges por mês, está preparada para atender a essa demanda, oferecendo prazos competitivos e suporte técnico especializado.

Parâmetros de Seleção e Dimensionamento

A escolha do flange DN400 correto depende de múltiplos fatores. Primeiramente, é necessário definir a pressão nominal (PN) ou classe de pressão (Class 150, 300, 600, etc.), que está diretamente relacionada à espessura do flange, número de furos e diâmetro dos parafusos. A temperatura de operação também influencia a seleção do material: para temperaturas acima de 400 °C, recomenda-se aço ligado como ASTM A182 F11 ou F22; para ambientes criogênicos, aços inoxidáveis austeníticos como 304L ou 316L são mais adequados. O fluido transportado define a necessidade de revestimentos especiais ou de materiais resistentes à corrosão.

Outro aspecto importante é o tipo de face de vedação. As faces planas (FF) são indicadas para baixas pressões, enquanto as faces elevadas (RF) são padrão para a maioria das aplicações. Juntas anelares (RTJ) são empregadas em altas pressões e serviços críticos. O flange DN400 com pescoço para solda (WN) é preferível em sistemas sujeitos a esforços de flexão e fadiga, pois a transição suave entre o flange e o tubo reduz a concentração de tensões. Para sistemas onde o desalinhamento é comum, flanges deslizantes (SO) ou roscados podem ser mais práticos.

Instalação, Manutenção e Boas Práticas

A instalação correta do flange DN400 é crucial para evitar vazamentos e falhas prematuras. Antes de montar, é essencial inspecionar as faces de vedação quanto a riscos, amassados ou corrosão. As juntas devem ser selecionadas de acordo com o fluido e a pressão, e os parafusos apertados em sequência cruzada com torque controlado, seguindo as recomendações do fabricante. A Forjaria Jianing fornece manuais de instalação detalhados para cada lote de flanges, além de oferecer suporte técnico remoto para engenheiros e montadores.

A manutenção periódica envolve reaperto dos parafusos após ciclos térmicos, substituição de juntas desgastadas e inspeção visual de corrosão. Em ambientes agressivos, recomenda-se a aplicação de revestimentos protetores a cada inspeção. Para flanges em aço carbono, a pintura com primer epóxi e acabamento poliuretano proporciona proteção adicional. Em caso de danos superficiais, a usinagem da face de vedação pode restaurar a estanqueidade, desde que a espessura mínima seja respeitada.

Inovações e Tendências Tecnológicas para 2026

O mercado de flanges tem evoluído com a introdução de materiais compósitos, flanges inteligentes com sensores embarcados para monitoramento de temperatura e vibração, e processos de fabricação aditiva (impressão 3D) para protótipos e peças de baixo volume. No entanto, para o flange DN400, o forjamento continua sendo o método mais confiável para aplicações críticas. A Forjaria Jianing investe constantemente em automação e digitalização, utilizando sistemas de simulação de forjamento (software CAE) para otimizar o desenho da matriz e reduzir o tempo de desenvolvimento. Além disso, a empresa adota práticas de manufatura enxuta (lean manufacturing) e certificações como ISO 9001, ISO 14001 e OHSAS 18001, alinhadas às exigências globais.

Outra tendência é a rastreabilidade total dos lotes, com códigos QR gravados a laser em cada flange, permitindo que o cliente acesse o certificado de qualidade, o laudo de ensaio e a origem da matéria-prima. Essa transparência atende aos requisitos de due diligence de grandes projetos de infraestrutura, como os financiados por bancos multilaterais. Em 2026, espera-se que a digitalização da cadeia de suprimentos se torne um diferencial competitivo, e a Forjaria Jianing já está preparada para oferecer essa funcionalidade.

Por Que Escolher a Forjaria Jianing para Flanges DN400?

A Forjaria Jianing acumula mais de 15 anos de experiência na fabricação de flanges forjados, atendendo clientes em mais de 30 países. A empresa dispõe de um centro técnico próprio, onde engenheiros especializados analisam as especificações de cada projeto e propõem a solução mais adequada, seja em termos de material, tolerância ou tratamento superficial. O portfólio inclui flanges DN400 nos padrões americano (ASME), europeu (EN), alemão (DIN) e japonês (JIS), com capacidade de produção de peças não padronizadas sob consulta.

O compromisso com a qualidade é demonstrado pelos testes realizados em laboratório próprio: ensaios de tração, impacto, dobramento, metalografia e corrosão intergranular, além de ensaios não destrutivos como radiografia (RT) e partículas magnéticas (MT). Cada flange DN400 sai da fábrica com garantia de 24 meses contra defeitos de fabricação. Para maiores informações técnicas ou para solicitar um orçamento personalizado, entre em contato com a equipe de vendas. (咨询热线：176 9623 6479)

Em resumo, o flange DN400 é um componente indispensável para sistemas de tubulação robustos e confiáveis. Suas características vantajosas — resistência mecânica, estanqueidade, durabilidade e versatilidade — são potencializadas quando fabricado com processos de forjamento de alta qualidade, como os oferecidos pela Forjaria Jianing. Ao entender os requisitos da aplicação e selecionar o flange adequado, as empresas garantem operações seguras, reduzem custos de manutenção e aumentam a vida útil do sistema. Se você está projetando uma nova linha de processo ou realizando a manutenção de uma instalação existente, considere as soluções em flanges DN400 forjados e conte com a expertise de uma indústria comprometida com a excelência técnica e a satisfação do cliente.
