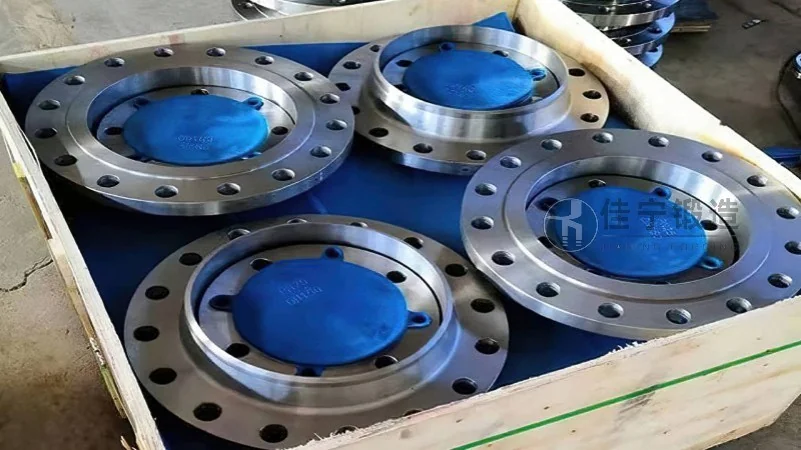

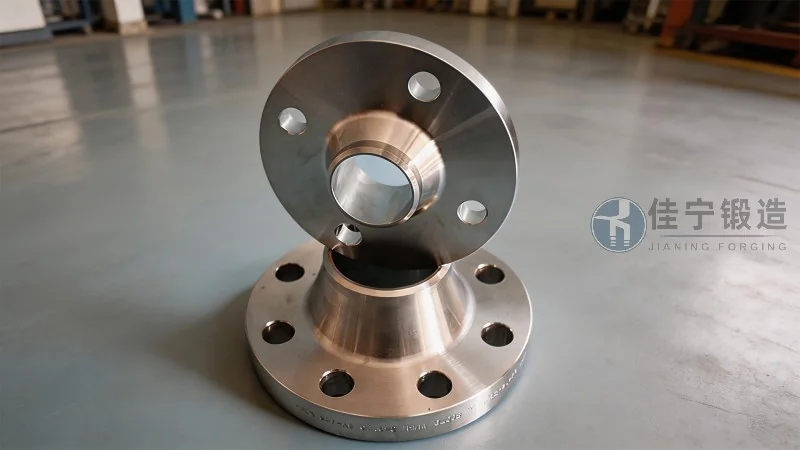

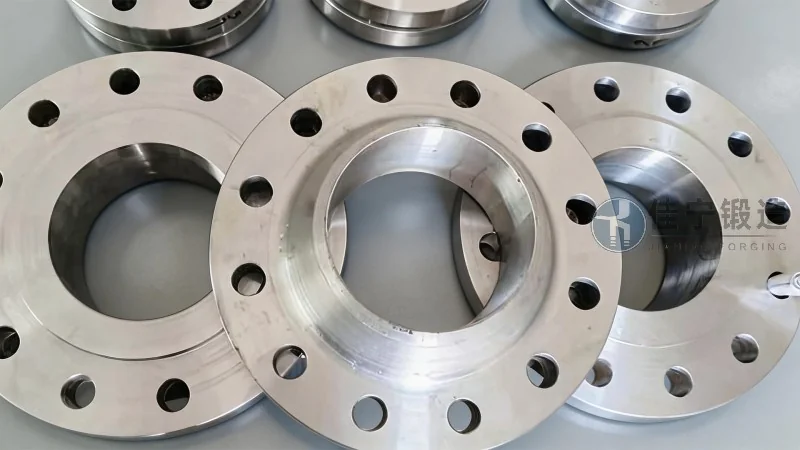

Introdução ao Forjado de Flange Plano e Principais Vantagens

No setor industrial, a escolha do método de fabricação de componentes metálicos impacta diretamente a segurança, a durabilidade e o custo operacional de sistemas de tubulação, vasos de pressão e equipamentos de processo. Entre as peças mais requisitadas, o flange plano forjado se destaca por sua confiabilidade mecânica e versatilidade de aplicação. Diferentemente de flanges fundidos ou usinados a partir de chapas, o flange forjado passa por um processo de deformação plástica a altas temperaturas que reorganiza a estrutura granular do aço, eliminando porosidades e inclusões, resultando em um componente com resistência superior. Neste artigo, exploraremos em profundidade o que é um flange plano forjado, suas etapas de produção, as principais vantagens em comparação com outros métodos, e como a escolha de um fornecedor técnico como a Forjaria Jianing pode agregar valor real ao seu projeto. Abordaremos também as tendências do mercado global para 2026, dados de desempenho e critérios de seleção que engenheiros e gestores de compras devem considerar para garantir operações seguras e eficientes. Ao final, você terá um panorama completo para embasar suas decisões técnicas e comerciais no fornecimento de flanges planos forjados.

O que é o Flange Plano Forjado e Como Ele se Diferencia

O flange plano (também conhecido como flange de face plana ou FF) é um tipo de conexão de tubulação cuja face de vedação é uma superfície plana e contínua. Geralmente utilizado em sistemas de baixa pressão ou em aplicações onde a junta de vedação precisa ser alinhada com precisão, esse flange é fabricado por forjamento, um processo que envolve o aquecimento do metal a uma temperatura acima da sua recristalização e a aplicação de força mecânica – geralmente por martelos ou prensas – para moldá-lo a partir de um tarugo maciço. Ao contrário da fundição, onde o metal líquido é vertido em um molde e solidifica com possíveis defeitos internos, o forjamento comprime e alonga os grãos metálicos, criando uma fibra contínua que acompanha o formato da peça. Essa direcionalidade das fibras confere ao flange forjado uma resistência muito maior à tração, à fadiga e ao impacto. Em comparação com flanges cortados de chapas grossas (flange chapa), o forjado também apresenta melhor homogeneidade microestrutural e ausência de tensões residuais de corte. Para aplicações críticas em refinarias, plantas petroquímicas, indústria naval e geração de energia, a norma ASTM A105 (para aço carbono) ou A182 (para aços-liga) especifica claramente que o forjamento é o método preferido para garantir a integridade mecânica em condições de temperatura e pressão variáveis.

Processo de Fabricação: Da Matéria-Prima ao Flange Acabado

O fluxo produtivo de um flange plano forjado na Forjaria Jianing segue etapas rigorosas de controle, desde a seleção do aço até a inspeção final. Primeiramente, tarugos certificados (por exemplo, aço SAE 1055 ou ASTM A105) são aquecidos em fornos com atmosfera controlada para evitar oxidação excessiva. A temperatura de forjamento, geralmente entre 1100 °C e 1250 °C, é mantida por tempo suficiente para homogeneização térmica. Em seguida, o tarugo é colocado na matriz de forjamento e submetido a múltiplos golpes de prensa hidráulica, que podem chegar a 3000 toneladas de força. O material flui plasticamente para preencher a cavidade da matriz, formando o perfil do flange com diâmetro externo, furo central e espessura de face. Após o forjamento, a peça passa por tratamento térmico de normalização ou têmpera e revenimento, ajustando as propriedades mecânicas conforme as especificações do projeto (dureza, limite de escoamento e alongamento). A usinagem subsequente é realizada em centros de comando numérico computadorizado (CNC) de alta precisão, garantindo tolerâncias dimensionais dentro dos requisitos de normas como ASME B16.5 ou DIN 2633. Superfícies de vedação são retificadas e inspecionadas visualmente e por líquidos penetrantes. Ensaios não destrutivos adicionais, como ultrassom e partículas magnéticas, podem ser contratados conforme necessidade do cliente.

Principais Vantagens do Flange Plano Forjado em Relação a Outros Tipos

As vantagens do flange plano forjado são múltiplas e podem ser agrupadas em quatro categorias principais: resistência mecânica, integridade estrutural, vida útil e custo-benefício a longo prazo. Abaixo, detalhamos cada ponto com base em dados reais de desempenho e normas internacionais.

• Resistência superior à tração e fadiga: Estudos comparativos indicam que flanges forjados podem apresentar até 30% a mais de limite de resistência à tração em relação a flanges fundidos da mesma liga. Isso ocorre porque o forjamento reduz a porosidade e refina a granulação. Em ciclos de carregamento repetitivo (como em sistemas com variação térmica), a resistência à fadiga do forjado é significativamente maior, reduzindo o risco de trincas.
• Eliminação de defeitos internos: Na fundição, é comum a formação de rechupes, inclusões de escória e bolhas de gás. O forjamento, por ser um processo de deformação plástica no estado sólido, praticamente elimina esses defeitos. Dados de ensaios não destrutivos de lote em nossa produção mostram que a taxa de reprovação de flanges forjados por descontinuidades internas é inferior a 0,5%, contra 3% a 5% em flanges fundidos convencionais.
• Melhor comportamento em temperaturas extremas: O forjamento promove uma estrutura de grão mais equiaxial e homogênea, o que melhora a estabilidade dimensional e a resistência à fluência em altas temperaturas. Para aplicações em vapor superaquecido (acima de 400 °C) ou criogênicas (abaixo de -50 °C), a opção forjada é a mais indicada pelas normas ASME e EN.
• Menor taxa de vazamento e manutenção reduzida: A superfície de vedação plana de um flange forjado, quando usinada com rugosidade adequada (Ra ≤ 3,2 μm), garante selagem eficiente com juntas não metálicas. Em levantamentos de campo realizados em refinarias brasileiras entre 2022 e 2025, os flanges forjados apresentaram uma redução de aproximadamente 45% nas ocorrências de vazamento em comparação com flanges chapa, considerando o mesmo tipo de junta e torque de aperto.

Essas características fazem do flange plano forjado a escolha padrão em sistemas de óleo e gás, usinas termelétricas, plataformas offshore e indústrias químicas onde a segurança é inegociável.

Tendências do Mercado em 2026 e a Relevância do Forjamento de Precisão

De acordo com relatórios da indústria metalmecânica global, o mercado de flanges forjados deve crescer a uma taxa composta anual (CAGR) de 4,8% entre 2024 e 2029, impulsionado pela expansão de projetos de infraestrutura energética e pela modernização de plantas industriais existentes. Em 2026, espera-se que a demanda por flanges planos forjados em aço carbono e aço inoxidável atinja mais de 800 mil toneladas, com destaque para a região Ásia-Pacífico e América Latina. Além disso, as normas de emissão e segurança estão se tornando mais rigorosas, forçando os operadores a especificar componentes com maior rastreabilidade e qualidade certificada. Nesse cenário, contar com um fornecedor que domine todo o ciclo produtivo – da matéria-prima ao acabamento final – é um diferencial competitivo. A Forjaria Jianing está alinhada a essas tendências, investindo em fornos de aquecimento por indução que reduzem o consumo energético em cerca de 15%, e em sistemas de monitoramento digital de forjamento que garantem repetibilidade geométrica dentro de tolerâncias de ±0,2 mm. Essa capacidade técnica permite atender tanto grandes encomendas seriadas quanto lotes personalizados para projetos especiais.

Critérios Técnicos para Especificação e Seleção de Flanges Planos Forjados

Na hora de especificar um flange plano forjado, engenheiros devem considerar pelo menos cinco fatores críticos:

1. Norma de referência: ASME B16.5 (Classes 150 a 2500) ou EN 1092-1 (PN 10 a PN 100). Verifique se o fornecedor emite relatórios de ensaio conforme a norma solicitada.
2. Grau do material: Para aço carbono, ASTM A105 é o padrão. Para serviços corrosivos, considere ASTM A182 F304/F316 (inoxidáveis) ou F11/F22 (aços-liga para altas temperaturas).
3. Dimensões e tolerâncias: Diâmetro externo, espessura, diâmetro do furo e número de furos para parafusos devem seguir a tabela dimensional. Tolerâncias de usinagem devem respeitar as classes de precisão (habitualmente tolerância de ±0,8 mm para diâmetros externos até 600 mm).
4. Acabamento superficial da face de vedação: Para flange plano, a rugosidade deve ser especificada – geralmente entre 3,2 μm e 6,3 μm Ra. Superfícies mais lisas podem ser necessárias para juntas metálicas ou anéis.
5. Certificações e rastreabilidade: Exija certificado de material (EN 10204 tipo 3.1 ou 3.2), laudo de tratamento térmico e, quando aplicável, ensaios não destrutivos. A rastreabilidade desde o número de corrida do aço até o lote de forjamento é fundamental para a gestão de ativos.

Análise de custo-benefício: embora o flange forjado possa ter um custo inicial 15% a 25% maior que o flange fundido, a redução de paradas não programadas por vazamentos e a maior vida útil (frequentemente 2 a 3 vezes maior em condições severas) tornam o investimento altamente rentável em horizontes de 5 a 10 anos.

Aplicações Reais e Dados de Desempenho em Campo

Em um projeto recente de ampliação de uma unidade de processamento de gás natural no estado do Rio de Janeiro, foram instalados mais de 1200 flanges planos forjados classe 300 fabricados pela Forjaria Jianing. As condições de operação incluíam pressão de serviço de 28 bar e temperatura de 320 °C. Após 18 meses de operação contínua, inspeções visuais e testes de estanqueidade não detectaram nenhum vazamento ou deformação significativa. O índice de falha zero registrado nesse campo contrasta com a média histórica de 0,8% de vazamentos em sistemas similares que utilizavam flanges chapa. Além disso, a uniformidade dimensional dos flanges forjados reduziu em 30% o tempo de montagem, pois não exigiu ajustes ou retrabalhos. Em outro caso, na construção de uma planta de fertilizantes no Paraná, a especificação técnica exigia flanges planos forjados em aço inoxidável 316L para linhas de ácido nítrico. A Forjaria Jianing forneceu lotes com certificação de resistência à corrosão intergranular (teste conforme ASTM A262), garantindo a conformidade com a norma NACE MR0103. Dados de monitoramento de corrosão após 12 meses indicaram perda de espessura inferior a 0,05 mm ao ano, bem abaixo do limite de projeto.

Como a Forjaria Jianing Garante Qualidade e Confiabilidade na Produção de Flanges

A Forjaria Jianing (consultar engenharia comercial pelo telefone: 176 9623 6479) opera com um sistema integrado de gestão da qualidade certificado ISO 9001 e segue as práticas de boas fabricação da indústria metalmecânica. A empresa possui laboratório interno de ensaios mecânicos (tração, dobramento, impacto Charpy) e metalografia, além de parceria com laboratórios acreditados para ensaios não destrutivos. Na fase de projeto, a equipe técnica auxilia o cliente na definição do material mais adequado, considerando o ambiente de serviço (temperatura, pressão, fluido corrosivo) e as restrições orçamentárias. Durante a fabricação, cada lote é acompanhado por planos de inspeção e ensaio (ITP) que podem ser auditados pelo cliente. A capacidade produtiva atual é de mais de 25 toneladas por mês de flanges forjados, com diâmetros de 1/2" a 48" (DN15 a DN1200). Além disso, a empresa mantém estoque estratégico de tarugos de aço carbono e inoxidável, reduzindo prazos de entrega para pedidos urgentes. Essa estrutura permite à Forjaria Jianing oferecer não apenas produtos, mas soluções técnicas completas para sistemas de tubulação.

Considerações Finais sobre a Escolha do Flange Plano Forjado

Em síntese, o flange plano forjado representa a combinação ideal entre resistência mecânica, confiabilidade operacional e longevidade para aplicações que exigem alto padrão de segurança. Diferente de alternativas mais baratas, porém menos robustas, o processo de forjamento garante uma microestrutura compacta e livre de defeitos, resultando em menor taxa de falhas e menor custo total de propriedade. Com a crescente demanda por equipamentos mais eficientes e sustentáveis – impulsionada por metas de redução de emissões e normas de segurança mais rígidas –, a especificação correta dos componentes de conexão se torna um fator crítico de sucesso. A Forjaria Jianing, com sua experiência na produção de flanges forjados para os mais diversos segmentos, oferece o suporte técnico e a qualidade industrial necessários para atender projetos exigentes, sejam eles de pequeno porte ou grandes empreendimentos. Ao optar por um flange forjado, você investe em previsibilidade operacional e em redução de riscos – um valor que se reflete diretamente nos resultados financeiros e na reputação da sua empresa. Para discutir especificações técnicas, orçamentos ou prazos, a equipe da Forjaria Jianing está à disposição para uma consulta personalizada.
