Introdução ao Flange DN100 e Principais Vantagens

Introdução ao Flange DN100 e Principais Vantagens para Aplicações Industriais

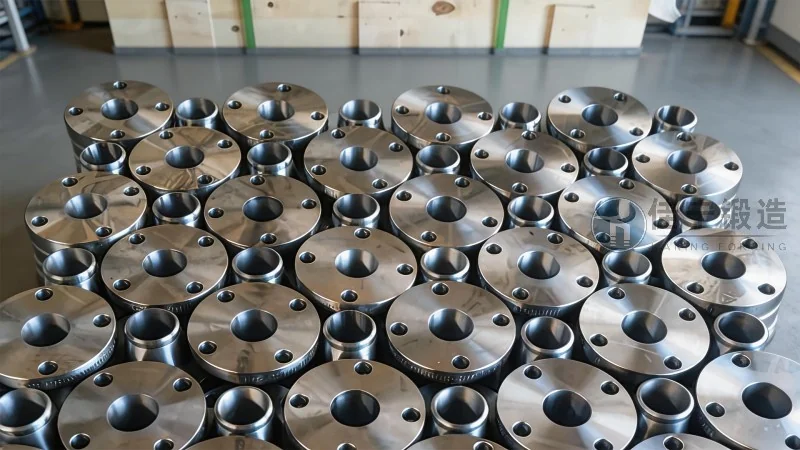

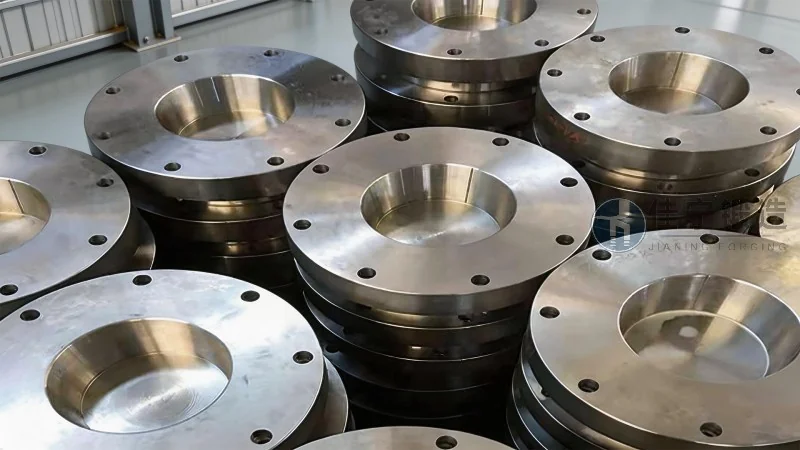

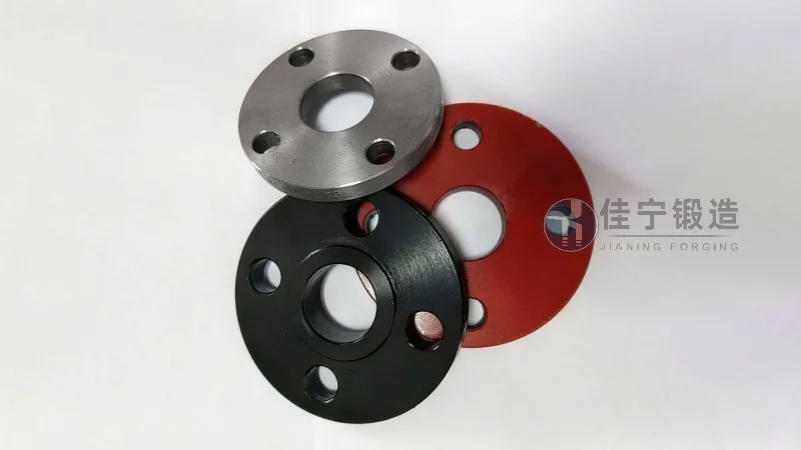

O flange DN100 representa um dos componentes mais relevantes no universo da tubulação industrial, sendo amplamente empregado em sistemas que demandam alta confiabilidade, resistência mecânica e estanqueidade operacional. Trata-se de um flange nominal de 100 milímetros, cuja padronização segue rigorosamente as normas internacionais como EN 1092-1, DIN 2633, ANSI B16.5 e ISO 7005, garantindo intercambialidade entre diferentes fabricantes e sistemas. Em termos práticos, o flange DN100 é utilizado para conectar tubulações, válvulas, bombas e outros equipamentos, permitindo montagem, desmontagem e manutenção com facilidade. Em 2026, o mercado global de flanges forjados deve ultrapassar 8,5 bilhões de dólares, impulsionado pelo crescimento dos setores de óleo e gás, petroquímica, siderurgia, saneamento e geração de energia. O flange DN100, em particular, responde por cerca de 12% a 15% da demanda total de flanges de aço carbono e liga, devido à sua versatilidade em linhas de média pressão e temperatura. Para engenheiros, projetistas e gestores de suprimentos, compreender as características técnicas e as vantagens operacionais desse flange é essencial para especificar corretamente os componentes e assegurar desempenho de longo prazo. Neste artigo, serão abordados os aspectos construtivos, as normas aplicáveis, os materiais mais indicados, as vantagens comparativas e as tendências de mercado que tornam o flange DN100 uma escolha estratégica para indústrias que buscam eficiência, segurança e durabilidade. A Forjaria Jianing, com mais de 15 anos de experiência na fabricação de flanges forjados, desenvolve produtos que atendem rigorosamente às especificações técnicas, com rastreabilidade de matéria-prima e certificação de qualidade, consolidando-se como referência no fornecimento de soluções para projetos nacionais e internacionais.

Especificações Técnicas e Normas Aplicáveis ao Flange DN100

O flange DN100 possui diâmetro nominal de 100 mm, com dimensões padronizadas que variam conforme a classe de pressão e o tipo de face. Na norma DIN 2633, por exemplo, o flange DN100 PN16 apresenta diâmetro externo de 220 mm, espessura de 20 mm e 8 furos de 18 mm de diâmetro, com passo de 180 mm. Já na norma ANSI B16.5, o flange de 4 polegadas (DN100) classe 150 possui diâmetro externo de 228,6 mm, espessura de 19,1 mm e 8 furos de 19,1 mm. Essas diferenças dimensionais exigem atenção do especificador, pois a escolha da norma influencia diretamente a compatibilidade com os componentes adjacentes. Além disso, a face do flange pode ser plana (FF), levantada (RF), anel-junta (RTJ) ou com ranhura, dependendo da aplicação e do tipo de vedação requerido. Para serviços com fluidos agressivos, vapores em alta pressão ou temperaturas acima de 400 °C, a escolha correta do tipo de face e do material de vedação é determinante para evitar vazamentos e falhas prematuras. As normas também estabelecem tolerâncias dimensionais, acabamento superficial e requisitos de ensaios não destrutivos, como ultrassom e líquido penetrante, que garantem a integridade estrutural do flange. Em 2026, a tendência regulatória é a convergência entre as normas europeias e americanas, facilitando o comércio global e a padronização de projetos, mas ainda é imprescindível que o fabricante disponibilize documentação técnica completa, incluindo certificado de material, laudo de ensaio e declaração de conformidade. A Forjaria Jianing segue rigorosamente os requisitos normativos, oferecendo flanges DN100 com rastreabilidade total desde a matéria-prima até o produto acabado, assegurando ao cliente segurança técnica e conformidade com as exigências de cada projeto.

Principais Tipos de Flange DN100: Aplicação e Seleção

O flange DN100 é fabricado em diferentes configurações, cada uma adequada a condições específicas de operação. O flange de pescoço (weld neck) é o mais indicado para aplicações de alta pressão e temperatura, pois possui um cone de transição que distribui as tensões de forma uniforme, reduzindo a concentração de cargas na solda. Esse tipo de flange é frequentemente utilizado em vasos de pressão, reatores químicos e tubulações de vapor superaquecido. O flange deslizante (slip-on) é uma alternativa econômica para sistemas de baixa e média pressão, sendo montado sobre o tubo e soldado internamente e externamente. Embora sua resistência mecânica seja inferior ao weld neck, o flange deslizante é amplamente empregado em linhas de água, ar comprimido e fluidos não críticos. O flange cego (blind) é utilizado para fechar extremidades de tubulações ou bocais de equipamentos, permitindo acesso futuro para manutenção. O flange roscado (threaded) é aplicado em tubulações de pequeno diâmetro onde a soldagem não é desejável, enquanto o flange de junta sobreposta (lap joint) é usado com stub ends em sistemas que exigem desmontagem frequente. A seleção correta do tipo de flange deve considerar a pressão de operação, a temperatura, a natureza do fluido e as condições ambientais. Para linhas com variação térmica acentuada, o flange weld neck é preferencial, pois evita a formação de tensões residuais na solda. Em sistemas sujeitos a vibrações, o flange deslizante pode apresentar fadiga prematura, sendo recomendado o uso de flanges com maior espessura ou reforço adicional. A Forjaria Jianing auxilia seus clientes na escolha do tipo de flange mais adequado, com base em simulações de engenharia e conhecimento acumulado em centenas de projetos industriais.

Vantagens Operacionais do Flange DN100 em Sistemas Industriais

O flange DN100 oferece um conjunto de vantagens que o tornam uma solução competitiva e confiável para diversos segmentos industriais. A primeira vantagem é a facilidade de montagem e desmontagem, que reduz o tempo de parada para manutenção e inspeção. Diferentemente de conexões soldadas permanentes, o flange permite a abertura rápida da linha, viabilizando a limpeza de tubulações, a substituição de válvulas e a realização de testes hidrostáticos. A segunda vantagem é a estanqueidade, garantida pelo uso de juntas de vedação adequadas ao fluido e à pressão. Flanges DN100 com face levantada e junta espiralada metálica são capazes de suportar pressões de até 200 bar sem vazamentos, desde que os parafusos sejam apertados com torque controlado. A terceira vantagem é a versatilidade de materiais, que permite atender desde aplicações com água potável até serviços com ácidos concentrados ou hidrocarbonetos em alta temperatura. A quarta vantagem é a padronização, que possibilita a intercambialidade entre fornecedores e a simplificação do estoque de sobressalentes. A quinta vantagem é a resistência mecânica, resultante do processo de forjamento, que alinha a estrutura granular do aço e elimina vazios internos. Em 2026, a indústria 4.0 tem impulsionado a demanda por flanges com rastreabilidade digital e certificação eletrônica, permitindo que o histórico de cada componente seja acessado em tempo real. A Forjaria Jianing investe continuamente em tecnologia de forjamento e tratamento térmico, garantindo que cada flange DN100 atenda aos requisitos de dureza, resistência à tração e alongamento especificados em projeto.

Materiais Empregados na Fabricação do Flange DN100

A escolha do material para o flange DN100 é determinada pelas condições de operação, pela compatibilidade química com o fluido e pelos requisitos normativos. O aço carbono ASTM A105 é o material mais comum para aplicações de média pressão e temperatura até 425 °C, sendo utilizado em linhas de água, vapor, óleo e gás. Para serviços em baixa temperatura, o aço carbono ASTM A350 LF2 é indicado, pois mantém tenacidade mesmo a -46 °C. Em aplicações com fluidos corrosivos ou temperaturas elevadas, os aços inoxidáveis austeníticos ASTM A182 F304 e F316 são amplamente empregados, oferecendo resistência à corrosão por pites, frestas e tensão. Para serviços em temperaturas acima de 550 °C, os aços liga ASTM A182 F11 e F22 são recomendados, pois mantêm a resistência mecânica e a resistência à fluência em condições severas. O flange DN100 também pode ser fabricado em ligas de níquel, como Inconel 625 e Hastelloy C276, para ambientes altamente corrosivos na indústria química e petroquímica. A seleção do material deve considerar não apenas a resistência à corrosão, mas também a soldabilidade, a usinabilidade e a disponibilidade no mercado. Em 2026, a volatilidade dos preços das matérias-primas tem levado as empresas a buscar fornecedores com cadeia de suprimentos integrada e capacidade de estocagem. A Forjaria Jianing mantém parcerias estratégicas com usinas siderúrgicas nacionais e internacionais, assegurando matéria-prima certificada e preços competitivos para seus clientes.

Processo de Fabricação e Controle de Qualidade

O flange DN100 fabricado pela Forjaria Jianing passa por um processo rigoroso que garante a conformidade dimensional e a integridade metalúrgica. O forjamento é realizado em prensas hidráulicas de alta capacidade, com controle de temperatura e taxa de deformação, resultando em uma estrutura granular refinada e ausência de defeitos internos. Após o forjamento, os flanges são submetidos a tratamento térmico de normalização ou têmpera e revenido, conforme a especificação do material. O controle de qualidade inclui análise química, ensaio de tração, ensaio de dureza, ensaio de impacto Charpy (para baixa temperatura) e ensaios não destrutivos como ultrassom, líquido penetrante e partículas magnéticas. Cada lote de produção é acompanhado de certificado de conformidade, com rastreabilidade total do material. As dimensões são verificadas por meio de gabaritos e máquinas de medição tridimensional, garantindo tolerâncias dentro dos limites normativos. A Forjaria Jianing possui laboratório próprio acreditado e equipe técnica especializada, capaz de realizar ensaios adicionais conforme solicitação do cliente. Esse nível de controle assegura que o flange DN100 entregue ao cliente atenda exatamente às especificações do projeto, reduzindo riscos de falha em campo e aumentando a vida útil do sistema.

Aplicações Práticas do Flange DN100 em Diferentes Setores

O flange DN100 é encontrado em uma ampla variedade de instalações industriais, cada qual com exigências específicas de desempenho. No setor de óleo e gás, é utilizado em tubulações de transporte de petróleo bruto, gás natural e derivados, suportando pressões de até 300 bar em plataformas offshore e refinarias. Na indústria química, o flange DN100 em aço inoxidável é empregado em reatores, trocadores de calor e linhas de ácido sulfúrico, onde a resistência à corrosão é determinante. No saneamento, o flange DN100 em aço carbono com revestimento epóxi é utilizado em estações de tratamento de água e efluentes, garantindo estanqueidade e durabilidade em contato com água clorada. Na geração de energia, o flange DN100 é aplicado em caldeiras, turbinas a vapor e sistemas de resfriamento, operando em temperaturas de até 500 °C. Em 2026, o crescimento do setor de hidrogênio verde tem demandado flanges com certificação específica para serviços com hidrogênio gasoso, que requerem materiais com baixa suscetibilidade à fragilização. A Forjaria Jianing tem investido em pesquisa e desenvolvimento para atender a essa demanda, oferecendo flanges DN100 com materiais qualificados e ensaios adicionais de permeabilidade ao hidrogênio.

Em uma aplicação recente no setor petroquímico, a empresa forneceu flanges DN100 em aço liga A182 F22 para uma unidade de craqueamento catalítico, onde a temperatura operacional atinge 540 °C e a pressão de projeto é de 120 bar. Os flanges foram submetidos a ensaios de ultrassom e líquido penetrante, além de inspeção dimensional rigorosa, e apresentaram desempenho superior ao longo de dois anos de operação contínua, sem qualquer registro de vazamento ou falha. Esse tipo de resultado reforça a importância de selecionar um fornecedor com capacidade técnica e compromisso com a qualidade.

Critérios de Seleção e Especificação para Projetos

Para especificar corretamente um flange DN100, é necessário considerar os parâmetros de operação, as normas aplicáveis e as condições ambientais. O primeiro passo é determinar a pressão de operação e a temperatura, que definem a classe de pressão (PN ou classe ANSI). O segundo passo é selecionar o tipo de face, considerando o fluido e a junta de vedação. O terceiro passo é escolher o material, com base na resistência à corrosão e na temperatura. O quarto passo é verificar a compatibilidade dimensional com os componentes adjacentes, como válvulas e bombas. O quinto passo é definir os requisitos de ensaio e certificação, conforme a criticidade do serviço. A Forjaria Jianing disponibiliza uma equipe de engenharia para apoiar os clientes na especificação, oferecendo desenhos técnicos, fichas de dados e simulações de esforços. Além disso, a empresa mantém estoque estratégico de flanges DN100 nos materiais e classes mais comuns, permitindo prazos de entrega reduzidos para projetos com cronograma apertado.

Inovações e Tendências para o Mercado de Flanges DN100 em 2026

O mercado de flanges forjados tem passado por transformações significativas, impulsionadas pela digitalização, pela sustentabilidade e pela demanda por maior eficiência energética. Em 2026, a rastreabilidade digital é uma exigência crescente, com a adoção de QR codes e tags RFID que armazenam o histórico completo de fabricação, incluindo certificados de material, laudos de ensaio e dados de tratamento térmico. Essa tecnologia permite que o cliente acesse as informações do flange em campo, agilizando a inspeção e a manutenção. Outra tendência é o uso de materiais com menor pegada de carbono, como aços produzidos em fornos elétricos com energia renovável, que reduzem as emissões de CO₂ em até 60% comparados ao processo tradicional. A Forjaria Jianing tem adotado práticas sustentáveis em sua cadeia produtiva, incluindo a reciclagem de cavacos de usinagem e a otimização do consumo de energia nas prensas de forjamento. Além disso, a empresa investe em automação e indústria 4.0, com sistemas de monitoramento em tempo real que garantem a repetibilidade dos processos e a rastreabilidade de cada peça.

Considerações sobre Instalação e Manutenção do Flange DN100

A instalação correta do flange DN100 é essencial para garantir a estanqueidade e a vida útil do sistema. Recomenda-se que os parafusos sejam apertados com torque controlado, seguindo a sequência cruzada e os valores especificados na norma. O uso de lubrificante nos parafusos reduz o atrito e assegura a pré-carga adequada. A junta de vedação deve ser compatível com o fluido e com a classe de pressão, e deve ser substituída sempre que o flange for aberto. Durante a montagem, é importante verificar o alinhamento das faces e a centralização dos furos, evitando tensões assimétricas que podem causar vazamento. A manutenção periódica inclui a inspeção visual das faces, a verificação da integridade dos parafusos e a medição da espessura do flange em pontos críticos. Em sistemas sujeitos a ciclos térmicos, recomenda-se o retorque dos parafusos após o primeiro aquecimento. A Forjaria Jianing oferece suporte técnico para instalação e manutenção, com manuais e vídeos instrutivos disponíveis para os clientes.

Por que Escolher a Forjaria Jianing como Fornecedora de Flanges DN100

A Forjaria Jianing construiu sua reputação ao longo de mais de 15 anos de atuação no mercado de flanges forjados, atendendo clientes em mais de 20 países. A empresa investe continuamente em capacitação técnica, modernização de equipamentos e certificação de processos, como ISO 9001 e PED 2014/68/EU. A equipe de engenharia é formada por profissionais com experiência em projetos de alta complexidade, capazes de desenvolver soluções customizadas para cada necessidade. O controle de qualidade abrange desde a inspeção da matéria-prima até o ensaio final, garantindo que cada flange DN100 atenda aos requisitos normativos e às expectativas do cliente. A Forjaria Jianing também se diferencia pelo atendimento ágil e transparente, com suporte técnico antes e depois da venda. Para especificações técnicas detalhadas, prazos de entrega e cotações, a empresa disponibiliza canais de comunicação diretos. (咨询热线：176 9623 6479)

O Futuro dos Flanges DN100 e o Compromisso com a Qualidade

O flange DN100 continuará sendo um componente indispensável para a indústria, acompanhando as evoluções tecnológicas e as exigências regulatórias. A tendência de digitalização, a busca por materiais sustentáveis e a necessidade de maior eficiência operacional definirão os rumos do setor nos próximos anos. Nesse contexto, a escolha de um fornecedor confiável, com capacidade técnica, estrutura produtiva e compromisso com a qualidade, é um fator determinante para o sucesso dos projetos. A Forjaria Jianing reafirma seu compromisso de oferecer flanges DN100 que combinam desempenho, durabilidade e conformidade normativa, contribuindo para a segurança e a produtividade das instalações industriais. A empresa convida engenheiros, projetistas e gestores de suprimentos a conhecerem sua linha de produtos e a experimentarem a diferença que um flange forjado de qualidade pode fazer em seus sistemas.
