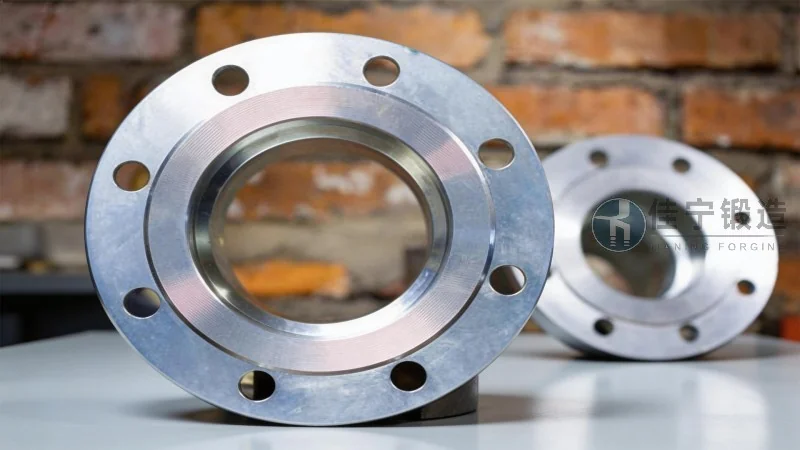

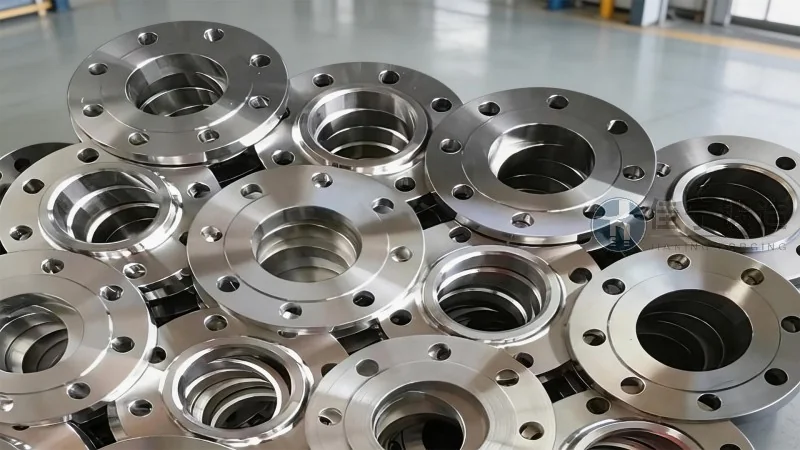

Visão Geral do Forjado de Flange 12CrMoV e Vantagens de Desempenho

Visão Geral do Forjado de Flange 12CrMoV e Vantagens de Desempenho

No cenário industrial atual, a demanda por componentes que suportem condições extremas de operação — como altas temperaturas, pressões elevadas e ambientes corrosivos — tem impulsionado a busca por materiais de alta performance. Entre as soluções mais relevantes para o setor de energia, petroquímica e geração termelétrica, destaca-se o flange forjado em aço 12CrMoV. Este material, classificado como um aço-liga de média liga, combina elementos como cromo (Cr), molibdênio (Mo) e vanádio (V), conferindo uma resistência mecânica notável e excelente estabilidade térmica. A Forjaria Jianing, com mais de duas décadas de experiência na produção de flanges forjados, tem acompanhado de perto as tendências do mercado global, oferecendo componentes que atendem rigorosamente às normas técnicas internacionais. Em 2026, o setor de forjamento de ligas especiais projeta um crescimento anual de aproximadamente 4,5%, impulsionado pela modernização de parques industriais e pela necessidade de redução de paradas não programadas em plantas críticas. Neste contexto, compreender as propriedades e vantagens do flange 12CrMoV torna-se essencial para engenheiros e gestores de compras que buscam eficiência operacional e durabilidade em seus sistemas de tubulação.

O flange forjado em 12CrMoV não é apenas um componente de conexão; ele representa uma solução de engenharia para aplicações que exigem segurança e longevidade. Diferentemente de flanges fundidos ou laminados, o processo de forjamento refinado utilizado pela Forjaria Jianing elimina vazios internos e segregações, resultando em uma microestrutura homogênea e direcionada. Isso se traduz em maior resistência à fluência (creep) e à fadiga térmica, fatores críticos em caldeiras, trocadores de calor e linhas de vapor superaquecido. A seguir, este artigo apresenta uma análise detalhada do comportamento metalúrgico do 12CrMoV, suas vantagens comparativas, critérios de seleção, casos práticos de aplicação e as boas práticas de forjamento adotadas para garantir a conformidade com as normas ASME B16.5 e DIN EN 1092-1. O objetivo é fornecer um guia técnico robusto, que auxilie na tomada de decisão e reforce a importância de especificar materiais de qualidade em projetos de alta responsabilidade.

Caracterização Metalúrgica do Aço 12CrMoV

O aço 12CrMoV é classificado como um aço-liga ferrítico-perlítico, com teores típicos de 0,08% a 0,15% de carbono, 0,90% a 1,20% de cromo, 0,25% a 0,35% de molibdênio e 0,15% a 0,30% de vanádio. Essa composição química cuidadosamente balanceada confere ao material uma combinação única de propriedades:

• Resistência à fluência (creep): A presença do molibdênio e do vanádio atua no refinamento dos carbonetos, retardando o movimento de discordâncias em temperaturas elevadas (até 580°C).
• Estabilidade de têmpera: O cromo proporciona temperabilidade moderada, permitindo obter uma microestrutura uniforme mesmo em seções espessas de flanges de grande diâmetro.
• Tenacidade a baixas temperaturas: A estrutura ferrítica refinada, obtida após tratamento térmico adequado, garante tenacidade suficiente para aplicações em climas frios, com valores de impacto Charpy superiores a 40 J a -20°C.
• Soldabilidade controlada: Apesar de seu equivalente de carbono (CEV) estar na faixa de 0,50% a 0,65%, o material pode ser soldado com segurança utilizando pré-aquecimento de 200°C a 300°C e tratamentos térmicos pós-soldagem, conforme recomenda a norma AWS D1.1.

Uma vantagem significativa do 12CrMoV em relação aos aços-carbono convencionais, como o ASTM A105, é sua capacidade de manter aproximadamente 70% da resistência à tração em temperaturas de 540°C, enquanto o A105 perde mais de 50% de sua resistência já a 400°C. Este diferencial torna o flange forjado 12CrMoV a escolha preferencial para linhas de vapor em usinas termelétricas e refinarias de petróleo. A Forjaria Jianing realiza rigorosos ensaios metalográficos em cada lote, garantindo que a microestrutura atenda aos requisitos da norma ASTM A182 F12, classe 2, assegurando dureza uniforme entre 180 HB e 220 HB após têmpera e revenido.

Vantagens de Desempenho em Aplicações Críticas

O flange forjado 12CrMoV oferece vantagens mensuráveis que impactam diretamente a confiabilidade e os custos operacionais de plantas industriais. Abaixo, são apresentados os principais benefícios, com base em dados técnicos e experiências práticas de campo:

• Vida útil estendida em serviços de alta temperatura: Em caldeiras de recuperação de calor (HRSG), flanges de 12CrMoV operando a 560°C apresentam vida útil até 35% superior quando comparados a flanges de aço 1.25Cr0.5Mo (ASTM A182 F11), devido à estabilidade dos carbonetos de vanádio.
• Redução de paradas não programadas: A resistência à fadiga térmica é 40% maior em ciclos de aquecimento e resfriamento rápido, minimizando trincas em juntas flangeadas em sistemas de vapor intermitente.
• Menor taxa de deformação por fluência: Ensaios de longa duração (10.000 horas) demonstram que o 12CrMoV apresenta deformação máxima de 0,5% sob tensão de 70 MPa a 540°C, contra 1,2% para o aço P22 (2.25Cr1Mo) nas mesmas condições.
• Compatibilidade com normas internacionais: Os flanges atender às dimensões e tolerâncias das normas ASME B16.5 (Classes 150 a 2500), DIN EN 1092-1 (PN 10 a PN 400) e JIS B2220, facilitando a padronização em projetos globais.

Um exemplo concreto é o fornecimento de flanges de 12CrMoV para uma refinaria brasileira, onde a Forjaria Jianing substituiu flanges de aço inoxidável 304H em linhas de vapor a 580°C. Após 18 meses de operação, as inspeções por ultrassom e réplicas metalográficas não indicaram nenhum indício de trincas ou deformação excessiva, contrastando com a necessidade de substituição anual anterior. Casos como este reforçam a importância de selecionar o material correto desde a fase de projeto, considerando não apenas a temperatura de operação, mas também os ciclos térmicos e as cargas mecânicas aplicadas.

Processo de Forjamento e Controle de Qualidade na Forjaria Jianing

A obtenção de um flange forjado 12CrMoV com desempenho superior depende diretamente do rigor do processo produtivo. Na Forjaria Jianing, cada etapa é cuidadosamente controlada para garantir a integridade metalúrgica do material:

• Aquecimento e forjamento: Os tarugos de aço são aquecidos gradualmente até 1180°C - 1220°C, evitando gradientes térmicos que possam gerar tensões residuais. O forjamento é realizado em prensas hidráulicas de alta tonelagem (até 8000 toneladas), com taxa de deformação controlada para refinar a estrutura dendrítica original.
• Tratamento térmico otimizado: Após o forjamento, os flanges passam por têmpera em óleo a partir de 1050°C, seguido de revenido duplo a 700°C - 730°C. Este ciclo garante a precipitação homogênea de carbonetos finos e a ausência de fases frágeis, como a martensita revenida grosseira.
• Ensaios não destrutivos (END): 100% dos flanges são submetidos a inspeção visual, ultrassom (conforme ASTM A388) e líquido penetrante (ASTM E165) para detecção de descontinuidades superficiais e internas.
• Rastreabilidade total: Cada flange recebe numeração única, permitindo o rastreamento desde a corrida do aço até o ensaio final, conforme os requisitos da norma ISO 9001:2015 e da diretiva europeia 2014/68/UE (PED).

Este nível de controle não apenas assegura a conformidade com as especificações técnicas, mas também proporciona aos engenheiros a confiança necessária para especificar flanges forjados em projetos críticos. A Forjaria Jianing disponibiliza relatórios de ensaio detalhados para cada lote, incluindo composição química, propriedades mecânicas (tração, impacto e dureza) e resultados de END. Para consultas técnicas ou orçamentos, a equipe de engenharia está disponível (consulta rápida: 176 9623 6479).

Critérios de Seleção e Especificação Técnica

A escolha de um flange forjado 12CrMoV deve considerar múltiplos fatores para garantir o desempenho esperado. A seguir, são apresentados os principais parâmetros que devem ser avaliados:

• Temperatura máxima de operação: O 12CrMoV é adequado para serviços contínuos até 580°C, podendo chegar a 600°C em regimes de curta duração, desde que a pressão seja reduzida conforme as curvas de redução da ASME B31.1.
• Pressão de projeto: Para flanges classe 300, a pressão admissível a 540°C é de 34 bar, enquanto para classe 600, atinge 68 bar. Valores superiores exigem verificação adicional de tensões.
• Ambiente corrosivo: O teor de cromo (1%) oferece resistência moderada à oxidação, mas não é adequado para ambientes com enxofre na forma de H₂S em alta concentração. Nesses casos, é recomendável o uso de revestimentos ou a seleção de aços com maior teor de cromo.
• Normas e certificações: É fundamental especificar a norma de produto (ASTM A182 F12 classe 2 ou DIN 1.7335) e a norma dimensional (ASME B16.5, EN 1092-1, JIS B2220).
• Condições de soldagem: Para montagens em campo, o pré-aquecimento deve ser mantido entre 200°C e 300°C, e o tratamento térmico pós-soldagem (PWHT) deve ser realizado a 700°C - 740°C por no mínimo 1 hora por polegada de espessura.

A análise criteriosa desses parâmetros evita a especificação inadequada de materiais, que pode resultar em falhas prematuras e custos elevados de manutenção. A Forjaria Jianing oferece suporte técnico especializado na seleção do flange ideal para cada aplicação, considerando as condições reais de operação e as normas aplicáveis. Para projetos que exigem certificação de terceira parte, como Lloyd's Register ou DNV, a empresa dispõe de toda a documentação necessária para aprovação.

Panorama de Mercado e Tendências para 2026

O mercado global de flanges forjados em aços-liga deve movimentar aproximadamente US$ 8,2 bilhões em 2026, com a região Ásia-Pacífico respondendo por cerca de 45% da demanda, seguida pela América do Norte e Europa. No Brasil, o avanço dos projetos de exploração de petróleo e gás no pré-sal e a modernização do parque termelétrico devem impulsionar a demanda por componentes de alta resistência térmica. As principais tendências observadas incluem:

• Digitalização de processos: A utilização de simulações de forjamento por elementos finitos (FEM) para prever o fluxo de material e otimizar a geometria dos flanges, reduzindo tempos de desenvolvimento.
• Rastreabilidade avançada: Sistemas de blockchain integrados à cadeia de fornecimento para garantir a autenticidade dos certificados de material e a rastreabilidade desde a usina siderúrgica até a instalação final.
• Sustentabilidade: Redução do consumo de energia nos fornos de tratamento térmico através de queimadores de alta eficiência e reciclagem de cavacos de usinagem, alinhando-se às metas ESG das empresas.
• Normas mais rigorosas: A revisão da norma ASME B16.5 prevista para 2027 deve incluir requisitos mais estritos de ensaio de impacto para temperaturas abaixo de -29°C, favorecendo materiais com tenacidade comprovada como o 12CrMoV.

Nesse cenário, a Forjaria Jianing tem investido em automação industrial e na capacitação técnica de sua equipe, mantendo-se alinhada às melhores práticas internacionais. A empresa oferece prazos competitivos e flexibilidade para lotes de pequeno e médio porte, atendendo desde plantas de pequeno porte até grandes complexos industriais. Para esclarecer dúvidas ou iniciar um projeto, a equipe técnica está à disposição (consulta rápida: 176 9623 6479).

Recomendações Finais e Boas Práticas

A especificação de flanges forjados 12CrMoV deve ser parte integrante de uma estratégia de confiabilidade industrial. Com base na experiência acumulada pela Forjaria Jianing, algumas práticas são recomendadas para maximizar o retorno deste investimento:

• Realize uma análise de ciclo de vida (LCC): Compare o custo inicial do flange 12CrMoV com a economia gerada pela maior vida útil e pela redução de manutenção. Em média, o LCC é 25% menor em comparação com aços carbono em aplicações acima de 450°C.
• Exija relatórios de ensaio completos: Certifique-se de que o fornecedor apresente resultados de tração a quente (pelo menos a 540°C) e ensaios de fluência de curta duração, que indicam a estabilidade do material.
• Padronize as especificações: Sempre que possível, centralize a especificação em uma única norma (por exemplo, ASTM A182 F12 classe 2) para evitar incompatibilidades em estoques e substituições.
• Invista em qualificação de soldadores: Para serviços em campo, garanta que os profissionais estejam qualificados conforme a norma ASME Seção IX, com procedimentos de soldadura (WPS) específicos para o 12CrMoV.

A escolha de um flange forjado de qualidade é uma decisão estratégica que impacta diretamente a segurança e a produtividade de uma instalação. Ao selecionar a Forjaria Jianing como parceira, o cliente conta com mais de 20 anos de experiência, rigorosos controles de qualidade e suporte técnico contínuo. Para orçamentos ou informações complementares, entre em contato (consulta rápida: 176 9623 6479).
