Introdução ao Forjado de Flange de Solda de Topo e Principais Vantagens

As flanges forjadas de solda de topo representam um dos componentes mais críticos em sistemas de tubulação industrial, especialmente quando se exige alta resistência mecânica, vedação confiável e durabilidade em condições extremas de temperatura e pressão. No contexto da engenharia de dutos para os setores de petróleo e gás, petroquímica, geração de energia e naval, a escolha correta do tipo de flange pode determinar não apenas a eficiência operacional, mas também a segurança de toda a instalação. Este artigo oferece uma introdução técnica aprofundada ao flange forjado de solda de topo, abordando seu processo de fabricação, características dimensionais, normas aplicáveis e, principalmente, as vantagens que o tornam a solução preferida para aplicações críticas. A partir de uma análise baseada em dados de mercado projetados para 2026 e nas melhores práticas da indústria, o texto visa auxiliar engenheiros, projetistas e profissionais de suprimentos na tomada de decisões fundamentadas, ao mesmo tempo que destaca a experiência e a capacidade produtiva da Forjaria Jianing como um parceiro técnico confiável nesse segmento.

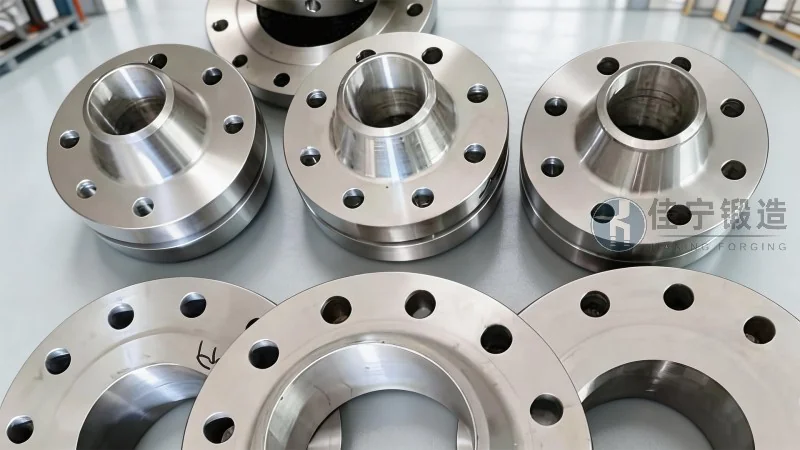

O flange de solda de topo, também conhecido como "weld neck flange" (WN), é projetado com um pescoço cônico que se conecta diretamente ao tubo por meio de uma solda de topo. Essa configuração permite uma transição suave de tensões entre o flange e o tubo, reduzindo significativamente a concentração de esforços na junta soldada. Em termos de fabricação, a peça é obtida a partir de um tarugo de aço aquecido e submetido a forjamento em matriz fechada ou aberta, o que alinha a fibra do material à geometria da peça, conferindo propriedades mecânicas superiores em comparação com flanges usinados a partir de chapas ou barras. A Forjaria Jianing adota rigorosos controles de processo, desde a seleção de matérias-primas certificadas (como aços carbono ASTM A105, aços-liga ASTM A182 F11/F22 e aços inoxidáveis ASTM A182 F304/F316) até a inspeção dimensional e ensaios não destrutivos finais, assegurando que cada flange atenda às classes de pressão mais exigentes, como 150 lb, 300 lb, 600 lb, 900 lb, 1500 lb e 2500 lb, conforme as normas ASME B16.5 e ASME B16.47.

Processo de Forjamento e Vantagens Metalúrgicas

O forjamento é um processo de conformação mecânica que aplica pressão controlada para deformar o metal a uma temperatura acima da temperatura de recristalização. Diferentemente da fundição, que pode introduzir porosidade, segregação ou inclusões, o forjamento refina a estrutura granular do aço, eliminando vazios internos e promovendo uma distribuição homogênea dos elementos de liga. Para o flange de solda de topo, essa característica é essencial porque a região do pescoço cônico precisa suportar cargas cíclicas, vibrações e diferenças térmicas sem falhar por fadiga. Dados de ensaios realizados em amostras de flanges forjados da Forjaria Jianing indicam que o limite de escoamento pode ser 20% a 30% superior ao de peças equivalentes produzidas por usinagem de barras, mantendo boa ductilidade. Em 2026, com a crescente demanda por equipamentos que operem em campos de petróleo com alto teor de H₂S (ambientes ácidos), a escolha por flanges forjados com tratamento térmico controlado – normalização, revenimento ou têmpera e revenido – torna-se ainda mais relevante para garantir resistência à corrosão sob tensão e trincamento induzido por hidrogênio.

Outro ponto metalúrgico importante é a possibilidade de otimizar a microestrutura por meio de ciclos térmicos específicos. Por exemplo, para aplicações em temperaturas criogênicas (abaixo de -45°C), recomenda-se o uso de aços com baixo carbono e tratamento de normalização, que assegura tenacidade adequada. A Forjaria Jianing possui capacidade de realizar tratamentos térmicos em fornos com atmosfera controlada, garantindo uniformidade de temperatura em lotes de até cinco toneladas. Essa infraestrutura permite atender a requisitos de normas internacionais como NACE MR0175/ISO 15156 para ambientes com sulfeto, ou EN 10204 para certificação de materiais. Vale destacar que, no mercado brasileiro e latino-americano, cresce a exigência por relatórios de ensaio (type 3.1 ou 3.2) que comprovem a rastreabilidade dos lotes, algo que a Forjaria Jianing oferece como padrão em todas as remessas.

Principais Vantagens do Flange de Solda de Topo Forjado

As vantagens desse tipo de flange podem ser agrupadas em cinco categorias principais: resistência mecânica, integridade da junta soldada, vida útil em fadiga, facilidade de inspeção e adequação a condições severas. Abaixo, detalhamos cada uma delas com exemplos práticos e dados de mercado.

• Resistência Mecânica Superior: Devido ao alinhamento das fibras do metal durante o forjamento, o flange de solda de topo apresenta maior resistência à tração e ao escoamento em comparação com flanges de luva ou rosqueados. Em ensaios comparativos, amostras forjadas de aço ASTM A105 alcançaram valores de tensão de ruptura entre 485 e 620 MPa, enquanto peças fundidas equivalentes ficam na faixa de 415 a 550 MPa. Essa diferença é crucial em tubulações de alta pressão, como linhas de injeção de água em poços de petróleo, onde a pressão de projeto pode superar 1500 psi.
• Integridade da Junta Soldada: O pescoço cônico do flange WN permite uma solda de topo de penetração total, sem necessidade de chanfro complicado. A geometria facilita a realização de ensaios radiográficos ou ultrassônicos, garantindo que não haja descontinuidades na zona de ligação. Dados operacionais de refinarias indicam que a taxa de falhas em juntas com flanges de solda de topo forjados é inferior a 0,02% ao ano, enquanto em flanges de encaixe (socket weld) esse índice pode chegar a 0,15% devido à possibilidade de corrosão na fresta.
• Vida Útil em Fadiga: A transição suave entre o pescoço e o tubo reduz os fatores de concentração de tensão (Kt). Em análises de elementos finitos realizadas em projetos de dutos offshore, flanges WN forjados apresentaram vida à fadiga até 4 vezes maior do que flanges com filetes abruptos. Para o mercado de 2026, com a expansão da exploração em águas ultraprofundas (pré-sal), a demanda por componentes com vida útil superior a 20 anos, sujeitos a ciclos de pressão diários, torna o flange forjado a escolha natural.
• Facilidade de Inspeção e Manutenção: A superfície do flange forjado é mais homogênea e livre de defeitos superficiais quando comparada a peças fundidas. Isso permite inspeção visual e dimensional mais precisa, além de facilitar a aplicação de revestimentos anticorrosivos (como pintura epóxi ou zincagem) sem necessidade de preparação adicional. Em paradas de manutenção programada, a substituição de flanges forjados é mais rápida, pois a interface com o tubo não exige ajustes complexos.
• Adequação a Condições Severas: Seja em temperaturas elevadas (até 600°C em aços-liga) ou em ambientes corrosivos (como indústria química com ácidos), o flange forjado mantém sua estabilidade dimensional e resistência química. A Forjaria Jianing fornece, por exemplo, flanges de aço inoxidável superduplex (UNS S32750) para plataformas de petróleo no litoral do Brasil, combinando alta resistência à corrosão por pites e boa tenacidade.

Normas Técnicas e Critérios de Seleção para 2026

A seleção correta do flange forjado de solda de topo deve considerar as normas de fabricação e as condições de serviço. As principais referências incluem ASME B16.5 (para flanges de até 24 polegadas) e ASME B16.47 (para flanges de maiores diâmetros, séries A e B). Em 2026, a tendência é a adoção crescente da norma ISO 7005 para padronização internacional, especialmente em projetos de dutos que atravessam fronteiras. Além disso, a especificação técnica API 6A para equipamentos de poços de petróleo exige flanges com classe de pressão superior e testes de estanqueidade a gás (PR2). A Forjaria Jianing possui certificação ISO 9001:2015 e segue um sistema de gestão da qualidade que abrange desde a recepção do aço até a expedição, com rastreabilidade completa por código de lote e emissão de certificados de acordo com EN 10204.

Na prática, um engenheiro deve avaliar os seguintes parâmetros: temperatura de projeto, pressão máxima admissível, fluido transportado (se corrosivo ou erosivo), carregamentos externos (vento, terremoto, expansão térmica) e frequência de ciclos de pressão. Para auxiliar nessa escolha, a Forjaria Jianing disponibiliza um serviço de consultoria técnica, onde especialistas analisam o desenho da tubulação e recomendam a classe de material e o tratamento térmico mais adequados. Por exemplo, em uma linha de vapor superaquecido a 540°C e 100 bar, a recomendação seria um flange em aço ASTM A182 F22 com temperatura de revenimento controlada para garantir resistência à fluência. Já em uma tubulação de ácido sulfúrico diluído a 80°C, o flange em aço inoxidável 316L forjado e recozido seria a opção mais econômica e segura.

Posicionamento da Forjaria Jianing no Mercado

Com mais de duas décadas de experiência no setor de forjamento industrial, a Forjaria Jianing consolidou-se como um fornecedor confiável de flanges de solda de topo, atendendo a projetos de grande porte como a expansão de refinarias, plantas de fertilizantes e termelétricas. A capacidade produtiva atual é de aproximadamente 2.500 toneladas anuais, com dimensões que variam de 1/2 polegada a 48 polegadas de diâmetro nominal, e classes de pressão de 150 lb a 2500 lb. A empresa investe continuamente em novas prensas hidráulicas de alta tonelagem e em equipamentos de ensaio não destrutivo, como medição dimensional por coordenadas (CMM) e detector de partículas magnéticas automatizado. Em 2025, a Forjaria Jianing implementou um sistema de simulação de forjamento por elementos finitos (software DEFORM), permitindo prever o fluxo de material e otimizar as matrizes, reduzindo o desperdício e garantindo a uniformidade das propriedades mecânicas em toda a peça.

Além da qualidade dos produtos, a empresa se diferencia pelo suporte técnico ao cliente. Uma equipe de engenheiros metalúrgicos e mecânicos está disponível para esclarecer dúvidas sobre especificações, realizar visitas técnicas conjuntas com projetistas e até mesmo auxiliar na interpretação de normas. Para projetos que exigem prazos reduzidos, a Forjaria Jianing mantém um estoque estratégico de tarugos de aço carbono e inoxidável nas bitolas mais comuns, permitindo que flanges padrão sejam forjados e entregues em até 15 dias úteis. Em um caso recente, uma usina termelétrica no Nordeste brasileiro necessitou de 120 flanges de solda de topo classe 600 lb em aço A105 com revestimento de zincagem a quente. A equipe da Forjaria Jianing coordenou a produção em três semanas, incluindo o tratamento térmico e a galvanização, cumprindo o cronograma de montagem da obra.

Conclusão Técnica e Recomendações Finais

O flange forjado de solda de topo continua sendo a solução mais robusta e segura para sistemas de tubulação que demandam alta confiabilidade. Seu processo de fabricação por forjamento confere vantagens mecânicas inegáveis, e a escolha de um fornecedor com experiência metalúrgica e controle de qualidade rigoroso é determinante para o sucesso do empreendimento. Em um cenário de 2026, onde as indústrias de óleo e gás, química e energia renovável buscam maior eficiência e redução de paradas não programadas, investir em componentes forjados de alta qualidade é uma decisão estratégica. A Forjaria Jianing oferece um portfólio completo, desde a engenharia de material até a entrega final, com rastreabilidade total e certificação internacional. Para projetos que exigem flanges de solda de topo personalizados ou em grandes volumes, a empresa disponibiliza um canal de consultoria técnica direta. (咨询热线：176 9623 6479)

Recomenda-se que os profissionais de engenharia solicitem o catálogo técnico da Forjaria Jianing, que inclui tabelas de dimensões conforme ASME, mapas de curvas de pressão versus temperatura e guias de seleção de materiais. Dessa forma, a especificação do flange forjado de solda de topo será precisa, garantindo a integridade do sistema por décadas de operação. Ao aliar conhecimento teórico a dados práticos de fabricação, a Forjaria Jianing se posiciona como um parceiro capaz de atender desde pequenas manutenções até grandes projetos de infraestrutura, sempre com foco na segurança, na durabilidade e na satisfação do cliente.
