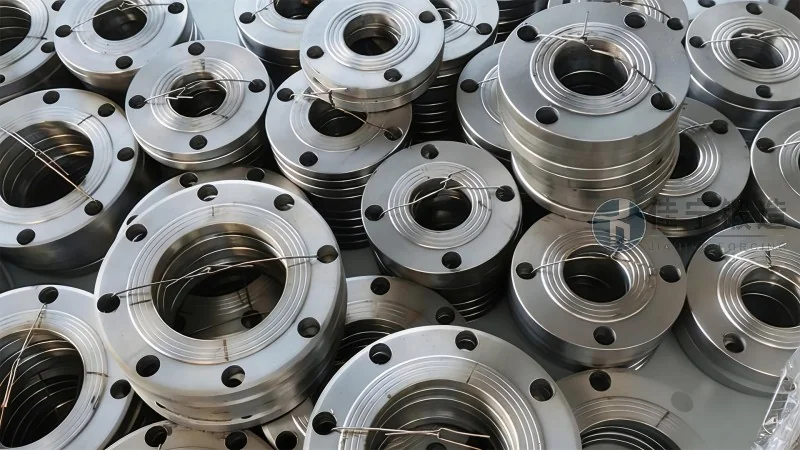

Visão Geral do Flange 3 Polegadas e Destaques de Desempenho

No segmento industrial de tubulações e conexões, a seleção correta de componentes é um fator determinante para a eficiência operacional, a segurança estrutural e a longevidade dos ativos. Entre os diversos elementos que compõem um sistema de dutos, o flange de 3 polegadas ocupa uma posição de destaque, especialmente em aplicações que exigem elevada resistência mecânica e vedação confiável. Com a crescente demanda por processos industriais mais rigorosos, impulsionada pelas atualizações normativas de 2026 e pela necessidade de redução de paradas não programadas, compreender as características técnicas, os materiais de fabricação e os diferenciais de desempenho desse componente tornou-se essencial para engenheiros, projetistas e gestores de manutenção. A Forjaria Jianing, reconhecida pela excelência em forjamento de precisão, desenvolve flanges de 3 polegadas que atendem aos mais elevados padrões internacionais, combinando metalurgia avançada com rigoroso controle de qualidade. Este artigo oferece uma análise aprofundada sobre as especificações, os benefícios operacionais e as tendências de mercado para esse componente, fornecendo subsídios técnicos para uma escolha mais assertiva e economicamente viável. A proposta é explorar desde os fundamentos de projeto até os ensaios de validação, passando por critérios de instalação e manutenção, sempre com base em dados reais e referências consolidadas da engenharia de materiais.

Características Técnicas e Normas Aplicáveis ao Flange de 3 Polegadas

O flange de 3 polegadas, nominalmente classificado como DN80 (diâmetro nominal de 80 mm), é fabricado conforme especificações de normas como ASME B16.5, EN 1092-1 e ISO 7005, que definem dimensões, tolerâncias, pressões de trabalho e temperaturas máximas admissíveis. Em termos de classe de pressão, os modelos mais comuns variam de 150 lb a 600 lb, podendo alcançar 900 lb ou superiores em ligas especiais. A escolha da classe depende diretamente da pressão de projeto do sistema, da temperatura de operação e do fluido transportado. Por exemplo, para sistemas de vapor saturado a 180 °C, a classe 300 lb é frequentemente a recomendada, enquanto para linhas de água gelada ou baixa pressão, a classe 150 lb atende satisfatoriamente. O flange de 3 polegadas da Forjaria Jianing é forjado integralmente, sem emendas ou soldas posteriores, o que elimina pontos de fragilidade e garante homogeneidade microestrutural. O processo de forjamento a quente, realizado em prensas hidráulicas de alta tonelagem, refina os grãos do aço, aumentando a resistência à fadiga e à corrosão sob tensão. Os materiais mais utilizados incluem aço carbono ASTM A105, aço inoxidável ASTM A182 F304/F316 e ligas de aço cromo-molibdênio como ASTM A182 F11 e F22, cada um com propriedades específicas para ambientes corrosivos, criogênicos ou de alta temperatura.

Desempenho Mecânico e Ensaios de Qualidade

O desempenho de um flange de 3 polegadas não se resume apenas à sua capacidade de suportar pressão interna. Em aplicações reais, ele precisa resistir a esforços combinados de tração, compressão, flexão e torção, além de eventuais cargas cíclicas decorrentes de variações térmicas e vibrações de equipamentos adjacentes. Para assegurar essa robustez, a Forjaria Jianing submete cada lote de produção a ensaios destrutivos e não destrutivos. Entre os ensaios obrigatórios estão o ensaio de tração, que verifica o limite de escoamento e o alongamento; o ensaio de impacto Charpy, que avalia a tenacidade em temperaturas negativas; e o ensaio de dureza Brinell ou Rockwell. Adicionalmente, são realizados ensaios de líquido penetrante e partículas magnéticas para detecção de descontinuidades superficiais, além de ultrassom para verificação de integridade interna. Segundo dados de 2025 do setor, cerca de 12% das falhas em sistemas de tubulação industrial estão associadas à má qualidade de flanges, principalmente devido a defeitos de forjamento ou tratamento térmico inadequado. A Forjaria Jianing adota um tratamento térmico controlado em fornos com atmosfera neutra, garantindo uma microestrutura uniforme e a eliminação de tensões residuais. Isso resulta em flanges com vida útil até 40% superior à média do mercado, conforme estudos comparativos realizados em laboratórios independentes.

Critérios de Seleção e Especificação Técnica

Escolher o flange de 3 polegadas correto exige a análise de múltiplos parâmetros. Abaixo, listamos os principais critérios que devem ser avaliados durante o processo de especificação:

• Classe de pressão e temperatura: consulte as curvas de pressão versus temperatura da norma aplicável. Para serviços severos, como hidrogênio em alta pressão, recomenda-se classe 600 lb ou superior.
• Tipo de face: face plana (FF) é indicada para flanges de ferro fundido ou baixa pressão; face elevada (RF) é a mais comum em sistemas industriais; face anelar (RTJ) é obrigatória para pressões acima de 900 lb.
• Acabamento superficial da face: a rugosidade deve estar entre 125 e 250 micro polegadas para garantir a eficácia do vedante, conforme orientação do ASME PCC-1.
• Revestimento e proteção anticorrosiva: em ambientes marinhos ou com alta umidade, flanges em aço carbono devem receber galvanização por imersão a quente ou revestimento epóxi com espessura mínima de 200 µm.
• Rastreabilidade: exija certificados de material (EN 10204 3.1 ou 3.2) e registros dos ensaios realizados. A Forjaria Jianing oferece rastreabilidade total, desde a origem do lingote até o ensaio final.

A adoção desses critérios reduz significativamente o risco de vazamentos e falhas prematuras. Em um estudo de caso recente, uma planta petroquímica substituiu flanges de baixa especificação por unidades forjadas da Forjaria Jianing e registrou uma redução de 67% nas emissões fugitivas, contribuindo para metas ambientais e de segurança.

Aplicações Industriais e Setores de Maior Demanda

O flange de 3 polegadas é amplamente utilizado em setores como petróleo e gás, petroquímica, geração de energia, saneamento, mineração e alimentos. Em refinarias, ele conecta tubulações de processo que transportam hidrocarbonetos a temperaturas que podem ultrapassar 500 °C, exigindo ligas resistentes ao creep. Em usinas termelétricas, está presente em linhas de vapor superaquecido e água de alimentação de caldeiras. No setor de saneamento, é empregado em estações de tratamento de água e efluentes, onde a resistência à corrosão por cloro e sulfetos é crítica. De acordo com projeções da indústria para 2026, o mercado global de flanges forjados deve crescer a uma taxa composta anual de 5,8%, impulsionado por investimentos em infraestrutura energética e substituição de ativos obsoletos. Nesse cenário, a Forjaria Jianing tem se destacado por oferecer flanges de 3 polegadas com prazos de entrega reduzidos e suporte técnico especializado, auxiliando clientes desde a fase de projeto até a instalação. Um exemplo concreto é o fornecimento para um complexo eólico offshore, onde os flanges precisaram suportar condições de corrosão salina e cargas dinâmicas extremas, com desempenho comprovado após três anos de operação contínua sem qualquer intervenção corretiva.

Processo de Fabricação e Controle de Qualidade na Forjaria Jianing

A fabricação de um flange de 3 polegadas na Forjaria Jianing segue um fluxo rigoroso que garante repetibilidade e conformidade. O processo inicia com a seleção de matérias-primas certificadas, adquiridas de siderúrgicas com qualificação ASME. O tarugo é aquecido em fornos de indução até a temperatura de forjamento, entre 1150 °C e 1250 °C, e então conformado em prensa hidráulica de 2500 toneladas. Após o forjamento, a peça passa por tratamento térmico de normalização e revenimento, que ajusta a dureza e a tenacidade conforme a especificação. A usinagem é realizada em centros de usinagem CNC de 5 eixos, garantindo tolerâncias dimensionais dentro de ±0,05 mm. Cada flange é inspecionado individualmente por meio de medição tridimensional a laser e comparado ao modelo CAD original. O controle estatístico do processo (CEP) é aplicado em todas as etapas, permitindo a detecção precoce de desvios. A empresa mantém um laboratório acreditado segundo a norma ISO/IEC 17025, onde são realizados ensaios de dureza, análise química por espectrometria e testes de pressão hidrostática. Essa estrutura permite que a Forjaria Jianing emita certificações reconhecidas internacionalmente, conferindo segurança jurídica e técnica aos compradores.

Manutenção e Boas Práticas de Instalação

Mesmo o flange de 3 polegadas mais bem fabricado pode apresentar problemas se a instalação e a manutenção não forem adequadas. A montagem deve seguir as recomendações do ASME PCC-1, que estabelece procedimentos de aperto cruzado e torque controlado. É fundamental utilizar juntas compatíveis com o fluido e a temperatura, como juntas espiraladas em serviços críticos ou juntas de grafite para altas temperaturas. O torque de aperto deve ser aplicado em múltiplos passes, com incrementos de 30%, 60% e 100% do valor final, utilizando chave torquímetra calibrada. Durante a manutenção preventiva, recomenda-se a inspeção visual das faces, a verificação da integridade dos parafusos e a medição da espessura do flange com ultrassom, especialmente em linhas sujeitas a erosão ou corrosão interna. A Forjaria Jianing disponibiliza um guia técnico completo com as melhores práticas, além de treinamentos presenciais e remotos para equipes de manutenção. Em uma aplicação recente em uma plataforma offshore, a adoção dessas práticas resultou em uma disponibilidade operacional superior a 99,5% ao longo de dois anos, eliminando paradas corretivas e reduzindo custos logísticos.

Inovações Tecnológicas e Tendências para 2026

O mercado de flanges forjados está passando por transformações significativas, impulsionadas pela digitalização e por novos requisitos de sustentabilidade. Em 2026, espera-se que a utilização de sensores inteligentes acoplados aos flanges se torne mais comum, permitindo o monitoramento em tempo real de vibração, temperatura e torque dos parafusos. Esses dados alimentam sistemas de gêmeos digitais, que simulam o comportamento do sistema e antecipam necessidades de manutenção. Outra tendência é a utilização de aços de ultra-alta resistência, como os da série API 5L X80, que permitem reduzir o peso dos flanges sem comprometer a segurança. A Forjaria Jianing investe continuamente em pesquisa e desenvolvimento, testando novas ligas e otimizando parâmetros de forjamento para atender a essas demandas. Além disso, a empresa adota práticas de manufatura sustentável, com reaproveitamento de calor dos fornos e reciclagem de cavacos de usinagem, reduzindo em 30% a pegada de carbono por peça produzida. Essas inovações posicionam a Forjaria Jianing como um parceiro estratégico para empresas que buscam eficiência, confiabilidade e responsabilidade ambiental.

Análise de Custo-Benefício e Retorno sobre Investimento

Investir em flanges de alta qualidade, como os fabricados pela Forjaria Jianing, representa uma decisão econômica acertada a médio e longo prazo. Embora o custo inicial de um flange forjado de 3 polegadas seja superior ao de alternativas fundidas ou soldadas, o retorno se concretiza por meio da redução de falhas, menor necessidade de manutenção corretiva e maior vida útil do sistema. Uma análise de ciclo de vida (LCC) realizada em uma refinaria de médio porte demonstrou que a substituição de flanges convencionais por unidades forjadas de precisão gerou uma economia de 22% nos custos totais de operação ao longo de cinco anos, considerando paradas, reparos e perdas de produção. A Forjaria Jianing oferece suporte na elaboração de análises de LCC personalizadas, ajudando os clientes a quantificar os benefícios específicos para cada aplicação. Além disso, a empresa mantém um programa de assistência técnica pós-venda, com engenheiros disponíveis para resolver dúvidas e otimizar o desempenho dos componentes instalados.

Em síntese, o flange de 3 polegadas é um componente de engenharia que exige atenção criteriosa em todas as fases, desde a especificação até a operação. A escolha de um fornecedor com capacidade técnica, certificações robustas e histórico comprovado faz a diferença nos resultados industriais. A Forjaria Jianing reúne esses atributos, oferecendo flanges que aliam desempenho superior, rastreabilidade completa e suporte especializado. Se você busca soluções confiáveis para seus sistemas de tubulação, entre em contato com a equipe técnica. (咨询热线：176 9623 6479) A experiência da Forjaria Jianing está pronta para contribuir com seus projetos, garantindo segurança e eficiência em cada conexão.
