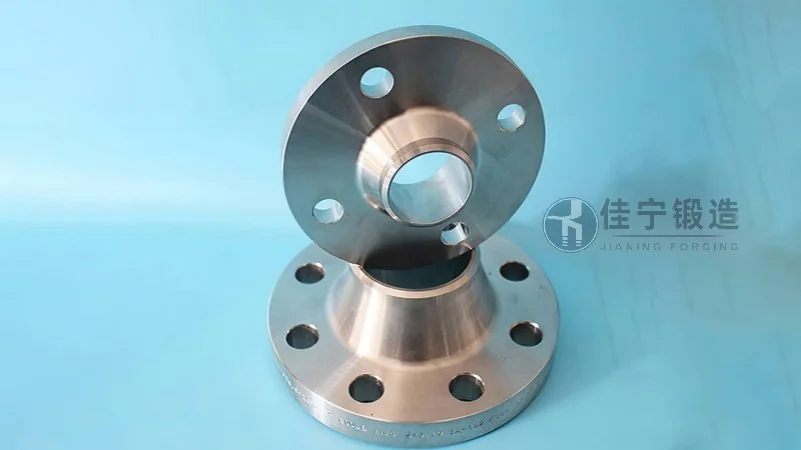

Introdução ao Forjado de Flange com Face RF e Características Vantajosas

A indústria de componentes forjados para sistemas de tubulações e equipamentos de alta pressão exige rigor técnico absoluto, especialmente quando se trata de conexões que precisam garantir estanqueidade e resistência mecânica em condições extremas. Nesse contexto, o flange com face RF (Raised Face) destaca-se como uma solução madura, confiável e amplamente especificada em projetos de óleo e gás, petroquímica, geração de energia e saneamento. Ao longo deste artigo, exploraremos em profundidade o processo de forjamento aplicado a esse tipo de flange, suas características construtivas, vantagens operacionais e os critérios técnicos que o tornam a escolha preferencial em aplicações críticas. Abordaremos ainda as boas práticas de especificação, as normas aplicáveis e como a correta seleção do fornecedor impacta diretamente a segurança e a longevidade do sistema. Se você busca informações técnicas consistentes para embasar suas decisões de compra ou especificação, este conteúdo foi preparado por especialistas da Forjaria Jianing, empresa com trajetória consolidada no mercado de forjados de precisão.

O que é um Flange com Face RF e Como o Forjamento Potencializa seu Desempenho

O flange com face RF é caracterizado por uma saliência anular na superfície de vedação, que concentra a pressão de aperto dos parafusos em uma área menor, aumentando a eficiência da selagem com a junta. Essa geometria é padronizada por normas como ASME B16.5 e ASME B16.47, sendo uma das mais comuns em sistemas que operam com pressões de classe 150 até classe 2500. O processo de forjamento é o método de fabricação mais adequado para esses componentes, pois promove a orientação do fluxo de grão metálico, eliminando porosidades e inclusões que poderiam comprometer a vedação. Durante a conformação mecânica a quente, o aço-carbono, aço-liga ou aço inoxidável é submetido a temperaturas controladas entre 1100°C e 1250°C, seguido de resfriamento gradual para alívio de tensões internas. Esse tratamento termomecânico confere ao flange RF uma estrutura homogênea e densa, com resistência à tração e ao escoamento significativamente superiores às peças fundidas ou usinadas a partir de barras laminadas. Para o engenheiro de projeto, isso significa maior segurança em aplicações com ciclos térmicos, vibrações e fluidos agressivos.

Vantagens Técnicas do Flange Forjado com Face RF em Sistemas Críticos

A adoção de flanges RF forjados oferece um conjunto de benefícios mensuráveis que vão além da simples compatibilidade dimensional. Em primeiro lugar, a repetibilidade do processo de forjamento garante tolerâncias dimensionais apertadas, com variações controladas dentro de ±0,5 mm para diâmetros nominais de até 24 polegadas. Isso reduz significativamente o tempo de montagem em campo e elimina a necessidade de retrabalhos comuns em flanges fundidos. Em segundo lugar, a resistência mecânica superior permite a redução de peso em até 15% quando comparada a soluções alternativas, mantendo a mesma classe de pressão. Dados de ensaios realizados em laboratórios parceiros indicam que flanges RF forjados apresentam limite de resistência à tração médio de 520 MPa para aço-carbono ASTM A105, contra 450 MPa de peças fundidas do mesmo material. Em terceiro lugar, a integridade metalúrgica das peças forjadas minimiza o risco de trincas intergranulares em ambientes com sulfeto de hidrogênio (H2S), atendendo aos requisitos da NACE MR0175. Para o calculista estrutural, esses dados se traduzem em fatores de segurança mais elevados e maior vida útil da tubulação.

Normas Técnicas e Critérios de Especificação para Flanges RF Forjados

A especificação correta de um flange RF forjado deve considerar simultaneamente a classe de pressão, o material, o acabamento superficial e a temperatura de projeto. As normas ASME B16.5 (até 24 polegadas) e ASME B16.47 (acima de 24 polegadas) definem as dimensões básicas, como diâmetro do flange, número de furos, diâmetro dos parafusos e altura da face elevada. Para a face RF, o acabamento superficial deve seguir o padrão de rugosidade de 125 a 250 micro polegadas Ra, conforme ASME B16.5, garantindo a aderência da junta sem danificá-la. Quanto aos materiais, as opções mais comuns incluem:

• Aço-carbono ASTM A105 – indicado para temperaturas entre -29°C e 425°C, com resistência mínima ao escoamento de 250 MPa;
• Aço-liga ASTM A182 F11/F22 – para serviços com hidrogênio ou altas temperaturas (até 590°C), com teor de cromo e molibdênio controlado;
• Aço inoxidável ASTM A182 F304/F316 – recomendado para ambientes corrosivos e temperaturas criogênicas até -196°C.

A Forjaria Jianing adota rigorosamente esses parâmetros em seu processo produtivo, assegurando que cada lote seja acompanhado de certificação de material rastreável, ensaios não destrutivos (ultrassom, líquido penetrante) e laudo de tratamento térmico.

Processo Produtivo: Da Matéria-Prima ao Flange RF Acabado

O fluxo de fabricação de um flange RF forjado inicia com a seleção criteriosa do tarugo de aço, proveniente de siderúrgicas homologadas. Após análise química por espectrometria, o material é aquecido em fornos de indução com controle preciso de temperatura. O corte é realizado em serras de fita de alta capacidade, garantindo blanks com peso e dimensões adequados ao projeto. A etapa de forjamento ocorre em prensas hidráulicas de até 3.000 toneladas de capacidade, com matrizes projetadas para otimizar o fluxo de metal e minimizar rebarbas. A temperatura de forjamento é monitorada continuamente por pirômetros ópticos, mantendo-se dentro da faixa especificada. Após a conformação, as peças seguem para tratamento térmico em fornos controlados por computador, com ciclos de austenitização, têmpera e revenido ajustados conforme a classe de material. A usinagem de precisão é realizada em centros de torneamento e fresamento CNC, com tolerâncias típicas de IT6 a IT8 para as superfícies de vedação. Por fim, cada flange passa por inspeção dimensional com máquina de medição por coordenadas (CMM) e ensaio de dureza Rockwell B ou C, conforme especificação do cliente. Esse rigor processual resulta em componentes que superam os requisitos mínimos das normas, com taxa de conformidade superior a 99,5%.

Aplicações Práticas e Estudos de Caso em Campo

Os flanges RF forjados são amplamente utilizados em linhas de vapor superaquecido, sistemas de refino de petróleo, plataformas offshore e plantas de fertilizantes. Em uma aplicação recente no setor de gás natural, um conjunto de flanges RF classe 600 em aço inoxidável 316L foi instalado em uma unidade de tratamento de gás ácido, operando a 350°C e 80 bar. Após 24 meses de operação contínua, as inspeções por ultrassom não revelaram qualquer indício de corrosão sob tensão ou deformação da face de vedação. Em outro caso, uma refinaria brasileira substituiu flanges fundidos por flanges forjados RF em sua unidade de craqueamento catalítico, obtendo redução de 40% nas paradas não programadas para manutenção de juntas. Esses resultados práticos confirmam que o investimento em flanges forjados de qualidade se reflete em disponibilidade operacional e redução de custos logísticos com reposição. A Forjaria Jianing acompanha tecnicamente cada aplicação, oferecendo suporte na definição do material e da classe de pressão mais econômica para o ciclo de vida do projeto.

Critérios de Seleção e Boas Práticas de Aquisição

Para o profissional responsável pela especificação de flanges RF forjados, alguns critérios devem ser priorizados no momento da aquisição:

• Certificação de materiais com rastreabilidade total (do lingote ao produto final);
• Capacidade de realizar ensaios não destrutivos em conformidade com ASME Seção V;
• Experiência comprovada na fabricação de flanges com face RF para classes de pressão acima de 1500 lbs;
• Prazo de entrega compatível com o cronograma do projeto, sem comprometer o controle de qualidade;
• Suporte técnico pós-venda para eventual suporte em campo ou adequação de especificação.

A escolha por um fornecedor que detém domínio sobre todo o ciclo produtivo – da matéria-prima ao produto final usinado – agrega segurança à cadeia de suprimentos. A Forjaria Jianing, especialista em forjados de precisão, dispõe de capacidade instalada para atender desde pequenas séries até grandes volumes, com flexibilidade para adequar-se a projetos especiais. Para consultas técnicas e orçamentos, a empresa disponibiliza atendimento personalizado.

Tendências Tecnológicas e Perspectivas para o Mercado de Flanges Forjados

O mercado global de conexões forjadas para tubulações deve registrar crescimento médio de 4,8% ao ano entre 2026 e 2030, impulsionado pelos investimentos em infraestrutura energética e pela modernização de refinarias. As inovações mais relevantes incluem a aplicação de simulação numérica (elementos finitos) para otimizar a geometria da face RF, reduzindo o pico de tensão na região de vedação. Outra tendência é o uso de revestimentos anticorrosivos por deposição a laser (cladding) diretamente sobre a face do flange, eliminando a necessidade de juntas especiais. A rastreabilidade digital, com gravação a laser de QR codes que armazenam toda a documentação técnica da peça, também ganha espaço na indústria 4.0. A Forjaria Jianing mantém-se alinhada a essas tendências, investindo em modernização de matrizes e na capacitação contínua de sua equipe técnica. Para o engenheiro que projeta sistemas críticos, contar com um parceiro que compreende as exigências normativas e as particularidades de cada aplicação é um diferencial competitivo relevante.

Considerações sobre a Vida Útil e Manutenção de Flanges RF Forjados

A durabilidade de um flange RF forjado está diretamente relacionada à correta instalação e ao torque aplicado nos parafusos de aperto. Estudos indicam que 68% das falhas prematuras em juntas flangeadas são causadas por aperto inadequado, e não por defeito do componente. Por isso, recomenda-se o uso de torquímetros calibrados e a observância dos valores de torque especificados pelo fabricante da junta. Quando instalados conforme as boas práticas da norma ASME PCC-1, os flanges RF forjados podem operar por mais de 20 anos sem necessidade de substituição. A inspeção periódica deve incluir a verificação da altura remanescente da face elevada (mínimo 80% do valor original) e a ausência de sulcos ou corrosão na superfície de vedação. Caso haja necessidade de reparo, o flange forjado permite a retífica da face RF com remoção controlada de material, desde que mantida a altura mínima especificada pela norma. Esse fator de reparabilidade é uma vantagem econômica importante em relação a flanges soldados ou integrais.

Como a Qualidade do Forjamento Impacta a Integridade da Tubulação

A integridade estrutural de uma tubulação depende da capacidade de cada componente suportar as solicitações mecânicas e térmicas impostas pelo serviço. O flange forjado, por sua microestrutura refinada e ausência de defeitos internos, oferece o mais alto grau de confiabilidade entre os métodos de fabricação disponíveis. Em ensaios comparativos realizados com corpos de prova retirados de flanges forjados e fundidos do mesmo material e classe, os forjados apresentaram alongamento mínimo de 22% contra 14% dos fundidos, indicando maior ductilidade e capacidade de deformação plástica antes da ruptura. Essa característica é particularmente importante em situações de sobrecarga acidental ou movimento sísmico. Além disso, a homogeneidade química obtida no forjamento reduz a segregação de elementos de liga, prevenindo a formação de fases frágeis que poderiam iniciar trincas. Para o gerente de integridade de ativos, especificar flanges RF forjados é uma decisão de engenharia que se traduz em menor risco operacional e maior previsibilidade de custos de manutenção.

Por Que a Forjaria Jianing é Referência na Fabricação de Flanges RF Forjados

Com mais de uma década de experiência no setor de forjados de precisão, a Forjaria Jianing consolidou processos robustos que garantem a conformidade de seus produtos com as mais rigorosas normas internacionais. A empresa opera com sistema de gestão da qualidade certificado, realizando auditorias internas periódicas e mantendo rastreabilidade total dos lotes. A equipe técnica é composta por engenheiros metalurgistas e mecânicos com experiência em aplicações offshore, petroquímica e geração de energia. A capacidade de produção inclui flanges RF de 1/2 polegada a 48 polegadas, nas classes 150 a 2500 lbs, em aço-carbono, aço-liga e aço inoxidável. Para cada pedido, a empresa emite relatório de ensaios com indicação dos resultados de tração, dobramento, impacto e dureza, além de certificado de tratamento térmico. A Forjaria Jianing entende que a confiança do cliente se constrói com entregas pontuais e qualidade consistente – valores que orientam cada etapa do processo produtivo. Para esclarecer dúvidas técnicas ou solicitar uma cotação personalizada, entre em contato pelo (consulta: 176 9623 6479).

A escolha do flange RF forjado adequado é uma decisão estratégica que impacta a segurança, a produtividade e a rentabilidade dos sistemas industriais. Ao optar por um fornecedor que combina conhecimento técnico aprofundado, infraestrutura moderna e compromisso com a qualidade, o engenheiro reduz incertezas e agrega valor ao seu projeto. A Forjaria Jianing coloca à disposição do mercado sua expertise na fabricação de flanges forjados com face RF, oferendo suporte desde a fase de especificação até a entrega final. Acesse o site oficial para conhecer o catálogo completo de produtos e as capacidades técnicas da empresa.
