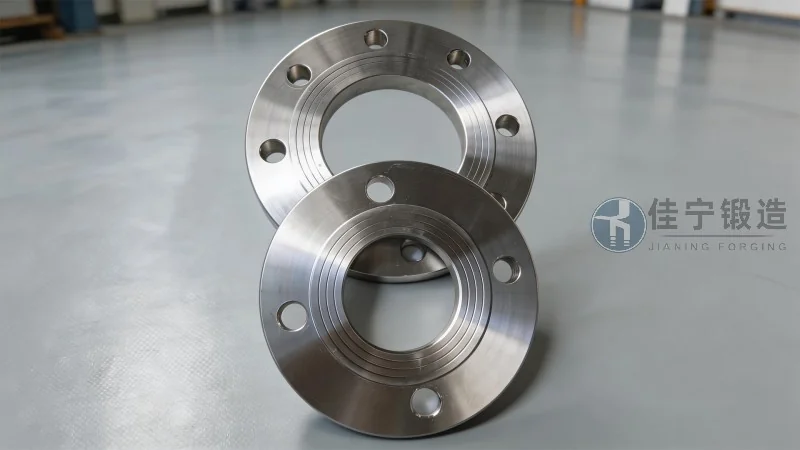

Introdução ao Flange PN2.5 e Características de Desempenho

Os flanges são componentes essenciais em sistemas de tubulações industriais, responsáveis por garantir a conexão segura entre tubos, válvulas e equipamentos. Dentro da vasta gama de classes de pressão disponíveis no mercado, o flange PN2.5 ocupa uma posição estratégica por atender aplicações de baixa pressão com alto nível de confiabilidade e custo-benefício. A sigla PN deriva do termo alemão "Druckstufe", indicando a pressão nominal de trabalho, e o valor 2,5 refere-se à pressão máxima admissível de 2,5 bar (aproximadamente 0,25 MPa) em temperatura ambiente. Este artigo tem como objetivo apresentar uma análise aprofundada sobre as características técnicas, materiais, normas aplicáveis e desempenho dos flanges PN2.5, oferecendo subsídios para engenheiros, projetistas e profissionais de manutenção que buscam especificar componentes seguros e duráveis. A Forjaria Jianing, empresa com ampla experiência na fabricação de conexões forjadas, desenvolve esse tipo de flange seguindo rigorosos padrões internacionais, garantindo que cada peça atenda às exigências operacionais dos mais diversos setores, como saneamento, irrigação, sistemas de água fria e processos químicos de baixa pressão. Neste contexto, compreender detalhadamente as especificações do flange PN2.5 não apenas auxilia na correta seleção do componente, mas também contribui para a eficiência e longevidade do sistema como um todo.

O que é um flange PN2.5 e sua classificação técnica

O flange PN2.5 é classificado dentro da série de pressões nominais definidas pela norma ISO 7005, EN 1092-1 e DIN 2501, sendo um dos valores mais baixos da escala, ao lado de PN6, PN10 e PN16. Essa classificação indica que o flange pode suportar uma pressão interna de até 2,5 bar quando a temperatura do fluido não ultrapassa 20°C. Em temperaturas mais elevadas, a pressão admissível deve ser reduzida conforme fatores de correção previstos em normas técnicas. A geometria do flange PN2.5 segue dimensões padronizadas, como diâmetro externo, espessura, número e tamanho dos furos, além do diâmetro do círculo de parafusos. Essas dimensões variam conforme o diâmetro nominal (DN) do tubo, que pode ir desde DN10 até valores superiores a DN1000, dependendo da aplicação. A face de vedação mais comum para este tipo de flange é a face plana (FF) ou face elevada (RF), sendo que a escolha depende do tipo de junta e das condições de serviço. Em sistemas de baixa pressão, como linhas de água de resfriamento ou redes de distribuição de água potável, o flange PN2.5 oferece solução econômica sem comprometer a segurança estrutural, desde que corretamente dimensionado e instalado.

Características de desempenho e vantagens operacionais

O desempenho de um flange PN2.5 está diretamente relacionado à sua capacidade de manter a vedação sob condições de pressão e temperatura controladas. Uma das principais vantagens é a leveza em comparação com flanges de classes superiores, facilitando o manuseio, transporte e montagem em campo. A espessura reduzida do flange PN2.5, quando comparada a um flange PN16 do mesmo diâmetro, resulta em menor quantidade de material, o que impacta positivamente no custo final do projeto. No entanto, é fundamental que a fabricação siga rigorosamente as tolerâncias dimensionais estabelecidas pelas normas, pois desvios podem comprometer a distribuição uniforme das tensões nos parafusos e provocar vazamentos. A Forjaria Jianing utiliza processos de forjamento a quente e usinagem de precisão para garantir que cada flange apresente superfícies de vedação lisas e sem porosidades, aumentando a confiabilidade da junta. Além disso, a resistência mecânica do flange PN2.5 é suficiente para suportar cargas de tração e compressão típicas de sistemas de tubulação de baixa pressão, desde que o material selecionado seja compatível com o fluido transportado. Em ensaios de estanqueidade realizados em laboratório, flanges PN2.5 fabricados em aço carbono ou aço inoxidável demonstram desempenho consistente, com taxas de vazamento praticamente nulas quando montados com juntas apropriadas e torque adequado nos parafusos.

Materiais utilizados na fabricação do flange PN2.5

A escolha do material para o flange PN2.5 deve considerar fatores como resistência à corrosão, temperatura de operação e compatibilidade com o fluido. Os materiais mais comuns incluem:

• Aço carbono (ASTM A105, DIN C22.8): indicado para água, óleo, gás e vapor em temperaturas moderadas, oferecendo boa relação custo-benefício e resistência mecânica adequada para pressões de até 2,5 bar.
• Aço inoxidável (ASTM A182 F304/F316): recomendado para ambientes corrosivos, como indústria química, alimentícia e farmacêutica, onde a pureza do fluido é crítica.
• Ferro fundido nodular (GGG40): utilizado em sistemas de saneamento e irrigação, combinando resistência à corrosão atmosférica com menor peso.
• Ligas especiais: em casos de temperaturas extremas ou fluidos agressivos, podem ser empregados aços inoxidáveis duplex ou superligas de níquel, embora o custo seja mais elevado.

A Forjaria Jianing realiza a rastreabilidade de cada lote de matéria-prima, assegurando que os certificados de qualidade acompanhem todos os flanges produzidos. Ensaios de tração, dureza e análise química são procedimentos padrão na linha de produção, garantindo que o material atenda às especificações da norma aplicável. Para o flange PN2.5, a tenacidade do material é um fator relevante, especialmente em regiões com temperaturas ambientes baixas, onde a fragilização pode ocorrer em aços carbono comuns.

Processo de fabricação e controle de qualidade

A produção de flanges PN2.5 na Forjaria Jianing segue um fluxo controlado que vai desde a seleção da matéria-prima até o acabamento final. O processo inicia com o corte de tarugos de aço, que são aquecidos em fornos de indução a temperaturas entre 1100°C e 1250°C, dependendo da liga. Em seguida, o material é submetido ao forjamento em prensas hidráulicas ou martelos de forja, que conferem a geometria desejada e refinam a estrutura granular do metal, eliminando possíveis vazios internos. Após o forjamento, as peças passam por tratamento térmico de normalização ou recozimento, aliviando tensões residuais e ajustando a dureza. A usinagem é realizada em centros de usinagem CNC de alta precisão, onde as faces de vedação, os furos para parafusos e os chanfros são executados conforme desenho técnico. Cada flange é submetido a inspeção dimensional com calibradores e instrumentos de medição calibrados, e as superfícies são verificadas visualmente quanto a trincas, inclusões ou porosidades. Para garantir a estanqueidade, amostras representativas de cada lote passam por teste hidrostático a 1,5 vezes a pressão nominal (3,75 bar), conforme orientação das normas EN 10269 ou ASTM. Esse rigor no controle de qualidade assegura que o flange PN2.5 da Forjaria Jianing ofereça desempenho confiável mesmo em aplicações críticas, como estações de tratamento de água e sistemas de combate a incêndio.

Normas técnicas aplicáveis ao flange PN2.5

O flange PN2.5 é fabricado de acordo com diversas normas internacionais, sendo as mais relevantes:

• EN 1092-1: norma europeia que estabelece dimensões, tolerâncias e pressões nominais para flanges de aço, válida para PN2,5, PN6, PN10, PN16, entre outras classes.
• ISO 7005: padrão internacional que harmoniza as dimensões de flanges metálicos, facilitando a intercambialidade entre fabricantes.
• DIN 2501: norma alemã que define as dimensões para flanges de aço com face plana ou elevada, amplamente utilizada em projetos de engenharia.
• ASME B16.5: embora esta norma americana utilize a classe de pressão (Class 150, 300 etc.), existe correspondência aproximada para PN2.5 em aplicações de baixa pressão, porém com diferenças dimensionais que devem ser avaliadas caso a caso.

Para o mercado brasileiro, a norma ABNT NBR 7675 também estabelece requisitos para flanges de aço carbono e inoxidável, alinhada às diretrizes internacionais. A Forjaria Jianing mantém seu sistema de gestão da qualidade certificado, e todos os flanges PN2.5 produzidos são acompanhados de documentação técnica que comprova a conformidade com a norma solicitada pelo cliente.

Aplicações típicas do flange PN2.5 em sistemas industriais

Devido à sua pressão nominal reduzida, o flange PN2.5 é especialmente indicado para sistemas onde a pressão de trabalho não ultrapassa 2,5 bar. As aplicações mais comuns incluem:

• Sistemas de abastecimento de água potável e redes de distribuição predial, onde a pressão raramente excede 1,0 MPa (10 bar) e a classe PN2.5 é suficiente para trechos de baixa pressão.
• Estações de tratamento de água e efluentes, conectando tanques, bombas e válvulas em linhas de baixa pressão.
• Sistemas de irrigação agrícola, onde a tubulação opera com pressões moderadas e o custo do flange é fator determinante.
• Circuitos de água de resfriamento em indústrias, incluindo torres de resfriamento e trocadores de calor de baixa pressão.
• Linhas de vapor de baixa pressão (até 0,25 MPa), como em sistemas de aquecimento predial.
• Indústria química e farmacêutica para transporte de fluidos não corrosivos ou com baixa agressividade.

Em cada uma dessas aplicações, a escolha do flange PN2.5 contribui para a redução de custos de material e instalação, sem comprometer a segurança operacional, desde que o projeto hidráulico e mecânico esteja corretamente dimensionado.

Critérios de seleção e dimensionamento para flanges PN2.5

Ao especificar um flange PN2.5, o engenheiro deve considerar variáveis como: diâmetro nominal do tubo, temperatura máxima de operação, tipo de fluido (corrosivo, inflamável, etc.), material da junta e condições ambientais. Para temperaturas acima de 20°C, a pressão admissível deve ser reduzida conforme tabelas de desclassificação fornecidas pelas normas. Por exemplo, a EN 1092-1 indica que para aço carbono a 200°C, a pressão máxima para PN2.5 deve ser limitada a aproximadamente 1,8 bar. Além disso, a quantidade e o torque dos parafusos devem ser calculados para garantir uma compressão uniforme da junta, evitando deformações no flange. A Forjaria Jianing disponibiliza tabelas técnicas e suporte de engenharia para auxiliar os clientes na escolha correta, considerando que cada projeto tem suas particularidades. Em sistemas que operam com ciclos térmicos frequentes, recomenda-se o uso de flanges com face elevada e juntas espiraladas ou metálicas, que oferecem maior resiliência. A intercambialidade com outros fabricantes é garantida quando as dimensões seguem rigorosamente a norma, mas é sempre prudente verificar a compatibilidade antes da montagem.

Manutenção, instalação e cuidados operacionais

A instalação correta do flange PN2.5 é fundamental para evitar vazamentos e prolongar a vida útil do conjunto. Recomenda-se:

• Limpeza das superfícies de vedação antes da montagem, removendo sujeira, graxa ou resíduos de solda.
• Utilização de juntas compatíveis com o fluido e a pressão, como juntas de borracha nitrílica (NBR) para água, ou juntas de PTFE para produtos químicos.
• Aplicação de torque nos parafusos em sequência cruzada, com uso de chave torquímetro calibrada, respeitando os valores indicados pelo fabricante (geralmente entre 20 e 80 Nm, dependendo do diâmetro e do material).
• Não exceder o torque máximo especificado, pois isso pode deformar a face do flange ou romper os parafusos.
• Em sistemas submetidos a vibrações, recomenda-se o uso de arruelas de pressão ou porcas autotravantes.

A manutenção periódica deve incluir inspeção visual das faces de vedação, verificação de corrosão e substituição de juntas após desmontagens. Flanges PN2.5 que apresentem deformação permanente, trincas ou corrosão profunda devem ser substituídos imediatamente. A Forjaria Jianing oferece orientação técnica para a instalação e manutenção, além de disponibilizar peças de reposição com rapidez, minimizando paradas não programadas.

Vantagens competitivas da Forjaria Jianing na produção de flanges PN2.5

A Forjaria Jianing se destaca no mercado de conexões forjadas pela combinação de tecnologia avançada, rigor no controle de qualidade e atendimento personalizado. Na fabricação de flanges PN2.5, a empresa investe em máquinas de forjamento de última geração e em sistemas de medição tridimensional que garantem precisão dimensional dentro de tolerâncias inferiores a 0,1 mm. Além disso, o estoque prévio de matérias-primas de diferentes ligas permite prazos de entrega reduzidos, atendendo desde pequenas encomendas até grandes projetos industriais. A equipe de engenharia da Forjaria Jianing está disponível para auxiliar na especificação técnica, inclusive com simulações de tensão e recomendações de materiais alternativos quando necessário. Cada flange produzido recebe identificação individual com lote e data de fabricação, assegurando rastreabilidade completa. Para clientes que necessitam de certificação de terceira parte, a empresa pode providenciar ensaios adicionais, como ultrassom ou líquidos penetrantes. A reputação construída ao longo de décadas no setor de forjaria é reflexo da confiabilidade dos produtos, e os flanges PN2.5 são parte importante desse portfólio.

Considerações econômicas e tendências de mercado para 2026

O mercado de flanges de baixa pressão, incluindo a classe PN2.5, deve apresentar crescimento estável nos próximos anos, impulsionado por investimentos em infraestrutura hídrica e saneamento básico em países emergentes. Segundo projeções de 2026, a demanda por componentes para redes de distribuição de água deve aumentar cerca de 4% ao ano, com destaque para soluções de baixo custo que não abram mão da qualidade. Nesse cenário, o flange PN2.5 se posiciona como alternativa econômica frente a classes superiores, especialmente em projetos onde a pressão de operação é naturalmente baixa. A Forjaria Jianing acompanha essas tendências otimizando seus processos produtivos para reduzir o consumo energético e o desperdício de material, resultando em preços competitivos sem sacrificar a conformidade técnica. Além disso, a empresa investe em certificações ambientais e de responsabilidade social, alinhando-se às exigências de sustentabilidade cada vez mais presentes nas licitações e contratos internacionais.

Conclusão e recomendações finais

A escolha de um flange PN2.5 adequado requer conhecimento técnico que vai além do simples valor de pressão nominal. É necessário analisar as condições reais de operação, o material do flange, as dimensões padronizadas, a compatibilidade com o sistema de tubulação e a qualidade do processo de fabricação. A Forjaria Jianing, com sua experiência em forjaria e compromisso com a excelência, oferece produtos que atendem a todas essas exigências, proporcionando segurança, durabilidade e facilidade de instalação. Para profissionais que desejam especificar com confiança, recomenda-se consultar as fichas técnicas detalhadas e, se possível, realizar visitas técnicas à fábrica para conhecer os processos de controle de qualidade. Ao optar por flanges PN2.5 da Forjaria Jianing, o cliente adquire não apenas um componente, mas a garantia de um parceiro industrial dedicado ao sucesso do projeto. Para mais informações técnicas, orçamentos ou suporte na seleção do flange ideal, entre em contato com a equipe da Forjaria Jianing (consultar fornecedor para número de contato).

A Forjaria Jianing está comprometida em fornecer soluções que aliam desempenho, economia e responsabilidade técnica, consolidando-se como referência no mercado de flanges forjados para baixa pressão.
