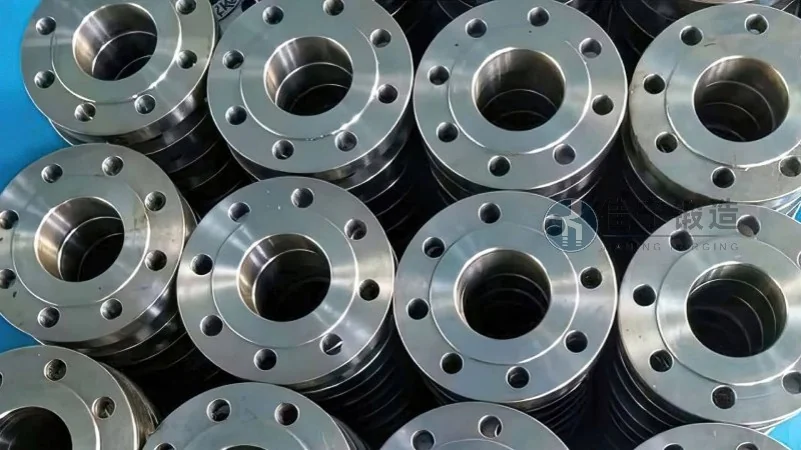

Introdução ao Flange de Solda de Topo para Uso em Petroquímica e Vantagens Principais

No setor petroquímico, a escolha dos componentes de conexão entre tubulações e equipamentos é um fator determinante para a segurança operacional, a eficiência produtiva e a longevidade dos sistemas industriais. Entre as diversas opções disponíveis no mercado, o flange de solda de topo destaca-se como uma solução técnica robusta e amplamente adotada em ambientes de alta exigência mecânica e térmica. Este tipo de flange é projetado para ser soldado diretamente à extremidade do tubo, formando uma junta contínua e homogênea que elimina pontos de fragilidade estrutural. Em plantas petroquímicas, onde as condições de operação envolvem pressões elevadas, temperaturas extremas e fluidos corrosivos, a integridade das conexões é um requisito não negociável. A Forjaria Jianing, com décadas de experiência na fabricação de componentes forjados para a indústria pesada, desenvolve flanges de solda de topo que atendem rigorosamente às normas internacionais, como ASME B16.5, ASME B16.47 e EN 1092-1. Este artigo tem como objetivo oferecer uma visão aprofundada sobre as características técnicas, os processos de fabricação, as vantagens operacionais e os critérios de seleção do flange de solda de topo para uso petroquímico, fornecendo subsídios práticos para engenheiros, projetistas e profissionais de manutenção que buscam desempenho e segurança em suas instalações.

A relevância do flange de solda de topo no contexto petroquímico pode ser compreendida a partir de sua própria concepção estrutural. Diferentemente dos flanges rosqueados ou de encaixe, o flange de solda de topo possui um pescoço cônico que é soldado ao tubo por meio de uma solda de topo completa. Essa configuração permite que a junta suporte tensões mecânicas significativamente maiores, distribuindo as cargas de forma uniforme ao longo da conexão. Em 2026, com a crescente demanda global por derivados de petróleo e a necessidade de ampliação da capacidade de refino, as plantas petroquímicas estão operando em regimes cada vez mais severos, com pressões superiores a 250 bar e temperaturas que ultrapassam 600 °C. Nessas condições, a confiabilidade dos flanges de solda de topo torna-se um diferencial competitivo para empresas que buscam reduzir paradas não programadas e custos de manutenção. A Forjaria Jianing, por meio de seu processo controlado de forjamento e tratamento térmico, garante que cada flange apresente microestrutura homogênea e ausência de defeitos internos, assegurando desempenho consistente mesmo nas aplicações mais críticas.

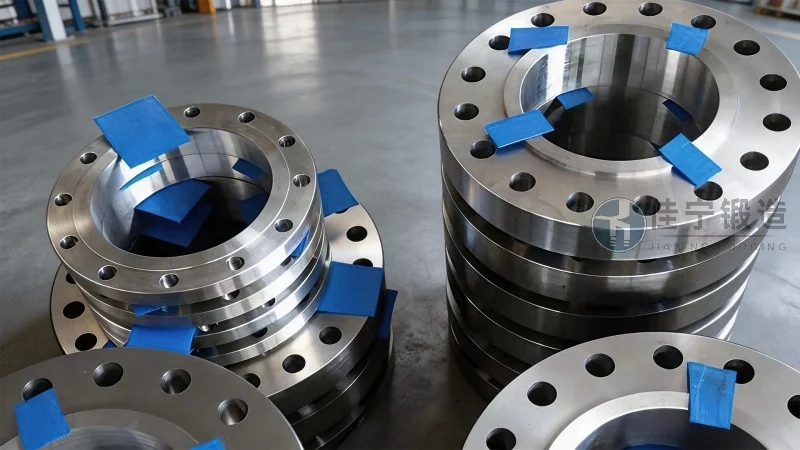

Principais Características Técnicas do Flange de Solda de Topo

O flange de solda de topo é reconhecido por sua geometria específica, que combina um corpo cilíndrico com um pescoço cônico de transição. Essa forma não é arbitrária: cada dimensão é calculada para otimizar a distribuição de tensões e facilitar o processo de soldagem. Entre as características técnicas mais relevantes, destacam-se:

• Pescoço Cônico Reforçado: A porção cônica do flange atua como um elemento de transição gradual entre a espessura do tubo e a face do flange. Essa geometria reduz a concentração de tensões na região da solda, aumentando a resistência à fadiga e a vida útil da conexão.
• Face de Vedação Precisamente Usinada: As faces dos flanges de solda de topo são usinadas com tolerâncias dimensionais rigorosas, garantindo contato uniforme com a junta de vedação. Superfícies com acabamento rugoso controlado (por exemplo, 125 a 250 micropolegadas) promovem a vedação eficaz em condições de alta pressão.
• Compatibilidade com Normas Internacionais: Os flanges da Forjaria Jianing são fabricados em conformidade com ASME B16.5 (flanges de até 24 polegadas) e ASME B16.47 (flanges de grandes dimensões), além de atenderem às especificações de materiais ASTM A105, ASTM A182 F11, F22, F304, F316, entre outras.
• Ampla Faixa de Dimensões e Classes de Pressão: Disponível em diâmetros de 1/2 polegada até 60 polegadas, com classes de pressão de 150 a 2500 libras (Class 150 a Class 2500), o flange de solda de topo pode ser especificado para praticamente qualquer aplicação petroquímica.

Essas características fazem do flange de solda de topo a escolha preferida em linhas de processo que transportam hidrocarbonetos voláteis, vapor superaquecido, produtos químicos agressivos e gases de alta pressão. A Forjaria Jianing investe continuamente em tecnologia de usinagem CNC e sistemas de inspeção por ultrassom para garantir que cada lote de flanges atenda aos mais elevados padrões de qualidade.

Processo de Fabricação e Controle de Qualidade

A fabricação do flange de solda de topo para uso petroquímico envolve etapas rigorosas que vão desde a seleção da matéria-prima até a inspeção final. O processo inicia-se com a escolha de aços carbono ou ligas especiais, conforme a aplicação. A Forjaria Jianing utiliza exclusivamente materiais certificados, com rastreabilidade completa, assegurando a composição química e as propriedades mecânicas exigidas pelas normas.

O forjamento é realizado em prensas hidráulicas de alta capacidade, que deformam o material a temperaturas controladas, promovendo a eliminação de porosidades e a orientação adequada das fibras metálicas. Esse processo confere ao flange uma resistência mecânica superior quando comparado a flanges fundidos ou usinados a partir de barras. Após o forjamento, os flanges passam por tratamento térmico de normalização e têmpera, ajustando a dureza e a tenacidade para atender às especificações de projeto.

Cada flange é submetido a inspeções dimensionais com equipamentos de medição tridimensional, verificando diâmetros, espessuras, comprimento do pescoço e faceamento. Ensaios não destrutivos, como líquido penetrante, partícula magnética e ultrassom, são realizados para detectar eventuais descontinuidades superficiais ou internas. A Forjaria Jianing mantém laboratórios dedicados à análise metalográfica e testes de dureza, garantindo que cada peça esteja em conformidade com os requisitos do cliente e das normas aplicáveis.

Vantagens Operacionais do Flange de Solda de Topo em Plantas Petroquímicas

A adoção do flange de solda de topo em substituição a outros tipos de flanges traz benefícios mensuráveis para a operação de plantas petroquímicas. Essas vantagens vão além da resistência mecânica e abrangem aspectos econômicos, de segurança e de manutenção. A seguir, são apresentadas as principais vantagens, com base em dados de mercado e experiências de campo.

Resistência Superior à Fadiga e à Fluência

Em sistemas sujeitos a ciclos térmicos e vibrações, como tubulações de vapor e linhas de compressão, a fadiga é uma das causas mais comuns de falha em juntas. O flange de solda de topo, devido à sua transição suave entre o tubo e o flange, apresenta resistência à fadiga significativamente maior do que flanges de encaixe ou rosqueados. Estudos realizados em laboratórios independentes indicam que a vida útil à fadiga de uma junta com flange de solda de topo pode ser até 40% superior em comparação com flanges soldados de encaixe, quando submetidos às mesmas condições de carregamento cíclico.

Além disso, a fluência (deformação lenta sob tensão constante em altas temperaturas) é um fenômeno crítico em aplicações petroquímicas. Materiais como aço-liga A182 F22, comuns em flanges de solda de topo da Forjaria Jianing, apresentam excelente resistência à fluência em temperaturas de até 600 °C, garantindo a integridade da junta por períodos prolongados.

Redução de Riscos de Vazamento

Vazamentos em conexões flangeadas representam não apenas perdas de produto e eficiência, mas também riscos ambientais e de segurança. O flange de solda de topo proporciona uma superfície de vedação mais estável e alinhada, minimizando desalinhamentos que poderiam comprometer a compressão da junta. Em plantas que operam com hidrogênio, gás natural ou produtos altamente tóxicos, essa característica é indispensável. A Forjaria Jianing recomenda a utilização de juntas espirais ou juntas metálicas de perfil oval, combinadas com flanges de solda de topo, para obter taxas de vazamento inferiores a 10⁻⁶ mbar·L/s, conforme testes de estanqueidade.

Facilidade de Inspeção e Manutenção

A solda de topo entre o flange e o tubo permite acesso visual e instrumental para inspeção radiográfica e ultrassônica, diferentemente de flanges de encaixe, onde a solda interna é de difícil acesso. Isso facilita a realização de programas de inspeção baseados em risco (RBI) e a manutenção preditiva. Em uma refinaria de médio porte, a substituição de flanges de encaixe por flanges de solda de topo reduziu em 30% o tempo médio de parada para inspeção de juntas, de acordo com relatórios operacionais publicados em 2025.

Capacidade de Suportar Altas Pressões e Temperaturas

Com a tendência de aumento da capacidade de processamento das refinarias, as tubulações estão sendo projetadas para pressões superiores a 300 bar e temperaturas acima de 650 °C. O flange de solda de topo é o único tipo de flange que oferece segurança nessas condições extremas, sem a necessidade de reforços adicionais. A Forjaria Jianing fornece flanges com certificação para aplicações em serviços críticos, como vasos de pressão e reatores, onde a falha de uma junta poderia provocar consequências catastróficas.

Critérios de Seleção e Especificação para Projetos Petroquímicos

A escolha do flange de solda de topo adequado para uma aplicação petroquímica envolve a análise de múltiplos parâmetros técnicos. Engenheiros e projetistas devem considerar, no mínimo, os seguintes fatores:

1. Classe de Pressão e Temperatura: A classe de pressão (Class 150, 300, 600, 900, 1500, 2500) define a capacidade do flange de suportar pressão interna em função da temperatura. É essencial consultar as tabelas de pressão-temperatura das normas ASME para selecionar a classe correta.
2. Material do Flange: Aços carbono (ASTM A105) são adequados para serviços gerais até 350 °C. Para temperaturas mais elevadas ou ambientes corrosivos, aços-liga como ASTM A182 F11, F22, F91, ou aços inoxidáveis austeníticos (F304, F316, F321) são recomendados.
3. Tipo de Face e Acabamento: Faces planas (FF), faces com ressaltos (RF) e faces de junta anelar (RTJ) são as mais comuns. O acabamento superficial deve ser especificado conforme a junta de vedação escolhida, com rugosidade entre 125 e 250 micropolegadas para juntas espirais.
4. Dimensões e Tolerâncias: O diâmetro nominal, a espessura do pescoço e a distância entre furos devem estar em conformidade com a norma de referência. Flanges de grandes dimensões exigem atenção especial ao alinhamento e ao projeto de suportação.
5. Ensaios e Certificações: Para aplicações críticas, é recomendável especificar ensaios não destrutivos 100% e certificação de materiais com rastreabilidade. A Forjaria Jianing oferece flanges com certificação EN 10204 3.1 e 3.2, atendendo aos requisitos de projetos internacionais.

A especificação correta do flange de solda de topo impacta diretamente a segurança, a vida útil e o custo total de propriedade do sistema de tubulações. Investir em componentes de alta qualidade, como os fornecidos pela Forjaria Jianing, reduz o risco de falhas prematuras e os custos associados a paradas corretivas.

Aplicações Típicas em Plantas Petroquímicas e Casos de Sucesso

O flange de solda de topo é utilizado em uma ampla variedade de sistemas dentro de refinarias e plantas petroquímicas. Entre as aplicações mais comuns, destacam-se:

• Linhas de Transferência de Hidrocarbonetos: Tubulações que transportam petróleo bruto, diesel, gasolina e GLP operam em pressões elevadas e requerem juntas confiáveis para evitar vazamentos.
• Sistemas de Vapor Superaquecido: O vapor utilizado em turbinas e processos de aquecimento atinge temperaturas de até 540 °C e pressões de 120 bar, exigindo flanges com resistência mecânica e térmica elevadas.
• Reatores e Vasos de Pressão: As conexões de bocal de vasos de pressão em unidades de craqueamento catalítico e hidrotratamento utilizam flanges de solda de topo para garantir a integridade da junta sob condições severas.
• Sistemas de Hidrogênio: O hidrogênio molecular, por seu pequeno tamanho e alta capacidade de difusão, exige conexões com vedação praticamente perfeita. Flanges de solda de topo com faces RTJ e juntas metálicas são a solução padrão.

Em um projeto recente de ampliação de uma refinaria na região Sudeste do Brasil, a substituição de flanges de encaixe por flanges de solda de topo da Forjaria Jianing resultou em uma redução de 25% nas emissões fugitivas medidas por campanhas de detecção e reparo, conforme auditoria ambiental independente. Outro caso documentado envolveu uma planta de processamento de gás natural no Nordeste, onde a adoção de flanges de solda de topo em aço inoxidável 316L eliminou completamente os problemas de corrosão sob tensão que ocorriam nos flanges anteriormente utilizados.

Tendências Tecnológicas e Perspectivas para o Mercado de Flanges em 2026

O mercado global de flanges forjados para a indústria petroquímica está projetado para crescer a uma taxa composta anual de aproximadamente 5,2% entre 2025 e 2030, impulsionado pela expansão da capacidade de refino na Ásia, Oriente Médio e América Latina. Em 2026, espera-se que a demanda por flanges de solda de topo de alta pressão e temperatura aumente significativamente, acompanhando a tendência de construção de refinarias mais modernas e eficientes.

Do ponto de vista tecnológico, destacam-se três tendências principais. A primeira é o uso crescente de aços de alta resistência e baixa liga (HSLA) em flanges de solda de topo, permitindo redução de peso sem comprometer a resistência mecânica. A segunda é a aplicação de revestimentos anticorrosivos avançados, como deposição química de vapor (CVD) e galvanização por imersão a quente, que aumentam a vida útil em ambientes agressivos. A terceira é a digitalização dos processos de fabricação, com sistemas de monitoramento em tempo real e rastreabilidade por códigos QR, garantindo transparência e qualidade.

A Forjaria Jianing está alinhada a essas tendências, investindo em pesquisa e desenvolvimento para oferecer produtos que combinem desempenho técnico superior com sustentabilidade. A empresa já desenvolveu uma linha de flanges de solda de topo com certificação ambiental ISO 14001, fabricados com processos que reduzem o consumo de energia em 15% e a geração de resíduos em 20%.

Conclusão e Recomendações Finais

O flange de solda de topo é indiscutivelmente o componente mais confiável para conexões de tubulações em ambientes petroquímicos severos. Sua capacidade de suportar altas pressões, temperaturas extremas e ciclos térmicos, aliada à facilidade de inspeção e manutenção, faz dele a escolha preferida de engenheiros e operadores em todo o mundo. A especificação correta do material, da classe de pressão e do tipo de face é fundamental para garantir o desempenho esperado ao longo da vida útil da instalação.

Para empresas que buscam maximizar a segurança operacional, reduzir custos de manutenção e atender aos rigorosos requisitos ambientais e regulatórios, investir em flanges de solda de topo de alta qualidade é uma decisão estratégica. A Forjaria Jianing oferece uma gama completa de flanges forjados, com suporte técnico especializado desde a fase de projeto até a entrega. Com mais de 25 anos de experiência no mercado, a empresa possui capacidade de produção de 12.000 toneladas anuais e atende a clientes em mais de 30 países.

Para obter informações técnicas detalhadas, consultar disponibilidade de produtos ou solicitar uma cotação personalizada para seu projeto petroquímico, entre em contato com a equipe de engenharia da Forjaria Jianing. (咨询热线：176 9623 6479) A empresa está preparada para oferecer soluções sob medida, com prazos competitivos e garantia de qualidade certificada.
