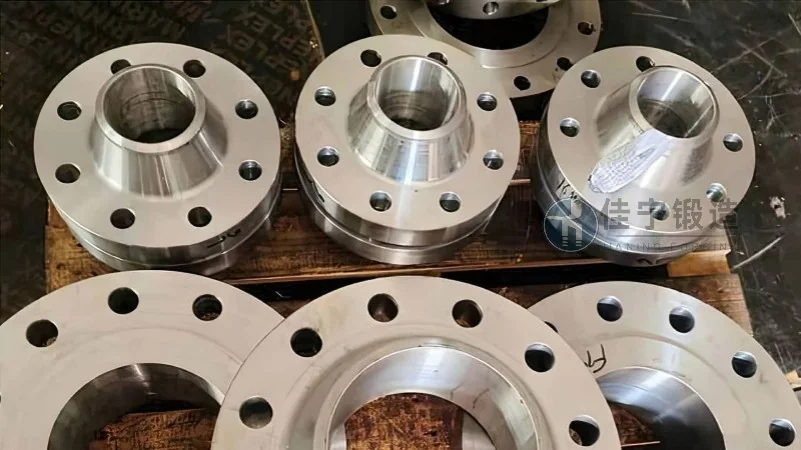

Introdução ao Flange DN40 e Características Vantajosas

O flange DN40 representa um componente essencial em sistemas de tubulação industrial, especialmente em aplicações que exigem segurança, vedação confiável e facilidade de manutenção. Na indústria de óleo e gás, petroquímica, saneamento e geração de energia, a escolha do flange adequado impacta diretamente a eficiência operacional e a longevidade do sistema. Este artigo aborda de forma aprofundada as características técnicas, vantagens funcionais e critérios de seleção do flange DN40, oferecendo um guia prático para engenheiros, projetistas e profissionais de manutenção que buscam especificar componentes de alta performance. A Forjaria Jianing, com sua trajetória consolidada na fabricação de conexões forjadas, desenvolve flanges DN40 que atendem rigorosamente às normas internacionais, combinando metalurgia avançada com processos de controle de qualidade sistemáticos. Compreender as particularidades deste componente é fundamental para garantir a integridade de sistemas pressurizados, evitar pontos de falha e otimizar custos operacionais ao longo do ciclo de vida da instalação. O mercado brasileiro de conexões industriais tem demonstrado crescimento consistente, impulsionado pela modernização de parques fabris e pela necessidade de substituição de componentes em plantas maduras. Nesse contexto, o flange DN40 surge como uma solução versátil, capaz de suportar pressões moderadas a elevadas, dependendo da classe de pressão especificada, e de se adaptar a diferentes fluidos, desde água tratada até hidrocarbonetos agressivos. A seguir, exploraremos em detalhes as dimensões normalizadas, os materiais de fabricação, os tipos de faceamento e as vantagens comparativas que tornam o flange DN40 uma escolha técnica robusta para projetos industriais.

Dimensões Normalizadas e Especificações Técnicas do Flange DN40

O flange DN40, conforme classificação nominal da norma DIN EN 1092-1 e ASME B16.5, possui um diâmetro nominal de 40 milímetros, correspondendo a aproximadamente 1.1/2 polegadas. Esta bitola intermediária é amplamente utilizada em linhas de processo, linhas de instrumentação e conexões de equipamentos onde o fluxo volumétrico é moderado. O diâmetro externo do flange DN40 varia conforme a classe de pressão: para classe 150, o diâmetro externo típico é de 127 mm; para classe 300, sobe para 155 mm; e para classe 600, atinge 165 mm. O número de furos e o diâmetro do círculo de furação também seguem padrões específicos de cada classe, garantindo intercambiabilidade entre fabricantes que observam as mesmas normas. A espessura do flange DN40 é outro parâmetro crítico, pois define a capacidade de resistir a momentos fletores e esforços axiais sem deformação permanente. Por exemplo, um flange de aço carbono para classe 150 apresenta espessura mínima de 14,2 mm, enquanto para classe 600 a espessura mínima chega a 25,4 mm. A Forjaria Jianing fabrica flanges DN40 com tolerâncias dimensionais rigorosas, utilizando processos de usinagem CNC que asseguram concentricidade e paralelismo entre as faces. O comprimento total do flange, quando considerado o ressalto de vedação, segue a norma específica de cada projeto. Para aplicações que exigem rastreabilidade, os flanges são marcados a laser com informações como material, classe de pressão, lote de fabricação e logotipo do fabricante. A escolha da classe de pressão adequada deve considerar não apenas a pressão de trabalho máxima, mas também a temperatura de operação e os ciclos térmicos previstos ao longo da vida útil do sistema.

Materiais de Fabricação e Resistência à Corrosão

A seleção do material do flange DN40 é determinada pelas condições de serviço, incluindo composição química do fluido, temperatura, pressão e ambiente externo. Os aços carbono ASTM A105 e ASTM A350 LF2 são opções econômicas para serviços gerais com água, vapor, óleos lubrificantes e hidrocarbonetos não corrosivos. Para ambientes com presença de dióxido de carbono, sulfeto de hidrogênio ou cloretos, os aços inoxidáveis austeníticos ASTM A182 F304, F304L, F316 e F316L oferecem resistência superior à corrosão por pites e por frestas. Em aplicações criogênicas, como tanques de armazenamento de gases liquefeitos, o aço inoxidável austenítico mantém tenacidade adequada mesmo em temperaturas abaixo de -196°C. Para serviços com ácidos concentrados ou ambientes com alta agressividade química, ligas especiais como Inconel 625, Hastelloy C276 e Monel 400 são especificadas, embora com custo significativamente mais elevado. A Forjaria Jianing disponibiliza flanges DN40 em todas essas ligas, com certificação de matéria-prima e relatórios de ensaios mecânicos conforme requisitos das normas ASTM e NBR. O processo de forjamento a quente confere ao material uma microestrutura refinada, eliminando porosidades e inclusões que poderiam comprometer a vedação em serviços críticos. Após o forjamento, os flanges passam por tratamento térmico controlado, como normalização ou têmpera e revenido, para ajustar as propriedades mecânicas conforme a especificação do cliente. Ensaios não destrutivos como líquido penetrante, partículas magnéticas e ultrassom são realizados de forma amostral ou integral, dependendo do nível de inspeção contratado. Em 2026, a demanda por flanges em aços inoxidáveis duplex e super duplex tem crescido no mercado brasileiro, impulsionada por projetos offshore e de-processamento químico que exigem combinação de alta resistência mecânica e excelente resistência à corrosão sob tensão.

Tipos de Faceamento e Sistemas de Vedação

O faceamento do flange DN40 define a geometria de contato onde a junta de vedação atua, sendo determinante para o desempenho do sistema contra vazamentos. Os tipos mais comuns são face plana (FF), face elevada (RF), junta tipo anel (RTJ) e face macho-fêmea (MF). O faceamento elevado (RF) é o padrão para a maioria das aplicações industriais, com altura do ressalto variando entre 1,6 mm e 6,4 mm, conforme a classe de pressão. O flange DN40 com faceamento para anel metálico (RTJ) é utilizado em serviços de alta pressão e alta temperatura, como em linhas de vapor superaquecido e processos de refino, onde a junta metálica octogonal ou oval garante vedação metal-metal sob compressão controlada. O faceamento tipo macho-fêmea proporciona alinhamento preciso entre os flanges, reduzindo a probabilidade de desalinhamento e concentração de tensões nos parafusos. A rugosidade superficial da face de vedação é um parâmetro crítico: para juntas não metálicas, rugosidade entre 3,2 e 6,3 micrômetros é adequada; para juntas espiraladas e metálicas, rugosidade inferior a 1,6 micrômetros é recomendada. A Forjaria Jianing utiliza ferramentas de usinagem com insertos de metal duro e refrigeração abundante para obter acabamento superficial consistente, evitando marcas helicoidais que poderiam criar caminhos de fuga. A especificação da junta deve considerar a pressão de projeto, a temperatura e a compatibilidade química com o fluido. Juntas de grafite expandido com inserto metálico são amplamente utilizadas por sua resiliência térmica e química, enquanto juntas de PTFE modificado são indicadas para serviços com ácidos e bases fortes. O torque de aperto dos parafusos deve ser controlado com torquímetro calibrado, seguindo valores recomendados pelo fabricante da junta para evitar sobrecarga que poderia danificar o flange ou a própria junta.

Vantagens Operacionais do Flange DN40 em Sistemas Industriais

A utilização do flange DN40 oferece vantagens operacionais que impactam diretamente a confiabilidade e a eficiência dos sistemas de tubulação. Uma das principais vantagens é a facilidade de desmontagem e manutenção: diferentemente de conexões soldadas, o flange permite a rápida abertura do sistema para inspeção, limpeza de linhas, substituição de componentes internos como válvulas e filtros, e realização de testes hidrostáticos. Essa característica é particularmente valiosa em plantas que operam com paradas programadas reduzidas, onde cada hora de indisponibilidade representa perda financeira significativa. Em um estudo de caso recente, uma indústria química no polo de Camaçari substituiu conexões soldadas por flanges DN40 em linhas de amostragem e obteve redução de 40% no tempo médio de manutenção preventiva. Outra vantagem relevante é a possibilidade de utilizar diferentes materiais de junta entre flanges de mesmo padrão dimensional, permitindo adaptar o sistema a mudanças nas condições de processo sem substituir os flanges. A padronização dimensional do flange DN40 também simplifica a logística de estoque, pois um único flange pode servir a múltiplas aplicações dentro de uma faixa de pressão. A Forjaria Jianing observa que seus clientes têm optado cada vez mais por flanges DN40 forjados em vez de flanges laminados, devido à superior resistência à fadiga e à ausência de defeitos internos. O forjamento direciona o fluxo do metal, alinhando as fibras do material com as linhas de tensão, resultando em maior resistência à tração e ao choque térmico. Em sistemas sujeitos a vibrações, como linhas de compressor e bombas, o flange DN40 forjado demonstra vida útil prolongada em comparação com alternativas fundidas ou laminadas. Além disso, a disponibilidade de flanges DN40 com revestimentos especiais, como zincagem por imersão a quente ou pintura epóxi, amplia a proteção contra corrosão atmosférica em ambientes marinhos ou industriais agressivos. A escolha do revestimento deve considerar a temperatura máxima de operação e a compatibilidade com o fluido, evitando reações adversas que poderiam contaminar o produto ou acelerar a degradação do revestimento.

Critérios de Seleção e Especificação para Projetos

A especificação correta do flange DN40 em projetos de engenharia requer a análise de múltiplos parâmetros inter-relacionados. O primeiro critério é a classe de pressão, que deve ser selecionada com base na pressão máxima de trabalho admissível (PMTA) na temperatura de operação. As tabelas das normas ASME B16.5 e EN 1092-1 fornecem os valores de PMTA para cada material e classe de pressão, considerando temperaturas de até 454°C para aços carbono e 815°C para aços inoxidáveis austeníticos. Em 2026, a tendência de elevação das temperaturas de processo em plantas de geração de energia e refino tem levado engenheiros a especificar classes de pressão superiores àquelas tradicionalmente utilizadas, como a substituição de classe 150 por classe 300 em linhas de vapor de média pressão. O segundo critério é o tipo de faceamento, que deve ser compatível com a junta especificada e com o alinhamento das tubulações. Para linhas com desalinhamento angular previsto, o faceamento elevado oferece maior tolerância, enquanto o faceamento RTJ exige alinhamento mais preciso. O terceiro critério é o material, considerando não apenas a corrosão generalizada, mas também fenômenos localizados como corrosão sob tensão, corrosão por pites e corrosão intergranular. A Forjaria Jianing recomenda que o especificador solicite o relatório de análise química do material e os certificados de ensaios mecânicos, garantindo que a composição atende aos limites das normas. O quarto critério é o acabamento superficial da face de vedação, que deve ser especificado em função do tipo de junta. Para juntas espiraladas, a rugosidade deve estar entre 3,2 e 6,3 micrômetros; para juntas metálicas, abaixo de 1,6 micrômetros. A especificação dimensional completa deve incluir diâmetro externo, espessura, diâmetro do círculo de furação, número de furos e diâmetro dos furos, conforme a norma de referência. Em projetos internacionais, é comum a exigência de flanges com certificação de acordo com a Diretiva de Equipamentos sob Pressão (PED) da União Europeia ou com regulamentação local do país de destino. A rastreabilidade total do lote de fabricação é cada vez mais demandada, especialmente em indústrias farmacêuticas e alimentícias, onde a pureza do produto final pode ser afetada por contaminação metálica.

Processo Produtivo da Forjaria Jianing e Controle de Qualidade

A Forjaria Jianing adota um processo produtivo integrado para fabricação de flanges DN40, que combina tecnologia de forjamento a quente com usinagem de precisão e rigoroso controle de qualidade em cada etapa. O ciclo inicia com a seleção da matéria-prima, que é submetida a análise espectrométrica para verificação da composição química, garantindo que atende às faixas especificadas pela norma do material. Os tarugos são aquecidos em forno controlado por termopares, com temperatura monitorada continuamente para evitar queima do material ou crescimento excessivo de grão. O forjamento é realizado em prensa hidráulica de alta tonelagem, com matrizes projetadas para distribuir o fluxo do metal de forma homogênea, evitando dobras e segregações. Após o forjamento, os flanges passam por rebarbação e tratamento térmico, que pode incluir normalização, têmpera e revenido, conforme especificação do material e requisitos do cliente. A usinagem das faces, diâmetros e furos é feita em centros de usinagem CNC com ferramentas de corte de alta performance, garantindo tolerâncias dimensionais dentro dos limites especificados. O controle dimensional é realizado com instrumentos calibrados, como paquímetros digitais, micrômetros e projetores de perfil, em ambiente climatizado para minimizar erros de medição. A rugosidade superficial das faces de vedação é verificada com rugosímetro portátil, assegurando que atende ao valor especificado. Ensaios não destrutivos como líquido penetrante e ultrassom são aplicados de acordo com o nível de inspeção contratado, detectando descontinuidades superficiais e internas que poderiam comprometer o desempenho em serviço. A Forjaria Jianing possui laboratório certificado para realização de ensaios mecânicos, como tração, dureza e impacto Charpy, permitindo a emissão de certificados com dados reais do lote fabricado. A empresa também oferece serviço de tratamento superficial complementar, como fosfatização, zincagem ou pintura, com controle de espessura e aderência do revestimento. Cada flange DN40 recebe marcação individual com código de barras ou QR code, facilitando a rastreabilidade desde a matéria-prima até a expedição. （咨询热线：176 9623 6479）

Aplicações Típicas e Setores de Atuação

O flange DN40 encontra aplicação em uma ampla gama de setores industriais, cada um com requisitos específicos de material, classe de pressão e faceamento. No setor de óleo e gás, é utilizado em linhas de amostragem, drenos, ventilações e conexões de instrumentos, onde a confiabilidade da vedação é crítica para evitar vazamentos de hidrocarbonetos. Em plataformas offshore, a especificação de flanges DN40 em aço inoxidável duplex ou super duplex é comum devido à resistência à corrosão por água do mar e à alta resistência mecânica. Na indústria química e petroquímica, os flanges DN40 são empregados em linhas de aditivos, catalisadores e produtos intermediários, frequentemente com faceamento RTJ para serviços de alta pressão. No setor de saneamento, estações de tratamento de água e efluentes utilizam flanges DN40 em aço carbono com revestimento epóxi, em linhas de dosagem de produtos químicos e de coleta de amostras. A indústria farmacêutica exige flanges com acabamento superficial sanitário, com rugosidade inferior a 0,8 micrômetros e ausência de frestas que possam acumular resíduos, sendo comum o uso de flanges DN40 em aço inoxidável 316L com polimento eletroquímico. No setor de papel e celulose, os flanges DN40 são utilizados em linhas de licor branco, licor negro e vapor, com materiais resistentes à corrosão alcalina e à erosão por partículas sólidas. A geração de energia, tanto termelétrica quanto nuclear, utiliza flanges DN40 em sistemas de resfriamento, linhas de vapor auxiliar e circuitos de instrumentação, com requisitos rigorosos de rastreabilidade e certificação. Em 2026, a expansão do mercado brasileiro de biogás e biometano tem gerado demanda por flanges DN40 em aço inoxidável para linhas de gás bruto, que contém contaminantes corrosivos como sulfeto de hidrogênio e amônia. A Forjaria Jianing tem atendido projetos de pequenas e médias usinas de biogás com flanges dimensionados para pressões de trabalho de até 20 bar, com certificação de material e ensaios de estanqueidade.

Manutenção e Inspeção de Flanges DN40 em Operação

A manutenção adequada dos flanges DN40 é essencial para preservar a integridade do sistema de tubulação ao longo do tempo. A inspeção visual periódica deve verificar sinais de corrosão superficial, deformação das faces de vedação, desgaste dos furos dos parafusos e presença de trincas ou marcas de indentação causadas por aperto excessivo. A medição da espessura do flange com ultrassom permite detectar perda de material devido à corrosão uniforme ou localizada, comparando o valor medido com a espessura mínima admissível calculada conforme código de projeto. Em sistemas que operam em ciclos térmicos, a fadiga dos parafusos é uma preocupação, recomendando-se a substituição preventiva dos parafusos após um número determinado de ciclos ou após cada parada programada de grande porte. O torque de reaperto deve ser verificado com torquímetro após o primeiro ciclo térmico, quando ocorre o assentamento inicial da junta. A Forjaria Jianing recomenda que os flanges DN40 sejam inspecionados após eventos de sobrepressão ou choque térmico, como partidas a frio em sistemas de vapor. A substituição de juntas deve seguir o cronograma definido pelo fabricante da junta, considerando a degradação do material polimérico ou a fadiga do inserto metálico. Em serviços com fluidos agressivos, a inspeção interna do flange pode revelar corrosão na região de transição entre o ressalto de vedação e o corpo do flange, onde a tensão residual do forjamento combinada com o ambiente corrosivo pode acelerar o dano. A documentação das inspeções deve ser mantida em arquivo técnico, incluindo registros de medições, fotografias e relatórios de ensaios, para suportar análises de causa raiz em caso de falha. A implementação de um plano de inspeção baseado em risco (RBI) permite otimizar os intervalos de inspeção de acordo com a criticidade do sistema e o histórico de desempenho dos flanges em serviço.

Perspectivas Futuras e Tendências Tecnológicas

O mercado de flanges DN40 no Brasil e no mundo está evoluindo em resposta a tendências tecnológicas, regulatórias e de sustentabilidade. A digitalização da manufatura, com a implantação de sistemas MES e integração CAD-CAM, permite à Forjaria Jianing reduzir prazos de entrega e melhorar a precisão dimensional dos flanges. A utilização de sensores IoT em flanges inteligentes, equipados com dispositivos de monitoramento de torque, temperatura e vibração, começa a ser especificada em projetos de indústria 4.0, permitindo manutenção preditiva e redução de paradas não programadas. A sustentabilidade ambiental impulsiona a demanda por flanges fabricados com processos de menor consumo energético e com materiais reciclados ou de baixo carbono. Em 2026, a certificação ambiental de produtos e processos, como ISO 14001 e declarações ambientais de produto (EPD), tornou-se diferencial competitivo em licitações de grandes empreendimentos. A normalização técnica continua a evoluir, com a revisão periódica das normas ASME, EN e ISO para incorporar novos materiais, métodos de ensaio e requisitos de segurança. A Forjaria Jianing acompanha essas atualizações e participa de comitês técnicos setoriais, contribuindo para o desenvolvimento de especificações que equilibram desempenho técnico e viabilidade econômica. A capacitação profissional de engenheiros e técnicos em projeto, especificação e manutenção de flanges é um investimento estratégico para a indústria, reduzindo falhas prematuras e aumentando a confiabilidade operacional. Programas de treinamento oferecidos por fabricantes e associações técnicas abordam desde fundamentos de vedação até técnicas avançadas de análise de tensões em flanges. O futuro dos flanges DN40 aponta para maior integração com sistemas de monitoramento digital, materiais de maior desempenho e processos produtivos mais sustentáveis, mantendo a relevância deste componente clássico na engenharia de tubulações industriais.
