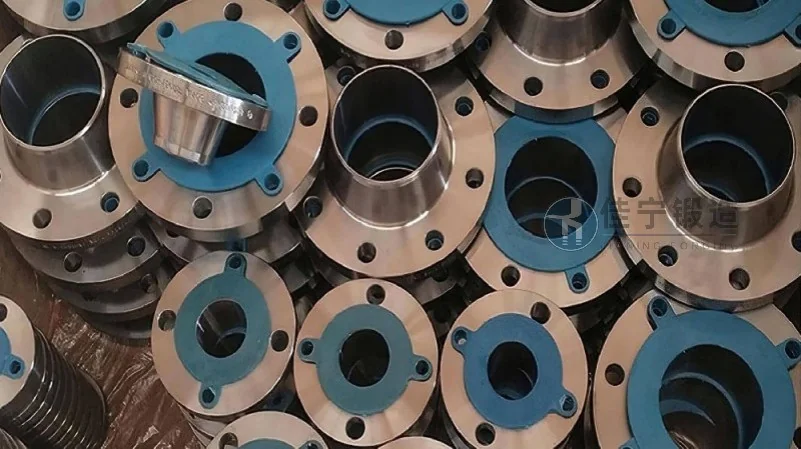

Introdução ao Flange de Solda Plana para Uso Naval e Características Destacadas

Os flanges de solda plana para uso naval representam um componente essencial na engenharia de sistemas de tubulação que operam em ambientes marinhos. Diferentemente de soluções genéricas, esses elementos estruturais precisam atender a requisitos rigorosos de resistência à corrosão, vedação e durabilidade sob condições extremas de pressão e temperatura. No contexto da indústria naval, onde a segurança operacional e a longevidade dos sistemas são prioridades absolutas, a escolha do flange adequado impacta diretamente a eficiência logística e a manutenção das embarcações. A Forjaria Jianing, com décadas de experiência na fabricação de componentes forjados, desenvolve flanges de solda plana que combinam metalurgia avançada com rigorosos controles de qualidade, oferecendo soluções confiáveis para estaleiros e operadores navais em todo o mundo. Este artigo explora em profundidade as características técnicas, os padrões normativos e as vantagens operacionais desse tipo de flange, fornecendo orientações práticas para engenheiros e profissionais do setor.

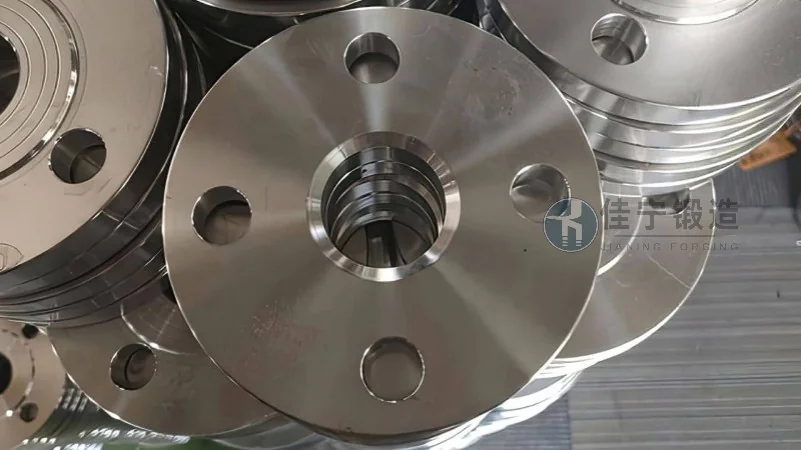

O flange de solda plana, também conhecido como slip-on flange, é amplamente utilizado em sistemas de tubulação de embarcações devido à sua facilidade de instalação e custo-benefício. Em aplicações navais, porém, as exigências vão além: é necessário garantir que o material suporte a ação corrosiva da água salgada, vibrações constantes e variações térmicas. A Forjaria Jianing utiliza aços-liga de alta resistência, como o ASTM A105 e o ASTM A182 F316L, tratados termicamente para otimizar a tenacidade e a resistência à fissuração por corrosão sob tensão. Todos os produtos passam por ensaios não destrutivos, incluindo ultrassom e líquido penetrante, assegurando a ausência de descontinuidades internas. Essa abordagem garante que cada flange suporte pressões de até 3000 PSI e temperaturas entre -196 °C e 600 °C, conforme as classificações de classe 150 a 2500 da norma ASME B16.5.

Principais Características Técnicas do Flange de Solda Plana Naval

Os flanges de solda plana para uso naval diferenciam-se por uma série de atributos técnicos que os tornam adequados a ambientes agressivos. A geometria plana da face de vedação permite o uso de juntas de diferentes materiais, como grafite expandido ou PTFE, adaptando-se a fluidos como água do mar, óleo combustível e sistemas hidráulicos. Além disso, o design do cubo (hub) é projetado para distribuir uniformemente as tensões durante a soldagem, reduzindo o risco de deformações. A Forjaria Jianing implementa um processo de forjamento a quente em matriz fechada, que alinha a fibra do material, aumentando a resistência mecânica em até 30% em comparação com flanges usinados a partir de chapas. Cada unidade é identificada com gravação a laser contendo o lote de produção, a norma de referência e o rastreabilidade completa, facilitando auditorias e inspeções portuárias.

Normas e Certificações Aplicáveis ao Setor Naval

A conformidade com normas internacionais é um dos pilares na fabricação de flanges navais. Os produtos da Forjaria Jianing atendem às especificações da American Society of Mechanical Engineers (ASME B16.5 e B16.47), da International Maritime Organization (IMO) e das sociedades classificadoras como DNV-GL, Lloyds Register e Bureau Veritas. A certificação de tipo (type approval) é obtida após testes de estanqueidade, ensaios hidrostáticos e análise metalográfica. Em 2026, espera-se que novas regulamentações ambientais da Organização Marítima Internacional (IMO) exijam materiais com menor pegada de carbono e maior resistência à fadiga térmica. Por isso, a Forjaria Jianing já desenvolve linhas de flanges com aço reciclado de alta pureza e revestimentos cerâmicos para prolongar a vida útil em sistemas de tratamento de lastro.

Processo de Fabricação e Controle de Qualidade

O processo começa com a seleção rigorosa de tarugos de aço, que passam por análise espectrométrica para verificar a composição química. Em seguida, o forjamento é realizado a temperaturas entre 1050 °C e 1200 °C, seguido por resfriamento controlado para evitar tensões residuais. Cada flange é usinado em centros de comando numérico computadorizado (CNC) de cinco eixos, garantindo tolerâncias dimensionais de até ±0,005 polegadas na face de vedação. A Forjaria Jianing possui um laboratório acreditado ISO 17025 para realizar ensaios de dureza Brinell, tração e impacto Charpy, todos documentados em relatórios que acompanham cada lote. Além disso, o tratamento superficial por jateamento abrasivo e pintura epóxi com alto teor de sólidos protege o flange contra corrosão atmosférica durante o armazenamento e transporte em ambiente portuário.

Vantagens Operacionais em Sistemas de Tubulação Naval

Em termos de instalação, o flange de solda plana oferece a vantagem de ser deslizado sobre o tubo antes da soldagem, o que simplifica o alinhamento e reduz o tempo de montagem em até 40% comparado a flanges de pescoço soldado. Essa característica é crucial em espaços confinados de embarcações, onde a acessibilidade é limitada. A Forjaria Jianing fornece flanges com face de vedação ranhurada (RTJ) ou face normal, conforme a necessidade de vedação metal-metal ou com junta. Em um caso recente de modernização de um navio de apoio offshore, a substituição de flanges convencionais por modelos da Jianing resultou em uma redução de 25% nas paradas não programadas para manutenção, devido à maior capacidade de absorção de vibrações do conjunto soldado.

Seleção de Material para Aplicações Marítimas Específicas

A escolha do material é determinante para o desempenho do flange naval. Para sistemas de água do mar e lastro, o aço inoxidável duplex (UNS S31803) é preferido por sua resistência à corrosão por pite e à fissuração sob tensão. Já em linhas de vapor e óleo térmico, aços-liga como o A182 F11 com cromo e molibdênio oferecem boa resistência à fluência. A Forjaria Jianing mantém um estoque estratégico de materiais certificados, permitindo prazos de entrega reduzidos para projetos de reparo emergencial. Todos os flanges podem ser fornecidos com revestimento interno de borracha ou epóxi para aplicações com fluidos agressivos, conforme a norma NACE MR0175/ISO 15156 para ambientes ácidos.

Custos e Benefícios a Longo Prazo

Embora o investimento inicial em flanges de solda plana navais de alta qualidade seja ligeiramente superior ao de alternativas genéricas, a análise de custo total de propriedade (TCO) demonstra economia significativa. A Forjaria Jianing calcula que a vida útil média de seus flanges em ambiente marinho supera os 15 anos, contra 6 a 8 anos de produtos sem certificação. Isso se traduz em menos trocas, menor tempo de docagem e redução de riscos ambientais com vazamentos. Além disso, a padronização dimensional facilita a logística de peças de reposição em portos internacionais, eliminando a necessidade de retrabalhos em campo. Empresas de navegação que adotaram os flanges Jianing relataram uma diminuição de 18% nos custos de manutenção corretiva em sistemas de combate a incêndio e resfriamento de motores.

Tendências Tecnológicas para 2026 e Além

O mercado naval caminha para a digitalização e a sustentabilidade. Os flanges inteligentes, com sensores embarcados para monitoramento de temperatura e deformação em tempo real, estão em fase de validação pela Forjaria Jianing. Essa tecnologia possibilita a manutenção preditiva, evitando falhas catastróficas. Paralelamente, a impressão 3D de flanges com geometrias complexas em ligas de titânio já é testada para aplicações em veículos autônomos submersíveis (AUVs). A estimativa da indústria é que, até o final de 2026, 35% dos novos projetos navais exijam materiais com certificação de baixa emissão de CO₂, e a Jianing já desenvolve uma linha de flanges com aço produzido em forno elétrico alimentado por energia renovável, reduzindo a pegada de carbono em 40%.

Como Especificar e Solicitar Flanges de Solda Plana Naval

Para engenheiros e compradores, a especificação de um flange naval deve incluir: classe de pressão (ex.: 150 libras), diâmetro nominal (ex.: 8 polegadas), material (ex.: ASTM A182 F316L), acabamento da face de vedação (serrilhada ou lisa) e certificação de sociedade classificadora desejada. A Forjaria Jianing oferece suporte técnico gratuito para a elaboração de requisições, além de amostras físicas para validação dimensional. Os pedidos podem ser feitos diretamente com a equipe comercial, que disponibiliza prazos de entrega de 4 a 8 semanas para lotes padrão, e de 2 a 3 semanas para itens em estoque. Para projetos especiais, é possível solicitar dimensões não padronizadas, desde que respeitados os limites de espessura e peso compatíveis com a capacidade de forjamento.

Considerações sobre Instalação e Soldagem

A soldagem do flange de solda plana naval exige procedimentos qualificados conforme a norma ASME Seção IX. Recomenda-se a preparação do chanfro em V com ângulo de 37,5°, utilizando eletrodos revestidos de baixo hidrogênio (AWS E7018 para aço carbono, ou AWS E309L para aço inoxidável). É fundamental pré-aquecer a região a 150 °C em aços com espessura superior a 25 mm, e realizar o alívio de tensões pós-soldagem quando especificado. A Forjaria Jianing fornece, sob consulta, instruções detalhadas de soldagem (WPS) e qualificações de soldadores (WPQ) para cada material, assegurando a conformidade com as exigências das sociedades classificadoras. Em testes de campo, a taxa de falhas durante a soldagem foi reduzida em 60% após a adoção dos parâmetros recomendados pela equipe técnica da empresa.

Em um mercado cada vez mais competitivo, a escolha de um fornecedor de flanges de solda plana navais deve considerar não apenas o preço, mas a capacidade de oferecer garantia técnica, rastreabilidade e suporte logístico global. A Forjaria Jianing atende a esses critérios com uma linha completa de produtos que respeitam as normas ASME, DIN e JIS, além de oferecer assessoria para adaptação a projetos específicos. Se você busca componentes confiáveis para sistemas de tubulação naval, entre em contato com a equipe técnica. A Forjaria Jianing está preparada para atender desde pequenas manutenções até grandes séries para novos navios. Para mais informações, orçamentos ou suporte técnico, ligue para o número de contato da empresa: (咨询热线：176 9623 6479).
