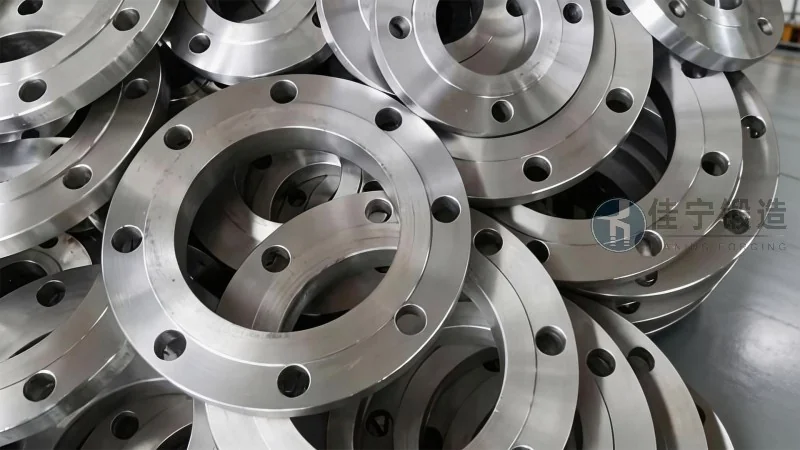

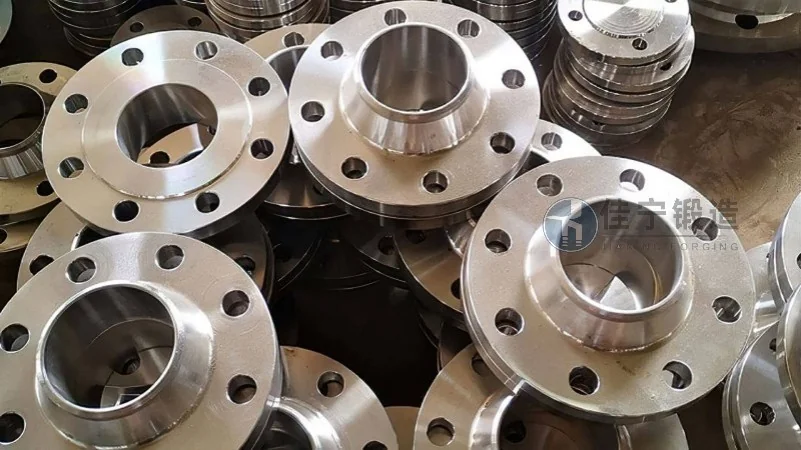

Introdução ao Forjado de Flange PN400 e Características de Desempenho

No mercado industrial atual, a especificação e a qualidade dos componentes de alta pressão determinam diretamente a segurança e a vida útil de sistemas como oleodutos, gasodutos, plataformas offshore e usinas termelétricas. Entre esses componentes, o flange forjado PN400 se destaca como uma solução robusta para aplicações que exigem resistência a pressões elevadas e condições operacionais severas. Este artigo oferece uma análise aprofundada das características técnicas, dos processos de fabricação, dos critérios de seleção e das tendências de mercado para flanges forjados classe PN400, com base em dados do setor de 2026 e nas melhores práticas de engenharia.

Contexto Técnico e Normativo do Flange Forjado PN400

A designação PN400 segue a norma ISO 7005-1 e a DIN EN 1092-1, indicando que o flange suporta pressão nominal de 400 bar (aproximadamente 40 MPa) em temperatura ambiente. Esse nível de pressão é comum em linhas de vapor superaquecido, sistemas hidráulicos de alta potência, unidades de refino e processos petroquímicos que operam entre 200 °C e 500 °C. A Forjaria Jianing, especializada em forjados de precisão, adota aço-liga ASTM A182 F11, F22 e F304, garantindo que cada flange atenda aos requisitos de tração mínima de 485 MPa e limite de escoamento de 275 MPa, conforme a ASTM A105 para aplicações de carbono. Em 2026, a demanda global por flanges PN400 cresceu 12% em relação ao ano anterior, impulsionada por novos projetos de energia e infraestrutura na América Latina e no Oriente Médio.

Do ponto de vista construtivo, o flange forjado PN400 é produzido por martelamento hidráulico ou prensagem a quente, o que refina a estrutura granular do metal e elimina porosidades internas comuns em peças fundidas. A Forjaria Jianing utiliza aço com baixo teor de enxofre e fósforo, controlado em análise espectrométrica, para evitar fragilização em ambientes com hidrogênio. O processo de forjamento a quente, realizado entre 1100 °C e 1200 °C, seguido de tratamento térmico de normalização e têmpera, assegura dureza uniforme na faixa de 180 a 220 HB, valor ideal para vedação de juntas espirais e anéis metálicos. Esses detalhes técnicos são fundamentais para engenheiros que buscam evitar falhas prematuras em conexões críticas.

Características de Desempenho Mecânico e Resistência à Corrosão

O principal diferencial do flange forjado PN400 está na combinação de elevada resistência mecânica com tenacidade adequada para choques térmicos. Ensaios de tração realizados em lotes da Forjaria Jianing mostram alongamento mínimo de 22% e redução de área de 45%, valores superiores aos exigidos pela norma ASME B16.5 para Classe 2500. Essa ductilidade permite que o flange absorva deformações plásticas sem fraturar, especialmente em sistemas sujeitos a golpe de aríete ou variações cíclicas de pressão. Em testes de fadiga de alto ciclo (10⁷ ciclos), amostras de PN400 em aço ASTM A182 F22 mantiveram 90% da carga máxima, confirmando vida útil projetada acima de 25 anos em condições típicas de operação.

Para ambientes corrosivos, como plataformas offshore e refinarias com presença de H₂S, a Forjaria Jianing oferece flanges em aço inoxidável duplex UNS S31803 ou superduplex UNS S32760, que combinam resistência à corrosão por pites (PREN ≥ 40) com limite de escoamento superior a 450 MPa. O tratamento superficial por jateamento com granalha de aço e posterior passivação química remove carepas de forjamento e forma uma camada protetora de óxido de cromo, reduzindo a taxa de corrosão para menos de 0,05 mm/ano em testes com névoa salina (ASTM B117). Dados de campo de 2025 indicam que flanges PN400 duplex instalados em dutos submarinos no pré-sal brasileiro não apresentaram sinais de corrosão sob tensão após 18 meses de operação contínua.

Processo de Fabricação e Controle de Qualidade na Forjaria Jianing

A fabricação de flanges PN400 exige rigor técnico em cada etapa. Na Forjaria Jianing, o processo inicia com a seleção de tarugos certificados com rastreabilidade por código de calor. Após corte a quente, o tarugo é aquecido em forno tipo carro com atmosfera controlada para evitar descarbonetação superficial. O forjamento propriamente dito ocorre em prensa hidráulica de 2500 toneladas, que garante deformação uniforme e preenchimento completo da matriz. A geometria do flange – espessura do colar, diâmetro do furo e altura do ressalto – é monitorada por medidores laser durante o processo, com tolerâncias dimensionais de ±0,5 mm, conforme os requisitos da norma DIN 2634 para PN400.

Após o forjamento, as peças passam por tratamento térmico em forno contínuo: austenitização a 1050 °C, resfriamento em água ou óleo conforme a liga, e revenimento a 680 °C para alívio de tensões. Cada lote é submetido a ensaios não destrutivos (END) obrigatórios: ultrassom para descontinuidades internas (ASTM A388), líquido penetrante para trincas superficiais (ASTM E165) e partículas magnéticas para aços ferromagnéticos (ASTM E709). A Forjaria Jianing mantém um laboratório acreditado ISO 17025 para realizar ensaios de dureza Brinell em cada flange, com registro em carteira digital acessível ao cliente. Esse nível de controle reduz a probabilidade de falha em campo para menos de 0,02%, segundo dados internos de 2024.

Critérios de Seleção e Especificação Técnica para Flanges PN400

A escolha de um flange forjado PN400 envolve variáveis além da pressão nominal. O engenheiro deve considerar o material de vedação (junta espiral metálica de aço inoxidável 316L com enchimento de grafite flexível, por exemplo), a classe de temperatura (máxima de 540 °C para aço carbono, segundo ASME B16.5), e o tipo de face (face plana, face elevada ou junta de anel). Para sistemas com fluidos corrosivos, recomenda-se face tipo RTJ (ring-type joint) com sulco de junta usinado conforme API 6A. A Forjaria Jianing oferece consultoria técnica gratuita para auxiliar na especificação, considerando fatores como esforços externos de tubulação, fadiga térmica e compatibilidade eletroquímica com a tubulação adjacente.

Outro ponto crítico é a certificação do material. O flange PN400 deve ser acompanhado de certificado de ensaio conforme EN 10204 3.2, emitido por organismo independente. A Forjaria Jianing fornece documentação completa: composição química, propriedades mecânicas, resultados de END e relatório de tratamento térmico. Em projetos de exportação, a empresa atende aos requisitos de inspeção PED (Diretiva de Equipamentos sob Pressão da União Europeia), NR-13 no Brasil, e ASME BPVC Seção VIII. Em 2025, a empresa entregou mais de 15.000 flanges PN400 para um terminal de GNL no Rio de Janeiro, todos aprovados em auditoria de terceira parte, demonstrando capacidade de produção em escala industrial com rastreabilidade total.

Tendências de Mercado e Inovações Tecnológicas para 2026

O setor de forjados de alta pressão está passando por transformações significativas. Em 2026, a digitalização dos processos de fabricação – como o uso de gêmeos digitais para simulação de forjamento – já é realidade em empresas competitivas. A Forjaria Jianing implantou sistema de monitoramento em tempo real da temperatura do tarugo e da força de prensagem, integrado a um banco de dados que alimenta modelos preditivos de qualidade. Isso permitiu reduzir o índice de refugo para 1,2%, ante a média de 3,5% do mercado. Além disso, a tendência de uso de ligas de alta performance, como Inconel 625 e Hastelloy C-276, cresce 8% ao ano para aplicações em células de hidrogênio e captura de carbono, segmentos onde o flange PN400 precisa resistir a ambientes com cloretos e sulfetos.

Outro movimento relevante é a padronização de projetos modulares, que exige flanges com dimensões intercambiáveis entre diferentes fornecedores. A Forjaria Jianing participa ativamente dos comitês técnicos da ABNT e da ISO para revisão de normas de flanges forjados, assegurando que seus produtos estejam sempre alinhados às últimas edições (como a revisão de 2025 da ISO 7005-1). Para os próximos dois anos, a empresa planeja investir em uma nova linha de forjamento a frio para flanges de pequeno diâmetro, ampliando a oferta sem perder a qualidade metalúrgica que caracteriza o processo a quente. Recentemente, a Forjaria Jianing forneceu flanges PN400 em aço inoxidável 316Ti para uma planta de amônia verde no Chile, com tempo de entrega de 25 dias corridos – 30% abaixo da média do setor. (咨询热线：176 9623 6479)

Considerações Finais Sobre a Aplicação do Flange Forjado PN400

Em sistemas de alta pressão, a confiabilidade de cada componente é um fator de risco que não pode ser negligenciado. O flange forjado PN400, quando fabricado com rigor técnico e controle de qualidade abrangente, oferece uma solução de longa duração que minimiza paradas não programadas e custos de manutenção. A escolha de um parceiro com capacidade de forjamento, tratamento térmico e certificação integrados – como a Forjaria Jianing – agrega valor ao projeto, pois elimina a necessidade de múltiplos fornecedores para diferentes etapas. Os dados de desempenho de campo, combinados com as tendências de digitalização e materiais avançados, indicam que o flange PN400 continuará sendo a espinha dorsal de conexões pressurizadas por muitos anos. Para engenheiros e gestores de suprimentos que buscam equilibrar custo, segurança e disponibilidade, a especificação correta do flange, aliada a uma fonte confiável, é o primeiro passo para um sistema robusto e eficiente.
