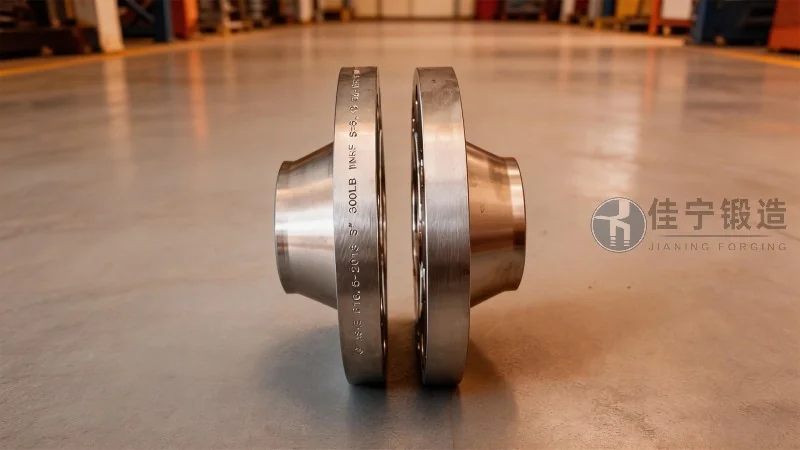

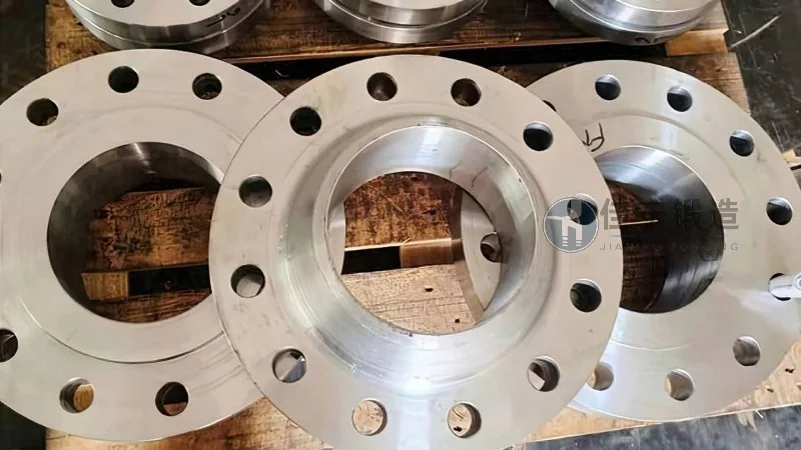

Introdução ao Forjado de Flange DN2400 e Características Vantajosas

No setor de equipamentos pesados e infraestrutura industrial, poucos componentes demandam tanta precisão e resistência estrutural quanto os flanges de grandes dimensões. O flange DN2400, com seus 2400 mm de diâmetro nominal, representa um patamar técnico elevado na engenharia de conexões, exigindo processos de fabricação robustos e controle rigoroso de qualidade. A conformação por forjamento, especificamente, destaca-se como o método mais indicado para garantir a integridade metalúrgica, a capacidade de suportar pressões elevadas e a durabilidade necessária para aplicações críticas em dutos, refinarias, usinas hidrelétricas e sistemas de saneamento. Este artigo explora em profundidade as características técnicas, os diferenciais do processo de forjamento aplicado ao flange DN2400 e as vantagens competitivas que essa solução oferece para projetos de grande escala. Ao longo do texto, abordaremos parâmetros dimensionais conforme normas internacionais, propriedades mecânicas esperadas, tipos de aço mais utilizados, além de boas práticas de inspeção e validação. O objetivo é fornecer um guia técnico completo para engenheiros, projetistas e gestores de suprimentos que buscam compreender as especificidades desse componente e tomar decisões fundamentadas na especificação e aquisição de flanges forjados de grande porte. A Forjaria Jianing, com sua trajetória consolidada na produção de peças forjadas para os segmentos de óleo e gás, petroquímica, mineração e geração de energia, oferece neste artigo sua visão técnica sobre o tema, alinhada às melhores práticas do mercado e às exigências regulatórias mais recentes.

Contexto normativo e dimensional do flange DN2400

O flange DN2400 é classificado dentro de padrões internacionais como ASME B16.5, ASME B16.47 (Série A e Série B), EN 1092-1 e ISO 7005. A escolha da norma depende da região geográfica, das exigências do cliente final e das condições operacionais da tubulação. Para o diâmetro nominal de 2400 mm, as dimensões externas variam conforme a classe de pressão (150 lb, 300 lb, 600 lb, 900 lb, 1500 lb ou 2500 lb). Em geral, flanges desse porte possuem espessura mínima entre 50 mm e 120 mm, diâmetro externo que pode ultrapassar 2800 mm e quantidade de furos que varia de 24 a 48, dependendo da classe. O furo central, que define a passagem do fluido, acompanha o diâmetro nominal do tubo, enquanto os furos dos parafusos seguem uma circunferência calculada com tolerâncias rigorosas. A norma também especifica o acabamento superficial da face do flange, sendo as faces com ranhura concêntrica (serrilhado) as mais comuns para garantir a vedação adequada com juntas metálicas ou semi-metálicas. Em aplicações severas, como fluidos corrosivos ou altas temperaturas, a face de junta tipo ring joint (RTJ) é amplamente adotada. Para o flange DN2400, a precisão dimensional é fator crítico, uma vez que qualquer desvio no alinhamento dos furos ou na planicidade da face compromete a montagem e a estanqueidade do sistema. Empresas como a Forjaria Jianing investem em centros de usinagem CNC de grande porte e sistemas de medição tridimensional para garantir a conformidade dimensional dos flanges forjados, assegurando que cada peça atenda rigorosamente às tolerâncias da norma aplicável.

Processo de forjamento aplicado ao flange DN2400

O forjamento de um flange de 2400 mm de diâmetro nominal requer etapas bem definidas, iniciando pela seleção do lingote ou tarugo de aço. Os materiais mais utilizados incluem aço carbono ASTM A105, aço liga ASTM A182 F11, F22 e F91, além de aços inoxidáveis como ASTM A182 F304, F316 e F347. Para aplicações em baixa temperatura, utiliza-se ASTM A350 LF2. A escolha do material impacta diretamente a resistência mecânica, a soldabilidade e a resistência à corrosão do flange. O processo tem início com o aquecimento do tarugo em fornos controlados, geralmente entre 1150°C e 1250°C, dependendo da composição química do aço. O aquecimento deve ser uniforme para evitar gradientes térmicos que gerem tensões internas ou irregularidades na estrutura metalúrgica. Em seguida, o material é transferido para prensas hidráulicas de alta capacidade, que realizam a conformação progressiva até atingir a geometria próxima da final. O forjamento em matriz fechada é preferível para flanges de grande porte, pois permite controle dimensional mais apurado, melhor distribuição do fluxo de grão e propriedades mecânicas superiores em comparação com o forjamento livre. Após a conformação, o flange passa por tratamento térmico — normalização, têmpera e revenido, ou recozimento — conforme a especificação técnica e as propriedades desejadas. O tratamento térmico refina a microestrutura, alivia tensões residuais e ajusta a dureza e a tenacidade aos valores exigidos em projeto. A etapa de usinagem ocorre em tornos verticais de grande porte, onde são realizadas a faceamento, abertura dos furos, chanfros e a preparação da face de vedação. A inspeção final abrange ensaios não destrutivos como ultrassom (UT), líquido penetrante (LP), partículas magnéticas (PM) e, quando requerido, radiografia (RX). O certificado de conformidade emitido deve incluir a rastreabilidade do material, os resultados dos ensaios mecânicos, a composição química e a declaração de conformidade com a norma de projeto.

Vantagens técnicas do flange forjado DN2400 em relação a outros processos

Comparado a flanges fabricados por laminação ou conformação a partir de chapas soldadas, o flange forjado DN2400 oferece um conjunto de vantagens técnicas que justificam sua escolha em aplicações críticas. A primeira delas é a integridade metalúrgica: o forjamento elimina vazios internos, segregações e inclusões que podem estar presentes em materiais fundidos ou laminados, resultando em uma estrutura densa e homogênea. Isso se traduz em maior resistência à tração, ao escoamento e à fadiga, fatores determinantes em tubulações sujeitas a variações de pressão e temperatura. A segunda vantagem é a orientação do fluxo de grão: no forjamento, os grãos metálicos acompanham o contorno da peça, alinhando-se às direções de maior solicitação mecânica. Em um flange DN2400 submetido a cargas axiais e momentos fletores, essa característica proporciona desempenho superior em comparação com peças usinadas a partir de chapas, onde o fluxo de grão permanece linear e pode ser cortado transversalmente. A terceira vantagem é a repetibilidade dimensional: o forjamento em matriz fechada, associado a usinagem CNC, permite obter lotes homogêneos com tolerâncias estreitas, facilitando a intercambialidade e a montagem em campo. Em projetos com múltiplos flanges DN2400, essa consistência reduz significativamente o tempo de instalação e o risco de vazamentos. Por fim, o forjamento oferece melhor soldabilidade: a estrutura refinada e a baixa segregação de impurezas facilitam a execução de soldas de alta qualidade, com menor risco de trincas a frio ou a quente. Para o cliente final, isso significa menor custo de manutenção e maior vida útil do sistema de tubulação. A Forjaria Jianing, ao adotar controles de processo rigorosos e equipamentos de última geração, assegura que cada flange DN2400 forjado entregue esses benefícios de forma consistente.

Seleção de materiais e propriedades mecânicas essenciais

A escolha do material para o flange DN2400 deve considerar a temperatura de operação, a pressão de projeto, a natureza do fluido transportado e as condições ambientais. Para serviços gerais com temperatura entre -29°C e 425°C, o aço carbono ASTM A105 é a opção mais difundida, oferecendo resistência mínima ao escoamento de 250 MPa e alongamento mínimo de 20%. Em aplicações que exigem maior resistência à corrosão ou temperaturas elevadas, como em refinarias e plantas petroquímicas, os aços liga ASTM A182 F11 (1,25% Cr - 0,5% Mo) e F22 (2,25% Cr - 1% Mo) são amplamente utilizados, com limites de escoamento que podem atingir 310 MPa e 340 MPa, respectivamente. Para temperaturas acima de 540°C, o aço ASTM A182 F91 (9% Cr - 1% Mo - V) destaca-se por sua elevada resistência à fluência e à oxidação. Em ambientes corrosivos, como indústrias químicas e offshore, os aços inoxidáveis austeníticos ASTM A182 F304 e F316 oferecem resistência superior à corrosão generalizada e por pites, com teor de cromo entre 18% e 20% e níquel entre 8% e 12%. A versão F316 adiciona molibdênio (2% a 3%), melhorando a resistência em meios contendo cloretos. Para serviços criogênicos, abaixo de -45°C, o ASTM A350 LF2 com teste de impacto Charpy a -46°C garante a tenacidade necessária. Em todos os casos, o flange forjado DN2400 deve ser submetido a ensaios de tração, dureza e impacto conforme a norma de material, com valores mínimos especificados na folha de dados do projeto. A rastreabilidade do material, do lingote ao produto final, é requisito obrigatório para aplicações em conformidade com a Diretiva de Equipamentos sob Pressão (PED) ou com o ASME BPVC. A Forjaria Jianing mantém um sistema de gestão da qualidade que assegura a completa rastreabilidade e a documentação técnica necessária para a aceitação em projetos regulatórios.

Aplicações típicas e tendências de mercado para flanges DN2400 forjados

O flange DN2400 é empregado em setores que demandam transporte de grandes volumes de fluidos ou gases. Na indústria de óleo e gás, é comum em dutos de transferência entre estações de bombeamento, terminais marítimos e refinarias. Em usinas hidrelétricas, integra os sistemas de adução e forçadas, onde a pressão e a vazão exigem componentes de alta confiabilidade. No segmento de saneamento básico, flanges desse porte aparecem em estações de tratamento de água e efluentes, especialmente em linhas de água bruta e de lodo. Na geração termoelétrica, são utilizados nos circuitos de vapor principal e de água de alimentação de caldeiras. A tendência de mercado para os próximos anos aponta para o aumento da demanda por flanges forjados de grande porte, impulsionado por investimentos em infraestrutura energética, expansão de refinarias e construção de novas plantas de liquefação de gás natural (GNL). Dados do setor indicam que o mercado global de flanges forjados deve crescer a uma taxa anual composta (CAGR) entre 4% e 6% até 2030, com a região da Ásia-Pacífico liderando a demanda. Paralelamente, normas técnicas estão se tornando mais rigorosas quanto à certificação de materiais e à realização de ensaios não destrutivos, elevando o padrão de qualidade exigido dos fornecedores. Outra tendência relevante é a adoção de simulação numérica (elementos finitos) no projeto de flanges de grande porte, permitindo otimizar a geometria, reduzir peso e melhorar a distribuição de tensões. A Forjaria Jianing acompanha essas evoluções investindo em tecnologia de simulação e em capacidade produtiva para atender às demandas mais complexas do mercado.

Critérios de qualidade e inspeção na fabricação de flanges DN2400 forjados

Para garantir que o flange DN2400 atenda aos rigorosos requisitos de projeto, um plano de inspeção e testes (ITP) deve ser estabelecido desde a fase de qualificação do material. As etapas críticas incluem a verificação da composição química por espectrometria, a medição das propriedades mecânicas em corpos de prova retirados do próprio forjado e a realização de ensaios não destrutivos em 100% das peças. O ensaio ultrassônico (UT) é particularmente importante para detectar descontinuidades internas como trincas, dobras e inclusões, devendo ser realizado conforme ASTM A388. O líquido penetrante (LP) e as partículas magnéticas (PM) são aplicados nas superfícies usinadas para identificar defeitos abertos. Em classes de pressão elevadas (acima de 600 lb), a radiografia (RX) pode ser exigida nas regiões críticas. A medição tridimensional com braço articulado ou scanner a laser garante que o diâmetro externo, a espessura, o diâmetro dos furos e a concentricidade estejam dentro das tolerâncias. A rugosidade da face de vedação deve ser inspecionada com rugosímetro, assegurando valores entre 3,2 µm e 6,3 µm Ra para faces serrilhadas. Todos os resultados são registrados em relatórios de inspeção e disponibilizados ao cliente. A Forjaria Jianing adota um sistema de gestão da qualidade certificado ISO 9001 e, quando necessário, atende aos requisitos de clientes que exigem conformidade com API Q1, NORSOK ou outras normas específicas. A equipe técnica realiza auditorias internas periódicas e mantém programas de calibração de instrumentos conforme rastreabilidade RBC/INMETRO. Essa abordagem sistemática reduz o risco de não conformidades e agrega confiança ao longo de toda a cadeia de suprimentos.

Considerações logísticas e econômicas na aquisição de flanges DN2400 forjados

A aquisição de flanges DN2400 forjados envolve aspectos logísticos que influenciam diretamente o cronograma e o orçamento dos projetos. Devido ao porte e ao peso — que pode ultrapassar 3 toneladas por peça, dependendo da classe de pressão — o transporte requer equipamentos especiais, como caminhões com capacidade de carga elevada e, em alguns casos, acompanhamento de escolta para cargas excedentes. O prazo de fabricação varia conforme a complexidade do material, a necessidade de ensaios adicionais e a carga de produção do fornecedor. Em geral, lotes de 5 a 20 peças podem ser produzidos em 8 a 16 semanas, incluindo forjamento, tratamento térmico, usinagem e inspeção. A escolha de um fornecedor com capacidade de forjamento integrada, como a Forjaria Jianing, reduz custos logísticos e riscos de atraso, uma vez que elimina a necessidade de subcontratação de etapas do processo. O custo do flange forjado DN2400 é influenciado pelo tipo de aço, pela classe de pressão e pela quantidade de ensaios não destrutivos exigidos. Em projetos com especificações padronizadas, a aquisição de lotes maiores tende a reduzir o custo unitário, devido à diluição dos custos de preparação de ferramental e de certificação. A análise de custo total de propriedade (TCO) deve considerar não apenas o preço de compra, mas também a durabilidade esperada, a facilidade de manutenção e a disponibilidade de peças de reposição. Flanges forjados de alta qualidade, com tratamento térmico adequado e certificação completa, apresentam vida útil superior e custos de manutenção reduzidos, resultando em melhor relação custo-benefício ao longo do ciclo de vida do ativo. (咨询热线：176 9623 6479)

Boas práticas de especificação e aquisição para flanges DN2400 forjados

Para assegurar que o flange DN2400 forjado atenda plenamente aos requisitos da aplicação, algumas boas práticas devem ser seguidas durante a especificação e a aquisição. A primeira delas é definir claramente a norma de projeto e a classe de pressão, com base nas condições operacionais máximas previstas. A segunda é especificar o material de acordo com a temperatura e o fluido, incluindo eventuais requisitos de resistência à corrosão sob tensão (SCC) ou ao hidrogênio (HIC). A terceira é detalhar os ensaios não destrutivos e as tolerâncias dimensionais aceitáveis, preferencialmente com base em normas internacionais. A quarta é exigir a rastreabilidade completa do material, desde o lingote até o produto final, com certificados de ensaio emitidos por laboratórios acreditados. A quinta é solicitar amostras de produção ou relatórios de capacidade do fornecedor, especialmente para classes de pressão elevadas ou materiais especiais. A sexta é estabelecer critérios de aceitação para a rugosidade da face de vedação e para o acabamento superficial geral. A sétima é prever a realização de auditoria técnica na planta do fornecedor, quando o volume do pedido ou a criticidade da aplicação justificarem. A Forjaria Jianing disponibiliza suporte técnico durante a fase de especificação, auxiliando engenheiros e projetistas na seleção do material e da classe mais adequada, além de fornecer documentação técnica detalhada para subsidiar a aprovação do projeto. Essa parceria técnica contribui para reduzir retrabalhos, evitar não conformidades e garantir que o flange DN2400 forjado entregue o desempenho esperado ao longo de sua vida útil.

A busca por fornecedores capacitados para a fabricação de flanges DN2400 forjados deve considerar não apenas a capacidade instalada, mas também a experiência acumulada, a certificação de processos e a disponibilidade de suporte técnico especializado. A combinação de conhecimento metalúrgico, controle dimensional preciso e rigor na inspeção final é o que diferencia um flange forjado de alta performance de um componente que pode gerar falhas prematuras e custos imprevistos. Em um mercado cada vez mais exigente, onde a segurança operacional e a eficiência dos ativos são prioridades, investir em qualidade na especificação e na aquisição de componentes críticos como o flange DN2400 é uma decisão estratégica. A Forjaria Jianing, ao longo de sua trajetória, construiu uma base sólida de conhecimento técnico e capacidade produtiva para atender a esse segmento, oferecendo soluções forjadas que combinam desempenho mecânico, conformidade normativa e suporte ao cliente. Seja para projetos de dutos de longa distância, plantas de processo ou sistemas de geração de energia, a escolha de um flange forjado DN2400 com as características técnicas adequadas representa um investimento em confiabilidade e longevidade operacional. Para engenheiros e gestores que buscam aprofundar seus conhecimentos sobre o tema, o contato com a equipe técnica da empresa pode fornecer subsídios adicionais para a tomada de decisão embasada em dados e experiências reais de mercado.
