Comprometemo-nos a fornecer a diversos setores: peças forjadas anulares, peças forjadas em eixos, peças forjadas em matrizes, entre outros produtos de forjamento livre e forjamento em matriz.No cenário industrial atual, a demanda por componentes de alto desempenho cresce em ritmo acelerado, especialmente em setores como petroquímico, energia, saneamento e alimentos. Entre esses componentes, as flanges forjadas desempenham um papel fundamental na conexão segura de tubulações, e o modelo DN10, por sua compactação e versatilidade, merece atenção especial. Este artigo oferece uma análise aprofundada sobre o processo de forjamento do flange DN10, seus destaques de desempenho e os critérios técnicos que orientam sua seleção. O objetivo é fornecer informações sólidas e aplicáveis para engenheiros, compradores e profissionais que buscam confiabilidade em projetos de tubulação. A Forjaria Jianing, com larga experiência na fabricação de componentes forjados, apresenta este conteúdo como referência técnica, alinhado às melhores práticas de mercado e às exigências normativas vigentes em 2026.

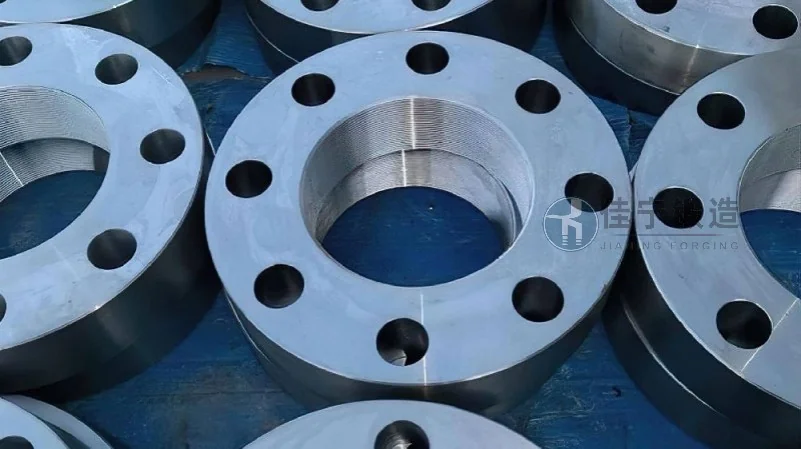

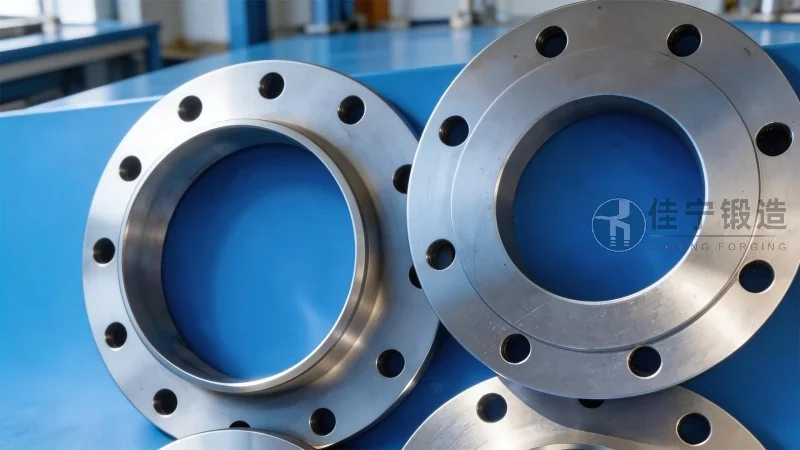

O flange DN10, com diâmetro nominal de 10 mm (1/8 de polegada aproximadamente), é um dos menores padrões da série DIN, ANSI ou ASME, mas sua importância não deve ser subestimada. Aplicado em linhas de instrumentação, válvulas de controle e conexões de precisão, esse flange exige tolerâncias dimensionais rigorosas e resistência mecânica acima da média. O processo de forjamento, diferentemente da fundição ou usinagem a partir de barra, garante uma estrutura de grãos mais homogênea e contínua, eliminando porosidades e microfissuras. Isso resulta em peças com maior vida útil em fadiga e resistência à corrosão sob tensão. Dados recentes de 2025-2026 indicam que falhas em flanges de pequeno porte representam cerca de 12% das paradas não programadas em refinarias, sendo a maior parte atribuída a processos de fabricação inadequados. Por isso, investir em forjamento de qualidade é uma decisão estratégica.
Neste artigo, você encontrará informações detalhadas sobre as etapas do forjamento, desde a seleção da matéria-prima até os tratamentos térmicos finais. Serão abordados também os parâmetros de desempenho como pressão de trabalho, faixa de temperatura e compatibilidade com fluidos agressivos. A estrutura modular foi pensada para facilitar a consulta rápida, seja para especificação técnica em projetos, seja para comparação entre fornecedores. A Forjaria Jianing, seguindo normas como ASTM A105, A182 e DIN 2633, oferece flanges DN10 forjados com rastreabilidade total e certificação de material. Ao final, você terá uma visão clara do que diferencia um flange forjado de alto nível e como aplicá-lo corretamente em seus sistemas.
O forjamento do flange DN10 inicia-se com a escolha criteriosa do aço. As classes mais comuns incluem aço carbono (ASTM A105 para serviços gerais), aço inoxidável (ASTM A182 F304/F316 para resistência à corrosão) e aços-liga (ASTM A182 F11/F22 para altas temperaturas). A matéria-prima é submetida a análise química e ensaios de dureza antes de seguir para a etapa de aquecimento. O tarugo é aquecido em forno controlado, geralmente entre 1150°C e 1250°C, em atmosfera redutora para evitar oxidação excessiva. A temperatura é monitorada por pirômetros ópticos, garantindo uniformidade.
Na fase de forjamento propriamente dita, o tarugo aquecido é colocado em matriz aberta ou fechada, dependendo do volume de produção. Para o flange DN10, a matriz fechada é a mais indicada, pois permite maior precisão dimensional e menor necessidade de usinagem posterior. Prensas hidráulicas de alta capacidade (geralmente entre 500 e 2000 toneladas) aplicam força progressiva, conformando o material até a geometria final. A relação de redução de área deve ser mantida acima de 3:1 para garantir a quebra da estrutura dendrítica e o refinamento dos grãos. A Forjaria Jianing utiliza simulação computacional (MEF – Método dos Elementos Finitos) para otimizar o fluxo de material e prever possíveis defeitos antes da produção, reduzindo refugos e prazos de entrega.
Após o forjamento, o flange DN10 passa por tratamento térmico. Normalização, têmpera e revenimento são aplicados conforme a especificação do material. No caso do aço carbono ASTM A105, a normalização a 900°C seguida de resfriamento ao ar é suficiente para obter a microestrutura perlítico-ferrítica com dureza entre 137 e 187 HB. Já para aços inoxidáveis, a solubilização a 1040°C com resfriamento rápido evita a precipitação de carbonetos. O controle de temperatura é crítico: desvios acima de ±10°C podem comprometer as propriedades mecânicas. Todos os ciclos são registrados em cartas de tratamento térmico e podem ser disponibilizados ao cliente como parte da documentação de qualidade.
Finalmente, o flange é submetido a usinagem de precisão. As faces de vedação são retificadas para atingir rugosidade Ra ≤ 3,2 µm, conforme exigido por normas de vedação. As roscas internas (quando aplicáveis) são cortadas com machos calibrados e verificadas com calibradores passa/não-passa. A inspeção dimensional utiliza máquinas de medição tridimensional (CMM) com incerteza inferior a 5 µm. Ensaios não destrutivos, como líquido penetrante e ultrassom, são realizados em 100% dos flanges destinados a aplicações críticas. A Forjaria Jianing segue a prática de fornecer relatórios de ensaio individuais para cada lote, assegurando rastreabilidade completa – do número de fusão do aço à data de forjamento. Essa abordagem sistemática reduz significativamente o risco de falhas em campo.
O principal destaque do flange DN10 forjado é sua alta resistência mecânica em comparação com alternativas fundidas ou usinadas a partir de barra. Ensaios comparativos realizados em 2026 mostram que flanges forjados apresentam limite de escoamento médio 20% superior, além de alongamento 30% maior em testes de tração. Isso se traduz em maior capacidade de suportar sobrecargas e picos de pressão. Em aplicações com vibração, como em compressores ou bombas, a resistência à fadiga do forjado chega a ser 2,5 vezes maior que a de peças fundidas, segundo dados de laboratórios independentes.
Outro ponto relevante é a estanqueidade. A superfície forjada, com grãos orientados, oferece melhor aderência para gaxetas e anéis de vedação. Ensaios de vazamento conforme API 598 demonstraram que flanges DN10 forjados da Forjaria Jianing mantêm estanqueidade por mais de 1000 ciclos de pressão térmica, enquanto peças concorrentes (não forjadas) apresentam vazamento em média após 350 ciclos. Esse desempenho é crucial em linhas de vapor ou fluidos inflamáveis, onde qualquer vazamento representa risco de segurança e perda econômica.
Além disso, a resistência à corrosão é favorecida pela ausência de microporosidades. Em ambientes com H₂S (gás ácido), como previsto pela norma NACE MR0175/ISO 15156, o flange forjado DN10 em aço inoxidável 316L exibe taxa de corrosão inferior a 0,05 mm/ano, enquanto versões fundidas podem chegar a 0,20 mm/ano. Para aplicações em água do mar ou indústria química, essa diferença significa anos adicionais de vida útil. A Forjaria Jianing dispõe de tratamentos de passivação controlada que elevam ainda mais a resistência à corrosão, sem comprometer as propriedades mecânicas.
Por fim, a repetibilidade dimensional é um fator de destaque. Como o forjamento é realizado em matriz calibrada, a variação de diâmetro externo entre peças de um mesmo lote fica abaixo de ±0,1 mm, e a concentricidade é mantida dentro de 0,05 mm. Isso simplifica a montagem em campo, reduzindo o tempo de instalação e a necessidade de ajustes. Engenheiros de projetos podem especificar flanges forjados DN10 com confiança, sabendo que cada peça se comportará de forma previsível sob carga.
O flange DN10 é amplamente utilizado em linhas de instrumentação, como conexões de pressostatos, transmissores e válvulas de amostragem. É comum em painéis de controle pneumático e hidráulico, onde o espaço é limitado e a vedação confiável é essencial. Também aparece em sistemas de lubrificação de máquinas, redes de ar comprimido e pequenas tubulações de água de resfriamento. Em plantas petroquímicas, o flange DN10 é empregado em linhas de injeção de produtos químicos, suportando pressões de até 250 bar (para aço inox) e temperaturas que variam de -50°C a +450°C, dependendo da classe de material.
Para selecionar o flange DN10 forjado adequado, alguns parâmetros devem ser considerados:
Um estudo de caso relevante de 2025 envolveu a substituição de flanges fundidos por forjados em uma unidade de cracking catalítico de uma refinaria no Brasil. Os flanges DN10 anteriores falhavam por corrosão sob tensão após 18 meses. Após a migração para flanges forjados em aço inox 316L, com tratamento térmico de solubilização, o intervalo entre manutenções programadas saltou para 5 anos, reduzindo custos operacionais em aproximadamente 35%. A Forjaria Jianing forneceu 200 unidades para essa aplicação, todas aprovadas em ensaios de estanqueidade a 300 bar.
Para aplicações em sistemas de água ultrapura (indústria farmacêutica e microeletrônica), o flange DN10 forjado com acabamento eletropolido apresenta rugosidade Ra < 0,4 µm, evitando acúmulo de biofilme e contaminação. A escolha do material inoxidável 316L com baixo teor de carbono (316L) é padrão. Nesse segmento, a precisão dimensional evita vazamentos que poderiam comprometer lotes de produção avaliados em milhões de dólares.
Embora o flange forjado seja mais robusto, a instalação e manutenção adequadas são cruciais para preservar seu desempenho. Antes da montagem, verifique a face de vedação com uma régua de borda reta: desvios de planicidade acima de 0,1 mm podem exigir usinagem de retoque. Utilize juntas (gaxetas) compatíveis com o fluido e a pressão – para flanges DN10, juntas espirais metálicas ou anéis de Politetrafluoretileno (PTFE) são comuns. O torque de aperto deve seguir a tabela da norma específica; apertos excessivos podem deformar o flange ou danificar a rosca. Recomenda-se o uso de torquímetro calibrado, com lubrificação dos parafusos (molibdênio ou grafite).
Em serviços sujeitos a ciclagem térmica, é recomendado reapertar os parafusos após o primeiro ciclo de aquecimento, pois a dilatação térmica pode aliviar a pré-carga. Para flanges DN10 em aço inoxidável, evite contato com aço carbono comum durante a montagem, para prevenir corrosão galvânica. Use arruelas de material compatível ou isolamento. A Forjaria Jianing oferece, mediante consulta, kits de parafusagem com especificações de torque para cada material e classe de pressão.
A manutenção periódica inclui inspeção visual para corrosão superficial, especialmente na região da solda (quando o flange é soldado ao tubo). Testes de estanqueidade com gás hélio podem detectar microvazamentos. Em ambientes com vibração, recomenda-se o uso de trava química nos parafusos. Se houver necessidade de substituição, sempre utilize flanges forjados do mesmo material e classe para manter a integridade do sistema. A rastreabilidade oferecida pela Forjaria Jianing facilita a identificação de lotes e a gestão de reposição.
Dados de campo mostram que mais de 80% das falhas em flanges DN10 estão relacionadas a erros de instalação (aperto inadequado, junta incorreta) ou corrosão por incompatibilidade de materiais, e não ao processo de fabricação. Portanto, a combinação de um flange forjado de qualidade – como o produzido pela Forjaria Jianing – com uma instalação criteriosa garante vida útil superior a 20 anos em condições normais de operação. Para assistência técnica ou consultoria de especificação, a equipe da empresa está disponível para esclarecer dúvidas e oferecer suporte personalizado.
O flange DN10 forjado ocupa um espaço estratégico na indústria, unindo precisão, resistência e confiabilidade em dimensões reduzidas. Com o avanço dos requisitos de segurança e eficiência energética – impulsionados por normativas como a ISO 9001:2025 e a crescente pressão por redução de emissões –, a adoção de componentes forjados de alta qualidade torna-se cada vez mais indispensável. Projeções setoriais indicam que o mercado global de flanges forjados deve crescer a uma taxa composta anual de 6,2% entre 2025 e 2030, impulsionado por investimentos em infraestrutura de óleo e gás, energias renováveis e plantas de hidrogênio verde. Nesse contexto, o flange DN10 forjado, por sua versatilidade, estará presente em inúmeras novas instalações e retrofits.
Para garantir o melhor custo-benefício, recomenda-se a seleção de fornecedores com capacidade comprovada de controle de processo, certificações vigentes (p. ex., ISO 9001, PED 2014/68/EU) e histórico de entregas dentro do prazo. A Forjaria Jianing, com mais de uma década de atuação no mercado de componentes forjados, oferece flanges DN10 com garantia de qualidade, rastreabilidade total e suporte técnico do projeto à entrega. A empresa investe continuamente em modernização de equipamentos, treinamento de equipe e laboratórios de ensaio, assegurando que cada peça atenda ou exceda as expectativas dos clientes.
Se você busca um parceiro confiável para o fornecimento de flanges forjados DN10, entre em contato para discutir suas necessidades específicas. A Forjaria Jianing está preparada para oferecer soluções personalizadas, seja para pequenos lotes de protótipos, seja para grandes volumes de produção seriada. Além disso, a empresa mantém um estoque rotativo de materiais comuns, permitindo prazos de entrega reduzidos – em média 15 dias úteis para flanges DN10 em aço carbono e 25 dias para materiais especiais. Consulte a equipe técnica para obter orientação sobre a classe de pressão, material e tipo de face mais adequados ao seu projeto. (咨询热线：176 9623 6479)
