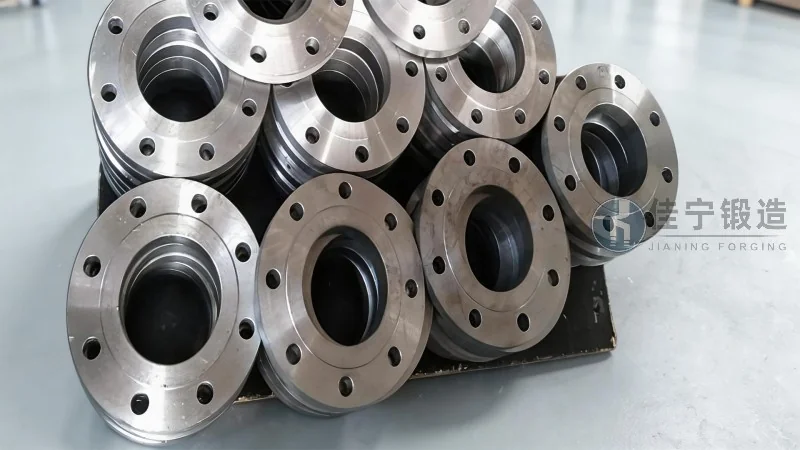

Introdução ao Flange 1 Polegada e Características de Desempenho

No contexto da engenharia industrial e dos sistemas de tubulações, o flange de 1 polegada representa um dos componentes mais presentes e versáteis em aplicações que exigem conexões seguras e de fácil manutenção. Este artigo tem como objetivo apresentar uma análise aprofundada sobre as características técnicas, os padrões de fabricação, os parâmetros de desempenho e as aplicações práticas do flange de 1 polegada, sempre com um olhar voltado para as boas práticas de seleção e instalação. A Forjaria Jianing, reconhecida pela sua atuação no setor de forjaria e usinagem de precisão, desenvolve e fornece flanges que atendem a critérios rigorosos de qualidade, contribuindo para a confiabilidade de sistemas que operam em condições variadas de pressão e temperatura. Compreender o comportamento mecânico, os materiais envolvidos e as normas técnicas é essencial para engenheiros, projetistas e profissionais de manutenção que buscam desempenho consistente e longevidade operacional.

O flange de 1 polegada, também referido como flange de 1" (DN25), é um elemento de conexão que permite unir tubos, válvulas, bombas e outros equipamentos de forma desmontável. Diferente de conexões soldadas ou rosqueadas, o flange oferece a vantagem de facilitar inspeções, limpezas e substituições de componentes sem a necessidade de cortar ou soldar novamente a tubulação. Em sistemas industriais onde a parada para manutenção representa custos elevados, a escolha por flanges de qualidade se torna ainda mais estratégica. A seguir, abordaremos em detalhes as principais características de desempenho desse componente, as normas que regem sua fabricação, os materiais mais comuns e os critérios de seleção para diferentes cenários operacionais.

Normas e padrões técnicos aplicáveis ao flange de 1 polegada

Os flanges de 1 polegada são fabricados de acordo com normas internacionais que garantem intercambialidade e segurança. As normas mais adotadas incluem ASME B16.5 (para dimensões e pressões até 2500 libras), EN 1092-1 (padrão europeu), DIN (normas alemãs) e JIS (normas japonesas). Cada uma dessas normas especifica dimensões, tolerâncias, tipos de face, espessura e furação. No mercado brasileiro, é comum encontrar flanges que seguem ASME B16.5, especialmente para aplicações em petróleo, gás, química e saneamento. A Forjaria Jianing, por sua vez, produz flanges que atendem a esses padrões, garantindo que as dimensões do diâmetro nominal, furação e espessura estejam dentro dos limites especificados, promovendo compatibilidade com tubulações de fornecedores distintos.

Tipos de face do flange de 1 polegada e sua influência no desempenho

A face do flange é a superfície de contato entre as partes que serão unidas. Os tipos mais comuns para flanges de 1 polegada incluem:

• Face plana (Flat Face - FF): indicada para flanges de baixa pressão, geralmente até 150 libras. A superfície é plana e utiliza uma junta que cobre toda a face. É comum em sistemas de água, esgoto e baixa temperatura.
• Face elevada (Raised Face - RF): possui uma saliência anelar na região interna, onde a junta é posicionada. Oferece melhor vedação para pressões médias e altas, sendo a opção mais difundida em aplicações industriais. Para o flange de 1 polegada, a altura da face elevada é definida por norma (geralmente 1,6 mm para classes 150 e 300, e 6,4 mm para classes 400 e superiores).
• Junta tipo anel (Ring Type Joint - RTJ): utilizada em aplicações de alta pressão e alta temperatura, como em válvulas de poço de petróleo. A vedação é obtida pela deformação de um anel metálico em uma ranhura específica.

A escolha correta do tipo de face impacta diretamente a capacidade de vedação e a vida útil do sistema. Em uma aplicação típica de vapor ou fluidos inflamáveis, o flange de 1 polegada com face elevada e junta espiralada metálica é frequentemente a solução mais equilibrada entre custo e desempenho. A Forjaria Jianing oferece opções de usinagem de face com acabamento de rugosidade controlada, conforme especificação ASME, o que contribui para a redução de vazamentos e maior confiabilidade.

Materiais de fabricação e propriedades mecânicas do flange de 1 polegada

O material do flange determina sua resistência à corrosão, à temperatura e à pressão. Os materiais mais comuns para flanges de 1 polegada incluem aço carbono (ASTM A105), aço inoxidável (ASTM A182 F304, F316), aço-liga (ASTM A182 F11, F22) e, em casos especiais, ligas de níquel e titânio. Cada material possui características específicas:

• Aço carbono (A105): versátil e de custo acessível, adequado para temperaturas entre -29°C e 425°C e pressões moderadas. É amplamente utilizado em sistemas de água, óleo, gás e vapor.
• Aço inoxidável (304/316): oferece alta resistência à corrosão, sendo indicado para indústrias química, alimentícia e farmacêutica. O 316 possui adição de molibdênio, melhorando a resistência a cloretos e ambientes marinhos.
• Aço-liga (F11, F22): utilizado em altas temperaturas e pressões, como em caldeiras e reatores. Possui maior resistência à fluência (creep) e à oxidação.

A Forjaria Jianing realiza a rastreabilidade dos materiais, com certificados de origem e ensaios mecânicos que comprovam os valores de limite de escoamento, resistência à tração e alongamento. Para o flange de 1 polegada em aço carbono, por exemplo, os valores típicos de resistência à tração estão na faixa de 485 a 620 MPa, com limite de escoamento mínimo de 250 MPa, conforme ASTM A105.

Parâmetros de desempenho: pressão e temperatura

O flange de 1 polegada é classificado por "classes de pressão" (Pressure Class) que definem a pressão máxima de trabalho para uma determinada temperatura. As classes mais comuns são 150, 300, 600, 900, 1500 e 2500. Quanto maior a classe, mais robusto é o flange. Por exemplo:

• Classe 150: pressão máxima admissível de aproximadamente 19,6 bar a 38°C (para aço carbono).
• Classe 300: cerca de 51,0 bar a 38°C.
• Classe 600: cerca de 102,0 bar a 38°C.

É importante notar que a pressão admissível diminui com o aumento da temperatura. Para o flange de 1 polegada em aço inoxidável 316, por exemplo, a classe 150 pode suportar cerca de 15,5 bar a 200°C, valor significativamente menor do que a 38°C. A Forjaria Jianing disponibiliza tabelas de redução de pressão por temperatura para cada material, permitindo que o engenheiro realize uma seleção precisa. Em 2026, a tendência de mercado indica um aumento na demanda por flanges de 1 polegada em classes 600 e 900 para plantas de hidrogênio verde e sistemas de captura de carbono, onde as pressões de trabalho são elevadas e a segurança é rigorosa.

Processo de fabricação e controle de qualidade na Forjaria Jianing

A fabricação de flanges de 1 polegada envolve etapas de forjamento, tratamento térmico, usinagem e inspeção. O forjamento confere ao material uma estrutura granular mais refinada, aumentando a resistência mecânica em comparação com peças fundidas ou usinadas de chapa. A Forjaria Jianing utiliza prensas de forjamento a quente com capacidade de até 6.000 toneladas, permitindo a produção de flanges com geometria precisa e ausência de defeitos internos. Após o forjamento, o tratamento térmico (normalização, têmpera e revenido) ajusta as propriedades mecânicas para atender às especificações da norma.

O controle de qualidade inclui ensaios não destrutivos como ultrassom (para detectar descontinuidades internas), líquido penetrante (para trincas superficiais) e medição dimensional com calibradores e máquinas de medição tridimensional. Cada lote de flanges de 1 polegada recebe um número de série rastreável, e os relatórios de ensaio são fornecidos ao cliente. Esse nível de controle é essencial para aplicações como refinarias, plataformas offshore e indústrias de celulose, onde falhas de vedação podem causar paradas não programadas ou acidentes. A Forjaria Jianing mantém certificações ISO 9001 e API Q1, assegurando processos padronizados e melhoria contínua.

Aplicações típicas do flange de 1 polegada em diferentes setores

O flange de 1 polegada é amplamente utilizado em:

• Indústria petroquímica: conexões de instrumentação, linhas de amostragem e pequenas derivações de processo. Em refinarias, flanges de 1" em aço-liga são comuns para linhas de hidrogênio e hidrocarbonetos.
• Tratamento de água e saneamento: tubulações de água potável, estações de tratamento e redes de distribuição. O uso de flanges de aço inoxidável 304 evita corrosão por cloro.
• Geração de energia: sistemas de vapor auxiliares, linhas de óleo lubrificante e circuitos de resfriamento. Em usinas termelétricas, a confiabilidade dos flanges de 1 polegada é crítica para evitar vazamentos de vapor superaquecido.
• Indústria alimentícia e farmacêutica: flanges sanitários com acabamento polido (Ra ≤ 0,8 µm) são usados em tubulações de CIP (Clean in Place) e processos assépticos.

Um caso de aplicação relevante: uma planta de processamento de alimentos no estado de São Paulo substituiu conexões roscadas por flanges de 1 polegada em aço inoxidável 316L da Forjaria Jianing, reduzindo a incidência de contaminação cruzada e facilitando a higienização. O tempo de manutenção caiu 30%, e os custos com juntas diminuíram devido à reutilização dos flanges. Esse tipo de benefício prático demonstra como um componente aparentemente simples pode gerar ganhos operacionais significativos.

Critérios de seleção para o flange de 1 polegada em 2026

Com as tendências de descarbonização e eficiência energética, a seleção do flange de 1 polegada em 2026 deve considerar além dos parâmetros tradicionais:

• Compatibilidade com fluidos agressivos: o uso crescente de biocombustíveis, amônia verde e hidrogênio exige materiais com resistência à fragilização por hidrogênio. Flanges em aço inoxidável duplex (ASTM A182 F51) ou ligas de níquel estão ganhando espaço.
• Redução de peso: em aplicações offshore e modulares, flanges de dimensões reduzidas (como os flanges de pescoço soldável de parede fina) ajudam a diminuir o peso total da tubulação.
• Rastreabilidade digital: a implementação de códigos QR ou RFID nos flanges permite acesso a certificados de material e histórico de inspeção, facilitando auditorias e manutenção preditiva.

A Forjaria Jianing oferece a opção de gravação a laser de informações relevantes no corpo do flange de 1 polegada, atendendo às exigências de rastreabilidade da indústria 4.0. Além disso, a empresa disponibiliza um serviço de consultoria técnica para auxiliar na seleção do material e classe de pressão mais adequados, considerando o fluido, a temperatura e a pressão de projeto. (咨询热线：176 9623 6479)

Manutenção e instalação correta do flange de 1 polegada

Uma instalação inadequada é uma das principais causas de vazamentos em flanges. Para o flange de 1 polegada, recomenda-se:

• Alinhamento correto das faces, evitando desvios angulares ou paralelos que gerem tensões assimétricas nos parafusos.
• Uso de juntas dimensionadas para a face específica (junta plana para FF, junta anelar para RF).
• Aplicação de torque controlado nos parafusos, seguindo os valores recomendados pela norma ASME PCC-1. Para um flange de 1 polegada classe 150 com 4 parafusos de 5/8", o torque típico varia de 40 a 70 N·m dependendo do material e lubrificante.
• Inspeção visual e teste de estanqueidade após a montagem.

Em operação, a manutenção periódica deve incluir verificação de corrosão nas faces, substituição de juntas e reaperto de parafusos após ciclos térmicos. A Forjaria Jianing fornece manuais de instalação e recomendações de torque para seus flanges, baseados em ensaios práticos realizados em laboratório próprio.

Panorama de mercado e tendências para flanges de 1 polegada

O mercado global de flanges forjados deve crescer a uma taxa anual composta de aproximadamente 4,5% até 2030, impulsionado por investimentos em infraestrutura de óleo e gás, expansão de refinarias e projetos de energia renovável. O flange de 1 polegada, por ser um tamanho comum em sistemas auxiliares e instrumentação, representa uma fatia relevante desse volume. Em 2026, observa-se um movimento de padronização para classes de pressão mais elevadas (600 e acima) mesmo em tubulações de baixa pressão, visando maior margem de segurança e flexibilidade para futuras alterações de processo.

A Forjaria Jianing, com sua capacidade de produção e estoque estratégico, consegue atender pedidos de flanges de 1 polegada em diversas classes e materiais com prazos competitivos. A empresa investe continuamente em automação de forjamento e usinagem, garantindo precisão dimensional e repetibilidade. Para o engenheiro que precisa especificar um flange confiável, contar com um fornecedor que combina tradição em forjaria com inovação em processos é um diferencial que impacta diretamente no sucesso do projeto.

Em resumo, o flange de 1 polegada, embora de tamanho reduzido, desempenha um papel fundamental na integridade de sistemas de tubulação. Conhecer suas características de desempenho, normas aplicáveis, materiais e critérios de seleção permite evitar problemas operacionais e garantir a longevidade da instalação. A Forjaria Jianing disponibiliza produtos que atendem aos mais rigorosos padrões, com suporte técnico e rastreabilidade completa. Ao especificar um flange de 1 polegada, considere não apenas o custo inicial, mas o custo total do ciclo de vida, incluindo manutenção, paradas e riscos de vazamento. A escolha de um flange de qualidade é um investimento em segurança e eficiência. (咨询热线：176 9623 6479)
