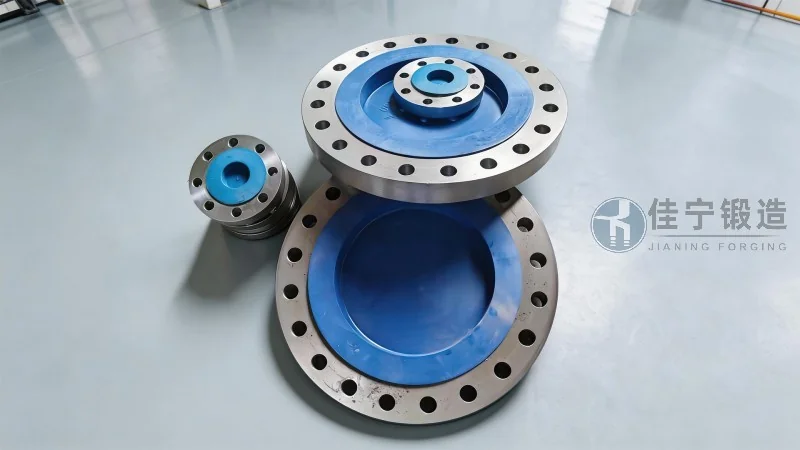

Visão Geral do Flange Tipo Placa de Solda Plana e Destaques Principais

No cenário industrial brasileiro, a escolha correta de componentes de conexão é determinante para a segurança, a durabilidade e a eficiência operacional de sistemas de tubulação. Entre as opções disponíveis, o flange tipo placa de solda plana, também conhecido como flange plano ou flange de placa, se destaca como uma solução econômica e amplamente utilizada em aplicações de baixa e média pressão. Este artigo oferece uma visão aprofundada sobre as características técnicas, as normas aplicáveis, os parâmetros de seleção e as boas práticas de instalação desse componente, com o objetivo de auxiliar engenheiros, projetistas e compradores na especificação correta. Ao longo do texto, serão abordados desde os fundamentos construtivos até tendências de mercado projetadas para 2026, sempre com foco em informações úteis e aplicáveis. A Forjaria Jianing, referência no setor de forjamento, desenvolve esse tipo de flange com rigoroso controle de qualidade, garantindo rastreabilidade e desempenho em campo. Para esclarecimentos técnicos ou orçamentos, utilize o canal direto (consultas: 176 9623 6479).

O que é o Flange Tipo Placa de Solda Plana e como ele funciona

O flange tipo placa de solda plana é um componente de conexão fabricado a partir de uma chapa de aço cortada em formato circular, com furos para parafusos e um furo central para passagem do fluido. Diferentemente dos flanges com pescoço (weld neck), este modelo não possui um prolongamento cônico, sendo soldado diretamente à extremidade do tubo por meio de uma solda de filete na face interna e externa. Essa característica construtiva confere ao flange de placa uma menor resistência mecânica em comparação aos flanges de pescoço, mas oferece vantagens importantes em termos de custo, facilidade de montagem e versatilidade em sistemas de tubulação de aço carbono, aço inoxidável e ligas especiais.

O princípio de funcionamento é simples: a face plana do flange é pressionada contra uma junta de vedação (geralmente de borracha, grafite ou PTFE) por meio de parafusos, criando uma vedação estanque. A solda plana garante que a conexão seja contínua, mas não possui o reforço adicional do colar, o que limita sua aplicação a pressões de até aproximadamente 20–25 bar (dependendo do diâmetro e do material). Em sistemas de vapor, água, óleos lubrificantes e ar comprimido de baixa pressão, essa solução é amplamente adotada por sua relação custo-benefício. A Forjaria Jianing produz flanges de placa dentro das tolerâncias dimensionais das normas ASME B16.5, EN 1092-1 e NBR 7675, assegurando intercambiabilidade e ajuste preciso.

Principais normas e classes de pressão aplicáveis

A especificação técnica de um flange plano deve seguir normas internacionais para garantir segurança e compatibilidade. As mais relevantes no mercado brasileiro são:

• ASME B16.5 – amplamente utilizada para flanges de aço carbono e inoxidável nas classes 150, 300, 400, 600, 900 e 1500, sendo que para a versão de placa plana as classes 150 e 300 são as mais comuns.
• EN 1092-1 – norma europeia que define tipos (PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40), sendo o flange tipo 01 (placa) o correspondente ao flat face.
• NBR 7675 – norma brasileira para flanges de aço, com classes de pressão similares à ASME, adaptada às condições locais.

Na prática, para aplicações de baixa pressão (até 10 bar), flanges planos de classe 150 são suficientes. Para sistemas de média pressão (até 20 bar), recomenda-se classe 300, desde que o diâmetro não ultrapasse 600 mm. A temperatura de operação também influencia: para temperaturas acima de 300°C, é necessário verificar a redução da pressão admissível conforme as tabelas de “pressure-temperature rating” da norma. Ao adquirir flanges da Forjaria Jianing, o cliente recebe certificado de material e relatório de ensaio dimensional, garantindo conformidade com a norma solicitada. Para dúvidas sobre a classe ideal para seu projeto, entre em contato pelo número (consultas: 176 9623 6479).

Vantagens técnicas e econômicas do flange de solda plana

Embora seja um componente tecnicamente mais simples, o flange tipo placa oferece uma série de benefícios que justificam sua ampla adoção na indústria:

• Custo reduzido – o processo de fabricação por corte de chapa, forjamento simples ou usinagem a partir de blanks resulta em um preço menor em comparação a flanges com pescoço ou com junta anelar.
• Facilidade de soldagem – a geometria plana permite soldagem em campo com menos preparação de chanfro, economizando tempo e consumíveis.
• Leveza – por não ter o colar, o peso é significativamente menor, facilitando o manuseio e reduzindo custos logísticos.
• Versatilidade de montagem – pode ser utilizado em conjuntos onde o espaço é limitado, como em painéis e suportes compactos.
• Disponibilidade imediata – por ser um item padronizado, a maioria das dimensões (de 1/2″ a 24″) está disponível em estoque em fornecedores como a Forjaria Jianing.

Além disso, o flange de placa é ideal para linhas de água de resfriamento, sistemas pneumáticos, tubulações de óleo combustível e redes de incêndio, onde as pressões de trabalho são moderadas. Em uma pesquisa setorial de 2025, observou-se que aproximadamente 60% das tubulações de processo na indústria química e petroquímica brasileira utilizam flanges planos em trechos secundários e utilidades, demonstrando sua relevância prática.

Critérios de seleção: diâmetro, espessura, material e face

Para escolher o flange de solda plana adequado a uma aplicação, é necessário considerar cinco parâmetros fundamentais:

1. Diâmetro nominal (DN/NPS) – deve coincidir com o diâmetro externo do tubo. Tabelas de conversão entre DN (milímetros) e NPS (polegadas) são amplamente utilizadas.
2. Espessura e dimensões dos furos – variam conforme a classe de pressão. Flanges classe 150 têm espessura e diâmetro de parafuso menores que classe 300.
3. Material – aço carbono ASTM A105 (comum para temperaturas entre -29°C e 427°C), aço inoxidável ASTM A182 F304/F316 (resistência à corrosão) ou ligas especiais como Inconel para ambientes agressivos.
4. Tipo de face – a face plana (flat face – FF) é a padrão para flanges de placa, mas pode ser solicitada com face elevada (raised face – RF) para maior pressão, desde que respeitada a norma.
5. Acabamento da face – para juntas não metálicas, recomenda-se rugosidade entre 125 e 250 microinches (3,2 a 6,3 µm Ra), conforme tabelas da ASME.

A Forjaria Jianing fornece flanges com rastreabilidade completa, desde a matéria-prima até o tratamento térmico final (quando aplicável). A empresa realiza testes de dureza, análise química e dimensional em cada lote, assegurando que as peças atendam rigorosamente às especificações do cliente. Caso necessite de orientação sobre qual combinação de material e classe é mais econômica para seu processo, consulte nossa equipe técnica pelo canal direto (consultas: 176 9623 6479).

Processo de fabricação e controle de qualidade na indústria

A produção de flanges tipo placa de solda plana envolve etapas que impactam diretamente a qualidade final. O processo típico inclui:

• Corte da chapa por plasma ou oxicorte, respeitando sobremetal para usinagem.
• Forjamento (quando especificado) para melhorar a estrutura granular e as propriedades mecânicas – a Forjaria Jianing utiliza prensas de alta tonelagem para garantir homogeneidade.
• Usinagem em centros CNC para atingir tolerâncias dimensionais de ±0,5 mm para diâmetros de até 24″.
• Tratamento térmico de normalização para alívio de tensões em aços carbono, quando requerido pela norma.
• Inspeção dimensional com instrumentos calibrados e ensaio visual.
• Certificação final com emissão de relatório de ensaio.

Em 2026, projeta-se que o uso de inspeção por ultrassom em flanges de placa se torne um padrão para aplicações críticas, especialmente nas indústrias de óleo e gás. A Forjaria Jianing já oferece essa opção como adicional, garantindo detecção de possíveis descontinuidades internas antes da expedição. A prática de rastreabilidade permite que, mesmo após anos de operação, o lote original seja identificado, facilitando a manutenção e a troca de componentes.

Aplicações típicas e boas práticas de instalação

O flange de solda plana é encontrado em setores como:

• Sistemas de água potável e esgoto (ETAs e ETEIs).
• Redes de ar comprimido industrial.
• Tubulações de vapor de baixa pressão (até 10 bar).
• Linhas de óleo combustível em caldeiras.
• Sistemas de proteção contra incêndio (sprinklers).
• Indústria alimentícia e farmacêutica (em aço inoxidável).

Para garantir uma vedação eficaz e evitar vazamentos, algumas boas práticas devem ser seguidas durante a montagem:

1. Limpar as faces do flange e as extremidades do tubo antes da soldagem.
2. Realizar solda em passes alternados para evitar distorção térmica.
3. Utilizar junta de vedação com espessura compatível (geralmente 1,5 a 3,0 mm para flanges planos).
4. Apertar os parafusos em cruz, com torque controlado conforme especificação do fabricante.
5. Após a montagem, realizar teste hidrostático na pressão 1,5 vez a pressão nominal de projeto.

A Forjaria Jianing fornece ainda guias de torque recomendado para cada diâmetro e classe, auxiliando na montagem correta e prolongando a vida útil do conjunto. Para receber esse material técnico, entre em contato (consultas: 176 9623 6479).

Tendências de mercado e atualizações normativas para 2026

O mercado de conexões industriais, incluindo flanges de solda plana, vem passando por transformações impulsionadas pela digitalização e pela demanda por materiais mais sustentáveis. Em 2026, espera-se que:

• cresça a adoção de aços com baixo teor de carbono (ASTM A105N) para reduzir riscos de fragilização por hidrogênio;
• a norma ISO 7005-1 seja atualizada para incluir requisitos mais rigorosos de tolerância dimensional em flanges planos;
• a rastreabilidade digital (QR code impresso no flange) se torne prática comum, permitindo acesso ao histórico de fabricação;
• haja um aumento na demanda por flanges fabricados com processos de forjamento a quente controlados, visando maior resistência à fadiga.

A Forjaria Jianing já investe em tecnologias de marcação a laser e banco de dados de produção, posicionando-se para atender a essas exigências. Empresas que buscam fornecedores alinhados às tendências de 2026 podem contar com a experiência da Forjaria na entrega de flanges que combinam precisão e confiabilidade.

Por que escolher um fornecedor especializado em forjamento

A aquisição de flanges de placa pode parecer simples, mas a diferença entre um componente que dura décadas e outro que causa paradas não programadas está na qualidade do forjamento e no controle de processo. Fornecedores como a Forjaria Jianing, que dedicam fábrica exclusiva a peças forjadas, apresentam vantagens claras:

• Domínio sobre todo o fluxo produtivo, desde a compra do aço até a expedição.
• Capacidade de atender pedidos customizados com prazos reduzidos.
• Testes destrutivos e não destrutivos realizados in loco.
• Suporte técnico especializado para solução de problemas em campo.

Além disso, a Forjaria Jianing mantém um estoque mínimo de mais de 10.000 unidades dos diâmetros mais comuns (1/2″ a 12″), permitindo entregas rápidas para atender emergências. Para orçamentos ou orientação técnica, utilize o número (consultas: 176 9623 6479).

Em suma, o flange tipo placa de solda plana é uma solução testada e confiável para sistemas de tubulação que operam em condições moderadas de pressão e temperatura. Sua escolha criteriosa, baseada em normas atualizadas e parâmetros técnicos claros, contribui diretamente para a segurança e a eficiência operacional. Ao optar por um fornecedor que alia expertise em forjamento a rigorosos padrões de controle, o investimento se traduz em redução de custos de manutenção e maior vida útil do sistema. A Forjaria Jianing oferece exatamente esse nível de compromisso, apoiando projetos industriais com componentes de alta qualidade e suporte técnico contínuo. Para mais informações ou para solicitar um catálogo técnico, entre em contato por meio do canal indicado (consultas: 176 9623 6479).
