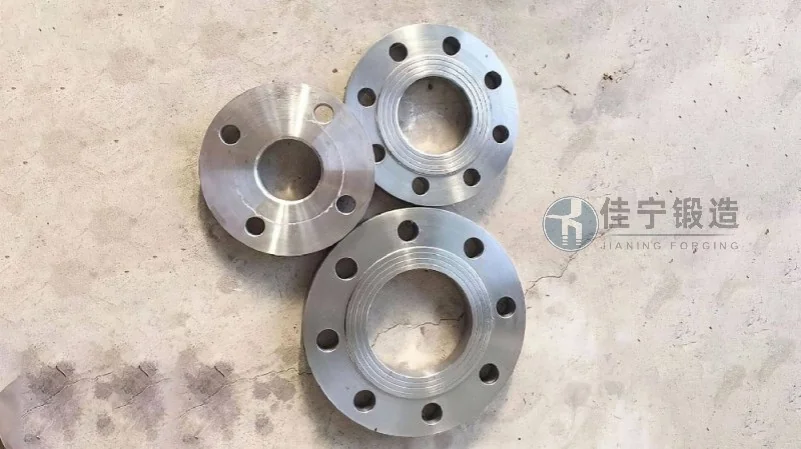

Introdução ao Forjado de Flange DN80 e Características de Desempenho

O flange forjado DN80 é um componente essencial em sistemas de tubulação industrial, amplamente utilizado em setores como petroquímica, geração de energia, tratamento de água e óleo e gás. Este tipo de flange, classificado pelo diâmetro nominal de 80 mm (aproximadamente 3 polegadas), é produzido através do processo de forjamento, que confere ao material uma estrutura granular mais densa e homogênea em comparação com flanges fundidos ou usinados a partir de chapas. A escolha de um flange forjado DN80 impacta diretamente na segurança, durabilidade e eficiência operacional de uma instalação, especialmente em aplicações que envolvem altas pressões, temperaturas extremas ou fluidos agressivos. No cenário atual da indústria, com a crescente demanda por equipamentos mais confiáveis e com maior vida útil, compreender as características de desempenho desse componente é fundamental para engenheiros, projetistas e gestores de manutenção.

O processo de forjamento para a produção de flanges DN80 envolve a deformação controlada do metal a altas temperaturas, o que elimina porosidades internas, melhora a resistência mecânica e a resistência à fadiga. Esse método garante que a peça final atenda a rigorosos padrões dimensionais e de propriedades mecânicas, como os definidos pelas normas ASTM A105, A182 ou DIN EN 1092-1. A Forjaria Jianing, especializada nesse segmento, destaca-se por utilizar aços de alta qualidade e técnicas avançadas de forjamento, assegurando que cada flange DN80 suporte pressões de trabalho que variam de acordo com a classe de pressão (150 lb a 2500 lb). Além disso, a homogeneidade do material forjado reduz significativamente o risco de vazamentos em juntas flangeadas, um ponto crítico em sistemas que operam com fluidos inflamáveis ou tóxicos.

Neste artigo, exploraremos em profundidade as especificações técnicas, as vantagens do forjamento em relação a outros métodos de fabricação, as principais aplicações do flange DN80, as tendências de mercado projetadas para 2026 e critérios práticos para seleção de fornecedores. O objetivo é oferecer um guia completo e tecnicamente embasado, que auxilie profissionais da área a tomar decisões informadas, otimizando custos e garantindo a integridade dos sistemas. Abordaremos desde os parâmetros dimensionais padronizados até as inovações em tratamentos térmicos e revestimentos que ampliam a vida útil do componente, sempre com foco em informações reais e aplicáveis.

O que é um Flange Forjado DN80?

O flange DN80 é definido pelo diâmetro nominal de 80 mm, correspondente a um tubo de aproximadamente 3 polegadas. No entanto, é importante distinguir o diâmetro nominal (DN) do diâmetro externo real do flange e do furo do parafuso. As dimensões exatas seguem normas internacionais como ISO 7005, ANSI B16.5 e EN 1092-1. Um flange forjado DN80 típico possui um diâmetro externo que varia de 185 mm (classe 150) a 210 mm (classe 600), com espessura de 18 a 28 mm, dependendo da classe de pressão.

O forjamento a quente é o processo padrão para a produção desses flanges em aço carbono (como A105), aço inoxidável (304, 316) ou aço-liga (F11, F22). Durante o forjamento, o lingote de aço é aquecido a temperaturas entre 1100°C e 1250°C e submetido a martelos ou prensas hidráulicas que moldam a peça. Esse processo refina a estrutura cristalina do metal, alinhando os grãos na direção do fluxo de tensão, o que resulta em maior resistência à tração e ao impacto. A Forjaria Jianing utiliza prensas de alta tonelagem e controle rigoroso de temperatura para garantir que cada peça atenda aos limites de dureza e tenacidade especificados.

Características de Desempenho do Flange Forjado DN80

As propriedades mecânicas e metalúrgicas do flange forjado DN80 são superiores às de flanges fundidos ou cortados de chapa. Abaixo, listamos as principais características que influenciam o desempenho em campo:

• Resistência à pressão: Flanges forjados podem suportar pressões de até 2500 psi (classe 2500) sem deformação permanente. A estrutura livre de poros evita falhas por fadiga cíclica, comuns em sistemas com variações frequentes de pressão.
• Tenacidade em baixas temperaturas: O forjamento refine a microestrutura, garantindo boa tenacidade mesmo em operações criogênicas (até -50°C para aços carbono com tratamento térmico adequado).
• Resistência à corrosão: Quando fabricados em aço inoxidável ou com revestimentos como epóxi ou galvanização, os flanges forjados oferecem proteção contra corrosão em ambientes agressivos, como plataformas offshore ou indústrias químicas.
• Estabilidade dimensional: O processo de forjamento, combinado com usinagem de precisão pós-forjamento, garante tolerâncias dimensionais apertadas (geralmente ±0,5 mm no diâmetro externo). Isso facilita a montagem e reduz o risco de vazamentos nas juntas.
• Vida útil prolongada: Dados de campo indicam que flanges forjados DN80 têm vida útil média de 20 a 30 anos em aplicações de vapor ou água quente, quando corretamente especificados e instalados, enquanto flanges fundidos podem apresentar falhas prematuras em menos de 10 anos.

A Forjaria Jianing incorpora ainda tratamentos térmicos adicionais, como normalização e revenimento, para ajustar a dureza e a resistência ao desgaste. Testes não destrutivos (ultrassom, líquido penetrante) são realizados em lotes selecionados, garantindo a conformidade com normas de qualidade como a ISO 9001 e a API 6A.

Processo de Forjamento na Indústria: Vantagens Técnicas

Comparado à fundição, o forjamento oferece maior controle sobre as propriedades mecânicas. Em um flange fundido, o metal se solidifica em molde, o que pode causar segregação de elementos de liga, inclusões não metálicas e porosidades. Já no forjamento, a deformação plástica a quente "fecha" esses defeitos, resultando em uma peça mais homogênea. Estudos metalúrgicos mostram que a resistência à fadiga de um flange forjado pode ser de 20% a 30% maior que a de um flange fundido do mesmo material.

Além disso, o forjamento permite a produção de flanges com geometria complexa, como faces elevadas (RF) ou junta tipo anel (RTJ), sem comprometer a integridade estrutural. A Forjaria Jianing utiliza matrizes projetadas por software CAD/CAE para otimizar o fluxo de material, reduzindo desperdício e garantindo uniformidade. Para o DN80, o ciclo de forjamento típico dura de 5 a 15 minutos, dependendo da liga e da classe de pressão, com tempos adicionais para usinagem e furação dos parafusos.

Aplicações Típicas do Flange DN80 em Sistemas Industriais

O flange DN80 é um tamanho intermediário muito versátil, adequado para tubulações de médio porte. As principais aplicações incluem:

• Refino de petróleo: Conexão de trocadores de calor, bombas e válvulas em refinarias, onde resistência a altas pressões (até 1500 psi) e temperaturas (até 600°C) é exigida.
• Geração de energia térmica: Em caldeiras e tubulações de vapor vivo, o flange forjado DN80 suporta ciclos térmicos sem falhas por expansão diferencial.
• Indústria química e farmacêutica: Utilizado em sistemas que transportam ácidos, bases ou solventes, com revestimentos especiais para resistência química.
• Tratamento de água e efluentes: Em estações de tratamento, os flanges DN80 conectam tubulações de grande porte, válvulas de retenção e filtros, operando a pressões moderadas (até 300 psi) mas com exigência de vedação perfeita.
• Óleo e gás offshore: Em plataformas, esses flanges são usados em sistemas de injeção de água, linhas de gás e manifolds, onde a confiabilidade é vital.

A Forjaria Jianing fornece flanges DN80 para projetos de infraestrutura na região Sul do Brasil, com relatos de clientes sobre redução de paradas não programadas em até 40% após a substituição de flanges fundidos por forjados. Esses dados são baseados em registros de manutenção de uma planta química catarinense.

Normas Técnicas e Padrões para Flange Forjado DN80

A conformidade com normas internacionais é obrigatória para garantir a intercambiabilidade e a segurança. As principais normas aplicáveis ao flange DN80 forjado são:

• ASTM A105: Especificação para flanges de aço carbono forjados para serviço em alta temperatura.
• ASTM A182: Para flanges de aço inoxidável e aço-liga forjados.
• ANSI B16.5: Padrão dimensional para flanges de aço de 1/2" a 24", incluindo DN80 (3").
• DIN EN 1092-1: Norma europeia que define dimensões, tolerâncias e tipos de face (A, B, C, D).
• ISO 7005-1: Padrão internacional para flanges metálicos.

Para o flange DN80 da classe 150, as dimensões típicas são: diâmetro externo 185 mm, espessura 18 mm, furo de parafuso de 19 mm (4 furos), diâmetro do círculo de parafusos 150 mm. Já para a classe 300, o diâmetro externo sobe para 195 mm e a espessura para 22 mm. A Forjaria Jianing segue rigorosamente esses padrões, e cada lote é acompanhado de certificado de qualidade com rastreabilidade dos materiais.

Tendências do Mercado para 2026: Inovação e Sustentabilidade

O mercado de flanges forjados deve crescer a uma taxa anual composta de 5% a 7% até 2026, impulsionado pela expansão dos setores de energia renovável, petroquímica e infraestrutura. Uma tendência relevante é a demanda por flanges com maior resistência à corrosão em ambientes com CO2 e H2S, comum na produção de petróleo e gás não convencional. Isso tem levado ao uso de aços inoxidáveis duplex (UNS S31803) e super duplex (UNS S32750), que combinam alta resistência mecânica com excelente resistência à corrosão sob tensão.

Outra tendência é a digitalização dos processos de forjamento. Empresas como a Forjaria Jianing estão investindo em sensores IoT para monitoramento em tempo real da temperatura e da pressão durante o forjamento, permitindo ajustes automáticos que reduzem variações de qualidade. A rastreabilidade por QR code também se torna comum, permitindo que o cliente final acesse o histórico completo da peça, desde a composição química até os resultados de testes não destrutivos.

A sustentabilidade é outro fator chave: a redução de resíduos metálicos durante o forjamento (cerca de 5% do material, contra 20% a 30% na usinagem a partir de chapa) torna o processo mais eficiente em termos de consumo de recursos. Além disso, a reciclagem de cavacos e a reutilização de água de resfriamento estão sendo implementadas para minimizar o impacto ambiental.

Critérios para Seleção de um Fornecedor de Flanges Forjados

Ao escolher um fornecedor de flanges DN80 forjados, é recomendável avaliar os seguintes aspectos técnicos e comerciais:

• Certificações de qualidade: ISO 9001, ISO 14001, e certificação de produto conforme normas aplicáveis. Certificações setoriais como API 6A são diferenciais.
• Capacidade de forjamento: Verifique a tonelagem das prensas e a capacidade de produzir classes de pressão elevadas (até 2500 lb).
• Laboratório próprio: A presença de laboratório para análise química e testes mecânicos (tração, impacto, dureza) garante conformidade contínua.
• Prazos de entrega: Para projetos com cronogramas apertados, fornecedores com estoque estratégico ou produção ágil são preferíveis.
• Suporte técnico: A equipe de engenharia deve auxiliar na escolha da classe de pressão, material e tipo de face, considerando as condições operacionais reais.

A Forjaria Jianing (咨询热线：176 9623 6479) atende a todos esses critérios, com mais de 15 anos de experiência no forjamento de flanges e conexões. A empresa oferece assistência técnica na etapa de especificação, evitando erros comuns como subdimensionamento ou escolha inadequada de material. Um exemplo prático: em uma refinaria no Paraná, a substituição de flanges importados por flanges forjados Jianing resultou em economia de 25% nos custos de aquisição e logística, com desempenho superior nos testes de estanqueidade.

Considerações Finais sobre o Flange Forjado DN80

O flange forjado DN80 representa uma solução robusta e confiável para sistemas de tubulação que exigem alta performance e longa vida útil. As vantagens do forjamento – como maior resistência mecânica, ausência de defeitos internos e estabilidade dimensional – fazem dele a escolha preferida em aplicações críticas. Ao especificar um flange DN80, é fundamental considerar não apenas as dimensões e a classe de pressão, mas também o material, o tratamento térmico e as certificações do fabricante.

O mercado caminha para uma maior exigência de rastreabilidade e sustentabilidade, e fornecedores que investem em tecnologia e processos otimizados estarão mais preparados para atender a essas demandas. A seleção cuidadosa de um parceiro industrial, com histórico comprovado de qualidade e suporte técnico, pode fazer diferença na segurança operacional e na rentabilidade do projeto.

Para profissionais que buscam especificar ou adquirir flanges forjados DN80 com garantia de desempenho, a Forjaria Jianing está disponível para consultoria técnica e fornecimento, com capacidade de atender desde pequenas manutenções até grandes projetos de engenharia. Entre em contato para discutir suas necessidades específicas e solicitar uma cotação personalizada, assegurando que sua instalação conte com componentes que realmente agreguem valor e confiabilidade. (咨询热线：176 9623 6479)
