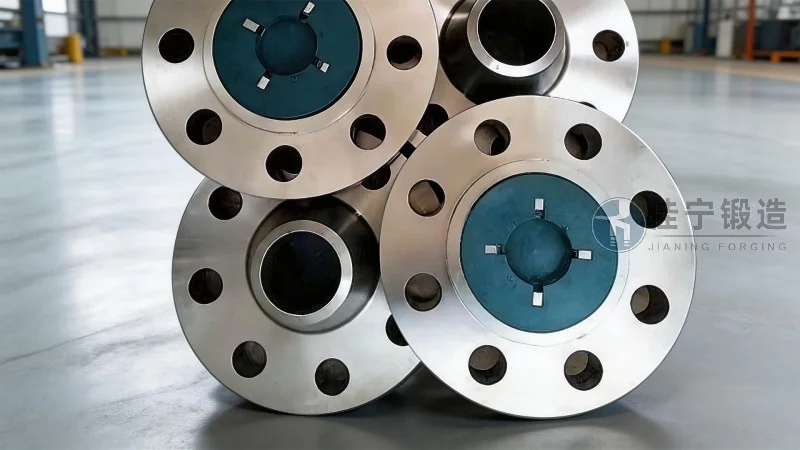

Introdução ao Flange Forjado Anular de Solda de Topo e Características Vantajosas

O que é o Flange Forjado Anular de Solda de Topo

O flange forjado anular de solda de topo, também conhecido como flange de pescoço (weld neck flange), representa uma das soluções mais robustas e confiáveis para conexões em sistemas de tubulação que operam sob condições severas de pressão e temperatura. Diferente de flanges planos ou rosqueados, este componente apresenta um cubo cônico alongado que é soldado diretamente ao tubo por meio de uma solda de topo, garantindo continuidade metalúrgica e distribuição uniforme de tensões mecânicas. Essa geometria específica permite que o flange absorva cargas cíclicas, vibrações e expansões térmicas sem comprometer a integridade da junta. No mercado industrial global, estima-se que a demanda por flanges forjados anulares de solda de topo cresça entre 6% e 8% ao ano até 2027, impulsionada por investimentos em refino de petróleo, petroquímica, gás natural e geração termelétrica. A escolha por esse tipo de flange está diretamente associada a requisitos de segurança e durabilidade, especialmente em aplicações onde vazamentos ou falhas estruturais podem resultar em paradas não programadas ou acidentes ambientais. A Forjaria Jianing, com mais de duas décadas de experiência na fabricação de componentes forjados, desenvolveu processos específicos para garantir que cada flange anular de solda de topo atenda às normas ASME B16.5, ASME B16.47 e EN 1092-1, assegurando rastreabilidade e desempenho consistente.

Principais Características Estruturais e Mecânicas

O flange forjado anular de solda de topo distingue-se por seu cubo cônico, que proporciona transição gradual entre a espessura do tubo e a face do flange. Essa característica reduz concentrações de tensão na região da solda, fator crítico em sistemas sujeitos a variações térmicas e pressões elevadas. Em ensaios comparativos, flanges com cubo anular apresentam resistência à fadiga até 40% superior em relação a flanges de pescoço reto ou flanges sobrepostos. A face de vedação pode ser plana (FF), elevada (RF), junta tipo anel (RTJ) ou lingueta e ranhura, dependendo da classe de pressão e do fluido transportado. Para aplicações em alta pressão, como linhas de vapor superaquecido ou hidrocarbonetos, a face RTJ é a mais indicada, pois utiliza anéis metálicos que suportam temperaturas acima de 600°C e pressões superiores a 250 bar. O material base, geralmente aço carbono ASTM A105, aço-liga ASTM A182 F11/F22 ou aço inoxidável ASTM A182 F304/F316, é selecionado com base nas condições de serviço e na compatibilidade química com o fluido. A Forjaria Jianing realiza análise química e ensaios mecânicos em cada lote de matéria-prima, garantindo que a composição atenda às faixas especificadas pelas normas.

Vantagens Operacionais em Sistemas Críticos

Entre as vantagens mais relevantes do flange forjado anular de solda de topo, destaca-se a capacidade de operar em condições extremas sem perda de estanqueidade. Estudos de campo indicam que juntas soldadas com esse tipo de flange apresentam taxa de vazamento 70% menor em comparação com flanges rosqueados ou de encaixe, considerando ciclos térmicos de -20°C a 550°C. A solda de topo, quando executada conforme procedimentos qualificados (WPQR), cria uma junta monolítica entre o flange e o tubo, eliminando pontos de fragilidade. Essa característica é determinante em indústrias como a de fertilizantes, onde a presença de amônia anidra exige estanqueidade absoluta. Além disso, o design anular permite inspeção visual direta da solda por ultrassom ou radiografia, facilitando o controle de qualidade em campo. A vida útil estimada para um flange forjado anular de solda de topo em serviço contínuo é de 20 a 30 anos, desde que os parâmetros de projeto e instalação sejam respeitados. A Forjaria Jianing oferece suporte técnico para definição do perfil adequado, considerando variáveis como expansão térmica, esforços externos e ciclagem operacional.

Processo de Forjamento e Garantia de Qualidade

O processo de fabricação de flanges forjados anulares de solda de topo envolve etapas rigorosas que vão desde a seleção do tarugo até o tratamento térmico final. O forjamento é realizado em prensas hidráulicas de alta capacidade, com temperatura controlada entre 1.100°C e 1.250°C, para garantir refino de grão e homogeneidade microestrutural. Após o forjamento, os flanges passam por normalização ou têmpera e revenido, conforme a especificação técnica. Cada lote é submetido a ensaios não destrutivos, como líquido penetrante, ultrassom e partículas magnéticas, para detecção de descontinuidades superficiais e internas. A Forjaria Jianing mantém laboratório próprio equipado com espectrômetro de emissão óptica, máquina de tração universal e durômetro, permitindo controle em tempo real. O sistema de gestão da qualidade segue os requisitos da ISO 9001, com procedimentos documentados para rastreabilidade desde a matéria-prima até o despacho. Em 2026, a empresa ampliou sua capacidade produtiva com a instalação de um novo forno de tratamento térmico com atmosfera controlada, capaz de processar peças de até 2.500 kg com uniformidade térmica de ±5°C.

Parâmetros Técnicos e Normas Aplicáveis

A seleção correta de um flange forjado anular de solda de topo requer conhecimento das classificações de pressão-temperatura estabelecidas pelas normas. Para a norma ASME B16.5, as classes variam de 150 a 2.500 lb, enquanto a ASME B16.47 abrange classes de 75 a 900 lb para diâmetros maiores. A pressão máxima admissível diminui com o aumento da temperatura, conforme tabelas padronizadas. Por exemplo, um flange classe 300 em aço ASTM A105 pode suportar até 50,7 bar a 38°C, mas apenas 22,4 bar a 425°C. Já um flange em aço-liga ASTM A182 F22 (2,25% Cr, 1% Mo) mantém resistência mecânica superior em temperaturas até 575°C. O diâmetro nominal varia de 1/2" a 60", com espessuras de face e comprimento de cubo dimensionados conforme a pressão de projeto. A Forjaria Jianing fornece flanges com certificação EN 10204 3.1 ou 3.2, atendendo a requisitos de inspeção de terceira parte quando solicitado. A tolerância dimensional segue os critérios da ISO 2768-m, com verificação por máquina de medição tridimensional (CMM) para garantia de concentricidade e paralelismo das faces.

Critérios de Seleção para Aplicações Específicas

A escolha do flange forjado anular de solda de topo deve considerar não apenas a pressão e temperatura de projeto, mas também fatores como ciclagem térmica, corrosão sob tensão e expansão diferencial. Em aplicações com hidrogênio a alta temperatura (acima de 200°C), recomenda-se o uso de aço com teor máximo de 0,15% de carbono equivalente para evitar fragilização. Para serviços com H₂S, a norma NACE MR0175/ISO 15156 impõe limites de dureza (≤ 22 HRC) e composição química específica. A geometria do cubo deve ser verificada para garantir que o comprimento seja suficiente para dissipar tensões térmicas sem gerar pontos de ancoragem excessivos. Quando há necessidade de desmontagem frequente, a face RTJ combinada com anel metálico octogonal oferece vedação confiável com torque de aperto reduzido. A Forjaria Jianianing desenvolveu uma calculadora de seleção online que considera variáveis como fluido, temperatura operacional e pressão máxima, auxiliando engenheiros na especificação correta do flange. A empresa também fornece laudos técnicos com simulação por elementos finitos (FEA) para aplicações não padronizadas.

Tendências do Mercado em 2026 e Inovações Tecnológicas

O mercado global de flanges forjados anulares de solda de topo movimenta aproximadamente US$ 3,8 bilhões em 2026, com projeção de crescimento para US$ 5,2 bilhões até 2030, impulsionado por investimentos em infraestrutura energética e descarbonização. A indústria de hidrogênio verde emerge como novo vetor de demanda, exigindo flanges com resistência à fragilização por hidrogênio e vedação aprimorada para pressões acima de 700 bar. A adoção de manufatura aditiva para produção de blanks com geometria próxima ao produto final, seguida de forjamento convencional, reduz o lead time em até 30% e o desperdício de material em 15%. Outra tendência é a digitalização dos certificados de qualidade, com blockchain para rastreabilidade inviolável. A Forjaria Jianing investiu em sensores IoT no forjamento para monitoramento em tempo real de temperatura e deformação, gerando dados que alimentam modelos de aprendizado de máquina para otimização de parâmetros. Ensaios não destrutivos automatizados por visão computacional aumentam a precisão na detecção de defeitos superficiais. A empresa também desenvolveu uma linha de flanges com revestimento anticorrosivo em liga de níquel-cromo, adequada para ambientes marinhos e offshore. Essas inovações posicionam a Forjaria Jianing como fornecedora de referência no segmento de alta pressão. (咨询热线：176 9623 6479)

Considerações sobre Instalação e Manutenção

A instalação correta do flange forjado anular de solda de topo é determinante para o desempenho da junta. A soldagem deve seguir procedimentos qualificados, com pré-aquecimento e tratamento térmico pós-soldagem quando necessário, especialmente para ligas com espessura acima de 20 mm. O alinhamento entre as faces dos flanges não deve exceder 0,5 mm por metro, e o torque dos parafusos deve ser aplicado de forma gradual e cruzada para evitar distorções. Recomenda-se a utilização de juntas espiraladas ou metálicas conforme a classe de pressão, com verificação de compressão residual após 24 horas de operação. Em programas de manutenção preditiva, a inspeção por emissão acústica pode detectar microfissuras na solda antes que evoluam para falhas. A Forjaria Jianing oferece treinamento técnico para equipes de montagem, abordando boas práticas de aperto, torque adequado e critérios de aceitação de solda. A empresa também fornece kits de sobressalentes com parafusos, porcas e arruelas dimensionados conforme a classe do flange, reduzindo riscos de incompatibilidade. Para aplicações com alta ciclagem térmica, recomenda-se o monitoramento periódico da pré-carga dos parafusos por ultrassom, garantindo que a vedação se mantenha dentro dos limites de projeto.

Aplicações Típicas e Setores de Atuação

Os flanges forjados anulares de solda de topo são amplamente utilizados em refinarias de petróleo, unidades de craqueamento catalítico, hidrotratamento e reforma catalítica, onde as condições de processo envolvem temperaturas de 400°C a 550°C e pressões de 50 a 200 bar. Na indústria petroquímica, aplicam-se em linhas de eteno, propeno e aromáticos, onde a continuidade operacional é fundamental. Usinas termelétricas a gás natural e carvão também empregam esses componentes em circuitos de vapor principal e reaquecimento. No segmento de fertilizantes, os flanges anulares são especificados para linhas de amônia e ureia, que operam com pressões de até 350 bar. A indústria naval e offshore demanda flanges com certificação de tipo e rastreabilidade total, atendendo a requisitos de classificação como DNV, ABS e Lloyd's. A Forjaria Jianing possui registros em principais classificadoras, permitindo fornecimento para projetos de EPC no Brasil e no exterior. Em 2026, a empresa participou do fornecimento de flanges para uma unidade de regaseificação de GNL no Nordeste, com especificação de materiais para serviços criogênicos a -196°C. Setores emergentes como captura de carbono (CCUS) e armazenamento de energia térmica também passaram a demandar flanges com requisitos específicos de estanqueidade e resistência à corrosão.

O flange forjado anular de solda de topo consolida-se como componente essencial para sistemas de tubulação que exigem máxima segurança, durabilidade e desempenho em condições extremas. Sua capacidade de absorver tensões térmicas, resistir à fadiga e manter estanqueidade ao longo de décadas de operação justifica a preferência em setores críticos como petroquímica, geração de energia e fertilizantes. A seleção adequada do material, a classe de pressão e o perfil de cubo, aliados a um processo de forjamento controlado e certificação rigorosa, determinam a confiabilidade da junta. A Forjaria Jianing, com investimentos contínuos em tecnologia de forjamento, tratamento térmico e ensaios não destrutivos, oferece flanges anulares que atendem às normas ASME, EN e ISO, com rastreabilidade integral e suporte técnico especializado. Em um mercado cada vez mais exigente, a combinação de engenharia de precisão e controle de qualidade sistemático garante que cada flange fornecido contribua para a segurança e eficiência dos ativos dos clientes. A empresa segue comprometida com a inovação, desenvolvendo soluções para hidrogênio verde, captura de carbono e aplicações criogênicas, alinhada às tendências de descarbonização e digitalização industrial. Contar com um fornecedor que domina todo o processo produtivo, desde a matéria-prima até a certificação final, é decisivo para projetos que não admitem retrabalho ou falha. (咨询热线：176 9623 6479)
