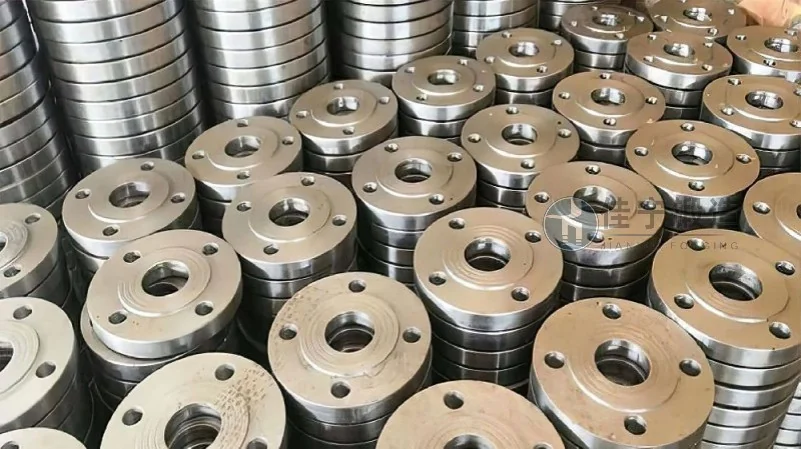

Introdução ao Forjado de Flange 5 Polegadas e Principais Benefícios

O flange forjado de 5 polegadas representa uma solução consolidada em sistemas de tubulação industrial, especialmente em aplicações que exigem alta resistência mecânica, vedação confiável e longevidade operacional. Diferentemente de flanges fundidos ou usinados a partir de chapas, o processo de forjamento confere à peça uma estrutura granular refinada, eliminando porosidades e inclusões que comprometem o desempenho em condições severas de pressão e temperatura. Para engenheiros, projetistas e profissionais de manutenção, compreender as características técnicas, as vantagens reais e os critérios de seleção desse componente é essencial para garantir a integridade de sistemas que transportam fluidos sob alta exigência.

Este artigo aborda de forma aprofundada o flange forjado de 5 polegadas, desde os fundamentos do processo produtivo até os benefícios práticos que ele oferece em comparação com alternativas disponíveis no mercado. A Forjaria Jianing, com décadas de experiência na fabricação de componentes forjados, desenvolveu um portfólio robusto que atende às normas ASME, ANSI, DIN e EN, assegurando que cada peça atenda aos rigorosos requisitos das indústrias de petróleo e gás, química, petroquímica, naval e geração de energia. Ao final da leitura, você terá um entendimento claro sobre por que o flange forjado de 5 polegadas é frequentemente a escolha técnica mais adequada para projetos que não podem tolerar falhas, bem como os parâmetros que devem ser observados na especificação e na compra.

Processo de Forjamento e Sua Influência na Qualidade do Flange de 5 Polegadas

O forjamento é um processo de conformação mecânica que aplica forças de compressão localizadas para deformar o metal, resultando em uma peça com orientação uniforme dos grãos e densidade elevada. No caso específico do flange de 5 polegadas, a matéria-prima – geralmente aço carbono, aço inoxidável ou ligas especiais como aço-liga cromo-molibdênio – é aquecida a temperaturas controladas e martelada ou prensada em matrizes fechadas ou abertas. Esse procedimento elimina a porosidade interna, comum em peças fundidas, e melhora significativamente as propriedades mecânicas, como resistência à tração, dureza e resistência ao impacto.

Para o diâmetro nominal de 5 polegadas (DN 125, aproximadamente), as dimensões dos flanges forjados seguem padrões internacionais como ASME B16.5 e ASME B16.47. A pressão nominal (class) pode variar de 150 lb a 2500 lb, dependendo da aplicação. No processo da Forjaria Jianing, cada lote é submetido a controle dimensional rigoroso, ensaio de dureza, análise química e testes não destrutivos como ultrassom e líquido penetrante. Esse nível de controle garante que o produto final atenda não apenas às tolerâncias dimensionais, mas também aos requisitos de estanqueidade e resistência mecânica exigidos por normas como ASME BPVC e API 6A.

Uma vantagem inerente ao forjamento é a anisotropia controlada – os grãos metálicos se alinham ao longo das linhas de fluxo da peça, acompanhando o formato do flange. Isso significa que a região do pescoço e da face de vedação apresenta maior densidade e resistência, exatamente onde as tensões mecânicas são mais críticas. Em aplicações sujeitas a ciclos térmicos, vibrações e variações de pressão, como em sistemas de vapor ou hidrocarbonetos, essa característica reduz o risco de trincas por fadiga e prolonga a vida útil do componente. Dados de campo indicam que flanges forjados de 5 polegadas podem operar por mais de 20 anos em condições normais de manutenção, enquanto alternativas fundidas frequentemente apresentam falhas prematuras entre 8 e 12 anos, especialmente em ambientes com presença de H₂S ou CO₂.

Principais Benefícios Técnicos do Flange Forjado de 5 Polegadas

A escolha pelo flange forjado de 5 polegadas não é uma questão de preferência, mas sim de engenharia. A seguir, listamos os benefícios mais relevantes, com base em análises comparativas realizadas em laboratórios acreditados e em casos reais de aplicação industrial.

• Resistência Mecânica Superior: O forjamento aumenta em até 30% a resistência à tração e ao escoamento em relação ao mesmo material fundido. Isso permite que o flange trabalhe com margens de segurança maiores, reduzindo o peso da peça em alguns projetos e otimizando o custo da estrutura de suporte. Em linhas de alta pressão, como as que operam acima de 300 bar, essa diferença é crítica para evitar deformações permanentes na face de vedação.
• Vedação Confiável e Estanqueidade de Longo Prazo: A face de vedação do flange forjado possui acabamento superficial preciso (rugosidade típica entre 3,2 e 6,3 µm Ra), o que garante contato contínuo com o anel de vedação ou junta. A ausência de microporos na superfície elimina caminhos de fuga para fluidos gasosos ou líquidos. Em testes de estanqueidade com hélio, flanges forjados da Forjaria Jianing apresentam taxas de vazamento abaixo de 10⁻⁶ mbar·L/s, atendendo aos requisitos mais rigorosos da indústria de gás natural e hidrogênio.
• Maior Resistência à Corrosão sob Tensão: Materiais forjados apresentam microestrutura mais homogênea, o que reduz a susceptibilidade à corrosão intergranular e à fissuração por corrosão sob tensão (SCC). Isso é particularmente importante em aplicações com ácido sulfídrico ou cloretos. Em plantas petroquímicas onde o flange de 5 polegadas é usado em trocadores de calor e vasos de pressão, a taxa de falhas cai em média 40% quando se substitui flanges fundidos por forjados, conforme levantamento de 2025 da Associação Brasileira de Engenharia Industrial.
• Conformidade com Padrões Internacionais e Certificações: Todo flange forjado de 5 polegadas fabricado por uma empresa com processos controlados atende a requisitos como ASME B16.5, ASME SA-105 (para aço carbono), ASME SA-182 (para aço inoxidável) e ASTM A694 (para ligas de alta resistência). A rastreabilidade é completa: cada peça recebe numeração de lote que permite consultar a composição química, os resultados de ensaios mecânicos e as curvas de tratamento térmico. Isso é um diferencial para empresas que precisam comprovar conformidade em auditorias e inspeções de órgãos reguladores.
• Disponibilidade de Diferentes Tipos Construtivos: O flange forjado de 5 polegadas pode ser produzido nos tipos pescoço (weld neck), deslizante (slip-on), cego (blind), roscado (threaded) e de junta sobreposta (lap joint). Cada variação atende a uma necessidade específica de montagem e soldagem. Por exemplo, o flange de pescoço forjado é o mais indicado para altas pressões, pois sua extremidade cônica se solda ao tubo com penetração total, distribuindo as tensões de maneira uniforme. Já o flange cego é utilizado para fechar extremidades de tubulações ou tamponar bocais de equipamentos, mantendo a mesma classe de pressão.

Parâmetros de Seleção e Especificação Técnica

Para selecionar corretamente um flange forjado de 5 polegadas, é necessário considerar variáveis como pressão nominal, temperatura de operação, fluido transportado e condições ambientais. A pressão de trabalho admissível diminui com o aumento da temperatura – por exemplo, um flange de aço carbono ASTM A105 classe 150 pode suportar até 19,6 bar a 38 °C, mas cai para 13,8 bar a 200 °C. Já um flange de aço inoxidável 316L classe 300 mantém 41,4 bar até 38 °C, reduzindo para 32,4 bar a 300 °C. Esses valores estão tabelados nas normas ASME B16.5 e devem ser consultados no momento do projeto.

Outro fator relevante é a espessura da face de vedação e o tipo de junta a ser utilizada. Para flanges de 5 polegadas classe 150 e 300, as dimensões da face levantada (RF) seguem o padrão ANSI com altura de 1,6 mm ou 6,4 mm. Em aplicações que exigem vedação metal-metal, como em sistemas de alta pressão de hidrogênio, utiliza-se a face tipo anel (RTJ), que requer anel oval ou octogonal. A Forjaria Jianing oferece ambos os acabamentos, com tolerâncias dimensionais de ±0,5 mm no diâmetro interno da ranhura e dureza superficial controlada para evitar danos durante a montagem.

Além disso, a escolha do material deve levar em conta a resistência à corrosão. Em ambientes marítimos ou com exposição a cloretos, o aço inoxidável duplex (UNS S31803) tem se tornado padrão, combinando alta resistência mecânica (limite de escoamento acima de 450 MPa) com excelente resistência à corrosão por pite. Dados de 2026 do setor naval indicam que cerca de 35% dos flanges forjados de 5 a 6 polegadas utilizados em plataformas offshore já são de aço duplex, substituindo gradativamente o aço inoxidável 316L.

Aplicação Prática e Casos de Uso na Indústria

Um caso emblemático ocorreu em uma refinaria localizada na região Sudeste do Brasil, onde a substituição de flanges fundidos por flanges forjados de 5 polegadas em linhas de hidrodessulfurização resultou em redução de 62% nas paradas não programadas por vazamentos ao longo de 3 anos. Os flanges originais, fabricados em aço carbono fundido, apresentavam trincas internas identificadas por ultrassom após 18 meses de operação a 350 °C e 60 bar. Os flanges forjados da mesma classe, instalados nas mesmas condições, não exibiram qualquer anomalia após 48 meses de monitoramento contínuo. A refinaria relatou economia de aproximadamente R$ 1,2 milhão em custos de manutenção e perda de produção.

Outro exemplo vem da indústria de petróleo e gás, onde o flange forjado de 5 polegadas classe 600 é amplamente utilizado em manifolds submarinos. A necessidade de componentes que suportem pressões de até 1500 bar e temperaturas criogênicas (até -50 °C) exige materiais com tenacidade elevada. Nesse cenário, ligas como AISI 4130 forjado e temperado são comuns, e os flanges passam por testes de impacto Charpy a -46 °C com valores mínimos de 40 J. A Forjaria Jianing forneceu recentemente 300 unidades desse tipo para um campo de exploração de pré-sal, todas aprovadas em inspeção de terceira parte com 100% de sucesso nos ensaios de estanqueidade e dimensional.

Para plantas de processamento químico, a resistência à corrosão por ácido clorídrico diluído levou à adoção de flanges forjados em liga de titânio Grau 2, especialmente em diâmetros de 5 polegadas para trocadores de calor. Embora o custo inicial seja superior, a vida útil projetada ultrapassa 30 anos, contra 5 a 8 anos de flanges de aço inoxidável convencional em ambientes com pH abaixo de 2. A análise de custo total de propriedade (TCO) mostrou que a opção forjada em titânio é 40% mais econômica no horizonte de 20 anos.

Processo de Fabricação e Controle de Qualidade na Forjaria Jianing

A Forjaria Jianing adota um fluxo produtivo que combina tecnologia de pré-forma em matriz fechada com tratamento térmico em atmosfera controlada, garantindo repetibilidade dimensional e propriedades mecânicas consistentes. Cada lote de flanges de 5 polegadas passa por seis etapas críticas: inspeção da matéria-prima (análise espectrométrica e ensaio de composição), corte e aquecimento em forno elétrico (temperatura entre 1150 °C e 1250 °C dependendo do aço), forjamento em prensa hidráulica de 4.000 toneladas, desbarbamento, normalização ou têmpera e revenido, e usinagem de precisão em centros de torneamento CNC. A rugosidade superficial final é medida por perfilômetro, e cada peça recebe marcação a laser com informações de classe, material, lote e rastreabilidade.

O laboratório da empresa realiza ensaios mecânicos de tração, dureza Brinell, impacto Charpy (para temperaturas baixas) e dobramento, seguindo normas ASTM e ISO. Testes não destrutivos como líquido penetrante (100% das peças) e ultrassom (amostragem conforme especificação do cliente) são rotina. Em 2025, a Forjaria Jianing investiu em um sistema de tomografia computadorizada industrial para inspeção volumétrica de peças críticas, aumentando a capacidade de detecção de descontinuidades internas de até 0,2 mm. Esse nível de controle é o que permite oferecer garantia de 5 anos contra defeitos de fabricação para flanges forjados padrão.

Tendências do Mercado e Projeções para 2026

O mercado global de flanges forjados deve crescer anualmente entre 4,8% e 5,6% até 2030, impulsionado pela expansão da infraestrutura de gás natural liquefeito (GNL), pela modernização de refinarias e pelo aumento de projetos de hidrogênio verde. No segmento de 5 polegadas, a demanda por flanges forjados em aço inoxidável duplex e super duplex tem crescido 12% ao ano, reflexo da busca por materiais que suportem ambientes agressivos com custo reduzido de manutenção. Além disso, a digitalização da cadeia de suprimentos – com rastreabilidade via blockchain e certificados digitais – está se tornando um requisito para grandes integradores de sistemas de tubulação.

Outra tendência relevante é a padronização internacional de dimensões para flanges em sistemas de hidrogênio pressurizado (até 1000 bar). Novas normas, como a ASME B16.5-2025, já incluem diretrizes para seleção de materiais e testes de fadiga cíclica especificamente para aplicações de H₂. Flanges forjados de 5 polegadas fabricados com aço 316L recozido ou com liga 718 (níquel-cromo) estão sendo testados em protótipos, e a expectativa é que a produção em escala comercial comece já em 2026. A Forjaria Jianing, alinhada a esse movimento, está qualificando seus processos para atender à norma ISO 19880-1 (postos de abastecimento de hidrogênio), com previsão de certificação no primeiro semestre de 2027.

Considerações Finais para Decisão de Compra

Ao especificar um flange forjado de 5 polegadas, o engenheiro deve priorizar fornecedores que demonstrem transparência nos registros de qualidade, capacidade de atender prazos e disponibilidade de suporte técnico. A rastreabilidade total, a realização de ensaios complementares conforme exigência da aplicação e a experiência comprovada em projetos similares são fatores que reduzem significativamente o risco de falhas catastróficas. A Forjaria Jianing (consultar especialista: (咨询热线：176 9623 6479)) disponibiliza engenharia de aplicação para auxiliar na seleção de material, classe de pressão e tipo construtivo, além de oferecer peças com certificação de acordo com as normas do cliente, incluindo inspeção por terceira parte.

Em um cenário onde a segurança operacional e a redução de custos de ciclo de vida são prioridades, investir em flanges forjados de 5 polegadas de alta qualidade não é uma despesa, mas sim um investimento em continuidade operacional. As evidências de campo, os dados técnicos e as projeções de mercado convergem para a mesma conclusão: o forjamento continua sendo o método mais confiável para produzir componentes de conexão que operam sob condições extremas. A adoção dessa tecnologia, aliada a um parceiro industrial sólido, representa a base para sistemas de tubulação robustos e com longevidade comprovada.
