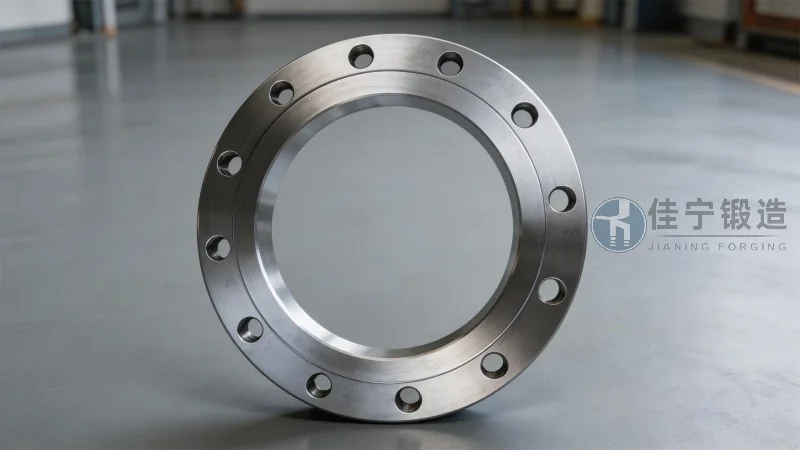

Visão Geral do Flange de Solda de Topo com Redução e Destaques de Desempenho

No cenário industrial contemporâneo, a escolha correta de componentes de tubulação é um fator determinante para a eficiência operacional, a segurança estrutural e a longevidade dos sistemas de transporte de fluidos. Entre os diversos tipos de conexões disponíveis no mercado, o flange de solda de topo com redução destaca-se como uma solução técnica de elevada relevância, especialmente em aplicações que exigem transições seguras entre diferentes diâmetros de tubulação. Este componente, fabricado sob rigorosos padrões de qualidade, combina as vantagens da solda de topo com a funcionalidade de um redutor, permitindo uma conexão robusta e estanque. A Forjaria Jianing, com sua trajetória consolidada no setor de forjaria, desenvolve este tipo de flange utilizando matérias-primas selecionadas e processos controlados, assegurando que cada peça atenda às exigências específicas de cada projeto. Neste artigo, vamos explorar em profundidade as características técnicas, os parâmetros de desempenho, as aplicações práticas e as vantagens comparativas do flange de solda de topo com redução, oferecendo um guia completo para engenheiros, projetistas e profissionais de manutenção que buscam especificar componentes confiáveis para sistemas de tubulação de média e alta pressão.

Com o avanço das exigências regulatórias e a crescente necessidade de eficiência energética nas plantas industriais, a seleção de flanges adequados tornou-se uma decisão estratégica. O flange de solda de topo com redução, também conhecido como flange redutor, é projetado para conectar tubos de diâmetros distintos sem a necessidade de adaptadores adicionais, reduzindo pontos de vazamento e simplificando a montagem. A Forjaria Jianing emprega tecnologia de forjamento a quente e usinagem de precisão para garantir que cada flange apresente tolerâncias dimensionais rigorosas, superfícies de vedação lisas e resistência mecânica superior. Atualmente, com as projeções de mercado para 2026 indicando um crescimento sustentado na demanda por componentes forjados de alta performance, impulsionado pelos setores de petróleo e gás, petroquímica, geração de energia e tratamento de água, entender as especificações e os diferenciais deste tipo de flange é fundamental para profissionais que desejam otimizar seus projetos e garantir a conformidade com as normas técnicas vigentes.

Características Construtivas e Processo de Fabricação

O flange de solda de topo com redução é fabricado a partir de tarugos de aço carbono, aço liga ou aço inoxidável, dependendo dos requisitos de resistência à corrosão e das condições operacionais do sistema. O processo de forjamento a quente, utilizado pela Forjaria Jianing, garante uma estrutura granular refinada e a ausência de descontinuidades internas, resultando em um componente com propriedades mecânicas superiores quando comparado a flanges fundidos ou usinados a partir de chapa. Durante a fabricação, o tarugo é aquecido a temperaturas controladas e submetido a prensas hidráulicas de alta capacidade, que conformam o material progressivamente até atingir a geometria desejada. A região de redução, que caracteriza este tipo de flange, é especialmente cuidadosa durante o forjamento para evitar concentrações de tensão e garantir uma transição suave entre os diâmetros.

Após o forjamento, cada peça passa por um tratamento térmico padronizado, que alivia as tensões internas e ajusta a dureza do material. Em sequência, a usinagem de precisão é realizada em centros de usinagem CNC, onde as faces de vedação, os furos para parafusos e o bisel para solda de topo são trabalhados com tolerâncias dimensionais que seguem as normas ASME B16.5, ASME B16.47 e EN 1092-1, entre outras. A superfície de vedação, geralmente do tipo face plana (FF), face elevada (RF) ou anel de junta (RTJ), é inspecionada com rugosímetros para assegurar a estanqueidade necessária. A Forjaria Jianing realiza ensaios não destrutivos, como ultrassom e líquido penetrante, em lotes representativos, garantindo que não haja trincas ou inclusões que comprometam a integridade do flange em serviço.

Parâmetros Técnicos e Normas Aplicáveis

A especificação de um flange de solda de topo com redução envolve a definição de diversos parâmetros, que devem estar alinhados com as condições de projeto da tubulação. Os principais parâmetros incluem:

• Classe de pressão (Class): variando de Class 150 a Class 2500, conforme ASME B16.5, ou PN 6 a PN 420, conforme norma europeia. A escolha da classe depende da pressão de operação e da temperatura do fluido.
• Diâmetro nominal (DN ou NPS): define o diâmetro maior e o diâmetro menor do flange redutor, por exemplo, DN 200 x DN 150 ou NPS 8 x NPS 6.
• Material: aço carbono ASTM A105, aço liga ASTM A182 F11/F22, aço inoxidável ASTM A182 F304/F316, entre outros, selecionados com base na resistência à corrosão e na temperatura de serviço.
• Tipo de face de vedação: face plana (FF) para baixas pressões, face elevada (RF) para médias pressões, ou anel de junta (RTJ) para altas pressões e fluidos críticos.
• Acabamento superficial: rugosidade entre 3,2 e 6,3 micrômetros para faces elevadas, garantindo a eficácia da junta de vedação.

A conformidade com normas internacionais é um aspecto crítico para a aceitação do flange em projetos globais. A Forjaria Jianing fabrica seus flanges de solda de topo com redução em conformidade com as seguintes referências técnicas:

• ASME B16.5 – Flanges e acessórios para tubulação de aço
• ASME B16.47 – Flanges de grande diâmetro
• API 6A – Especificação para equipamentos de cabeça de poço
• EN 1092-1 – Flanges para tubulação de aço
• ISO 7005 – Flanges metálicos

Além disso, os flanges são submetidos a testes de pressão hidrostática conforme a norma ASME B16.5, que exige que o componente suporte uma pressão de teste 1,5 vezes a pressão nominal sem apresentar vazamentos ou deformações permanentes. A rastreabilidade dos materiais é garantida por meio de certificados de qualidade, que acompanham cada lote de produção.

Vantagens Técnicas do Flange de Solda de Topo com Redução

A utilização do flange de solda de topo com redução oferece vantagens significativas em comparação com soluções alternativas, como a combinação de dois flanges de diâmetros diferentes conectados por um redutor. Entre os benefícios mais relevantes, destacam-se:

• Redução de pontos de vazamento: ao eliminar a necessidade de uma junta adicional entre o redutor e o flange, o sistema integrado reduz os potenciais pontos de fuga, aumentando a confiabilidade da tubulação.
• Simplificação da montagem: com uma única peça para realizar a transição de diâmetro, o tempo de instalação é reduzido, e o alinhamento dos componentes é facilitado.
• Otimização do fluxo: a transição gradual entre os diâmetros, sem arestas vivas ou mudanças bruscas de seção, minimiza a perda de carga e a turbulência no escoamento do fluido.
• Resistência mecânica superior: o processo de forjamento confere ao flange uma resistência mais elevada à tração e ao escoamento, suportando cargas mecânicas e térmicas mais severas.
• Versatilidade de aplicação: disponível em uma ampla gama de materiais e classes de pressão, o flange redutor pode ser especificado para sistemas de vapor, óleo, gás, produtos químicos e água.

A Forjaria Jianing investe continuamente em pesquisa e desenvolvimento para aprimorar a geometria da região de redução, utilizando simulações de elementos finitos (FEA) para otimizar a distribuição de tensões e prolongar a vida útil do componente em condições de fadiga cíclica. Estudos internos indicam que os flanges forjados pela empresa apresentam uma vida útil até 40% superior em aplicações com variações térmicas frequentes, quando comparados a flanges de baixa qualidade disponíveis no mercado.

Aplicações Industriais e Setores de Atuação

O flange de solda de topo com redução é amplamente empregado em setores onde a confiabilidade e a estanqueidade são requisitos inegociáveis. As principais aplicações incluem:

• Indústria de petróleo e gás: utilizado em dutos de transferência de óleo bruto e gás natural, em plataformas offshore e em refinarias, suportando altas pressões e ambientes corrosivos.
• Setor petroquímico: presente em plantas de processamento químico, onde a resistência a agentes agressivos e a temperaturas elevadas é essencial.
• Geração de energia: empregado em tubulações de vapor de usinas termelétricas, caldeiras e sistemas de resfriamento, exigindo materiais com alta resistência à fluência.
• Tratamento de água e efluentes: utilizado em estações de bombeamento e redes de distribuição, onde a durabilidade e a facilidade de manutenção são valorizadas.
• Indústria naval e offshore: especificado para sistemas de lastro, combate a incêndio e óleo lubrificante, sujeitos a cargas dinâmicas e ambiente salino.

Em um caso recente de aplicação, a Forjaria Jianing forneceu flanges de solda de topo com redução em aço inoxidável ASTM A182 F316 para um sistema de transferência de produtos químicos em uma planta de processamento na região Sudeste. O desafio era conectar uma tubulação principal de DN 250 a um ramal de DN 150, operando a 180 °C e 20 bar, com presença de ácido sulfúrico diluído. Após a instalação, o sistema foi submetido a testes de estanqueidade e não apresentou vazamentos, superando as expectativas de desempenho do cliente. Este tipo de resultado reforça a importância de especificar componentes forjados de alta qualidade, fabricados por empresas com experiência comprovada no setor.

Critérios de Seleção e Boas Práticas de Especificação

Para assegurar a escolha adequada de um flange de solda de topo com redução, é necessário considerar uma série de fatores técnicos que vão além das dimensões básicas. Recomenda-se que engenheiros e projetistas sigam um roteiro de especificação que inclua:

• Condições operacionais: pressão máxima de trabalho, temperatura de serviço e variações térmicas previstas durante a partida e a parada do sistema.
• Compatibilidade química: resistência do material ao fluido transportado, considerando possíveis reações de corrosão sob tensão ou corrosão localizada.
• Normas de projeto: definição da norma técnica aplicável com base na localização da planta e nos requisitos do cliente final.
• Tipo de junta: seleção do perfil de vedação mais adequado para a classe de pressão e para o tipo de fluido (junta espiralada, anel metálico, junta de grafite, entre outros).
• Ensaios e certificações: exigência de certificados de material, relatórios de ensaios não destrutivos e registro de rastreabilidade.

A Forjaria Jianing disponibiliza uma equipe técnica especializada para auxiliar na especificação dos flanges, oferecendo suporte na interpretação de desenhos de tubulação e na definição dos parâmetros de soldagem. Além disso, a empresa mantém um estoque estratégico de materiais e produtos semiacabados, permitindo prazos de entrega reduzidos para projetos críticos.

Inovações e Tendências para 2026

O mercado de componentes forjados para tubulação está passando por transformações significativas, impulsionadas pela digitalização dos processos produtivos e pela demanda por materiais mais leves e resistentes. Para 2026, projeta-se que a utilização de aços de alta resistência e baixa liga (HSLA) em flanges de solda de topo com redução cresça aproximadamente 18% ao ano, especialmente em aplicações de alta pressão. A Forjaria Jianing está alinhada a essa tendência, investindo em novos tratamentos termoquímicos e em sistemas de monitoramento em tempo real da qualidade do forjamento.

Outra tendência relevante é a implementação de rastreabilidade digital, por meio de códigos QR gravados a laser nos flanges, que permitem acessar todo o histórico de fabricação, incluindo a composição química do lote, os resultados dos ensaios e a data de produção. Esta tecnologia, já disponível em parte da linha de produtos da Forjaria Jianing, agrega valor para clientes que exigem conformidade com normas rigorosas de qualidade e segurança.

Considerações sobre Instalação e Manutenção

A instalação correta do flange de solda de topo com redução é fundamental para garantir o desempenho esperado. A solda de topo (butt weld) deve ser executada por profissionais qualificados, seguindo um procedimento de soldagem pré-qualificado (WPS) e com consumíveis compatíveis com o material base. O bisel preparado na fábrica, com ângulo típico de 37,5 graus para aços carbono e inoxidáveis, facilita a penetração da solda e reduz o risco de descontinuidades. Após a soldagem, a região da junta deve ser inspecionada por ultrassom ou radiografia, especialmente em sistemas classificados como críticos.

Na manutenção, recomenda-se a inspeção periódica das faces de vedação e dos parafusos de fixação, com atenção especial a possíveis sinais de corrosão sob a cabeça do parafuso ou deformação da junta. Em sistemas sujeitos a ciclos térmicos, o reaperto dos parafusos após o primeiro ciclo de operação é uma prática recomendada para compensar o relaxamento do material. A Forjaria Jianing fornece documentação técnica detalhada, incluindo recomendações de torque e sequência de aperto, para auxiliar as equipes de campo na execução correta da montagem.

Garantia de Qualidade e Suporte Técnico

A Forjaria Jianing adota um sistema de gestão da qualidade baseado na norma ISO 9001, com procedimentos documentados para cada etapa do processo produtivo. Cada flange de solda de topo com redução é identificado individualmente por gravação a pino, contendo informações como a classe de pressão, o material, o lote de fabricação e a identificação da empresa. Essa rastreabilidade permite que, em caso de necessidade de investigação técnica, todo o histórico do componente seja resgatado em questão de minutos.

Além disso, a empresa oferece suporte técnico remoto para esclarecimento de dúvidas durante a fase de especificação e instalação. Em projetos de grande porte, a equipe de engenharia da Forjaria Jianing pode realizar visitas técnicas ao local da obra para avaliar as condições de montagem e propor ajustes que otimizem o desempenho do sistema de tubulação.

Conclusão e Próximos Passos

O flange de solda de topo com redução é uma solução técnica madura e confiável para sistemas de tubulação que exigem transições de diâmetro seguras e eficientes. Sua fabricação por forjamento, aliada a controles de qualidade rigorosos e à conformidade com normas internacionais, garante que o componente atenda às demandas dos setores mais exigentes. A Forjaria Jianing, com sua experiência em forjaria e compromisso com a melhoria contínua, posiciona-se como uma fornecedora capacitada para atender projetos que exigem precisão, resistência e durabilidade.

Para profissionais que estão especificando componentes para novos empreendimentos ou realizando a manutenção de sistemas existentes, recomenda-se uma análise criteriosa das condições operacionais e a consulta a fornecedores que possam oferecer suporte técnico qualificado. A escolha de flanges de solda de topo com redução de alta qualidade impacta diretamente a segurança operacional, a redução de paradas não programadas e o custo total de propriedade do sistema ao longo de sua vida útil. Para mais informações técnicas, orçamentos ou para discutir as necessidades específicas do seu projeto, entre em contato com a equipe da Forjaria Jianing (咨询热线：176 9623 6479) e obtenha orientação personalizada para a seleção do flange ideal.
