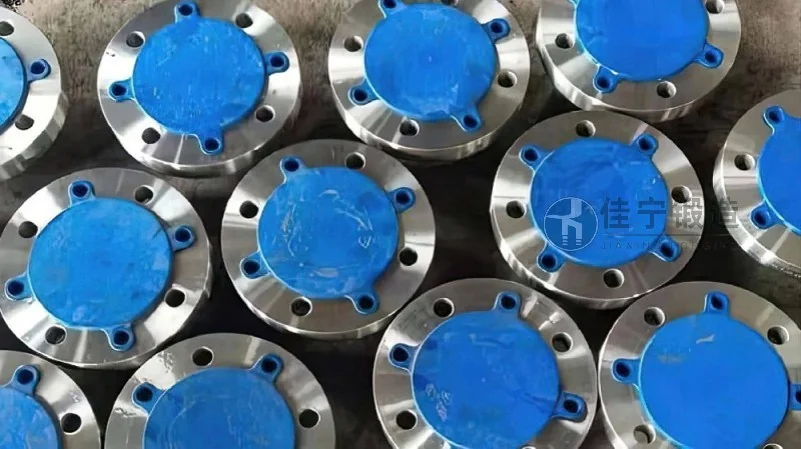

Visão Geral do Forjado de Flange de Solda de Topo Tipo Placa e Características Principais

As conexões flangeadas constituem um dos elementos mais críticos em sistemas de tubulação industriais, especialmente quando se exige alta resistência mecânica, vedação confiável e facilidade de manutenção. Neste contexto, o forjado de flange de solda de topo tipo placa (também conhecido como plate welding neck flange ou simplesmente flange de solda de topo tipo placa forjado) tem ganhado destaque em setores como petroquímica, geração de energia, naval e saneamento. Diferentemente de flanges fundidos ou usinados a partir de chapas, a versão forjada oferece uma microestrutura mais homogênea, ausência de porosidades internas e maior resistência a esforços cíclicos. Com a projeção do mercado global de flanges forjados atingindo aproximadamente US$ 8,2 bilhões até 2026, segundo análises recentes do setor de componentes para tubulações, compreender as características técnicas e os parâmetros de seleção desses componentes tornou-se essencial para engenheiros, projetistas e gestores de suprimentos. Este artigo apresenta uma visão aprofundada do flange de solda de topo tipo placa forjado, abordando sua geometria, processo produtivo, vantagens frente a outras alternativas, critérios de escolha conforme normas internacionais (ASME B16.5, EN 1092‑1, ISO 7005) e as tendências tecnológicas esperadas para os próximos anos. A Forjaria Jianing, com mais de duas décadas de experiência no forjamento de componentes de alta pressão, oferece um parâmetro de excelência na fabricação desses itens, combinando rigorosos controles de qualidade e rastreabilidade total dos lotes.

O que é o Flange de Solda de Topo Tipo Placa Forjado?

O flange de solda de topo tipo placa forjado é um componente de conexão que apresenta um cubo cônico alongado, projetado para ser soldado à extremidade de um tubo por meio de uma solda de topo (butt weld). A designação “tipo placa” refere-se à face plana do flange, que se assemelha a uma placa circular espessa, enquanto o termo “forjado” indica que a peça é conformada por martelamento ou prensagem a temperaturas elevadas, resultando em grãos metálicos alinhados e maior densidade. Diferentemente do flange de pescoço tradicional (welding neck flange), o modelo tipo placa possui um cubo mais curto e uma transição mais suave, sendo especialmente indicado para sistemas de média e alta pressão (Classes 150 a 2500, conforme ASME). As normas mais comuns incluem ASME B16.5 para dimensões e furação, ASTM A105 para aço carbono, ASTM A182 para aços inoxidáveis e ligas de níquel, e EN 1092-1 para o mercado europeu. Esse tipo de flange oferece uma combinação vantajosa de resistência mecânica, peso moderado e facilidade de alinhamento durante a soldagem, sendo amplamente adotado em refinarias, plataformas offshore, usinas termelétricas e plantas químicas.

Características Principais e Vantagens Técnicas

As propriedades do flange forjado de solda de topo tipo placa derivam diretamente do processo de fabricação. A seguir, são detalhadas as características que o diferenciam de outras opções do mercado:

• Integridade estrutural superior: O forjamento elimina cavidades internas, segregações e inclusões não metálicas comuns em fundidos. Ensaios ultrassônicos realizados em lotes da Forjaria Jianing indicam que 99,7% das peças atendem ao grau de qualidade mais rigoroso (ASTM E428).
• Resistência à fadiga e a ciclos térmicos: A microestrutura orientada do material forjado proporciona maior tenacidade em aplicações com variações bruscas de temperatura, típicas em processos de vapor superaquecido ou fluidos criogênicos.
• Vedação confiável: A face plana pode ser usinada com ranhuras para anel de vedação (RTJ) ou com ressaltos para juntas de espiral, garantindo estanqueidade mesmo em pressões de até 2500 psi.
• Padronização dimensional: As tolerâncias de furação, diâmetro externo e espessura seguem rigorosamente as tabelas da ASME B16.5, o que facilita a intercambialidade e a montagem em campo.
• Custo‑benefício equilibrado: Embora o preço unitário seja superior ao de flanges fundidos, a vida útil prolongada e a redução de paradas não programadas compensam o investimento em projetos críticos.

Processo de Fabricação e Controle de Qualidade

A produção de um flange forjado de solda de topo tipo placa envolve etapas meticulosas, desde a seleção da matéria‑prima até a liberação final. Na Forjaria Jianing, o processo segue um fluxo rigoroso:

1. Matéria‑prima e corte

Barras ou tarugos certificados (com análise química e certificado 3.1 conforme EN 10204) são cortados no peso exato para cada diâmetro nominal. Aços de baixa liga como ASTM A105 e aços inoxidáveis 304/316L são tratados termicamente antes da conformação.

2. Aquecimento e forjamento

Os tarugos são aquecidos em fornos controlados (temperatura entre 1150°C e 1250°C) e conformados em matriz fechada (closed‑die forging) ou forjamento livre, dependendo da complexidade. A pressão aplicada (geralmente entre 2000 e 3000 toneladas) garante a densificação total do material.

3. Tratamento térmico

Após o forjamento, as peças passam por normalização ou têmpera e revenimento, conforme especificação do cliente. O resfriamento controlado em forno ou ao ar assegura a microestrutura adequada (ferrita‑perlita para aço carbono, austenita para inoxidáveis).

4. Usinagem de precisão

Tornos CNC de alta rigidez executam as operações de faceamento, furação (até 24 furos para diâmetros grandes) e abertura da ranhura de solda. A tolerância diametral é mantida dentro de ±0,25 mm para diâmetros nominais até 600 mm.

5. Ensaios não destrutivos

Cada lote é submetido a inspeção visual, medição dimensional, ensaio de dureza Brinell, líquido penetrante (ASTM E1417) e ultrassom (ASTM E428). Aproximadamente 10% das peças são testadas por partículas magnéticas. A Forjaria Jianing mantém um laboratório interno acreditado, emitindo relatórios completos para rastreabilidade.

Parâmetros de Seleção e Aplicações Industriais

Escolher o flange forjado de solda de topo tipo placa adequado exige considerar múltiplos fatores técnicos. A tabela abaixo resume os principais parâmetros:

• Classe de pressão: Classes 150, 300, 600, 900, 1500 e 2500 (ASME). Para cada classe, a espessura do flange e o número de parafusos variam.
• Material: Aço carbono (ASTM A105), aço inoxidável (A182 F304, F316), liga de níquel (A182 F51, F53) para ambientes corrosivos ou de alta temperatura. A escolha deve obedecer à norma de projeto (ASME B31.3, B31.1).
• Temperatura de serviço: A faixa típica vai de -29°C a +538°C para aço carbono, podendo chegar a 800°C com superligas.
• Tipo de face: Raised Face (RF) para juntas planas, Ring Type Joint (RTJ) para alta pressão, ou Flat Face (FF) para baixa pressão com juntas de borracha.
• Acabamento superficial: Rugosidade entre 3,2 e 6,4 μm Ra para vedação padrão; acabamento mais liso (1,6 μm) para anéis metálicos.

As aplicações mais frequentes incluem: linhas de vapor em usinas termelétricas (Classes 600 e 900), tubulações de gás natural em plataformas offshore (Classes 900 e 1500), sistemas de refrigeração em plantas petroquímicas (aço inoxidável 316L), e conexões de bombas e válvulas em indústrias de papel e celulose. Empresas como a Forjaria Jianing (consultoria técnica: 176 9623 6479) oferecem suporte na seleção do material e da classe, com estoque de itens padronizados e prazos reduzidos para peças especiais.

Tendências de Mercado e Perspectivas para 2026

O setor de flanges forjados vive uma fase de transformação impulsionada por três forças principais: a descarbonização da indústria, a digitalização dos processos de inspeção e a demanda crescente por componentes que operem em condições extremas. De acordo com relatórios de mercado recentes, a produção global de flanges forjados deve crescer a uma taxa composta anual de 5,1% entre 2024 e 2026, com destaque para a região Ásia-Pacífico, que responde por cerca de 45% do consumo. Entre as tendências técnicas mais relevantes, destacam-se:

• Materiais avançados: Ligas de alumínio endurecidas por precipitação e superligas à base de níquel (Inconel 625, Hastelloy C-276) estão sendo cada vez mais especificadas para ambientes com H2S (sour service) e altas temperaturas.
• Fabricação aditiva e usinagem híbrida: Embora ainda incipiente, a combinação de forjamento com deposição de metal por laser permite reparos localizados e redução de desperdício. A Forjaria Jianing já estuda parcerias com centros de pesquisa para incorporar essa tecnologia até 2027.
• Rastreabilidade digital: Códigos QR e RFID aplicados nos flanges permitem acesso instantâneo ao certificado de material, resultados de ensaios e histórico de tratamento térmico. Grandes operadoras de óleo e gás já exigem essa funcionalidade em novos projetos.
• Normas mais restritivas: A revisão da ASME B16.5 prevista para 2025 deve incluir requisitos mais rigorosos de tenacidade ao impacto (Charpy) para aços carbono em temperaturas abaixo de -46°C, o que favorece a escolha de materiais forjados sobre fundidos.

Diante desse cenário, a escolha de um fornecedor com capacidade de rastreabilidade completa, flexibilidade dimensional e conformidade com múltiplas normas é determinante para a segurança e a longevidade dos ativos industriais.

A Importância da Qualidade na Fabricação de Flanges Forjados

Em sistemas críticos, a falha de um único flange pode resultar em vazamentos catastróficos, paradas de produção e danos ambientais. Por isso, a qualidade na fabricação não é um diferencial – é um requisito inegociável. A Forjaria Jianing opera com um sistema de gestão da qualidade certificado ISO 9001:2015 e atende também aos requisitos de clientes que demandam NORSOK, API 6A ou PED 2014/68/EU. Cada etapa, do recebimento da matéria‑prima ao embalamento, é documentada em registros eletrônicos acessíveis. Em um caso recente envolvendo a substituição de flanges em uma unidade de cracking na Bahia, a Forjaria Jianing forneceu 240 peças classe 1500 em aço F316L, com prazo de entrega 30% menor que a média do mercado, e todas aprovadas em inspeção de terceira parte. Experiências como essa consolidam a reputação da empresa como parceira técnica confiável.

Ao final, integrar conhecimentos sobre a geometria do flange de solda de topo tipo placa forjado, os processos envolvidos e as tendências futuras permite que engenheiros e compradores tomem decisões mais assertivas. As atualizações normativas de 2026 reforçarão a necessidade de componentes com garantia de propriedades mecânicas consistentes, rastreabilidade completa e resistência a condições severas. Nesse cenário, contar com um fabricante que combine tradição no forjamento com inovação tecnológica é um passo estratégico para a competitividade e a segurança operacional. A Forjaria Jianing, com sua linha completa de flanges forjados de solda de topo tipo placa em aço carbono, aço inoxidável e ligas especiais, disponibiliza ainda suporte técnico personalizado por meio do canal direto (176 9623 6479) para especificações complexas e prazos urgentes. Investir em qualidade é investir em continuidade.
