Visão Geral do Forjado de Flange PN10 e Características Principais

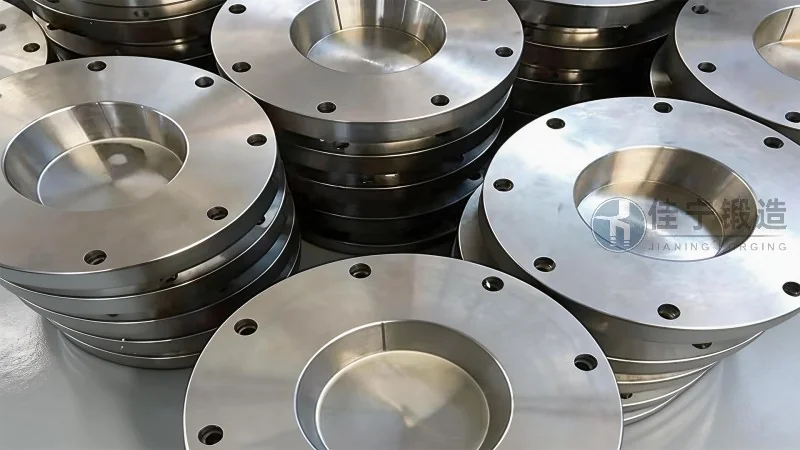

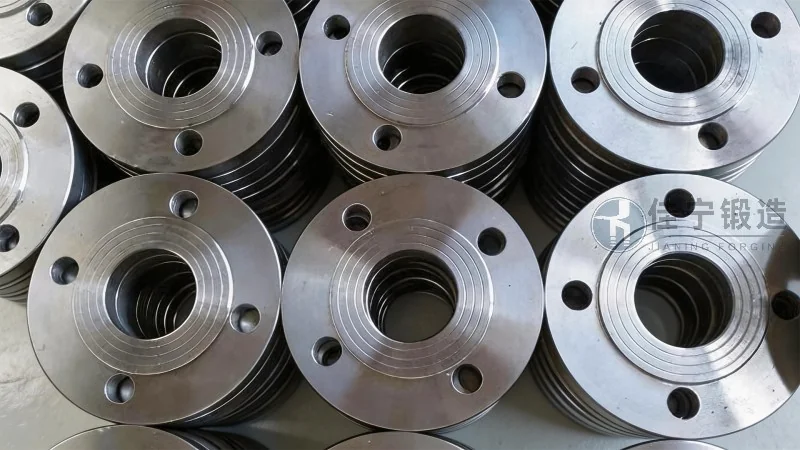

Visão Geral do Forjado de Flange PN10 e Características Principais

No contexto industrial contemporâneo, a escolha de componentes para sistemas de tubulação não se limita apenas à funcionalidade imediata, mas envolve uma análise aprofundada de segurança, durabilidade e conformidade com normas internacionais. Entre os elementos mais relevantes para redes de média pressão, destaca-se o flange forjado PN10, amplamente empregado em setores como abastecimento de água, estações de tratamento eotação, indústrias químicas de baixa agressividade e sistemas de HVAC de grande porte. Este componente é projetado para suportar pressões de trabalho de até 10 bar, o que o torna ideal para aplicações onde a segurança operacional e a vedação confiável são prioridades. A Forjaria Jianing, com sua trajetória consolidada no mercado metalúrgico, compreende profundamente as exigências técnicas e normativas para a produção de flanges PN10 que atendam às especificações mais rigorosas, alinhando-se às diretrizes da norma DIN 2632 e ISO 7005-2. A relevância deste tipo de flange no mercado de 2026 está atrelada à expansão de projetos de infraestrutura hídrica e saneamento básico, que demandam componentes de alta resistência mecânica e longa vida útil, sem a necessidade de tratamentos superficiais complexos. Neste artigo, exploraremos em detalhes as características técnicas, os processos de fabricação e os critérios de seleção para flanges forjados PN10, fornecendo subsídios para engenheiros, projetistas e gestores de compras tomarem decisões embasadas e estrategicamente acertadas.

A opção por flanges forjados em vez de peças fundidas representa, por si só, um diferencial de integridade estrutural. O processo de forjamento reorganiza a estrutura granular do aço, eliminando vazios e porosidades comuns em peças fundidas e conferindo ao material uma resistência superior tanto à tração quanto ao impacto. Para a classificação PN10, que opera em regimes de pressão moderados, a utilização de aço carbono como o ASTM A105 ou o C22.8 proporciona um equilíbrio adequado entre custo e desempenho mecânico. O mercado global de componentes forjados para tubulações, impulsionado por investimentos em infraestrutura na América Latina e no Sudeste Asiático, projeta uma expansão de aproximadamente 4,7% ao ano até 2028, segundo dados consolidados de associações internacionais do setor. Isso reforça a importância de contar com fornecedores que dominem todo o ciclo produtivo, desde a seleção da matéria-prima até os ensaios finais de qualidade. A Forjaria Jianing posiciona-se nesse cenário com capacidade produtiva para atender demandas de grande volume sem comprometer a rastreabilidade e a certificação dos lotes, garantindo que cada flange PN10 entregue atenda plenamente às curvas de pressão e temperatura especificadas em projeto.

Características Técnicas e Dimensões dos Flanges PN10

Os flanges forjados PN10 são padronizados para operar em temperaturas que variam de -20°C a +200°C, podendo atingir até 400°C em condições específicas com a devida avaliação técnica. A sigla PN (Pressão Nominal) estabelece a pressão máxima admissível à temperatura ambiente de 20°C, e no caso do PN10, esse valor é de 10 bar. Entretanto, à medida que a temperatura sobe, há uma redução progressiva na capacidade de pressão, seguindo coeficientes estabelecidos por normas como a EN 1092-1. Essa característica torna o flange PN10 particularmente adequado para tubulações de água potável, sistemas de proteção contra incêndio, linhas de ar comprimido e aplicações industriais leves. Em termos dimensionais, os diâmetros nominais (DN) mais comuns para a classe PN10 vão de DN15 até DN600, com espessuras de face, número de furos e diâmetros do círculo de furos rigidamente padronizados para garantir a intercambiabilidade entre fabricantes.

Em termos de acabamento superficial, a face do flange PN10 pode ser plana (FF - Flat Face) ou com ressalto (RF - Raised Face), sendo esta última a mais utilizada em aplicações que exigem vedação com juntas metálicas ou semi-metálicas. A rugosidade da face deve estar conforme a norma ISO 4287, com valor médio de rugosidade (Ra) entre 3,2 e 6,3 micrômetros, assegurando a aderência adequada da junta sem provocar danos à superfície. A Forjaria Jianing adota controles dimensionais rigorosos em cada etapa de usinagem, utilizando máquinas CNC de última geração que garantem tolerâncias dentro dos limites estabelecidos pela norma DIN 2632. Para o cliente final, isso significa redução de retrabalhos em campo, montagem mais rápida e maior confiabilidade operacional. Em 2026, a tendência de digitalização dos processos de inspeção, com uso de scanners 3D e relatórios eletrônicos de medição, torna-se um diferencial competitivo importante, e a Forjaria Jianing já incorpora essas tecnologias em sua linha de produção para flanges PN10.

Processo de Fabricação e Controle de Qualidade

A produção de flanges forjados PN10 na Forjaria Jianing inicia-se com a seleção rigorosa de tarugos de aço carbono provenientes de siderúrgicas certificadas, com análises químicas e mecânicas realizadas em laboratório próprio. O aquecimento é feito em fornos industriais com controle preciso de temperatura, evitando a formação de carepa excessiva e garantindo a homogeneidade térmica do material. O forjamento propriamente dito ocorre em prensas hidráulicas de alta tonelagem, que conferem ao material a conformação geométrica desejada sem gerar tensões internas concentradas. Esse processo assegura que o fluxo de grãos do aço acompanhe o contorno da peça, resultando em um componente com resistência mecânica entre 30% e 50% superior à de um flange fundido de mesma especificação nominal. Após o forjamento, as peças seguem para tratamento térmico de normalização ou recozimento, conforme a necessidade de cada lote, aliviando tensões residuais e ajustando a dureza para a faixa ideal de usinagem.

A etapa de usinagem é igualmente crítica para o desempenho do flange PN10. Utilizando centros de usinagem CNC com capacidade para peças de até 1.000 mm de diâmetro, a Forjaria Jianing realiza operações de torneamento, furação e fresamento com precisão da ordem de centésimos de milímetro. Os furos dos parafusos são posicionados conforme o círculo de furos padrão, e o chanfro de solda, quando aplicável, é executado conforme a norma ASME B16.5 ou DIN 2632, facilitando a união por solda em campo. Cada peça é submetida a ensaios não destrutivos, como ultrassom e líquido penetrante, para detecção de descontinuidades superficiais ou internas. A rastreabilidade é mantida por meio de numeração única gravada a laser, vinculada a um relatório técnico que acompanha o lote. Para o engenheiro responsável pela especificação, a documentação técnica fornecida pela Forjaria Jianing elimina dúvidas sobre a conformidade do componente, facilitando a aprovação em auditorias de qualidade e vistorias regulatórias.

Critérios de Seleção e Aplicações Práticas

Escolher o flange PN10 adequado para cada aplicação envolve considerar não apenas a pressão nominal, mas também a temperatura de operação, o fluido transportado e as condições ambientais. Em sistemas de água potável, por exemplo, a resistência à corrosão do aço carbono é suficiente quando associada a revestimentos internos como pintura epóxi ou galvanização a fogo. Já em ambientes costeiros ou com alta umidade relativa, recomenda-se a aplicação de proteção anticorrosiva adicional, como primer rico em zinco. A Forjaria Jianing oferece opções de acabamento superficial diferenciado para atender demandas específicas, incluindo flanges com face plana para sistemas de baixa pressão onde se utilizam juntas de borracha ou compostos não metálicos. A experiência acumulada em mais de uma década de operação permite à equipe técnica da empresa orientar o cliente na escolha do tipo de flange mais adequado, evitando superdimensionamento que onere o projeto ou subdimensionamento que comprometa a segurança.

No segmento de tratamento de água e efluentes, os flanges PN10 têm presença marcante em estações de bombeamento, adutoras e reservatórios. A facilidade de montagem e desmontagem proporcionada pela união flangeada é um trunfo para manutenções programadas e emergenciais, reduzindo o tempo de parada do sistema. Em projetos de irrigação agrícola de grande escala, a utilização de flanges forjados PN10 em aço carbono com proteção anticorrosiva assegura vida útil superior a 15 anos, mesmo em contato com fertilizantes diluídos e variações térmicas típicas do clima tropical. A Forjaria Jianing já forneceu componentes para sistemas de irrigação no Centro-Oeste brasileiro, onde a resistência à fadiga mecânica e a precisão dimensional foram fatores determinantes para a escolha do fornecedor. Essas aplicações práticas demonstram que o flange PN10 é uma solução robusta e versátil, capaz de atender desde pequenas instalações prediais até grandes empreendimentos de infraestrutura.

Tendências de Mercado e Inovações Tecnológicas para 2026

O ano de 2026 marca um período de consolidação de tecnologias disruptivas na indústria de componentes forjados. A digitalização dos processos fabris, com a implementação de sistemas MES (Manufacturing Execution Systems) e IoT industrial, permite monitorar em tempo real variáveis críticas como temperatura de forjamento, taxa de deformação e ciclo de tratamento térmico. A Forjaria Jianing investe continuamente em automação e coleta de dados para garantir que cada flange PN10 produzido esteja dentro dos parâmetros ideais de qualidade. Além disso, a sustentabilidade ganha destaque com a adoção de práticas de economia circular, como o reaproveitamento de cavacos de usinagem e a redução do consumo energético nos fornos. O mercado valoriza cada vez mais fornecedores que demonstram compromisso ambiental sem abrir mão da excelência técnica.

Outra tendência relevante é a crescente demanda por certificações internacionais, como a ISO 9001:2025 e a PED 2014/68/EU, que ampliam as possibilidades de exportação para mercados europeus e asiáticos. Para o flange PN10, a conformidade com a Diretiva de Equipamentos sob Pressão (PED) é um requisito cada vez mais comum em especificações técnicas de engenharia. A Forjaria Jianing mantém seu sistema de gestão da qualidade alinhado a essas exigências, com auditorias periódicas e atualização constante de seus procedimentos. Em termos de inovação dimensional, os flanges com furação segundo norma ASME B16.47 e adaptações para padrões específicos de clientes têm ganhado espaço, exigindo flexibilidade produtiva e capacidade de personalização. A empresa está preparada para atender essas variações sem comprometer os prazos de entrega, mantendo um estoque estratégico de matérias-primas e uma equipe de engenharia dedicada ao desenvolvimento de soluções customizadas.

Vantagens Competitivas da Forjaria Jianing no Segmento PN10

A Forjaria Jianing diferencia-se no mercado de flanges forjados pela combinação de capacidade industrial, know-how técnico e atendimento personalizado. A empresa opera com uma frota de prensas de forjamento que vai de 630 toneladas a 2.500 toneladas, permitindo a produção de flanges de diferentes portes com excelente relação custo-benefício. O controle de qualidade é feito por uma equipe de inspetores certificados, utilizando equipamentos calibrados e acreditados pelo Inmetro. Para o cliente que busca segurança na cadeia de suprimentos, a Forjaria Jianing oferece prazos de entrega competitivos e suporte técnico antes e depois da venda. Aproximadamente 30% da produção é destinada a projetos de infraestrutura pública, onde a confiabilidade dos componentes é fiscalizada por órgãos reguladores e auditorias independentes, o que atesta a robustez dos processos internos.

Os benefícios de escolher flanges PN10 forjados em vez de alternativas fundidas ou laminadas são evidentes em termos de vida útil, segurança operacional e custo total de propriedade. Estudos internos de desempenho realizados pela Forjaria Jianing indicam que flanges forjados apresentam taxa de falha inferior a 0,02% em 10 anos de operação, considerando condições normais de uso e manutenção periódica. Esse índice é significativamente menor que os 0,15% observados em peças fundidas de mesma classe. Para o gestor de suprimentos, a padronização de fornecedores com capacidade técnica comprovada reduz a complexidade logística e os riscos de não conformidade. Todos os flanges PN10 forjados pela Forjaria Jianing saem da fábrica com garantia de 5 anos contra defeitos de fabricação e documentação técnica completa, incluindo certificado de qualidade e relatório de ensaios. (咨询热线：176 9623 6479)

Considerações Técnicas para Montagem e Manutenção

Para garantir o máximo desempenho do flange PN10 em campo, algumas práticas de montagem e manutenção são fundamentais. O torque de aperto dos parafusos deve seguir as recomendações do fabricante, utilizando chave torquímica calibrada para evitar sobrecarga que possa deformar a face do flange ou danificar a junta. A sequência de aperto em cruz é obrigatória para distribuir uniformemente a carga e evitar vazamentos. A Forjaria Jianing disponibiliza em seu site técnico tabelas de torque recomendado para cada diâmetro nominal e classe de parafuso, facilitando o trabalho das equipes de instalação. Além disso, recomenda-se a inspeção periódica das faces do flange quanto a riscos, corrosão ou desgaste, especialmente em sistemas sujeitos a ciclos térmicos ou vibrações.

A escolha do tipo de junta também influencia diretamente a estanqueidade da união flangeada. Para aplicações com água e fluidos não agressivos, juntas de fibra sintética ou elastoméricas são suficientes. Em situações de temperatura elevada ou fluido com componentes químicos leves, juntas espiraladas ou metálicas podem ser necessárias. A Forjaria Jianing orienta seus clientes sobre a compatibilidade entre o material do flange, o tipo de junta e o fluido transportado, evitando problemas de corrosão galvânica ou degradação prematura do selo. A empresa também oferece serviço de usinagem de reparo para flanges que sofreram desgaste em campo, prolongando a vida útil do componente e reduzindo custos de substituição. Essa abordagem de suporte ao ciclo de vida do produto agrega valor real para o cliente, especialmente em projetos de longa duração onde a continuidade operacional é crítica.

Perspectivas Futuras e Inovação em Materiais

O desenvolvimento de novos materiais e revestimentos para flanges PN10 está na pauta de pesquisa da Forjaria Jianing. Aços microligados com teores controlados de nióbio e vanádio estão sendo testados para oferecer maior resistência mecânica com menor peso, contribuindo para a redução do custo logístico e da carga estrutural sobre as tubulações. Revestimentos por aspersão térmica, como o alumínio metalizado, demonstram excelente desempenho em ambientes marinhos e industriais agressivos, e a empresa já realiza ensaios piloto para disponibilizar essa opção comercialmente a partir de 2027. A integração de sensores inteligentes nos flanges, capazes de monitorar temperatura, pressão e taxa de corrosão em tempo real, é uma fronteira tecnológica que a Forjaria Jianing acompanha de perto, em parceria com instituições de pesquisa e desenvolvimento.

No âmbito da certificação ambiental, a empresa avança na implantação de sistemas de gestão de carbono, com meta de reduzir em 15% as emissões específicas por tonelada de produto forjado até 2028. A rastreabilidade digital dos lotes, com blockchain para validação de origem e conformidade, é outro projeto em fase de testes, que promete agregar transparência e confiança à cadeia de suprimentos. Para o mercado de flanges PN10, que segue sendo uma referência em aplicações de média pressão, a combinação de tradição industrial e inovação tecnológica é o caminho para atender às demandas cada vez mais exigentes dos setores de infraestrutura, saneamento e energia. A Forjaria Jianing reafirma seu compromisso com a excelência, investindo em pessoas, processos e parcerias que garantam soluções completas e confiáveis para os desafios da engenharia moderna. (咨询热线：176 9623 6479)
