Visão Geral do Flange A105 e Destaques Principais

Visão Geral do Flange A105 e Destaques Principais

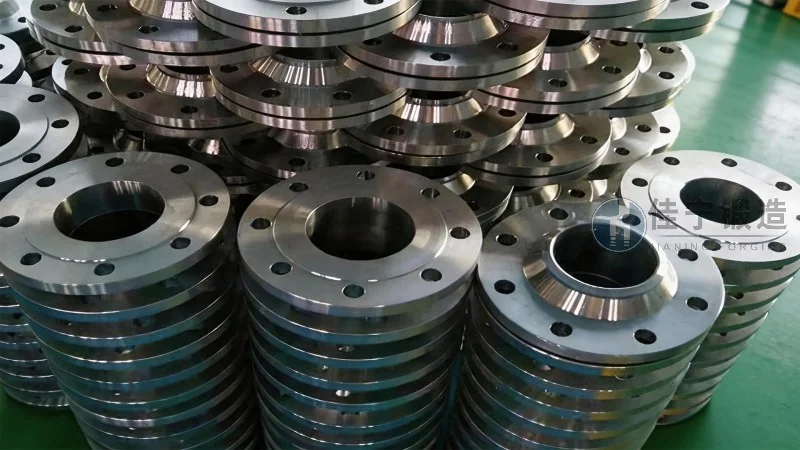

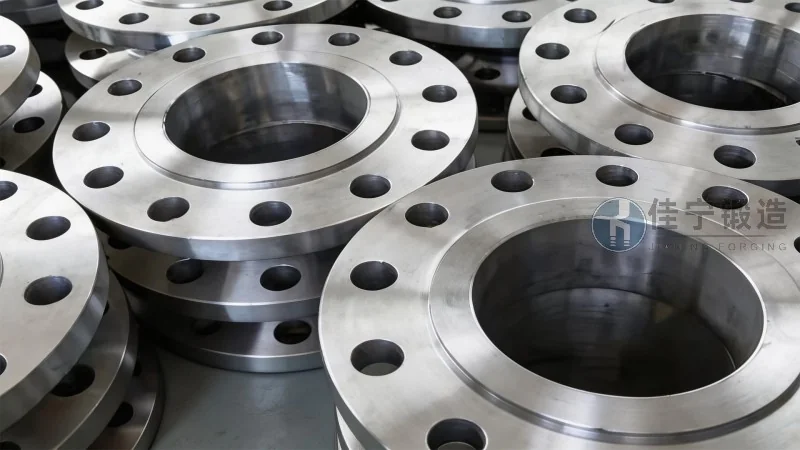

O flange A105 é um dos componentes mais utilizados em sistemas de tubulação industrial, especialmente em aplicações que exigem resistência mecânica e durabilidade em condições de alta pressão e temperatura. Fabricado a partir do aço carbono forjado ASTM A105, esse tipo de flange atende a requisitos rigorosos de normas internacionais como ASME B16.5, ASME B16.47 e API 602, sendo amplamente empregado em refinarias, plantas petroquímicas, usinas termelétricas, sistemas de vapor, oleodutos e gasodutos. A escolha correta do flange não apenas garante a integridade estrutural do sistema, mas também impacta diretamente na segurança operacional e na vida útil dos equipamentos. Neste artigo, exploraremos em profundidade as características técnicas, os processos de fabricação, as vantagens competitivas e as tendências de mercado do flange A105, oferecendo um guia completo para engenheiros, projetistas e profissionais de compras que buscam especificar componentes confiáveis para suas instalações.

O material A105 é classificado como aço carbono forjado para uso em temperaturas moderadas, com composição química balanceada que proporciona boa soldabilidade e tenacidade. De acordo com a norma ASTM A105, os teores máximos de carbono (0,35%), manganês (0,60–1,05%), fósforo (0,04%) e enxofre (0,05%) garantem propriedades mecânicas consistentes, como limite de escoamento mínimo de 250 MPa e resistência à tração entre 485 e 655 MPa. Esses valores o tornam adequado para serviços em faixas de temperatura que variam de -29°C a 425°C, dependendo da espessura e do tratamento térmico aplicado. Diferente de materiais de menor custo, o aço A105 oferece um equilíbrio entre resistência e ductilidade, sendo capaz de absorver choques térmicos e vibrações sem fraturar. Para indústrias que operam com fluidos agressivos ou variações bruscas de pressão, o flange A105 representa uma solução consolidada, com histórico de desempenho comprovado em décadas de aplicações globais.

Processo de Fabricação e Controle de Qualidade

A fabricação de flanges A105 segue etapas rigorosas que envolvem desde a seleção da matéria-prima até os ensaios finais de certificação. Inicialmente, os tarugos de aço carbono são aquecidos em fornos controlados a temperaturas entre 1100°C e 1250°C, para então serem submetidos ao processo de forjamento em prensas hidráulicas ou martelos de impacto. A forjamento confere ao material uma estrutura granular refinada, eliminando vazios internos e aumentando a resistência mecânica em relação a peças fundidas ou usinadas a partir de barras. Após a conformação, os flanges passam por tratamento térmico de normalização ou recozimento, aliviando tensões residuais e garantindo dureza uniforme. Em seguida, são usinados em centros de comando numérico computadorizado (CNC) com tolerâncias dimensionais dentro dos limites estabelecidos pela ASME B16.5 – por exemplo, diâmetro externo com desvio máximo de ±1,5 mm para flanges de até 24 polegadas, e espessura com tolerância de ±0,8 mm. Cada lote é submetido a ensaios não destrutivos, como líquidos penetrantes, partículas magnéticas e ultrassom, além de testes de dureza Brinell, tração e impacto Charpy quando exigido. Para a Forjaria Jianing, o controle de qualidade é um pilar estratégico: todos os flanges produzidos seguem rastreabilidade completa, com certificados de ensaio que acompanham o cliente desde a entrega até a instalação em campo. Essa abordagem reduz riscos de falhas prematuras e garante conformidade com auditorias de terceiros, como as exigidas por projetos de óleo e gás no mercado brasileiro e internacional.

Normas Técnicas e Classificações de Flanges A105

Os flanges A105 são fabricados conforme diversas normas que definem dimensões, classes de pressão e tipos de face. As principais referências incluem:

• ASME B16.5: Cobre flanges de ½” a 24” nas classes 150, 300, 400, 600, 900, 1500 e 2500. Para cada classe, são especificados diâmetro externo, espessura, furação, diâmetro do furo, altura do ressalto e comprimento do parafuso. Por exemplo, um flange A105 classe 150 de 4” possui 8 furos de 5/8” com diâmetro de furação de 7”.
• ASME B16.47: Flanges de grande diâmetro (26” a 60”) divididos nas séries A e B, com classes de 75 a 900. A Série A é mais robusta, com maior número de furos, sendo indicada para aplicações críticas em dutos de petróleo.
• API 605: Norma específica para flanges de alta pressão usados em sistemas de perfuração e produção offshore.
• EN 1092-1: Norma europeia que inclui tipos PN (Pressão Nominal) como PN16, PN25, PN40, equivalentes às classes ASME.

A escolha entre flanges de pescoço (weld neck), deslizante (slip-on), roscado (threaded), cego (blind), de sobreposição (lap joint) ou de encaixe (socket weld) depende das condições de projeto, necessidade de desmontagem e tipo de solda. Um flange A105 de pescoço, por exemplo, é ideal para tubulações sujeitas a altas tensões cíclicas, pois o colo cônico distribui as tensões uniformemente. Já o flange deslizante oferece montagem mais rápida, mas com menor resistência à fadiga. Para a Forjaria Jianing, a capacidade de produzir todos esses tipos com certificação ASME U (estampagem) e API 6A (quando aplicável) é um diferencial competitivo, permitindo atender desde pequenas manutenções até grandes projetos EPC de refinarias.

Aplicações Típicas e Setores de Uso

Os flanges A105 estão presentes em praticamente todos os segmentos que exigem transporte de fluidos sob pressão. Os principais setores incluem:

• Petróleo e Gás: Refinarias, plataformas offshore, terminais de distribuição, dutos de transferência. Flanges A105 classe 600 ou 900 são comuns em linhas de gás natural e craqueamento catalítico.
• Geração de Energia: Usinas termelétricas, nucleares e de biomassa, onde vapor superaquecido a 400°C demanda flanges com resistência à fluência.
• Indústria Química e Petroquímica: Reatores, trocadores de calor, vasos de pressão e sistemas de utilidades (vapor, água de resfriamento).
• Saneamento e Tratamento de Água: Estações de bombeamento, linhas adutoras e redes de distribuição com pressões moderadas (classe 150).
• Navegação e Offshore: Sistemas de lastro, combate a incêndio e hidráulica de navios, onde a resistência à corrosão atmosférica é reforçada por pintura ou galvanização.

Em 2026, o mercado global de flanges de aço carbono deve crescer a uma taxa composta anual de 4,2%, impulsionado pela expansão da capacidade de refino na Ásia e na América do Sul. O Brasil, em particular, tem visto novos investimentos em gasodutos e termelétricas a gás natural, o que aumenta a demanda por flanges A105 com certificação INMETRO e NR-13. A Forjaria Jianing, com mais de 20 anos de experiência na produção de flanges forjados, já forneceu milhares de peças para projetos como a ampliação da Refinaria Abreu e Lima (RNEST) e a construção de dutos no pré-sal, onde a confiabilidade e o prazo de entrega foram fatores decisivos para a aprovação do cliente.

Critérios de Seleção e Especificação Técnica

Para especificar corretamente um flange A105, é necessário considerar os seguintes parâmetros:

1. Classe de Pressão-Temperatura: Consulte as tabelas da ASME B16.5 para verificar a pressão máxima admissível em função da temperatura. Por exemplo, um flange classe 150 de A105 suporta 10,2 bar a 400°C, enquanto na classe 600 esse valor sobe para 48,5 bar.
2. Acabamento da Face: Faces planas (FF) são usadas em juntas de baixa pressão; faces com ressalto (RF) para classes até 600; faces de junta anelar (RTJ) para classes 900 e superiores, garantindo vedação metal-metal.
3. Revestimentos e Proteção: Em ambientes marítimos ou com alta umidade, recomenda-se flanges zincados por imersão a quente ou pintura epóxi de alto desempenho, respeitando a espessura mínima de 80 micrômetros.
4. Testes de Aceitação: Para aplicações críticas, exija ensaio hidrostático com pressão 1,5 vezes a pressão de projeto, conforme API 598, e teste de estanqueidade a gás.
5. Rastreabilidade: Certifique-se de que cada flange possua marcação a laser com número de calor, lote, classe e material, permitindo rastreamento até o certificado de fabricação.

A Forjaria Jianing disponibiliza um catálogo digital com calculadora de pressão-temperatura e orientação técnica gratuita para engenheiros, agilizando o processo de especificação. Além disso, a empresa mantém estoque rotativo dos tamanhos mais comuns (½” a 24”, classes 150 e 300), com entrega em até 10 dias úteis para todo o território nacional.

Tendências Tecnológicas e Inovação na Indústria de Flanges

A indústria de flanges forjados tem evoluído para atender a demandas de maior eficiência energética, redução de peso e monitoramento digital. Em 2026, destacam-se:

• Flanges com Sensores Integrados: Incorporam termopares ou strain gauges para monitoramento em tempo real da temperatura e deformação, permitindo manutenção preditiva em dutos submarinos.
• Uso de Simulação por Elementos Finitos (FEA): Durante o projeto, a Forjaria Jianing aplica análises FEA para otimizar a geometria do flange, reduzindo o excesso de material sem comprometer a resistência – resultando em peças até 12% mais leves que as dimensões padrão.
• Sustentabilidade: Reciclagem de cavacos de usinagem e reuso de água no processo de têmpera, alinhados às certificações ISO 14001.
• Digitalização da Cadeia de Suprimentos: QR codes em cada flange permitem que o cliente acesse o histórico completo de fabricação, ensaios e manutenção via aplicativo, aumentando a transparência.

Essas inovações não apenas melhoram o desempenho técnico, mas também reduzem custos de ciclo de vida – um fator cada vez mais valorizado por operadores de infraestrutura.

Conclusão

O flange A105 continua sendo a espinha dorsal das conexões industriais de alta pressão, combinando confiabilidade, custo acessível e ampla disponibilidade em praticamente todos os continentes. Compreender suas propriedades mecânicas, normas aplicáveis e critérios de seleção é essencial para qualquer profissional envolvido em projetos de tubulação, desde a engenharia básica até a manutenção. A escolha de um fornecedor que alie capacidade produtiva, rigor técnico e suporte pós-venda faz toda a diferença na entrega do projeto no prazo e dentro do orçamento. Nesse contexto, a Forjaria Jianing (consulte a central de atendimento pelo telefone: 176 9623 6479), com sua experiência consolidada e constante atualização tecnológica, se posiciona como uma parceira estratégica para empresas que buscam flanges A105 com qualidade certificada e rastreabilidade total. Ao optar por flanges forjados de alto padrão, o cliente não apenas assegura a integridade de suas instalações, mas também contribui para a eficiência operacional e a segurança de todos os envolvidos.
