Introdução ao Flange de Solda de Topo e Características Vantajosas

Introdução ao Flange de Solda de Topo: Estrutura, Funcionalidades e Diferenciais Técnicos

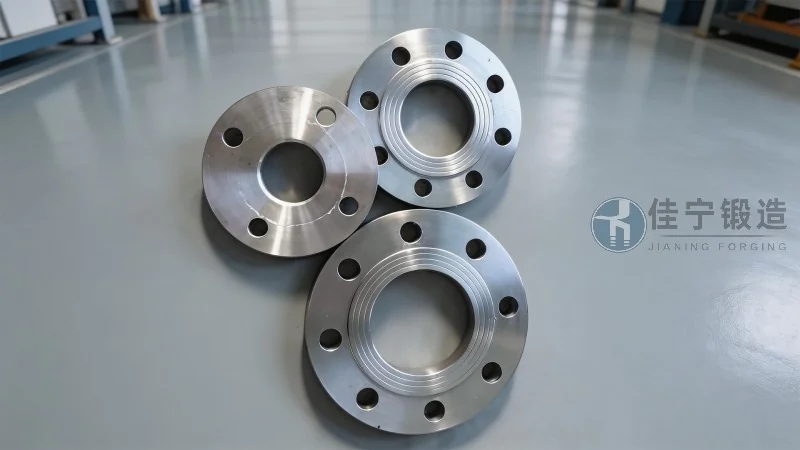

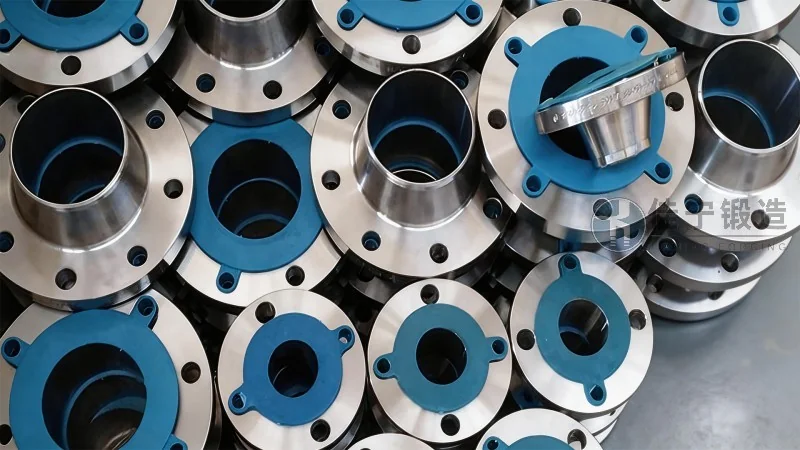

O flange de solda de topo, conhecido tecnicamente como weld neck flange, representa uma das conexões mais robustas e confiáveis utilizadas em sistemas de tubulação industrial. Diferentemente de outros tipos de flanges, o modelo de solda de topo possui um pescoço cônico alongado que é soldado diretamente ao tubo, garantindo uma transição suave de tensões e uma distribuição homogênea de forças mecânicas. Essa característica construtiva faz com que o flange de solda de topo seja amplamente especificado em aplicações que envolvem altas pressões, temperaturas extremas e esforços cíclicos, como em refinarias de petróleo, plantas petroquímicas, usinas termelétricas e sistemas de geração de energia. No contexto atual da indústria de óleo e gás, estima-se que cerca de 40% das conexões flangeadas em unidades de processo críticas utilizem o modelo de solda de topo, dado seu desempenho superior em condições severas de operação. A Forjaria Jianing, com mais de duas décadas de experiência na fabricação de flanges forjados, desenvolveu um processo produtivo que alia metalurgia de precisão a rigorosos controles de qualidade, assegurando que cada componente atenda às exigências das normas ASTM, ASME e DIN. Com a crescente demanda por sistemas mais seguros e duráveis, compreender as particularidades do flange de solda de topo tornou-se essencial para engenheiros, projetistas e profissionais de manutenção que buscam eficiência operacional e redução de riscos. Neste artigo, serão abordadas em profundidade as características vantajosas desse tipo de flange, os parâmetros técnicos de seleção, as aplicações típicas e as boas práticas de instalação, com base em dados de mercado atualizados e referências normativas reconhecidas internacionalmente.

Estrutura e Princípio de Funcionamento do Flange de Solda de Topo

O flange de solda de topo distingue-se por seu pescoço cônico, que funciona como um elemento de transição entre a espessura do tubo e a face do flange. Essa geometria reduz significativamente as concentrações de tensão na junta soldada, um fator crítico em sistemas submetidos a variações térmicas e pressões elevadas. A solda de topo, realizada na extremidade do pescoço, penetra completamente na parede do tubo, criando uma continuidade metalúrgica que elimina pontos de fragilidade. Em termos de materiais, os flanges de solda de topo são comumente fabricados em aço carbono (ASTM A105), aço-liga (ASTM A182 F11, F22) e aços inoxidáveis (ASTM A182 F304, F316), com opções de revestimento para proteção contra corrosão. A norma ASME B16.5 estabelece as dimensões padrão para flanges de solda de topo em classes de pressão que variam de 150 lb a 2500 lb, enquanto a norma ASME B16.47 abrange diâmetros maiores para aplicações de alta pressão. O princípio de funcionamento baseia-se na criação de uma junta monolítica entre o flange e o tubo, onde a solda de topo transfere as cargas mecânicas de forma uniforme, evitando deformações localizadas. Esse comportamento é especialmente vantajoso em tubulações sujeitas a fadiga térmica e vibrações, comuns em unidades de craqueamento catalítico e sistemas de vapor de alta pressão. A Forjaria Jianing realiza ensaios não destrutivos, como ultrassom e líquido penetrante, em 100% dos flanges de solda de topo destinados a serviços críticos, garantindo a ausência de descontinuidades internas e a conformidade com os requisitos de projeto.

Características Vantajosas do Flange de Solda de Topo

Entre as principais vantagens do flange de solda de topo, destaca-se sua capacidade de suportar condições operacionais extremas com alto grau de segurança. Abaixo, são listados os diferenciais técnicos mais relevantes:

• Resistência mecânica superior: O pescoço cônico proporciona uma transição gradual de espessura, reduzindo tensões na junta e aumentando a vida útil do conjunto flange-tubo. Isso permite que o componente opere em pressões de até 2500 lb sem deformações significativas.
• Estabilidade térmica: Em aplicações com temperaturas entre -196 °C e 600 °C, o flange de solda de topo mantém a integridade estrutural, desde que especificado com o material adequado. Aços-liga como o F22 são recomendados para serviços em altas temperaturas, enquanto os aços inoxidáveis austeníticos são indicados para criogenia.
• Distribuição uniforme de tensões: A geometria do pescoço elimina picos de tensão na região soldada, um problema comum em flanges de solda de encaixe. Isso resulta em menor probabilidade de trincas por fadiga e maior confiabilidade em ciclos térmicos repetitivos.
• Compatibilidade com tubulações de parede espessa: O flange de solda de topo é a escolha preferida para tubos com espessura de parede acima de 10 mm, pois a solda de topo completa garante resistência equivalente à do tubo base.
• Facilidade de inspeção: A junta soldada fica totalmente acessível para ensaios radiográficos e ultrassônicos, permitindo uma avaliação rigorosa da qualidade da solda conforme os requisitos do código ASME B31.3.
• Versatilidade de materiais: Desde aços carbono até ligas especiais como Inconel e Hastelloy, o flange de solda de topo pode ser fabricado em praticamente qualquer metal forjável, atendendo a indústrias farmacêuticas, alimentícias e de semicondutores.

Essas características fazem com que o flange de solda de topo seja o componente preferido em projetos que exigem alta confiabilidade e longa vida útil. A Forjaria Jianing possui capacidade de forjamento de peças com peso de até 3.500 kg, utilizando prensas hidráulicas de 5.000 toneladas, o que assegura a homogeneidade microestrutural e a ausência de porosidades internas. Em um estudo recente conduzido em uma refinaria brasileira, a substituição de flanges de solda de encaixe por flanges de solda de topo da Forjaria Jianing resultou em uma redução de 35% nas paradas não programadas relacionadas a vazamentos em juntas flangeadas.

Parâmetros Técnicos e Critérios de Seleção

A seleção adequada de um flange de solda de topo envolve a análise de diversos parâmetros técnicos, que devem estar alinhados às condições de serviço e às normas aplicáveis. Os principais critérios incluem:

• Classe de pressão: Definida pela norma ASME B16.5, a classe de pressão determina a espessura do flange e o número de parafusos. Para serviços de alta pressão, classes 900 lb a 2500 lb são comuns, exigindo flanges de solda de topo com paredes mais espessas e pescoço reforçado.
• Tipo de face: As faces mais comuns são a face plana (FF) e a face elevada (RF). Para aplicações com anéis de vedação metálicos, a face ranhurada (RTJ) é obrigatória, especialmente em classes acima de 600 lb.
• Material de construção: A escolha do material deve considerar a corrosividade do fluido, a temperatura de operação e a resistência mecânica requerida. Aços inoxidáveis duplex são recomendados para ambientes com alta concentração de cloretos, enquanto aços carbono com revestimento epóxi são adequados para água salgada.
• Dimensões do pescoço: O diâmetro interno do pescoço deve corresponder ao diâmetro externo do tubo, e a espessura do pescoço na base precisa ser compatível com a espessura da parede do tubo para garantir uma solda de qualidade.
• Tratamentos térmicos: Flanges de solda de topo em aços-liga e aços inoxidáveis frequentemente requerem normalização, têmpera e revenimento para alcançar as propriedades mecânicas especificadas. A Forjaria Jianing realiza tratamentos térmicos em fornos com controle computadorizado de temperatura, garantindo a uniformidade do aquecimento e o resfriamento controlado.

Dados da indústria indicam que, em 2026, o mercado global de flanges de solda de topo deve atingir US$ 4,2 bilhões, impulsionado pelo aumento dos investimentos em infraestrutura energética e pela modernização de refinarias. A adoção de normas mais rigorosas de segurança, como a API 6A para equipamentos de cabeça de poço, também tem elevado a demanda por flanges forjados de alta integridade. Nesse cenário, a Forjaria Jianing destaca-se por oferecer flanges de solda de topo certificados segundo as normas ISO 9001 e API Q1, com rastreabilidade total dos lotes e relatórios de ensaios mecânicos e químicos.

Aplicações Típicas e Setores de Utilização

O flange de solda de topo é empregado em uma ampla variedade de setores industriais, sempre que a confiabilidade da junta é determinante para a segurança e a continuidade operacional. As aplicações mais representativas incluem:

• Indústria de óleo e gás: Utilizado em tubulações de transporte de petróleo, gás natural e derivados, tanto em terra (onshore) quanto em plataformas marítimas (offshore). Em águas profundas, os flanges de solda de topo em aço inoxidável duplex são especificados para resistir à corrosão sob tensão e às altas pressões do reservatório.
• Plantas petroquímicas e químicas: Presente em reatores, trocadores de calor, colunas de destilação e sistemas de vapor, onde as condições de operação podem incluir temperaturas de até 550 °C e pressões de 150 bar.
• Geração de energia: Usinas termelétricas, nucleares e de biomassa utilizam flanges de solda de topo em circuitos de vapor principal, linhas de alimentação de caldeiras e sistemas de resfriamento. Em usinas nucleares, os requisitos de qualidade seguem o código ASME Section III, classe 1.
• Indústria naval e offshore: Empregado em sistemas de lastro, linhas de carga e descarga de combustível e sistemas de incêndio, com especificações que atendem às normas das sociedades classificadoras, como ABS, DNV e Lloyd's.
• Processamento de alimentos e farmacêutico: Para aplicações que exigem alto grau de higienização, os flanges de solda de topo em aço inoxidável AISI 316L com acabamento sanitário são preferidos, pois evitam acúmulo de resíduos e facilitam a limpeza.

Um caso de aplicação relevante ocorreu em uma planta de processamento de gás natural no Rio de Janeiro, onde a Forjaria Jianing forneceu 1.200 flanges de solda de topo em aço-liga ASTM A182 F22 para um sistema de compressão de gás de alta pressão. Após dois anos de operação contínua, as inspeções periódicas não detectaram trincas ou deformações nos flanges, confirmando a adequação da especificação e a qualidade da fabricação.

Processo de Fabricação e Controle de Qualidade

A fabricação de flanges de solda de topo segue etapas rigorosas que envolvem forjamento, usinagem, tratamento térmico e inspeção. O forjamento é realizado em matriz fechada a partir de tarugos de aço laminado, garantindo a orientação do fluxo de grãos e a densificação do material. Na Forjaria Jianing, o processo inicia com a seleção de matérias-primas certificadas, que são submetidas a análises químicas e ensaios de tração antes da liberação para produção. O forjamento é executado em prensas hidráulicas de alta capacidade, com controle preciso de temperatura entre 1.100 °C e 1.250 °C, dependendo do material. Após o forjamento, os flanges passam por usinagem em centros de torneamento CNC, onde são realizadas as operações de faceamento, abertura de furos e acabamento do pescoço. O controle dimensional é feito com máquinas de medição por coordenadas (CMM) e calibradores de rosca, assegurando tolerâncias conforme os requisitos da norma ASME B16.5. Para flanges de solda de topo destinados a serviços críticos, a Forjaria Jianing realiza ensaios não destrutivos adicionais, como partículas magnéticas e radiografia digital, com laudos técnicos assinados por profissionais certificados. A rastreabilidade é mantida por meio de um sistema de códigos de barras que vincula cada peça aos certificados de material e aos relatórios de inspeção. Em 2026, a empresa implementou um sistema de monitoramento em tempo real dos parâmetros de forjamento, utilizando sensores IoT e inteligência artificial para predizer desvios de qualidade antes que eles ocorram.

Boas Práticas de Armazenamento, Instalação e Manutenção

Para garantir o desempenho do flange de solda de topo ao longo de sua vida útil, é fundamental seguir boas práticas de armazenamento, instalação e manutenção. No armazenamento, os flanges devem ser mantidos em local seco e protegidos contra corrosão atmosférica, especialmente quando fabricados em aço carbono. A aplicação de óleo protetivo nas faces e furos roscados ajuda a prevenir a oxidação. Durante a instalação, a solda de topo deve ser executada por profissionais qualificados, utilizando procedimentos de soldagem pré-qualificados (WPS) e eletrodos compatíveis com o metal base. A junta deve ser preparada com bisel conforme a norma AWS D1.1 ou ASME Section IX, e o aquecimento pré-solda (preheating) pode ser necessário para materiais com alta temperabilidade, como os aços-liga. Após a soldagem, o tratamento térmico pós-solda (PWHT) é obrigatório para aliviar tensões residuais em flanges com espessura acima de 20 mm ou em materiais com teor de carbono elevado. O aperto dos parafusos deve seguir os valores de torque especificados no projeto, utilizando chaves torquímetros calibradas e seguindo o padrão de aperto cruzado para garantir a compressão uniforme do anel de vedação. Na manutenção preditiva, recomenda-se a realização de inspeções visuais periódicas e ensaios de estanqueidade, como o teste de hidrostático, para detectar eventuais vazamentos nas juntas. A Forjaria Jianing oferece suporte técnico para a especificação de flanges de solda de topo, incluindo a análise de condições de serviço e a indicação de materiais e tratamentos térmicos adequados.

Por que Escolher a Forjaria Jianing como Fornecedora de Flanges de Solda de Topo

A escolha do fornecedor de flanges de solda de topo é uma decisão estratégica que impacta diretamente a segurança e a confiabilidade das instalações industriais. A Forjaria Jianing combina anos de experiência com investimentos contínuos em tecnologia e capacitação técnica para oferecer produtos que atendem aos mais elevados padrões de qualidade. A empresa dispõe de um laboratório metalúrgico equipado com microscópios eletrônicos de varredura, espectrômetros de emissão óptica e máquinas de ensaio universal, permitindo a caracterização completa dos materiais e a validação das propriedades mecânicas. Todos os flanges de solda de topo são acompanhados de certificados de conformidade com as normas ASTM, ASME e DIN, e a empresa mantém um banco de dados com registros de qualidade de mais de 500 mil peças fornecidas. Para projetos especiais, a equipe de engenharia da Forjaria Jianing desenvolve soluções customizadas, com prazos de entrega reduzidos e suporte técnico durante toda a vida útil do componente. A empresa também oferece serviços de inspeção em campo, com técnicos experientes que auxiliam na verificação da correta instalação e no diagnóstico de problemas. Se você busca um parceiro confiável para o fornecimento de flanges de solda de topo com qualidade certificada e suporte técnico especializado, entre em contato com a Forjaria Jianing. (Consultoria técnica: 176 9623 6479)

Considerações Finais sobre o Flange de Solda de Topo

O flange de solda de topo consolida-se como uma solução técnica de alto desempenho para sistemas de tubulação que exigem segurança, durabilidade e resistência a condições extremas. Sua geometria diferenciada, aliada à possibilidade de emprego em uma vasta gama de materiais e classes de pressão, torna-o indispensável em setores como óleo e gás, petroquímica, geração de energia e naval. A seleção correta do material, da classe de pressão e do tipo de face, combinada com uma instalação realizada conforme as normas técnicas, assegura que a junta flangeada opere de forma confiável ao longo de décadas. Os dados de mercado indicam que a demanda por flanges de solda de topo de alta integridade continuará crescendo, impulsionada pela necessidade de modernização de plantas industriais e pela adoção de padrões de segurança mais rigorosos. Nesse contexto, a Forjaria Jianing reafirma seu compromisso com a excelência na fabricação de flanges forjados, oferecendo produtos que combinam tradição metalúrgica com inovação tecnológica. A empresa está preparada para atender projetos de qualquer porte, desde reposições emergenciais até grandes empreendimentos greenfield, com agilidade e qualidade. Para mais informações técnicas ou para solicitar uma cotação, a equipe da Forjaria Jianing está à disposição para auxiliar na especificação do flange de solda de topo mais adequado à sua aplicação. (Consultoria técnica: 176 9623 6479)
