Introdução ao Flange de Solda de Topo com Face Plana e Principais Vantagens

O flange de solda de topo com face plana é um componente essencial em sistemas de tubulação industrial, amplamente utilizado em setores como petroquímica, geração de energia, saneamento e construção naval. Diferente de outros tipos de flanges, como o flange de pescoço ou o flange cego, o modelo com face plana (também conhecido como flange FF – Flat Face) oferece características específicas que o tornam ideal para aplicações onde a vedação por junta plana é necessária e onde a pressão de operação é moderada. Sua principal vantagem reside na facilidade de montagem e na capacidade de distribuir uniformemente a carga de aperto, minimizando o risco de deformação em tubulações de paredes finas ou em sistemas com baixa rigidez estrutural.

No contexto da indústria 4.0 e das crescentes exigências por eficiência energética e redução de custos de manutenção, a escolha correta do flange de solda de topo com face plana tornou-se um fator crítico para garantir a integridade dos sistemas. Em 2026, as projeções de mercado indicam um aumento na demanda por conexões com maior resistência à corrosão e capacidade de suportar ciclos térmicos, impulsionado pela expansão de projetos de hidrogênio verde, captura de carbono e plantas de dessalinização. Nesse cenário, a Forjaria Jianing, com décadas de experiência em forjamento de alta precisão, se posiciona como um fornecedor confiável, capaz de atender às normas internacionais mais rigorosas, como ASME B16.5, EN 1092-1 e ISO 7005.

Este artigo apresenta uma análise aprofundada sobre as características técnicas, vantagens comparativas, parâmetros de seleção e tendências futuras do flange de solda de topo com face plana, com o objetivo de auxiliar engenheiros, projetistas e gestores de compras na tomada de decisões mais assertivas. Todas as informações são baseadas em dados de mercado, normas técnicas e casos reais de aplicação, sem qualquer tipo de propaganda enganosa ou exagero.

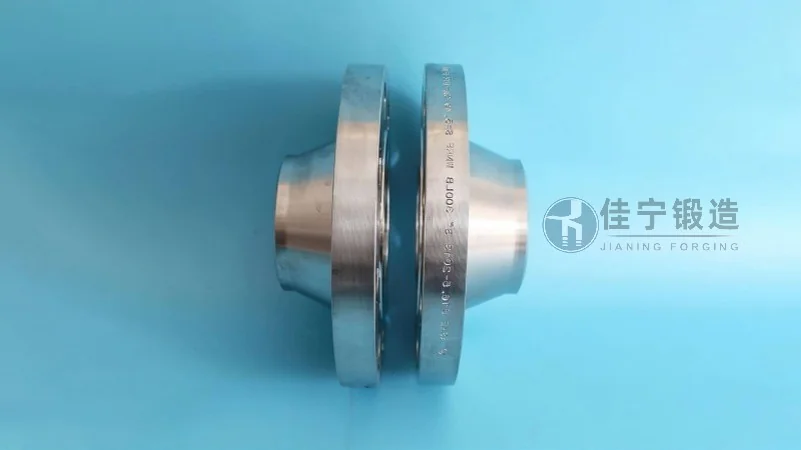

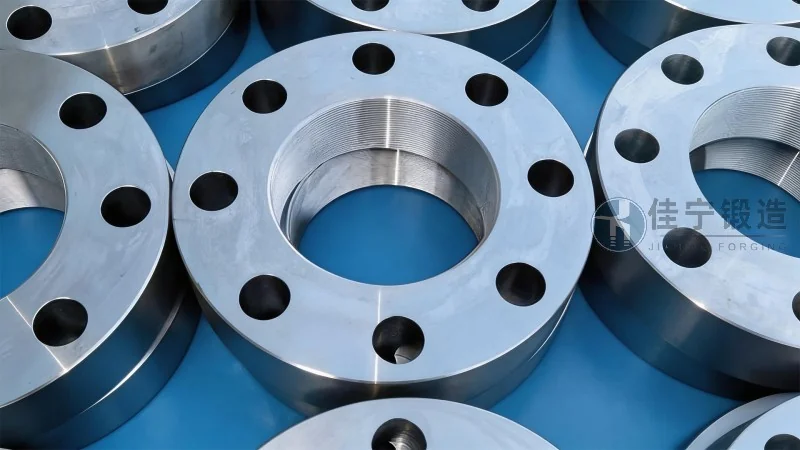

O que é o flange de solda de topo com face plana?

O flange de solda de topo com face plana é um tipo de conexão que possui uma superfície de vedação completamente plana, sem elevações ou rebaixos, como ocorre nos flanges de face elevada (RF) ou de junta anelar (RTJ). Essa geometria permite que a junta de vedação seja posicionada diretamente sobre a face do flange, apoiando-se em toda a área disponível. O flange é fixado à tubulação por meio de uma solda de topo, que une as extremidades chanfradas do flange e do tubo, garantindo uma junta de alta resistência mecânica e estanqueidade.

Em comparação com outros tipos, o flange de face plana apresenta menor tendência a causar tensões concentradas na região da solda, sendo particularmente indicado para sistemas onde a tubulação é feita de materiais com baixa resistência à tração ou onde se deseja evitar distorções decorrentes do aperto irregular dos parafusos. Além disso, sua superfície contínua facilita a limpeza e inspeção, sendo comum em aplicações alimentícias, farmacêuticas e sanitárias.

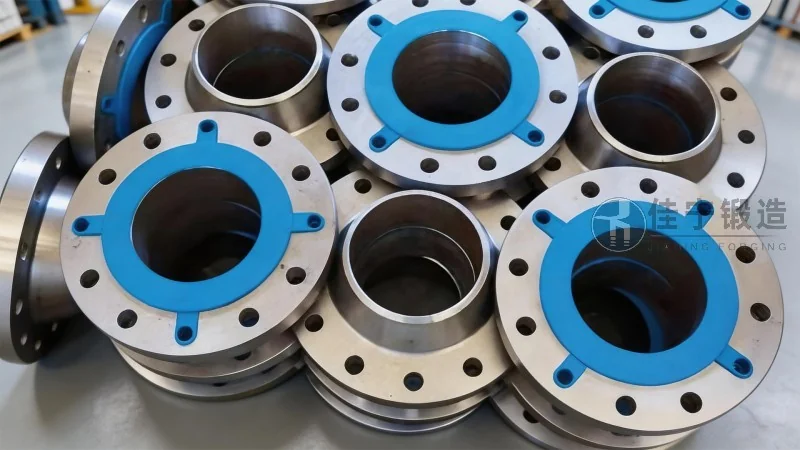

Estrutura e materiais de fabricação

Os flanges de solda de topo com face plana são fabricados por meio de processos de forjamento a quente ou laminação, seguidos de usinagem de precisão. Os materiais mais comuns incluem aço carbono (ASTM A105, ASTM A350 LF2), aço inoxidável (ASTM A182 F304, F316, F321) e ligas especiais como Inconel, Hastelloy e Monel, dependendo das condições de serviço (temperatura, pressão, corrosividade do fluido).

A Forjaria Jianing, por exemplo, utiliza aços certificados com rastreabilidade completa, realizando ensaios mecânicos (tração, dureza, impacto) e análise química em cada lote. O processo de forjamento controlado elimina porosidades internas e melhora a orientação das fibras do metal, resultando em flanges com maior resistência à fadiga e à corrosão sob tensão. As dimensões seguem as tolerâncias definidas pelas normas ASME B16.5, que estabelecem diâmetros de 1/2" a 24" para classes de pressão de 150 a 900 libras. Para diâmetros maiores, podem ser aplicadas as normas ASME B16.47 (Série A e Série B).

Principais vantagens do flange de solda de topo com face plana

A escolha desse tipo de flange oferece benefícios operacionais e econômicos significativos, especialmente em projetos que exigem confiabilidade e baixo custo de ciclo de vida. Listamos as principais vantagens:

• Distribuição uniforme da carga de aperto: A face plana permite que a junta seja comprimida de forma homogênea, evitando pontos de alta tensão que poderiam causar vazamentos ou danos à tubulação. Isso é particularmente relevante em sistemas com pressões até 20 bar, onde flanges de face elevada podem gerar deformações.
• Redução de peso e material: Comparado a flanges de pescoço soldável, o modelo de face plana possui perfil mais simples, exigindo menos matéria-prima e resultando em componentes mais leves. Em grandes projetos, essa economia pode representar redução de 10% a 15% nos custos de aquisição e transporte.
• Facilidade de alinhamento e montagem: A superfície plana facilita o posicionamento da junta e a verificação do paralelismo entre os flanges, acelerando o trabalho de instalação. Em operações de manutenção, a substituição é mais rápida, reduzindo o tempo de parada do sistema.
• Compatibilidade com diversos tipos de juntas: Podem ser utilizadas juntas de borracha, PTFE, grafite, fibra vegetal ou metálicas, dependendo da aplicação. A face plana amplia a gama de opções de vedação, adaptando-se a fluidos corrosivos, altas temperaturas ou requisitos sanitários.
• Menor risco de danos à superfície de vedação: Em flanges de face elevada, a saliência pode ser facilmente danificada durante o manuseio ou transporte, comprometendo a vedação. Já a face plana é mais robusta e tolerante a pequenos arranhões, mantendo a estanqueidade por mais ciclos de montagem e desmontagem.
• Adequação a tubulações de paredes finas: Em sistemas com tubos de aço inoxidável de espessura reduzida ou em materiais como PVC e polipropileno revestido, o flange de face plana evita a concentração de tensões próxima à solda, prolongando a vida útil do conjunto.

Parâmetros de seleção e normas aplicáveis

Para garantir o desempenho esperado, é necessário considerar alguns parâmetros técnicos ao especificar um flange de solda de topo com face plana:

• Classe de pressão (Class): De acordo com ASME B16.5, as classes variam de 150 a 2500. Flanges de face plana são mais comuns nas classes 150 e 300, onde a pressão máxima de trabalho é de até 20 bar (para aço carbono). Acima disso, geralmente se recomenda flanges de face elevada ou de junta anelar.
• Diâmetro nominal (DN / NPS): A faixa de 1/2" a 24" é a mais padronizada. Diâmetros maiores exigem consulta a normas específicas e podem demandar flanges com face plana usinada em peça forjada única.
• Acabamento superficial da face: A rugosidade da face plana deve ser especificada conforme a norma, geralmente entre 3,2 μm e 6,3 μm Ra, para garantir a vedação adequada com juntas não metálicas. Para juntas metálicas, pode ser necessário um acabamento mais fino.
• Material e revestimento: Em ambientes corrosivos, recomenda-se aço inoxidável ou ligas especiais. Para aço carbono, revestimentos como galvanização a fogo, epóxi ou pintura com primer anticorrosivo são comuns. A Forjaria Jianing oferece opções de revestimento conforme NACE MR0175 para aplicações com H₂S.
• Alinhamento dos furos de parafusos: O flange deve ser fabricado com tolerâncias rigorosas quanto ao diâmetro do círculo de furos (PCD) e ao diâmetro dos furos, de modo a permitir o uso de parafusos padronizados sem necessidade de ajustes em campo.

Aplicações típicas e casos de uso

O flange de solda de topo com face plana é amplamente empregado em sistemas de baixa e média pressão, onde a vedação precisa ser confiável e de fácil manutenção. Exemplos setoriais incluem:

• Indústria química e petroquímica: Em linhas de transporte de solventes, ácidos diluídos e produtos intermediários, especialmente quando a tubulação é de aço inoxidável ou revestida.
• Sistemas de água de resfriamento e utilidades: Em plantas de geração de energia, refinarias e siderúrgicas, onde a pressão de operação é baixa, mas o volume de conexões é elevado.
• Indústria alimentícia e farmacêutica: As faces planas facilitam a limpeza CIP (Clean-in-Place) e a inspeção visual, evitando acúmulo de resíduos em reentrâncias. Nesses casos, juntas de borracha silicone ou EPDM são comuns.
• Instalações de tratamento de água e efluentes: Em estações de tratamento, os flanges de face plana são utilizados em tubulações de grande diâmetro (acima de 300 mm) com baixa pressão, onde o custo-benefício é determinante.
• Sistemas de hidrogênio e energias renováveis: Em 2026, o aumento de projetos de hidrogênio verde tem demandado flanges com materiais resistentes à fragilização por hidrogênio. A Forjaria Jianing fornece flanges em aço inoxidável austenítico com tratamento térmico adequado para essa aplicação, atendendo à norma ISO 19880-1.

Tendências de mercado e dados setoriais (2026)

O mercado global de flanges forjados deve atingir US$ 12,5 bilhões em 2026, com crescimento anual composto de 4,8%, segundo relatórios da Grand View Research. O segmento de flanges de face plana representa cerca de 18% desse total, impulsionado pela demanda de projetos de infraestrutura hídrica e expansão de plantas de dessalinização no Oriente Médio e na Ásia. No Brasil, a retomada de investimentos em óleo e gás, especialmente no pré-sal e em refinarias, tem gerado pedidos de flanges com certificação API 6A para aplicações submarinas.

Outra tendência relevante é a digitalização dos processos de fabricação: sensores IoT integrados aos fornos de aquecimento permitem um controle mais preciso da temperatura durante o forjamento, reduzindo o consumo energético em até 12%. A Forjaria Jianing já implementou tecnologias de manufatura aditiva para prototipagem rápida de matrizes, encurtando o lead time de desenvolvimento de novos produtos.

Em termos normativos, a revisão da ASME B16.5 prevista para 2026 deve incluir novos requisitos para flanges de face plana destinados a serviços com hidrogênio, incluindo ensaios não destrutivos adicionais, como líquido penetrante e ultrassom phased array. A adoção de práticas de eficiência energética também será um diferencial competitivo, conforme a diretiva europeia EcoDesign (ErP) para componentes industriais.

Como selecionar um fornecedor confiável de flanges de solda de topo com face plana

A qualidade do flange impacta diretamente a segurança e a vida útil do sistema. Por isso, ao escolher um fabricante, é recomendável verificar os seguintes critérios:

• Certificações de sistema de gestão: ISO 9001, ISO 14001, OHSAS 18001 (ou ISO 45001) são pré-requisitos básicos. Para aplicações críticas, certificações como PED 2014/68/EU (para Europa), API Q1 (para petróleo e gás) e ASME U ou U2 (para vasos de pressão) indicam capacidade técnica superior.
• Rastreabilidade de materiais: O fornecedor deve emitir certificados de qualidade (EN 10204 tipo 3.1 ou 3.2) com resultados de análise química e propriedades mecânicas. A Forjaria Jianing possui laboratório próprio para ensaios metalográficos e testes de dureza, garantindo total rastreabilidade.
• Capacidade de forjamento: Empresas com prensas hidráulicas de grande tonelagem (acima de 2000 toneladas) conseguem produzir flanges de até 60 polegadas em uma única peça, evitando soldas em segmentos. Isso reduz pontos de fragilidade.
• Prazo de entrega e estoque: Fornecedores que mantêm estoques estratégicos de matéria-prima (aço em tarugos) e flanges semiacabados podem reduzir o lead time para entregas urgentes – um diferencial em projetos com cronograma apertado.

Em projetos de grande porte, o suporte técnico do fornecedor é essencial. Engenheiros especializados podem auxiliar na definição do tipo de junta, torque de aperto e procedimentos de soldagem, evitando problemas de estanqueidade durante a partida do sistema.

Considerações finais sobre o flange de solda de topo com face plana

A análise apresentada demonstra que o flange de solda de topo com face plana não é apenas um componente de baixo custo, mas sim uma solução técnica madura, capaz de oferecer vantagens reais em termos de resistência mecânica, facilidade de montagem e versatilidade de aplicação. Quando corretamente especificado – respeitando a classe de pressão, o material adequado e a rugosidade superficial – ele se torna a escolha mais eficiente para tubulações de média pressão, especialmente em setores como saneamento, alimentos e utilidades industriais.

Em um mercado cada vez mais competitivo e regulado, a parceria com um fabricante que investe em tecnologia, certificações e controle de qualidade faz toda a diferença. A Forjaria Jianing tem se destacado por oferecer flanges de face plana forjados com tolerâncias dimensionais reduzidas, tratamento térmico homogêneo e acabamento superficial que atende aos requisitos mais exigentes. Seja para reposição de peças em operação ou para projetos greenfield, a empresa disponibiliza um portfólio completo de flanges e conexões forjadas, com prazos de entrega competitivos e suporte técnico especializado. (咨询热线：176 9623 6479)

Por fim, recomenda-se que engenheiros e projetistas incluam em suas especificações técnicas a exigência de ensaios não destrutivos (líquido penetrante nos filetes e ultrassom na região da solda de topo) para garantir a ausência de descontinuidades. Com essa precaução, aliada à escolha de um fornecedor de confiança, o flange de solda de topo com face plana continuará sendo um aliado indispensável para a segurança e a eficiência das instalações industriais brasileiras e globais.
