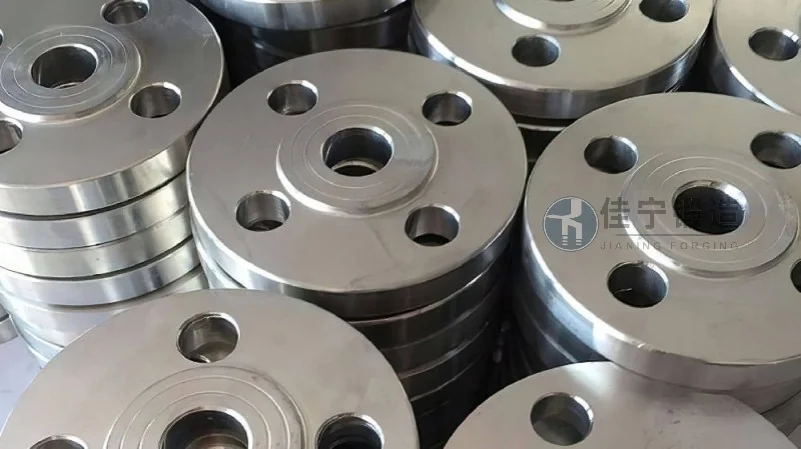

Visão Geral do Forjado de Flange 12 Polegadas e Destaques Principais

Visão Geral do Forjado de Flange 12 Polegadas e Destaques Principais

No cenário atual da indústria pesada e de infraestrutura, a demanda por componentes de alta resistência e durabilidade tem se intensificado de forma significativa. Entre esses componentes, o forjado de flange de 12 polegadas destaca-se como um elemento crucial em sistemas de tubulação que operam sob condições extremas de pressão, temperatura e ambientes corrosivos. Diferentemente de flanges fabricados por processos de fundição ou usinagem convencional, o flange forjado oferece uma estrutura granular orientada, livre de porosidades e com propriedades mecânicas superiores, o que o torna indispensável para setores como petróleo e gás, petroquímica, geração de energia, naval e saneamento. Este artigo técnico tem como objetivo fornecer uma visão aprofundada sobre as especificações, processos de fabricação, normas técnicas, vantagens competitivas e tendências de mercado para 2026, com foco especial no flange forjado de 12 polegadas, um componente que exige rigoroso controle de qualidade e know-how metalúrgico.

A escolha de um flange forjado de 12 polegadas não é trivial. Engenheiros e projetistas precisam considerar variáveis como classe de pressão (150 lbs a 2500 lbs), tipo de face (RF, FF, RTJ), material (aço carbono, aço inoxidável, aço-liga) e a norma de referência (ASME B16.5, ASME B16.47, EN 1092-1, entre outras). Para a indústria brasileira e global, a confiabilidade desse componente está diretamente ligada à capacidade do fornecedor em garantir rastreabilidade, certificação de materiais e precisão dimensional. Neste contexto, a experiência e a infraestrutura da Forjaria Jianing desempenham um papel fundamental, oferecendo soluções que aliam tecnologia avançada de forjamento a rigorosos padrões de controle de qualidade.

O mercado de flanges forjados tem experimentado transformações relevantes nos últimos anos, impulsionado pelo aumento de investimentos em energia, ampliação de refinarias e modernização de plantas químicas. Para 2026, as projeções indicam um crescimento consistente na demanda por flanges de grandes dimensões, como o de 12 polegadas, especialmente em projetos de óleo e gás no pré-sal e em dutos de transporte de longa distância. A capacidade de suportar pressões elevadas e condições severas de serviço torna o flange forjado a escolha preferencial em relação a alternativas de menor custo, mas com desempenho inferior. Portanto, compreender os aspectos técnicos e operacionais envolvidos na seleção e aplicação desse componente é essencial para garantir a segurança e a longevidade dos ativos industriais.

Processo de Fabricação do Flange Forjado de 12 Polegadas

O processo de fabricação de um flange forjado de 12 polegadas envolve etapas cuidadosamente controladas que vão desde a seleção da matéria-prima até a inspeção final. O forjamento consiste na deformação plástica do metal a altas temperaturas, utilizando martelos ou prensas hidráulicas de grande capacidade. Esse processo refina a estrutura granular do aço, eliminando vazios e segregrações, resultando em um material com maior resistência mecânica e tenacidade.

Etapas Principais do Forjamento

1. Seleção e corte do tarugo: A matéria-prima, geralmente na forma de tarugos cilíndricos, é selecionada com base na especificação química exigida pela norma. Para flanges de 12 polegadas, são comuns os aços ASTM A105 (carbono), ASTM A182 F304/F316 (inoxidável) e ASTM A182 F11/F22 (liga). O tarugo é cortado no peso exato necessário para evitar desperdícios.
2. Aquecimento: O tarugo é aquecido em fornos de alta eficiência térmica até a temperatura de forjamento, que varia entre 1100°C e 1250°C, dependendo da liga. O controle preciso da temperatura evita a oxidação excessiva e mantém a plasticidade do material.
3. Forjamento em matriz: Utilizando prensas hidráulicas de alta tonelagem, o tarugo aquecido é colocado em uma matriz fechada e submetido a sucessivos golpes ou pressão contínua, adquirindo a geometria do flange. Para flanges de 12 polegadas, o processo requer matrizes específicas que garantam o enchimento adequado do material na região do cubo e da face.
4. Rebarba e acabamento: Após o forjamento, o excesso de material (rebarba) é removido. A peça segue para o tratamento térmico, que pode incluir normalização, têmpera e revenimento, conforme os requisitos mecânicos da norma.
5. Usinagem de precisão: O flange forjado é usinado em tornos CNC de grande porte para atingir as tolerâncias dimensionais exigidas pela ASME B16.5 ou norma aplicável. Essa etapa inclui a usinagem da face, do furo central, dos furos dos parafusos e do chanfro para solda (quando aplicável).
6. Inspeção e certificação: A fase final envolve ensaios não destrutivos como ultrassom, líquido penetrante, partícula magnética e medição dimensional. A rastreabilidade é garantida por meio de laudos técnicos e certificados de material.

A Forjaria Jianing investe continuamente em equipamentos de forjamento de última geração, como prensas de 4000 toneladas e fornos com controle automatizado de temperatura. Essa infraestrutura permite atender às demandas de flanges de 12 polegadas com prazos competitivos e qualidade consistente, mesmo em lotes de grande volume.

Principais Normas e Especificações Técnicas

Para garantir a intercambiabilidade e a segurança em sistemas de tubulação, os flanges forjados de 12 polegadas devem atender a normas internacionais rigorosas. A norma ASME B16.5 é a mais amplamente adotada, definindo dimensões, tolerâncias, classes de pressão e requisitos de face. Para flanges de maior diâmetro, a ASME B16.47 também é relevante, especialmente quando se trata de flanges tipo Weld Neck e Blind.

Outras normas complementares incluem a ASTM para materiais (A105, A182, A694), a ASME B16.20 para dimensões de juntas e a API 6A para aplicações em poços de petróleo. No mercado brasileiro, a ABNT NBR 12624 também é referência. A conformidade com essas normas assegura que o flange forjado de 12 polegadas suporte as pressões e temperaturas de projeto sem falhas.

Além das normas dimensionais, os ensaios de qualificação são essenciais. O ensaio de ultrassom (UT) é obrigatório para detectar descontinuidades internas. Já o ensaio de partícula magnética (MT) ou líquido penetrante (PT) é aplicado nas superfícies para identificar trincas superficiais. A certificação do material, com indicação da composição química e propriedades mecânicas, é emitida pelo fabricante e auditada por terceiros quando necessário.

Vantagens do Flange Forjado em Relação a Outros Processos

• Superioridade mecânica: O forjamento confere ao aço uma estrutura fibrosa alinhada, resultando em maior resistência à tração, ao escoamento e à fadiga. Em comparação com flanges fundidos, o forjado apresenta 25% a 40% mais resistência, dependendo da liga e do tratamento térmico.
• Confiabilidade em serviços severos: A ausência de porosidades e inclusões torna o flange forjado ideal para aplicações com hidrogênio sulfetado (H2S), altas pressões e temperaturas acima de 400°C. Setores como o de refino e petroquímica dependem dessa confiabilidade para evitar vazamentos e acidentes.
• Precisão dimensional e repetibilidade: O processo de forjamento em matriz fechada, combinado com usinagem CNC, garante tolerâncias apertadas, facilitando a montagem e vedação. Isso reduz o tempo de instalação e os custos de manutenção.
• Rastreabilidade e certificação: A Forjaria Jianing mantém registros completos de cada lote, permitindo que o cliente acompanhe a origem do material, os parâmetros de forjamento e os resultados dos ensaios. Essa transparência é valorizada por empresas que operam sob rigorosos padrões de compliance.

Aplicações Típicas do Flange Forjado de 12 Polegadas

O flange de 12 polegadas é amplamente utilizado em linhas de processo que requerem diâmetros médios a grandes. Entre as aplicações mais comuns, destacam-se:

• Indústria de óleo e gás: Dutos de transporte de petróleo e gás natural, plataformas offshore e refinarias utilizam flanges forjados para interligação de vasos de pressão, bombas e válvulas.
• Indústria química e petroquímica: Reatores, colunas de destilação e tanques de armazenamento empregam flanges de 12 polegadas para garantir estanqueidade em ambientes com substâncias corrosivas.
• Geração de energia: Usinas termelétricas e nucleares, bem como sistemas de vapor de alta pressão, dependem de flanges forjados para conexões seguras em caldeiras e turbinas.
• Saneamento e tratamento de água: Estações de bombeamento e adutoras de grande porte adotam flanges forjados para suportar pressões elevadas e garantir durabilidade em sistemas de água potável e efluentes.
• Indústria naval e offshore: Em navios e plataformas, a resistência à corrosão e à fadiga é essencial para a segurança operacional, sendo o flange forjado a solução preferida.

Tendências e Inovações para 2026

O mercado de flanges forjados está evoluindo para atender às demandas de maior eficiência energética, sustentabilidade e digitalização. Para 2026, algumas tendências merecem destaque:

• Materiais de alta performance: O desenvolvimento de aços microligados e superligas à base de níquel permite que flanges forjados de 12 polegadas operem em condições ainda mais extremas, como temperaturas criogênicas (-196°C) e ambientes com alta corrosão.
• Manufatura aditiva e híbrida: Embora o forjamento continue sendo o processo principal, a integração com técnicas de deposição de metal (DED) está sendo explorada para reparo e fabricação de flanges com geometrias complexas.
• Digitalização e rastreabilidade: O uso de blockchain para certificação digital e sensores IoT para monitoramento de temperatura e pressão em tempo real está se tornando uma realidade na cadeia de fornecimento.
• Sustentabilidade: A adoção de fornos elétricos e processos de forjamento com menor pegada de carbono está ganhando força. A Forjaria Jianing, por exemplo, investe em práticas de manufatura verde, reduzindo o consumo de energia e reciclando resíduos metálicos.
• Demanda por prazos mais curtos: Projetos de infraestrutura acelerados exigem que os fornecedores mantenham estoques estratégicos e capacidade de produção flexível. Empresas que combinam tecnologia com gestão eficiente conseguem atender pedidos de flanges de 12 polegadas em 4 a 6 semanas, contra prazos tradicionais de 10 a 12 semanas.

Critérios de Seleção e Boas Práticas

Para escolher o flange forjado de 12 polegadas adequado, o engenheiro deve considerar:

• Classe de pressão: Flanges classe 150, 300, 600, 900, 1500 e 2500 são as mais comuns. A seleção depende da pressão de projeto e da temperatura de operação.
• Material compatível com o fluido: Para serviços com alta corrosão, aços inoxidáveis como F316L ou duplex são recomendados. Para hidrocarbonetos com H2S, aços com tratamento antissulfeto são necessários.
• Tipo de face: Faces planas (FF) são usadas em baixas pressões; faces com ressalto (RF) são padrão para a maioria das aplicações; faces tipo ring joint (RTJ) são exigidas para pressões acima de 900 lbs.
• Norma e tolerâncias: Verificar se o flange atende às exigências da ASME B16.5 ou da norma específica do projeto. Tolerâncias fora do padrão podem comprometer a vedação.
• Certificação e rastreabilidade: Exigir laudos de ensaio químico, mecânico e não destrutivo. Fornecedores como a Forjaria Jianing disponibilizam documentos completos para auditoria.

Manutenção e Inspeção em Campo

Mesmo com a alta qualidade do forjamento, inspeções periódicas são necessárias para garantir a integridade do sistema. A inspeção visual deve procurar corrosão, trincas ou deformações. Ensaios de ultrassom podem ser repetidos em intervalos programados, especialmente em serviços cíclicos. A substituição do flange é recomendada se o desgaste ultrapassar os limites da norma ou se houver evidência de trincas. A Forjaria Jianing oferece suporte técnico para orientar os clientes na melhor prática de manutenção e na seleção de peças de reposição.

Conclusão Técnica e Perspectivas

O flange forjado de 12 polegadas é um componente estratégico para a confiabilidade e segurança de sistemas de tubulação em múltiplos setores industriais. A combinação de processo de forjamento controlado, normas rigorosas e materiais de alta qualidade resulta em um produto que supera as alternativas fundidas ou usinadas em termos de resistência, durabilidade e estanqueidade. Para 2026, a tendência é de aumento na demanda por flanges de grandes dimensões, impulsionada por investimentos em energia e infraestrutura, além da exigência por certificações digitais e práticas sustentáveis.

A Forjaria Jianing, com sua experiência consolidada no mercado de forjados, atende a esses requisitos com uma linha completa de flanges de 12 polegadas, produzidos com tecnologia de ponta e rigoroso controle de qualidade. Cada flange é acompanhado de documentação técnica completa, garantindo a rastreabilidade desde a matéria-prima até o produto final. Para esclarecimentos técnicos, orçamentos ou suporte na seleção do flange ideal para seu projeto, a equipe está à disposição. (咨询热线：176 9623 6479).

Ao optar por um flange forjado de 12 polegadas fornecido pela Forjaria Jianing, o cliente investe em segurança, desempenho e durabilidade, alinhando-se às melhores práticas da engenharia moderna. Com um parque fabril atualizado e profissionais qualificados, a empresa se posiciona como parceira estratégica para projetos que exigem excelência técnica e pontualidade na entrega. As perspectivas para os próximos anos indicam que a qualidade do forjamento continuará sendo um diferencial competitivo decisivo, especialmente em setores onde a falha não é uma opção.
