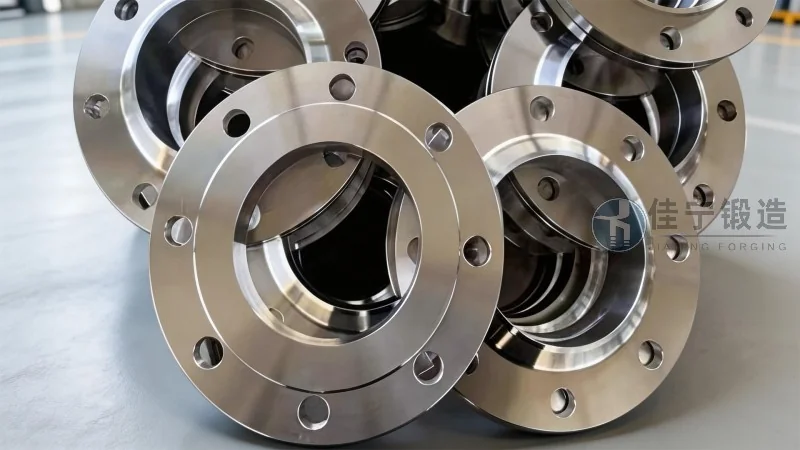

Introdução ao Forjado de Flange Tipo Placa de Solda Plana e Vantagens Principais

Introdução ao Forjado de Flange Tipo Placa de Solda Plana e Vantagens Principais

No cenário industrial contemporâneo, a escolha dos componentes corretos para sistemas de tubulação determina diretamente a eficiência operacional, a segurança estrutural e a longevidade dos ativos. Dentre os diversos elementos que compõem essas redes, a flange tipo placa de solda plana forjada ocupa uma posição de destaque, sendo amplamente especificada em projetos que exigem confiabilidade e custo-benefício equilibrado. Este componente, produzido por meio de processos de conformação mecânica que refinam a estrutura granular do aço, oferece características distintas que o diferenciam de flanges fundidas ou usinadas a partir de chapas. A Forjaria Jianing, com décadas de experiência no setor de forjamento, observa que a demanda por este tipo específico de flange tem crescido de forma consistente, impulsionada pela expansão dos setores de óleo e gás, petroquímica, tratamento de água e geração de energia. Compreender as particularidades do flange tipo placa de solda plana forjado, desde seu processo de fabricação até suas vantagens comparativas, é essencial para engenheiros, projetistas e profissionais de suprimentos que buscam especificar componentes com desempenho previsível e vida útil prolongada.

O flange tipo placa de solda plana caracteriza-se por seu perfil cilíndrico com uma superfície plana que é soldada diretamente à extremidade do tubo, formando uma junta permanente. Diferentemente de flanges de pescoço ou flanges cegos, este modelo não possui um cone de transição alongado, o que simplifica o processo de fabricação e reduz o consumo de matéria-prima. No entanto, é justamente essa geometria aparentemente simples que exige rigoroso controle de qualidade durante o forjamento, especialmente nos parâmetros de temperatura, taxa de deformação e resfriamento. A Forjaria Jianing emprega tecnologia de conformação em matriz fechada para garantir que cada peça apresente densidade uniforme e ausência de descontinuidades internas. Este método assegura que o fluxo de grãos do metal acompanhe o contorno da peça, resultando em propriedades mecânicas superiores quando comparadas a flanges produzidos por fundição ou usinagem direta de barras. Para o mercado de 2026, as projeções indicam que a especificação de flanges forjados continuará crescendo, especialmente em aplicações de média pressão onde a relação entre resistência mecânica e custo de fabricação é mais favorável.

Processo de Fabricação e Controle de Qualidade no Forjamento

O processo produtivo do flange tipo placa de solda plana forjado inicia-se com a seleção criteriosa da matéria-prima, geralmente aços carbono como ASTM A105, aços liga como ASTM A182 F11 ou F22, e aços inoxidáveis como ASTM A182 F304 e F316. Cada material é submetido a análise química e ensaios de dureza antes de seguir para a etapa de corte, onde tarugos dimensionados são preparados para o aquecimento. O controle da temperatura de forjamento é um dos fatores mais críticos: temperaturas excessivamente altas podem provocar crescimento de grão e descarbonetação superficial, enquanto temperaturas muito baixas aumentam a resistência à deformação e podem gerar trincas internas. Na Forjaria Jianing, os tarugos são aquecidos em fornos controlados por inversores de frequência, com perfis de temperatura ajustáveis conforme a liga processada. O forjamento propriamente dito ocorre em prensas hidráulicas de alta capacidade ou martelos de forjamento, onde a peça é conformada em múltiplas etapas até atingir a geometria desejada.

Após a conformação, as flanges passam por tratamento térmico que pode incluir normalização, recozimento ou têmpera e revenimento, dependendo das especificações técnicas e das propriedades mecânicas requeridas. Este tratamento térmico não apenas alivia tensões residuais do forjamento, mas também refina a microestrutura do aço, melhorando a tenacidade e a resistência à corrosão sob tensão. Cada lote de produção é submetido a ensaios não destrutivos, como ultrassom para detecção de descontinuidades internas, líquido penetrante para identificação de trincas superficiais e partículas magnéticas para verificação de defeitos subsuperficiais. Além disso, ensaios destrutivos periódicos, incluindo tração, dobramento e impacto Charpy, são realizados para validar as propriedades mecânicas declaradas. A rastreabilidade completa, desde o certificado de qualidade do aço até os resultados de cada ensaio, é mantida em sistema digital acessível aos clientes. Este rigor no controle de qualidade é particularmente relevante em aplicações que envolvem fluidos perigosos ou condições operacionais severas, onde qualquer falha pode resultar em paradas não programadas ou acidentes ambientais.

Vantagens Técnicas do Flange Tipo Placa de Solda Plana Forjado

O flange forjado tipo placa de solda plana oferece um conjunto de vantagens técnicas que o tornam preferencial em diversas aplicações industriais. A primeira delas reside na integridade estrutural proporcionada pelo forjamento: a conformação mecânica elimina vazios internos e porosidades características de processos de fundição, resultando em uma peça com densidade e homogeneidade superiores. Estudos comparativos realizados por institutos de pesquisa internacionais demonstram que flanges forjados apresentam resistência à fadiga entre 20% e 35% maior do que flanges fundidos do mesmo material e geometria. Essa característica é decisiva em sistemas sujeitos a ciclos térmicos e pressão variável, como linhas de vapor e redes de água de caldeira. Outra vantagem significativa é a anisotropia controlada: o fluxo de grãos orientado durante o forjamento confere maior resistência nas direções de maior solicitação mecânica, otimizando o desempenho do componente sob carregamento.

A precisão dimensional alcançada no forjamento em matriz fechada reduz a necessidade de usinagem posterior, minimizando o desperdício de material e o tempo de processamento. As superfícies de vedação das flanges forjadas apresentam rugosidade consistente e ausência de defeitos superficiais, o que contribui para a eficácia da junta e reduz o risco de vazamentos. Para o projetista de sistemas de tubulação, esta confiabilidade dimensional simplifica o cálculo de tensões e a definição dos torques de aperto dos parafusos. Além disso, a ausência de descontinuidades internas permite que o flange forjado opere com segurança em pressões mais elevadas dentro de sua classe de pressão nominal, oferecendo margem adicional de segurança. A Forjaria Jianing desenvolveu um banco de dados técnico que correlaciona parâmetros de forjamento com propriedades mecânicas resultantes, permitindo otimizar o processo para cada aplicação específica. Esta capacidade de ajuste fino é especialmente valorizada em projetos que exigem certificações de organismos como ABS, DNV, Lloyd's Register ou Bureau Veritas.

Critérios de Seleção e Especificação Técnica

A especificação correta de um flange tipo placa de solda plana forjado requer a consideração integrada de múltiplos fatores técnicos. O primeiro parâmetro a ser definido é a classe de pressão, que segue normas como ASME B16.5, ASME B16.47 (para diâmetros maiores) ou EN 1092-1 (norma europeia). As classes mais comuns variam de 150 lb a 2500 lb, sendo que as flanges forjadas tipo placa são tipicamente especificadas até classe 600 lb, embora aplicações especiais possam exigir classes superiores. O material deve ser selecionado com base na composição química do fluido transportado, temperatura de operação e requisitos de resistência à corrosão. Por exemplo, para serviços com hidrocarbonetos sulfetados, aços com teor controlado de enxofre e dureza máxima de 22 HRC são frequentemente exigidos para evitar trincamento por sulfeto de hidrogênio. A temperatura de operação também influencia a escolha: aços carbono perdem resistência significativamente acima de 400°C, enquanto aços liga como ASTM A182 F22 mantêm propriedades adequadas até aproximadamente 600°C.

As dimensões do flange devem seguir rigorosamente as tolerâncias estabelecidas nas normas aplicáveis, incluindo diâmetro externo, diâmetro do furo, espessura, diâmetro do círculo de parafusos e número de furos. Para aplicações críticas, recomenda-se a especificação de flanges com face serrilhada (raised face) com acabamento superficial entre 125 e 250 micro polegadas, conforme orientação da norma ASME B16.5. A altura da face serrilhada e o padrão dos sulcos influenciam diretamente a capacidade de vedação da junta. Em sistemas que operam com fluidos de baixa viscosidade ou gases, a especificação de juntas espiraladas ou juntas metálicas pode exigir acabamentos superficiais mais refinados. A Forjaria Jianing oferece suporte técnico para seleção de materiais e dimensionamento, mantendo em estoque as ligas mais comuns para pronta entrega. Para projetos que demandam certificação de materiais com rastreabilidade completa, a empresa disponibilita documentação detalhada incluindo relatórios de ensaios mecânicos e certificados de tratamento térmico.

Aplicações Industriais e Exemplos de Implementação

O flange tipo placa de solda plana forjado encontra aplicação em uma ampla gama de setores industriais, cada um com requisitos específicos de desempenho. Na indústria petroquímica, estes componentes são utilizados em linhas de transferência de produtos intermediários e finais, onde a resistência à corrosão e a estanqueidade são críticas. Em unidades de processamento de gás natural, flanges forjados em aço inoxidável 316L são especificados para resistir à corrosão por cloretos presente em algumas formações de gás. No setor de geração de energia termelétrica, as flanges forjadas classe 300 lb e 600 lb são empregadas em sistemas de vapor auxiliar e linhas de condensado, operando a temperaturas que podem atingir 450°C. A indústria naval também é grande consumidora destes componentes, especialmente em sistemas de lastro, resfriamento de motores e linhas de combustível, onde as certificações de sociedades classificadoras são obrigatórias.

Um caso de aplicação bem-sucedido envolveu o fornecimento de flanges forjados tipo placa de solda plana em aço ASTM A105 para uma planta de dessalinização por osmose reversa no Nordeste brasileiro. O projeto exigia resistência à corrosão em ambiente marinho e capacidade de operação contínua com água salgada pressurizada. A Forjaria Jianing forneceu flanges com revestimento anticorrosivo aplicado em fábrica e certificação de material conforme norma ASTM, contribuindo para a redução do tempo de montagem em campo. Em outra aplicação, uma refinaria na Região Sudeste especificou flanges forjados em aço liga ASTM A182 F11 para substituir componentes fundidos que apresentavam falhas prematuras por fadiga térmica. Após a substituição, a vida útil do sistema de vapor de alta pressão foi estendida em mais de 40%, com significativa redução de paradas não programadas para manutenção.

Tendências de Mercado e Inovações Tecnológicas para 2026

O mercado global de flanges forjados para sistemas de tubulação industrial deve atingir um valor estimado de US$ 8,5 bilhões em 2026, com taxa de crescimento anual composta de aproximadamente 4,2% entre 2024 e 2030. Este crescimento é impulsionado pelo aumento dos investimentos em infraestrutura de óleo e gás, expansão da capacidade de refino na Ásia e Oriente Médio, e modernização de plantas industriais na América do Norte e Europa. No Brasil, a retomada de projetos de exploração de petróleo no pré-sal e a expansão do setor de biocombustíveis têm gerado demanda consistente por componentes forjados de alta qualidade. Uma tendência tecnológica importante é a adoção crescente de simulação computacional para otimização do processo de forjamento, utilizando softwares de elementos finitos para prever o fluxo de material, a distribuição de temperatura e as tensões residuais. Esta abordagem permite reduzir o número de etapas experimentais e acelerar o desenvolvimento de novos produtos.

A digitalização dos processos de fabricação é outra tendência relevante, com a implementação de sistemas de monitoramento em tempo real que coletam dados de temperatura, pressão e deformação durante o forjamento. Estes dados alimentam modelos de aprendizado de máquina que ajustam parâmetros do processo em tempo real, melhorando a consistência dimensional e reduzindo a taxa de refugo. Em termos de materiais, observa-se o desenvolvimento de novas ligas de aço com resistência à corrosão melhorada e maior resistência mecânica em altas temperaturas. Aços inoxidáveis duplex e superduplex estão ganhando espaço em aplicações offshore e em plantas químicas, onde a combinação de alta resistência e excelente resistência à corrosão por pite é necessária. A Forjaria Jianing tem investido em capacitação técnica de sua equipe de engenharia e em equipamentos de forjamento com controle numérico, posicionando-se para atender às demandas cada vez mais exigentes do mercado industrial. (咨询热线：176 9623 6479)

Considerações Finais para Especificação e Aquisição

A especificação técnica de flanges tipo placa de solda plana forjados deve ser realizada com base em critérios objetivos que considerem as condições operacionais reais do sistema, as normas aplicáveis e as certificações requeridas pelo projeto. A escolha entre diferentes classes de pressão, materiais e acabamentos superficiais impacta diretamente no custo total do sistema, mas também na confiabilidade operacional ao longo da vida útil da instalação. Engenheiros e projetistas devem estar atentos às atualizações das normas técnicas, como a revisão do código ASME B31.3 para tubulações de processo e as novas diretrizes da ISO 9001 para sistemas de gestão da qualidade na fabricação de componentes pressurizados. A rastreabilidade completa dos materiais e a documentação técnica detalhada são requisitos cada vez mais frequentes em auditorias de fornecedores realizadas por grandes operadores industriais.

Para profissionais de suprimentos e compras técnicas, a avaliação de fornecedores deve considerar não apenas o preço unitário, mas também a capacidade de fornecer suporte técnico, a flexibilidade para atender prazos apertados e a consistência da qualidade entre lotes. Parcerias de longo prazo com fornecedores que demonstram compromisso com a melhoria contínua e a inovação tecnológica agregam valor significativo aos projetos. A Forjaria Jianing mantém um programa de visitas técnicas periódicas às instalações de seus clientes, promovendo o intercâmbio de conhecimento e a identificação de oportunidades de otimização conjunta. Este relacionamento próximo permite antecipar tendências de mercado e desenvolver soluções customizadas que atendam necessidades específicas de cada aplicação. A combinação entre tradição no forjamento de alta qualidade e abertura para inovações tecnológicas posiciona a empresa como parceira confiável para os desafios da indústria moderna, contribuindo para a segurança operacional e a competitividade dos negócios de seus clientes.
