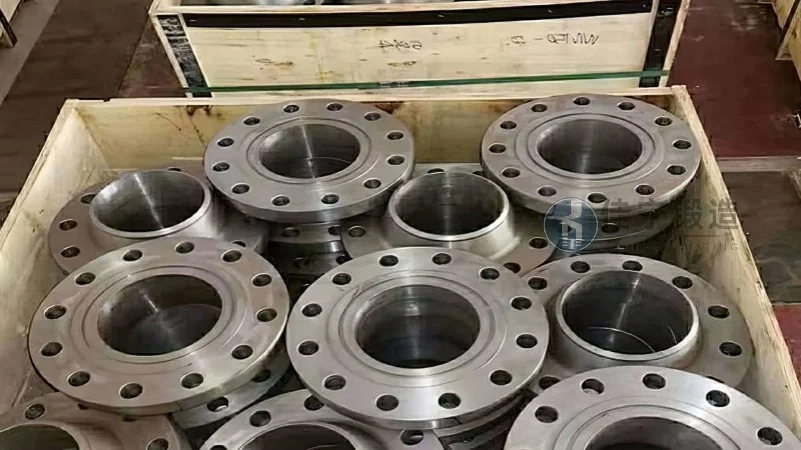

Introdução ao Forjado de Flange 16MnC e Características Destacadas

Introdução ao Forjado de Flange 16MnC e Características Destacadas

No competitivo mercado industrial atual, a escolha dos componentes de ligação e vedação é determinante para a segurança operacional e longevidade dos equipamentos. Entre os diversos materiais disponíveis, o aço 16MnC destaca-se como uma opção de alta resistência mecânica e boa tenacidade, amplamente empregado na fabricação de flanges forjadas para aplicações que exigem desempenho confiável sob condições severas de pressão e temperatura. Este artigo tem como objetivo oferecer uma visão aprofundada sobre o forjado de flange 16MnC, explorando suas propriedades metalúrgicas, vantagens técnicas, processos produtivos e critérios de seleção, com base em dados atualizados da indústria e normas internacionais vigentes. A Forjaria Jianing, especialista no segmento de forjamento desde sua fundação, investe continuamente em tecnologia e capacitação técnica para entregar componentes que superam as expectativas do mercado. Ao longo deste conteúdo, apresentaremos informações relevantes para engenheiros, projetistas e profissionais de suprimentos que buscam especificar materiais de alto desempenho com respaldo técnico sólido. Abordaremos desde a composição química do 16MnC até os testes de qualidade aplicados em cada lote produzido, passando por cases reais de aplicação e tendências do setor para 2026. O objetivo é oferecer um material completo, que sirva tanto como guia técnico quanto como referência para tomada de decisão em projetos de tubulação, vasos de pressão e sistemas hidráulicos. A flange forjada em 16MnC representa um equilíbrio entre custo e benefício, combinando resistência mecânica com boa soldabilidade e conformabilidade. Diferente de flanges fundidas, as forjadas apresentam estrutura de grão refinado, ausência de defeitos internos como porosidade e segregação, e maior homogeneidade metalúrgica. Esses fatores impactam diretamente a vida útil do componente e a segurança da instalação. Para profissionais que atuam em setores como petroquímica, geração de energia, mineração e construção naval, compreender as características do 16MnC é essencial para especificar corretamente os materiais e evitar falhas prematuras. Nos próximos parágrafos, detalharemos cada aspecto técnico com profundidade, sempre associando os conceitos às boas práticas de engenharia e à experiência acumulada pela Forjaria Jianing em mais de uma década de atuação. A seguir, apresentamos os tópicos que serão desenvolvidos ao longo deste artigo, organizados de forma modular para facilitar a consulta e a compreensão.

Composição Química e Propriedades Mecânicas do 16MnC

O aço 16MnC é classificado como um aço de baixa liga com médio teor de carbono, cuja composição química é cuidadosamente balanceada para oferecer excelente resistência mecânica sem comprometer a soldabilidade. Os elementos de liga presentes, como manganês, silício e carbono, atuam de forma sinérgica para promover endurecimento por solução sólida e refinamento de grão. O manganês, em particular, é essencial para aumentar a resistência à tração e ao escoamento, além de melhorar a temperabilidade. O silício contribui para a resistência e desoxidação do aço durante a fusão. Já o carbono, controlado em teores entre 0,14% e 0,20%, garante dureza adequada sem prejudicar a ductilidade. A composição típica do 16MnC inclui carbono (0,14%–0,20%), manganês (1,20%–1,60%), silício (0,20%–0,50%), fósforo (máx. 0,030%) e enxofre (máx. 0,030%). Esses valores seguem normas internacionais como ASTM A105, DIN 1.0438 e equivalentes nacionais, assegurando padronização e rastreabilidade. Do ponto de vista mecânico, o 16MnC apresenta limite de escoamento mínimo de 275 MPa e resistência à tração entre 450 MPa e 600 MPa, com alongamento superior a 22% e redução de área acima de 35%. Esses parâmetros indicam que o material é capaz de suportar cargas elevadas sem deformação permanente, ao mesmo tempo em que mantém margem segura para absorver picos de tensão. A tenacidade ao impacto, medida em ensaios Charpy a 0 °C, supera 34 J, o que demonstra boa capacidade de absorver energia sob carregamento dinâmico. Essa combinação de propriedades torna o 16MnC adequado para aplicações em temperaturas que variam de -20 °C a +400 °C, cobrindo a maioria das condições operacionais encontradas em plantas industriais. A escolha do 16MnC para flanges forjadas não é aleatória: ele oferece uma margem de segurança superior em comparação com aços carbono comuns, especialmente quando submetido a ciclos térmicos e pressões flutuantes.

Processo de Forjamento e Controle de Qualidade

O forjamento de flanges em 16MnC segue etapas rigorosas que garantem a integridade estrutural do componente. O processo inicia-se com a seleção de tarugos certificados, provenientes de siderúrgicas homologadas, com análise química acoplada. Na Forjaria Jianing, cada lote é submetido a inspeção visual e dimensional antes do aquecimento. Os tarugos são aquecidos em fornos controlados, com temperatura entre 1150 °C e 1220 °C, garantindo homogeneidade térmica e evitando queima do material. O aquecimento progressivo reduz gradientes térmicos internos, prevenindo trincas. Após o atingimento da temperatura ideal, o tarugo é transferido para prensas hidráulicas ou martelos de forjamento, onde sofre deformação controlada. A sequência de passes é projetada para refinar a estrutura granular, eliminando segregações e promovendo alinhamento dos grãos na direção do fluxo de tensão. Para flanges de maiores diâmetros ou geometrias complexas, utiliza-se forjamento em matriz aberta com calibradores, garantindo tolerâncias dimensionais apertadas. Durante o forjamento, a temperatura é monitorada continuamente por pirômetros ópticos, evitando que o material resfrie abaixo da faixa ideal de trabalho. Após o forjamento, as peças passam por tratamento térmico de normalização e revenimento. A normalização ocorre a aproximadamente 870 °C, seguida de resfriamento ao ar, que homogeniza a microestrutura e alivia tensões internas. O revenimento, realizado entre 550 °C e 650 °C, ajusta a dureza e melhora a tenacidade. Todo esse ciclo térmico é registrado em gráficos contínuos de temperatura, formando um dossiê de tratamentos que acompanha cada flange. Na etapa de acabamento, as flanges são usinadas em centros de usinagem CNC de alta precisão, garantindo faces planas, furos alinhados e superfícies de vedação dentro de tolerâncias de ±0,1 mm. A inspeção final inclui ensaios não destrutivos como ultrassom, líquidos penetrantes e medição dimensional por coordenadas. Apenas peças que atendem integralmente aos critérios estabelecidos são liberadas para expedição. Esse nível de controle assegura que cada flange forjada em 16MnC entregue pela Forjaria Jianing esteja em conformidade com as normas ASME B16.5, DIN 2633 ou equivalentes, dependendo da especificação do cliente.

Vantagens Comparativas das Flanges Forjadas em 16MnC

As flanges forjadas em 16MnC oferecem vantagens técnicas significativas quando comparadas a flanges fundidas ou fabricadas em aços carbono convencionais. A principal delas é a integridade metalúrgica: o forjamento elimina defeitos comuns na fundição, como porosidades, inclusões e heterogeneidades de composição. Isso resulta em uma estrutura de grão refinado e orientado, que proporciona maior resistência à fadiga e à propagação de trincas. Em aplicações sujeitas a ciclos térmicos e mecânicos, como em sistemas de vapor ou oleodutos, essa característica é vital para evitar falhas prematuras. Outra vantagem relevante é a relação resistência-peso. O 16MnC permite projetar flanges com espessuras reduzidas em comparação com aços carbono comuns, mantendo a mesma capacidade de carga. Isso representa economia de material e redução de peso total da tubulação, facilitando o transporte e a montagem. Além disso, a soldabilidade do 16MnC é excelente, dispensando pré-aquecimento em espessuras moderadas, desde que seguidas as recomendações de eletrodos e parâmetros de soldagem. Isso agiliza a fabricação de conjuntos soldados em campo e reduz custos de mão de obra especializada. Em termos de resistência à corrosão, o 16MnC apresenta desempenho superior ao aço carbono comum em ambientes com baixa concentração de agentes agressivos, graças à sua microestrutura mais homogênea. Contudo, para meios altamente corrosivos, recomenda-se a aplicação de revestimentos protetivos ou a seleção de ligas inoxidáveis. A Forjaria Jianing oferece também opções de tratamento superficial, como galvanização a fogo ou pintura epóxi, de acordo com a necessidade do projeto. A rastreabilidade completa de cada flange — com numeração de lote, certificado de matéria-prima e relatórios de ensaios — agrega confiança para especificadores e inspetores. Essa documentação é essencial para indústrias regulamentadas, como óleo e gás, química e petroquímica, que exigem conformidade com normas API, ASME e ISO. Por fim, o custo-benefício do 16MnC é muito atrativo: oferece performance superior sem o custo elevado de ligas especiais, sendo uma solução equilibrada para projetos que demandam confiabilidade e economia.

Critérios de Seleção e Parâmetros de Projeto

Selecionar a flange forjada correta em 16MnC envolve analisar múltiplos fatores técnicos e operacionais. O primeiro parâmetro é a classe de pressão, definida pelas normas ASME B16.5 ou DIN EN 1092-1, que estabelecem as dimensões e espessuras para cada faixa de pressão nominal (PN). Para o 16MnC, as classes mais comuns são PN10, PN16, PN25, PN40 e PN63, abrangendo aplicações de baixa a média pressão. É fundamental verificar a temperatura de projeto, pois a resistência do material diminui com o aumento da temperatura. Acima de 300 °C, é necessário aplicar fatores de redução previstos em norma, ajustando a espessura mínima requerida. Outro ponto crítico é o tipo de face de vedação: faces planas (FF), faces elevadas (RF) e faces tipo anel (RTJ) são as mais utilizadas. A face elevada é a mais comum para flanges em 16MnC, proporcionando boa selagem com juntas espiraladas ou metálicas. Para serviços severos com variação térmica acentuada, recomenda-se face RTJ com gaxeta metálica, que oferece vedação confiável mesmo sob ciclagem. O diâmetro nominal (DN) deve ser compatível com a tubulação, e a quantidade de furos e o diâmetro dos parafusos seguem tabelas padronizadas. A Forjaria Jianing disponibiliza flanges forjadas em 16MnC nos tamanhos de DN15 até DN600, com possibilidade de fabricação de dimensões especiais sob consulta. A especificação do material deve incluir a norma de referência, a faixa de temperatura, o tipo de face e o tratamento térmico aplicado. É recomendável solicitar o certificado de ensaio mecânico e a análise química de cada lote, garantindo que os valores estejam dentro dos limites especificados. Engenheiros devem considerar também a expansão térmica diferencial entre a flange e os parafusos, especialmente em sistemas sujeitos a ciclos frequentes de aquecimento e resfriamento. O uso de parafusos com material de coeficiente de expansão similar ao 16MnC, como aços ASTM A193 Grau B7, é uma prática recomendada. A Forjaria Jianing oferece suporte técnico na seleção do produto ideal, auxiliando no dimensionamento e na especificação correta com base nas condições operacionais informadas pelo cliente. Esse suporte evita erros de compra e garante que a flange selecionada tenha desempenho adequado ao longo de toda a vida útil do sistema.

Aplicações Típicas e Setores de Atuação

As flanges forjadas em 16MnC são amplamente empregadas em setores que demandam alta confiabilidade e resistência mecânica. Na indústria petroquímica, são utilizadas em linhas de processo, dutos de transferência de fluidos, vasos de pressão e trocadores de calor. A resistência à fadiga térmica e mecânica do 16MnC é particularmente valorizada em unidades de refino e craqueamento, onde as temperaturas oscilam frequentemente. No segmento de geração de energia, as flanges em 16MnC aparecem em sistemas de vapor, tubulações de água de alimentação de caldeiras e circuitos de resfriamento. Usinas termelétricas e nucleares (em aplicações não críticas de segurança) utilizam esse material por sua combinação de resistência e soldabilidade. A indústria naval também se beneficia do 16MnC em flanges para sistemas de lastro, combate a incêndio e tubulações de óleo lubrificante. A resistência à corrosão atmosférica e a capacidade de suportar vibrações são diferenciais importantes nesse ambiente. No setor de mineração e siderurgia, as flanges forjadas em 16MnC são aplicadas em tubulações de rejeitos, água de processo e ar comprimido, onde a abrasão e a pressão são constantes. A facilidade de manutenção e a disponibilidade de reposição são fatores que favorecem a escolha do 16MnC. A Forjaria Jianing já forneceu flanges para projetos de expansão de refinarias, modernização de usinas hidrelétricas e instalações de sistemas de combate a incêndio em plataformas offshore. Em todos esses casos, o feedback dos clientes destacou a precisão dimensional, a qualidade superficial e a confiabilidade dos certificados apresentados. Além dos setores tradicionais, o 16MnC tem ganhado espaço em aplicações de energia renovável, como usinas de biomassa e sistemas de concentração solar, onde as condições operacionais exigem materiais com boa resistência a ciclos térmicos. A versatilidade do 16MnC permite que seja especificado tanto em projetos novos quanto em retrofit de instalações existentes, simplificando a logística de suprimentos. Para cada aplicação, a Forjaria Jianing realiza uma análise prévia das condições de serviço, recomendando o tipo de flange, o acabamento superficial e o tratamento térmico mais adequado. Esse cuidado aumenta a vida útil do componente e reduz custos de manutenção para o cliente.

Tendências e Inovações para 2026 no Mercado de Flanges Forjadas

O mercado de flanges forjadas, especialmente em ligas como o 16MnC, está evoluindo rapidamente para atender às demandas de maior eficiência energética, sustentabilidade e digitalização. Para 2026, espera-se que a adoção de tecnologias de manufatura aditiva híbrida — combinando forjamento com usinagem CNC avançada — se torne mais acessível, permitindo a produção de geometrias otimizadas com menor desperdício de material. Outra tendência é o uso de simulação computacional via elementos finitos (FEM) para prever o comportamento mecânico das flanges sob condições extremas, reduzindo a necessidade de protótipos físicos e acelerando o desenvolvimento de produtos. A Forjaria Jianing já utiliza softwares de simulação para otimizar o fluxo de metal durante o forjamento e prever possíveis defeitos, garantindo maior assertividade na primeira peça produzida. A rastreabilidade digital também ganhará força: cada flange poderá ser identificada por QR code ou RFID, contendo todo o histórico de fabricação, ensaios e certificados. Isso atende às exigências de indústrias reguladas e facilita auditorias de qualidade. No campo da sustentabilidade, o 16MnC tem vantagens por ser reciclável e demandar menos energia em sua produção em comparação com ligas mais complexas. A tendência é que os fabricantes invistam em processos com menor pegada de carbono, como fornos elétricos com eficiência energética superior e sistemas de recuperação de calor. Normas ambientais mais rigorosas, como as da ISO 14001, deverão ser requisitos básicos para fornecedores de flanges forjadas. Em termos de mercado, a demanda global por flanges forjadas deve crescer entre 4% e 6% ao ano até 2026, impulsionada pelos investimentos em infraestrutura energética, expansão de refinarias e modernização de parques industriais. O 16MnC continuará sendo uma escolha relevante, especialmente em regiões como América Latina, Oriente Médio e Sudeste Asiático, onde projetos de óleo e gás e geração de energia estão em expansão. A Forjaria Jianing acompanha essas tendências de perto, atualizando seus processos e certificações para oferecer produtos alinhados às melhores práticas internacionais. A empresa investe em capacitação técnica de sua equipe e em equipamentos de inspeção de última geração, como espectrômetros ópticos e sistemas de ultrassom phased array. Isso garante que cada flange forjada em 16MnC atenda não apenas às normas vigentes, mas também às expectativas de desempenho de longo prazo dos clientes.

Boas Práticas de Instalação e Manutenção

A instalação correta de flanges forjadas em 16MnC é essencial para garantir a vedação e a integridade do sistema. Recomenda-se verificar se as faces de vedação estão limpas e isentas de rebarbas, riscos ou deformações. O alinhamento entre as flanges deve ser preciso, com tolerância de desalinhamento angular inferior a 0,5 mm por metro linear. O aperto dos parafusos deve seguir uma sequência cruzada, aplicando torque em três estágios: 30%, 70% e 100% do torque final especificado. O valor de torque deve ser calculado com base no diâmetro do parafuso, no material e na classe de pressão, preferencialmente utilizando chave torquímetrica calibrada. Para flanges em 16MnC, recomenda-se o uso de juntas espiraladas com enchimento de grafite ou PTFE para aplicações standard, e juntas metálicas para serviços severos. A reaperta dos parafusos após 24 horas de operação é uma prática recomendada, especialmente em sistemas que sofrem ciclagem térmica. Durante a manutenção, inspecione visualmente as faces de vedação e os parafusos quanto a sinais de corrosão, deformação ou trincas. Ensaios não destrutivos periódicos, como líquidos penetrantes nas faces e ultrassom nas regiões de maior espessura, ajudam a detectar danos incipientes. A Forjaria Jianing recomenda que flanges submetidas a condições severas sejam inspecionadas a cada parada programada, conforme plano de manutenção preventiva. Em caso de substituição, utilize sempre flanges com a mesma especificação e classe de pressão originais, verificando a compatibilidade dimensional e metalúrgica. O armazenamento das flanges deve ser em local coberto, seco e sobre estrados de madeira, evitando contato direto com o solo para prevenir corrosão superficial. As faces de vedação devem ser protegidas com plástico bolha ou papel kraft, e os furos rosqueados devem receber proteção contra oxidação. A Forjaria Jianing fornece orientações detalhadas de instalação junto com cada remessa, além de suporte técnico remoto para esclarecer dúvidas durante a aplicação. Seguir essas boas práticas aumenta a vida útil das flanges e reduz significativamente o risco de vazamentos e paradas não programadas.

Considerações Finais sobre a Especificação de Flanges Forjadas 16MnC

A escolha de flanges forjadas em 16MnC representa uma decisão técnica fundamentada em décadas de desenvolvimento metalúrgico e aplicação industrial. Este material oferece um conjunto equilibrado de propriedades — resistência mecânica, tenacidade, soldabilidade e custo acessível — que o tornam adequado para uma ampla gama de projetos, desde os mais rotineiros até os mais exigentes. Ao longo deste artigo, exploramos sua composição química, processo de fabricação, vantagens comparativas, critérios de seleção e aplicações típicas, demonstrando que o 16MnC é uma solução consolidada e confiável. Para profissionais que especificam componentes de tubulação, a atenção aos detalhes normativos, às condições operacionais e à qualidade do fornecedor é determinante para o sucesso do empreendimento. A Forjaria Jianing, com sua trajetória de mais de quinze anos no segmento de forjamento, oferece não apenas produtos de alta qualidade, mas também conhecimento técnico acumulado que agrega valor a cada parceria. Cada flange forjada em 16MnC fabricada pela empresa passa por controles rigorosos e é acompanhada de documentação completa, garantindo rastreabilidade e conformidade. Para consultas técnicas, orçamentos ou esclarecimento de dúvidas sobre a aplicação do 16MnC, a equipe da Forjaria Jianing está à disposição. Entre em contato pelo telefone (咨询热线：176 9623 6479) para obter suporte especializado e soluções personalizadas para o seu projeto. Invista em segurança e desempenho com flanges forjadas que atendem aos mais altos padrões da indústria.
