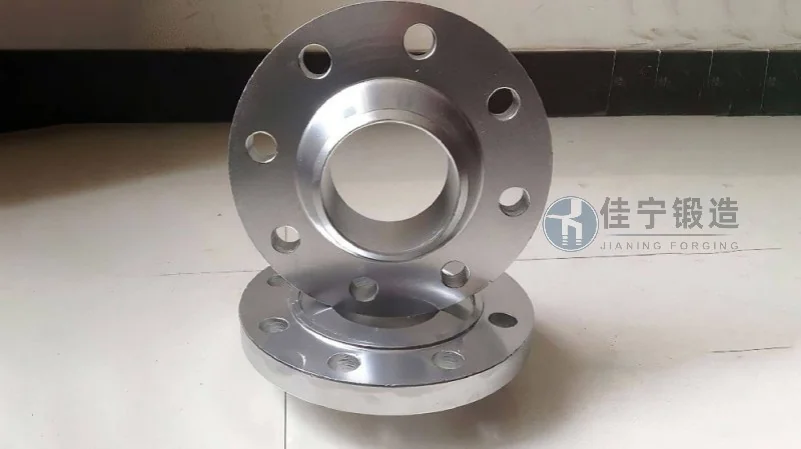

Visão Geral do Forjado de Flange DN3400 e Destaques Principais

A indústria de componentes forjados para grandes diâmetros enfrenta, atualmente, uma demanda crescente por peças que aliem resistência mecânica superior a rigorosos padrões de segurança operacional. Neste contexto, o forjado de flange DN3400 representa um marco na engenharia de conexões robustas, sendo amplamente especificado em projetos de infraestrutura de grande porte, como dutos de transporte de gás natural, sistemas de refrigeração em plantas petroquímicas e turbinas eólicas offshore. AForjaria Jianing, com vasta experiência na fabricação de componentes de alta integridade, observa que a correta especificação e o processo de forjamento adequado são diferenciais críticos para garantir a vedação e a durabilidade em aplicações submetidas a altas pressões e temperaturas variáveis. Este artigo explora em profundidade as particularidades do flange DN3400, seus processos produtivos, os desafios técnicos envolvidos e as melhores práticas de seleção, oferecendo um guia prático para engenheiros e profissionais da área. Com a evolução das normas técnicas e a busca por eficiência energética, compreender as nuances deste componente torna-se uma vantagem competitiva relevante.

Características Dimensionais e Normas Técnicas Aplicáveis ao Flange DN3400

O flange DN3400, com diâmetro nominal de 3400 milímetros, insere-se na categoria de flanges de grandes dimensões, frequentemente utilizados em tubulações de processo que demandam elevada vazão ou interligação de equipamentos de grande porte. A fabricação deste componente segue rigorosamente normas internacionais como ASME B16.5, ASME B16.47 (Série A e B), EN 1092-1 e, no contexto nacional, a NBR 11007. É fundamental que o projetista considere a classe de pressão (por exemplo, 150, 300, 600 ou 900 libras) e o tipo de face (plana, macho-fêmea, junta anelar), pois estes fatores influenciam diretamente a espessura da aba, o número de furos e o diâmetro do parafuso. Um flange DN3400 Classe 300, por exemplo, exige uma espessura de aba que pode ultrapassar 100 mm, dependendo do material, e requer um processo de forjamento que garanta homogeneidade microestrutural para suportar tensões de aperto sem deformação permanente. Além disso, a tolerância dimensional estabelecida por estas normas é restrita, geralmente na ordem de ± 3 mm para o diâmetro externo e ± 1,5 mm para a espessura, o que exige ferramentaria de precisão e controle metrológico rigoroso durante a usinagem final.

A seleção do material é outro ponto vital. Aços carbono com teores moderados de manganês (como ASTM A105) são comuns para serviços gerais, enquanto ligas como ASTM A182 F11, F22 ou F316L são especificadas para ambientes corrosivos ou com hidrogênio. Para o DN3400, a forjabilidade da liga é um fator limitante, pois a baixa condutividade térmica de certos aços inoxidáveis pode gerar gradientes de temperatura no interior do tarugo, resultando em tensões residuais que comprometem a integridade dimensional. A realização de ensaios não destrutivos, como ultrassom e líquido penetrante, é mandatória para a liberação da peça, conforme requisitos das normas de fabricação. A escolha do tipo de flange — de pescoço (weld neck), deslizante (slip-on) ou cego (blind) — depende das condições de instalação e manutenção previstas. O flange de pescoço, por exemplo, oferece melhor distribuição de tensões e é preferido em aplicações cíclicas, enquanto o flange cego é utilizado para fechamento de extremidades ou derivações futuras.

Processo de Forjamento do Flange DN3400: Do Tarugo à Peça Acabada

O forjamento de um flange DN3400 não é uma operação trivial e envolve etapas que vão desde a seleção criteriosa do tarugo até o tratamento térmico final. Inicialmente, o tarugo de aço, com peso que pode variar entre 5 e 15 toneladas, dependendo do projeto, é aquecido em fornos de indução ou a gás até a temperatura de forjamento, que situa-se tipicamente entre 1150°C e 1250°C, para aços carbono. O controle da atmosfera do forno é importante para minimizar a descarbonetação superficial e a formação de carepa. Em seguida, o tarugo é transportado para uma prensa hidráulica de alta capacidade, geralmente acima de 4000 toneladas, onde o processo de forjamento em matriz aberta ou fechada é realizado. A técnica de forjamento em matriz fechada garante maior precisão dimensional e melhor fluxo de fibras, alinhando a estrutura metálica às linhas de tensão do componente, o que eleva a resistência mecânica em comparação com peças fundidas ou usinadas a partir de chapas.

Durante o processo, o operador da prensa realiza múltiplos passes, controlando a deformação progressiva para evitar a formação de dobras ou trincas. A cada redução de seção, é necessário reaquecer o material para manter a plasticidade. A geometria do flange DN3400 exige que se forje primeiro o diâmetro externo e o furo central, para depois conformar a aba e o pescoço (se aplicável). Esta etapa requer uma matriz com cavidades que permitam a expansão radial controlada. Após o forjamento, a peça passa por um tratamento térmico de normalização ou têmpera e revenido, conforme a especificação do material e a classe de pressão. O resfriamento controlado é crítico para aliviar tensões internas e atingir a dureza e tenacidade desejadas. A fase final envolve a usinagem de precisão em tornos verticais de grande porte, onde são executados os chanfros para solda, os furos para parafusos e a face de vedação. A rugosidade superficial da face, medida em Ra, deve estar dentro de 3,2 a 6,3 μm para garantir uma vedação eficaz com juntas metálicas ou espirais.

Desafios Técnicos na Fabricação de Grandes Flanges Forjados

A fabricação de flanges com diâmetro de 3400 mm apresenta desafios técnicos que vão além da simples capacidade de prensagem. Um dos principais é o controle da distorção térmica. Devido ao volume de material e à seção espessa, o resfriamento desigual pode gerar empenamentos na aba, comprometendo o paralelismo das faces. Para mitigar este efeito, utilizam-se simuladores computacionais de fluxo de calor e tratamento térmico em fornos com ventilação forçada, que promovem uma distribuição mais uniforme da temperatura. Outro desafio é a obtenção de uma microestrutura homogênea; a segregação de elementos de liga no tarugo original pode resultar em áreas com dureza excessiva ou baixa tenacidade. A prática de forjamento com elevada relação de redução (acima de 3:1) ajuda a refinar os grãos e a quebrar a segregação dendrítica.

A soldabilidade do DN3400 também é uma preocupação, especialmente quando o flange é do tipo weld neck. A espessura elevada exige pré-aquecimento da peça a temperaturas que podem chegar a 250°C para aços carbono, com controle estrito das temperaturas entre passes durante a soldagem. A realização de ensaios de impacto Charpy a temperaturas criogênicas (como -46°C) é frequentemente requisitada para aplicações em dutos de gás natural liquefeito ou em regiões de clima frio. Além disso, a logística de transporte da peça bruta até o cliente é um fator a ser considerado; o peso de um flange DN3400 pode ultrapassar 8 toneladas, exigindo equipamentos especiais de içamento e veículos com capacidade de carga adequada. A Forjaria Jianing desenvolveu procedimentos padronizados para a embalagem e o manuseio, garantindo que a peça chegue ao destino sem deformações ou danos superficiais.

Aplicações Típicas e Critérios de Seleção em Projetos de Grande Porte

Os flanges DN3400 encontram aplicação em setores onde a confiabilidade das conexões é primordial. Na indústria petroquímica, são empregados em reatores de hidroprocessamento, vasos de separação e torres de destilação, onde a continuidade operacional é crítica. No segmento de geração de energia, especialmente em usinas termelétricas e nucleares, estes flanges conectam caldeiras de recuperação, turbinas a vapor e sistemas de condensação. Em plantas de dessalinização e sistemas de água de resfriamento, a resistência à corrosão é um fator determinante, e ligas como o aço inoxidável duplex (UNS S31803) são frequentemente selecionadas. A escolha entre os diferentes tipos de face de vedação depende do fluido e da pressão de operação. Para aplicações com gases tóxicos ou inflamáveis, recomenda-se a face de junta anelar (RTJ) com anel metálico, que oferece uma vedação metal-metal progressiva.

Para auxiliar na seleção, alguns critérios práticos podem ser seguidos. Primeiro, a classe de pressão deve ser compatível com a pressão de projeto e a temperatura de operação, consultando as tabelas de pressão-temperatura das normas. Segundo, a compatibilidade metalúrgica com o fluido transportado deve ser verificada, considerando a possibilidade de corrosão sob tensão ou fragilização por hidrogênio. Terceiro, a facilidade de manutenção e o acesso para aperto dos parafusos devem ser avaliados, especialmente em espaços confinados. O torque de aperto, calculado com base no diâmetro do parafuso e no coeficiente de atrito da rosca, deve ser controlado para evitar sobrecarga no flange. Por fim, a certificação do fabricante, incluindo a rastreabilidade dos materiais e a qualificação dos processos de soldagem e ensaios, é um diferencial que agrega segurança ao empreendimento. A Forjaria Jianing, por exemplo, fornece toda a documentação técnica, desde certificados de fusão até relatórios de ensaios não destrutivos, garantindo a total rastreabilidade de cada componente.

Tendências Futuras e Inovações Tecnológicas no Forjamento de Grandes Diâmetros

O setor de forjamento de peças de grande porte está evoluindo para atender às demandas de sustentabilidade e eficiência. A utilização de simuladores termomecânicos, baseados em elementos finitos, permite prever o comportamento do material durante o forjamento, otimizando o número de passes e reduzindo o consumo de energia. A introdução de aços de alta resistência com baixa liga (HSLA) possibilita a redução do peso do flange sem comprometer a capacidade de carga, o que é benéfico para plataformas offshore e estruturas flutuantes. A automação e a robotização das células de forjamento estão ganhando espaço, aumentando a repetibilidade e a segurança operacional. Além disso, a impressão 3D de grande formato, embora ainda em fase inicial para componentes críticos, começa a ser explorada para a fabricação de moldes e ferramentas, reduzindo os lead times de projetos especiais.

A economia circular também está influenciando as práticas do setor. A reciclagem de carepas e aparas de usinagem, a otimização do uso de água nos processos de têmpera e a recuperação de calor dos fornos são iniciativas que reduzem a pegada ambiental da fabricação. Para o flange DN3400, a tendência é que as normas de eficiência energética se tornem mais rigorosas, exigindo que os fabricantes invistam em processos com menor intensidade carbono. A digitalização, por meio de sensores IoT e sistemas de monitoramento contínuo, permite o rastreamento em tempo real das variáveis de processo, garantindo a qualidade consistente e a conformidade com as especificações do projeto. A Forjaria Jianing está alinhada a estas tendências, investindo continuamente em tecnologias que agregam valor aos seus produtos, desde a simulação virtual até a inspeção final com equipamentos de última geração.

Considerações Finais sobre a Aquisição de Flanges DN3400 Forjados

A aquisição de um flange forjado de grande diâmetro, como o DN3400, deve ser encarada como uma decisão estratégica dentro de qualquer empreendimento de infraestrutura. O custo inicial, embora significativo, é amplamente compensado pela vida útil prolongada e pela confiabilidade operacional que um componente forjado de qualidade proporciona. Ao escolher um fornecedor, é necessário avaliar não apenas a capacidade de prensagem e usinagem, mas também a competência técnica da equipe de engenharia, a robustez do sistema de gestão da qualidade e a disponibilidade de suporte técnico durante a instalação. A experiência acumulada em projetos anteriores, documentada por meio de estudos de caso e referências, é um indicador valioso da capacidade de entrega. AForjaria Jianing é referência no forjamento de flange de grande porte e oferece todo o suporte técnico para garantir a seleção correta do material e do processo. Para esclarecer dúvidas técnicas ou solicitar uma cotação detalhada para o seu projeto, entre em contato com a nossa equipe. (咨询热线：176 9623 6479)

A conformidade com as normas técnicas, o rigor no controle de qualidade e a entrega pontual são os pilares que sustentam a confiança entre fabricante e cliente. Ao longo deste artigo, foram abordados os principais aspectos que envolvem o flange DN3400, desde as características dimensionais e processos de fabricação até as aplicações e tendências futuras. Esperamos que este conteúdo sirva como um guia útil para profissionais que buscam compreender melhor este componente crítico. Investir em um flange forjado de qualidade é investir na segurança e na eficiência de todo o sistema de tubulações. A escolha correta do material, do tipo de face e do tratamento térmico, aliada a um fornecedor capacitado, é a garantia de que o sistema operará dentro dos parâmetros de projeto, com mínima necessidade de manutenção corretiva. Acompanhe nossos próximos artigos para continuar se aprofundando nas melhores práticas da engenharia de conexões forjadas.
