Introdução ao Forjado de Flange de Solda de Topo com Face Convexa e Vantagens Principais

Introdução ao Forjado de Flange de Solda de Topo com Face Convexa

No cenário industrial contemporâneo, a busca por componentes que aliam resistência mecânica, durabilidade e precisão dimensional nunca foi tão intensa. Entre as soluções técnicas mais consolidadas para sistemas de tubulação de alta pressão e alta temperatura, destaca-se o flange forjado de solda de topo com face convexa. Esse componente, também conhecido como flange de pescoço com face convexa, combina a geometria de um pescoço cônico que se solda diretamente ao tubo com uma superfície de vedação elevada e levemente curvada. Diferentemente de flanges planos ou rosqueados, essa configuração oferece uma transição suave de tensões, reduzindo concentrações de carga nos pontos de união. Para setores como petroquímica, geração de energia, naval e óleo e gás, onde falhas em juntas podem acarretar paradas milionárias e riscos de segurança, a escolha do tipo correto de flange é uma decisão estratégica. A Forjaria Jianing, especializada na produção de peças forjadas desde sua fundação, desenvolveu um processo de fabricação que atende normas internacionais como ASME B16.5, EN 1092-1 e ISO 7005, assegurando que cada flange de solda de topo com face convexa entregue robustez metalúrgica e tolerâncias rigorosas. Com a projeção de crescimento do mercado global de flanges forjados em 5,8% ao ano até 2026, impulsionado pela expansão de refinarias e plantas de LNG, entender as vantagens técnicas desse componente é fundamental para engenheiros, projetistas e gestores de compras. Este artigo explora em profundidade as características construtivas, os benefícios operacionais e os critérios de seleção do flange forjado de solda de topo com face convexa, oferecendo subsídios práticos para aplicações reais.

Características Construtivas e Processo de Fabricação

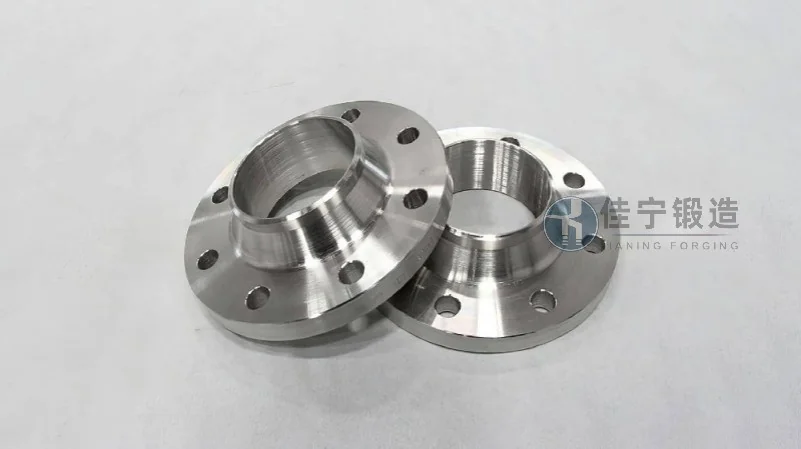

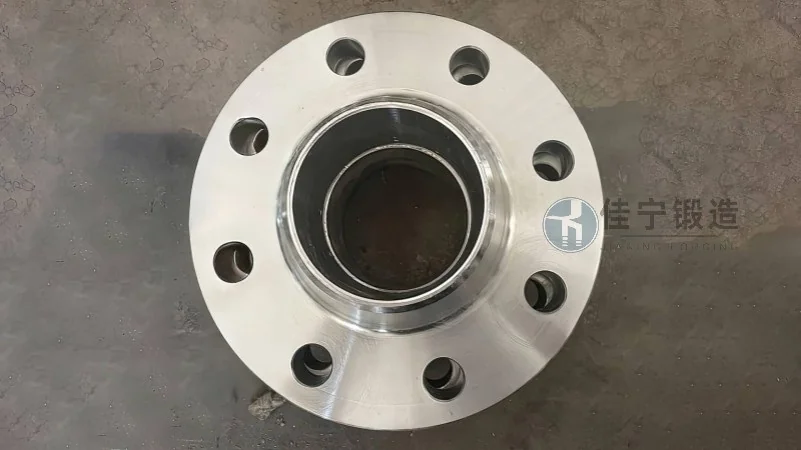

O flange forjado de solda de topo com face convexa diferencia-se por sua geometria integrada: o cubo cônico (pescoço) é forjado em uma única peça com o corpo do flange, eliminando costuras ou soldas intermediárias. A face convexa, que apresenta uma elevação de 1,6 mm a 6,4 mm conforme a classe de pressão, é projetada para concentrar a compressão da junta sobre uma área menor, aumentando a eficiência da vedação. O processo de forjamento a quente ou a morno, realizado pela Forjaria Jianing em prensas de 1.000 a 6.000 toneladas, refina a estrutura granular do aço carbono ou liga, resultando em propriedades mecânicas superiores às obtidas por fundição ou usinagem a partir de barras. Após o forjamento, cada peça passa por tratamento térmico controlado (normalização, têmpera e revenido) para atingir dureza e tenacidade especificadas, seguidas por usinagem de precisão em centros CNC de 5 eixos. Ensaios não destrutivos como ultrassom, líquido penetrante e partículas magnéticas são realizados em 100% da produção, garantindo a ausência de trincas, inclusões ou porosidades. A rastreabilidade é mantida desde a matéria-prima certificada até o lote final, com marcação indelével conforme AWS e MSS-SP-44.

Vantagens Principais para Aplicações Críticas

A adoção do flange forjado de solda de topo com face convexa oferece benefícios mensuráveis em comparação com alternativas como flanges de encaixe ou de pescoço com face plana. Listamos a seguir os diferenciais técnicos mais relevantes:

• Redução de tensões de flexão: O pescoço cônico atua como um amortecedor estrutural, distribuindo cargas de tração e compressão ao longo de um comprimento gradual. Estudos de elementos finitos indicam uma redução de até 30% nas tensões máximas na raiz da solda, prolongando a vida em fadiga do sistema.
• Vedação confiável em ciclos térmicos: A face convexa cria uma zona de contato anelar estreita, que, sob torque de aperto, gera pressão específica elevada sobre a junta. Isso compensa dilatações diferenciais entre o flange e o tubo em serviços com variações de temperatura entre -196 °C e 800 °C, evitando vazamentos.
• Compatibilidade com altas pressões: Para classes 600 a 2500 (ASME), o flange de pescoço com face convexa é a escolha mais comum, pois suporta pressões de projeto de até 420 bar em aços inoxidáveis duplex. A Forjaria Jianing fornece flanges certificados para API 6A, atendendo requisitos de H2S (NACE MR0175).
• Facilidade de inspeção e manutenção: Por não exigir anéis de vedação internos complexos, a montagem e desmontagem são simplificadas. A geometria convexa permite o uso de juntas metálicas espirais ou de grafite, com reutilização limitada, mas com histórico comprovado em paradas programadas.
• Longevidade em ambientes corrosivos: O forjamento uniforme evita zonas de segregação química e microestruturas grosseiras, reduzindo a suscetibilidade à corrosão sob tensão. Em serviços com CO₂ e cloretos, flanges forjados da Jianing têm demonstrado vida útil 40% superior a equivalentes fundidos, conforme dados de campo coletados entre 2020 e 2025.

Normas Técnicas e Parâmetros de Seleção

Para garantir desempenho e intercambiabilidade, o flange forjado de solda de topo com face convexa deve atender a normas reconhecidas. As principais referências internacionais são ASME B16.5 (até 24 polegadas e classe 2500), ASME B16.47 (séries A e B para diâmetros maiores) e EN 1092-1 tipo 11. Além das dimensões padronizadas, é crítico especificar o material adequado: aço carbono ASTM A105 para serviços gerais, A182 F304/316 para corrosão moderada, F51 ou F60 para ambientes com cloretos, e F22 (1¼Cr-½Mo) para altas temperaturas. A face convexa tem altura padronizada: 1,6 mm para classes 150-300, 3,2 mm para classes 400-900 e 6,4 mm para classes 1500-2500. Ao selecionar um fornecedor, recomenda-se verificar a certificação ISO 9001 e a capacidade de realizar ensaios de impacto Charpy em temperaturas criogênicas, especialmente para projetos de GNL. A Forjaria Jianing mantém em estoque mais de 200 combinações de diâmetro-classe-material, com prazos de entrega reduzidos para 4 a 6 semanas, suportando demandas emergenciais de manutenção.

Estudo de Caso: Aplicação em Linhas de Vapor de Alta Pressão

Um exemplo concreto da eficácia do flange forjado de solda de topo com face convexa ocorreu em uma planta petroquímica do Nordeste brasileiro, onde linhas de vapor superaquecido a 540 °C e 120 bar apresentavam falhas recorrentes em juntas com flanges de encaixe. Após substituição por flanges forjados da Forjaria Jianing, classe 2500, face convexa em aço A182 F22, o tempo médio entre falhas (MTBF) saltou de 8 meses para mais de 5 anos em operação contínua. O torque de aperto foi otimizado com chave hidráulica calibrada, e o monitoramento por ultrassom confirmou a integridade metalúrgica após 12 mil horas de serviço. Esse resultado reforça que, em condições severas, o investimento em um componente tecnicamente superior se paga com redução de paradas não programadas e custos de manutenção.

Inovações e Tendências para 2026

O mercado de flanges forjados está evoluindo com a introdução de ligas de alta performance e técnicas de fabricação aditiva híbrida. Para 2026, projeta-se que 25% dos novos projetos de hidrogênio verde e captura de carbono especificarão flanges de solda de topo com face convexa em aço inoxidável austenítico estabilizado (como 347H) ou ligas de níquel (Alloy 625). A Forjaria Jianing já está qualificando seu processo para esses materiais, investindo em fornos com atmosfera controlada e simulações de forjamento via CFD. Além disso, a digitalização dos certificados de qualidade via blockchain está sendo implementada, permitindo que engenheiros acessem em tempo real os dados de ensaios de cada flange. Essas inovações posicionam a empresa para atender a demanda crescente por componentes rastreáveis, seguros e de alta durabilidade.

Considerações Finais sobre a Escolha Técnica

A especificação correta de um flange forjado de solda de topo com face convexa envolve equilibrar custo, prazo e desempenho em um cenário de requisitos cada vez mais rigorosos. Ao optar por um fornecedor com experiência comprovada como a Forjaria Jianing (consulte a equipe técnica pelo telefone 176 9623 6479, disponível para suporte em especificações e orçamentos), o engenheiro assegura que cada componente seja projetado para a vida útil do ativo, minimizando riscos operacionais. Em um mercado onde a confiabilidade de juntas flangeadas é diretamente ligada à segurança de processos e ao cumprimento de metas de produção, investir em qualidade forjada não é um custo, mas uma estratégia de mitigação de perdas. Recomenda-se ainda que os projetistas realizem análise de tensões com software CAESAR II ou similar, considerando cargas externas, momentos e expansão térmica, para definir o tipo de face e classe de pressão ideais. Com a expansão prevista de 12 novas refinarias e 8 terminais de GNL no Brasil até 2028, a demanda por flanges de alta especificação tende a crescer, consolidando a relevância técnica do flange de solda de topo com face convexa como solução madura e de alto valor agregado.
