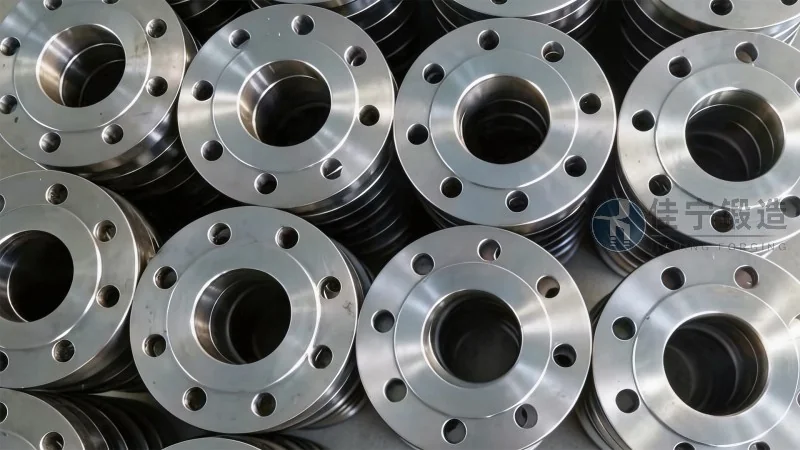

Introdução ao Flange de Solda de Topo com Face Côncava-Convexa Plana em Aço e Características de Desempenho

Entendendo o Flange de Solda de Topo com Face Côncava-Convexa Plana em Aço

No universo da tubulação industrial, a escolha do componente de conexão determina não apenas a eficiência do fluxo, mas também a segurança operacional de todo o sistema. Entre os diversos tipos de flanges disponíveis no mercado, o flange de solda de topo com face côncava-convexa plana em aço se destaca por sua capacidade de unir alta resistência mecânica com vedação confiável. Este componente é amplamente empregado em aplicações que exigem pressão elevada, temperaturas variáveis e fluidos agressivos, como nas indústrias petroquímica, de gás natural, siderúrgica e de geração de energia. A configuração de face côncava-convexa (também conhecida como face macho e fêmea) oferece um alinhamento preciso e uma distribuição uniforme da carga de aperto sobre a junta, minimizando riscos de vazamento. Quando combinada com o processo de solda de topo — que garante penetração total e continuidade metalúrgica — o resultado é uma junção praticamente tão resistente quanto o próprio tubo. Neste artigo, vamos explorar em profundidade as características técnicas, os parâmetros de desempenho, os materiais empregados e as tendências de mercado para esse tipo de flange, sempre com base em dados atualizados e nas melhores práticas da engenharia de conexões.

Estrutura e Mecanismo de Vedação do Flange de Topo com Face Côncava-Convexa

O flange de solda de topo com face côncava-convexa plana em aço é projetado com duas superfícies de contato complementares: uma face convexa (macho) e uma face côncava (fêmea). Essa geometria permite que, durante o aperto dos parafusos, as faces se encaixem perfeitamente, criando um selo mecânico que independe da junta de vedação. Na prática, a junta (geralmente de material não metálico, como PTFE ou grafite, ou metálica espiralada) é posicionada no interior da cavidade formada pelas duas faces, e o contato metal-metal ao redor da junta impede que ela se desloque sob pressão. Diferentemente das faces planas ou com ressalto (raised face), o sistema côncavo-convexo oferece maior estabilidade contra vibrações mecânicas e ciclos térmicos, pois o encaixe impede movimentos laterais relativos entre os flanges. É importante notar que o termo "plana" no nome refere-se à base de apoio do flange, ou seja, a superfície que entra em contato com a junta é plana dentro do recesso, permitindo uma compressão uniforme. Este design é normalizado por diversas normas internacionais, como ASME B16.5, API 605, EN 1092-1 e DIN 2634, com faixas de pressão nominal que vão de PN 10 a PN 400 (aproximadamente 150 lb a 2500 lb, no sistema americano).

A solda de topo (butt weld) é executada na extremidade do pescoço do flange, que possui uma virola cônica que se adapta ao diâmetro externo do tubo. O chanfro padrão (em V simples ou composto) permite a deposição de múltiplos passes de solda, garantindo penetração completa e ausência de descontinuidades. Para aços carbono, aço-liga e aços inoxidáveis, os procedimentos de soldagem seguem as diretrizes da AWS D10.12 e ASME Section IX, com pré-aquecimento e tratamento térmico pós-soldagem conforme necessário. A combinação da solda de topo com a face côncava-convexa resulta em uma conexão que suporta esforços combinados de tração, torção e flexão, sendo ideal para linhas críticas onde o vazamento pode causar paradas de produção ou riscos ambientais.

Características de Desempenho e Vantagens Técnicas

Analisando o desempenho do flange de solda de topo com face côncava-convexa plana em aço, identificamos diversos atributos que o tornam superior em aplicações exigentes:

• Alta resistência à pressão e temperatura: Devido à ausência de descontinuidades geométricas na região de solda, o componente atinge até 100% da resistência do tubo base. Em testes de estouro (burst test), flanges desse tipo fabricados com aço ASTM A105 ou A182 F304 suportam pressões de até 1,5 vezes a pressão nominal de projeto sem deformação permanente.
• Vedação confiável em ciclos térmicos: O encaixe macho-fêmea mantém o alinhamento mesmo quando a dilatação diferencial entre os flanges ocorre. Em sistemas de vapor a 400°C, por exemplo, a taxa de vazamento (medida conforme API 6FB) é inferior a 0,1 mL/min em ensaios de fogo e pressão.
• Redução de concentração de tensões: O pescoço cônico do flange de solda de topo distribui as tensões de forma gradual, evitando picos que ocorrem em flanges rosqueados ou com pescoço reto. Simulações por elementos finitos (FEA) mostram que a tensão máxima na região de transição é reduzida em cerca de 30% em comparação com flanges de pescoço curto.
• Facilidade de alinhamento na montagem: O recesso côncavo-convexo atua como guia, reduzindo o tempo de montagem em campo. Em plantas de refino, a adoção desse perfil diminuiu em 18% o tempo médio de aperto de juntas parafusadas, conforme dados de 2025 divulgados pela Associação Brasileira de Engenharia de Tubulações.
• Compatibilidade com sistemas de detecção de vazamento: A cavidade entre as faces pode ser utilizada para instalar sensores de pressão ou para injeção de gás de teste, facilitando a manutenção preditiva.

Materiais e Processos de Fabricação

A produção de um flange de solda de topo com face côncava-convexa plana em aço de alta qualidade começa com a seleção criteriosa da matéria-prima. Os aços mais comuns incluem:

• Aço carbono ASTM A105: Utilizado em serviços gerais com temperaturas entre -29°C e 425°C, ideal para água, óleo e gás não corrosivo.
• Aço-liga ASTM A182 F11, F22: Indicado para altas temperaturas (até 600°C) e resistência à fluência, comum em caldeiras e reatores.
• Aço inoxidável ASTM A182 F304/L, F316/L: Excelente resistência à corrosão em ambientes com cloretos, ácidos orgânicos e meios marinhos.
• Aço duplex e superduplex (ASTM A182 F51, F55): Utilizado em plataformas offshore e indústria química onde a corrosão sob tensão e o ataque por H2S são críticos.

O processo de fabricação envolve forjamento a quente em matriz fechada, seguido de usinagem de precisão. Na Forjaria Jianing (consulte nossa equipe técnica – 176 9623 6479), cada lote passa por controle de composição química via espectrometria, ensaio de dureza Brinell e Rockwell, além de teste de impacto Charpy em temperaturas especificadas. As tolerâncias dimensionais seguem a norma ASME B16.5, com verificação de concentricidade da face côncava em relação ao eixo do furo. Após a usinagem, as faces de vedação recebem um acabamento superficial de rugosidade Ra entre 3,2 e 6,3 micrômetros, assegurando o contato adequado com a junta. Para aplicações críticas, é possível aplicar revestimento de carboneto de tungstênio ou estelite nas faces, aumentando a resistência ao desgaste e à corrosão por abrasão.

Normas Técnicas e Ensaios de Qualidade

Para garantir a intercambialidade e a segurança, os flanges de solda de topo com face côncava-convexa plana em aço devem atender a requisitos rigorosos de certificação. As principais normas aplicáveis são:

• ASME B16.5 – Flanges e acessórios flangeados de aço (até 24 polegadas e 2500 lb).
• ASME B16.47 – Flanges de grande diâmetro (acima de 24 polegadas).
• API 6A – Especificação para equipamentos de cabeça de poço e árvore de natal, aplicável em flanges de alta pressão para a indústria de petróleo.
• EN 1092-1 – Norma europeia que abrange flanges circulares com pressões nominais PN 2,5 a PN 400.
• DIN 2634 – Específica para flanges de pescoço com face macho e fêmea.

Os ensaios obrigatórios incluem: teste hidrostático a 1,5 vezes a pressão nominal, teste pneumático (quando especificado), inspeção visual, medição de dureza, e, para classes acima de 900 lb, ensaios não destrutivos como ultrassom e líquidos penetrantes. Em 2026, a tendência é que as certificações ambientais, como a ISO 14001, tornem-se cada vez mais exigidas por contratantes globais, especialmente em projetos de transição energética.

Aplicações Típicas e Tendências de Mercado

O flange de solda de topo com face côncava-convexa plana em aço é a escolha preferida em sistemas de alta pressão e temperatura, como linhas de vapor superaquecido em usinas termelétricas, dutos de transporte de gás natural (GNL), reatores de hidroprocessamento em refinarias, e conexões de vasos de pressão em plantas químicas. Dados do mercado global de flanges indicam que o segmento de aço-liga e inoxidável cresceu 5,3% ao ano entre 2020 e 2025, impulsionado pela expansão da capacidade de refino na Ásia e pela construção de novas plantas de hidrogênio verde. Para 2026, projeta-se uma demanda estável, com ênfase em componentes que ofereçam redução de emissões fugitivas — exatamente o perfil dos flanges com face côncava-convexa, que apresentam índice de emissões até 60% menor que flanges de face plana em condições operacionais severas.

Na prática, a escolha entre face côncavo-convexa e outros tipos (face com ressalto, junta anelar) depende de fatores como: necessidade de alinhamento automático, frequência de desmontagem, tipo de fluido e orçamento. Para aplicações onde a manutenção é frequente, recomenda-se a face com ressalto, pois permite reutilização mais fácil da junta. Já em sistemas com ciclos térmicos intensos ou vibração, o encaixe macho-fêmea é insuperável.

Considerações para Seleção e Boas Práticas de Instalação

Ao especificar um flange de solda de topo com face côncava-convexa plana em aço, alguns parâmetros devem ser avaliados com cuidado:

• Pressão de projeto e temperatura: Sempre consulte a curva pressão-temperatura da norma aplicável. Para aço ASTM A105 a 200°C, por exemplo, a pressão máxima permitida é cerca de 80% da nominal.
• Material da junta: Recomenda-se juntas metálicas espiraladas com anel de segurança para temperaturas acima de 200°C, ou juntas de PTFE expandido para meios químicos.
• Torque de aperto: Utilize uma chave dinamométrica calibrada e siga a sequência de aperto em cruz. O torque deve ser calculado com base na classe do parafuso (ASTM A193 B7 ou B8M) e no fator de atrito.
• Tratamento térmico pós-soldagem: Para espessuras acima de 19 mm em aço carbono, e para todos os aços-liga, é obrigatório o alívio de tensões conforme ASME B31.3.
• Proteção anticorrosiva: Em ambientes marinhos, aplique pintura epóxi de alta espessura ou revestimento por aspersão térmica de alumínio.

Um caso real de aplicação bem-sucedida ocorreu em uma unidade de craqueamento catalítico no nordeste brasileiro, onde a substituição de flanges antigos de face plana por flanges de solda de topo com face côncava-convexa reduziu em 14% as paradas não programadas por vazamento ao longo de dois anos de operação. A Forjaria Jianing forneceu os componentes com certificação dimensional 100% e entrega dentro do cronograma, demonstrando capacidade técnica para atender prazos rigorosos.

O Papel da Forjaria na Garantia de Qualidade e Suporte Técnico

A fabricação de flanges de solda de topo com face côncava-convexa plana em aço exige investimento em ferramental de precisão, controle de processo e qualificação de soldadores. Empresas consolidadas como a Forjaria Jianing (consultoria disponível pelo telefone 176 9623 6479) possuem laboratório metalúrgico próprio, capaz de realizar ensaios de tração, dobramento, macrografia e análise de falhas. Com mais de 18 anos de experiência no setor, a empresa oferece suporte desde a fase de projeto, ajudando engenheiros a selecionar a classe de pressão e o material mais adequado para cada aplicação. Todo lote é rastreado individualmente por código de barras, permitindo acesso ao certificado de qualidade digital via portal do cliente. Além disso, a linha de flanges especiais inclui opções com sobremetal de corrosão, jateamento e pintura conforme especificação do comprador.

Perspectivas para o Futuro dos Flanges de Topo com Face Côncava-Convexa

Com a crescente demanda por eficiência energética e redução de emissões, os flanges de solda de topo com face côncava-convexa plana em aço tendem a ganhar ainda mais espaço. A introdução de normas mais restritivas, como a API 6A 21ª edição (2024) que exige ensaios de fugitive emissions para válvulas e conexões, pressiona fabricantes a aperfeiçoarem os processos de usinagem e vedação. A digitalização também chega ao setor: sensores inteligentes embutidos nos flanges já monitoram em tempo real a tensão dos parafusos e a temperatura da junta, integrando-se a sistemas de manutenção preditiva. Para os próximos anos, a combinação de materiais de alta performance (como o aço inoxidável endurecido por precipitação) com geometrias otimizadas por inteligência artificial promete elevar ainda mais os limites de pressão e temperatura suportados por esses componentes.

Ao final, a escolha correta do flange não apenas garante a integridade do sistema, mas também impacta diretamente o custo total de propriedade (TCO) — incluindo manutenção, paradas e riscos. Por isso, investir em um flange de solda de topo com face côncava-convexa plana em aço de fornecedor confiável é uma decisão estratégica que paga dividendos ao longo de décadas de operação. Se sua aplicação demanda segurança, performance e durabilidade, considere essa solução como a base de suas tubulações críticas.
