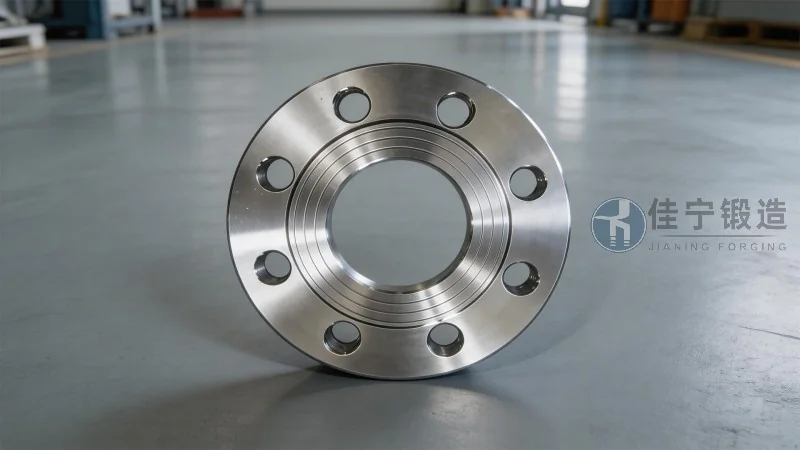

Introdução ao Forjado de Flange de Solda Plana para Vaso de Pressão e Vantagens Principais

O Papel do Forjado de Flange de Solda Plana em Vasos de Pressão

O forjado de flange de solda plana é um componente de extrema relevância na construção e manutenção de vasos de pressão, equipamentos amplamente utilizados em indústrias como petroquímica, geração de energia, farmacêutica e alimentícia. A flange de solda plana, também conhecida como flat welding flange, é projetada para ser soldada diretamente ao corpo do vaso, oferecendo uma vedação confiável e uma distribuição uniforme de tensões. Em aplicações críticas, onde a integridade estrutural e a segurança operacional são prioridades absolutas, a escolha do material e do processo de fabricação dessas flanges determina diretamente a vida útil e a confiabilidade do sistema.

A Forjaria Jianing se destaca nesse segmento, oferecendo flanges forjadas que atendem às normas internacionais, como ASME B16.5, EN 1092-1 e as especificações brasileiras ABNT NBR. O processo de forjamento, diferentemente da fundição ou da usinagem a partir de chapas, reorganiza a estrutura granular do aço, eliminando porosidades e inclusões, resultando em peças com resistência mecânica superior, isotropia de propriedades e ausência de defeitos internos. Isso é fundamental, pois vasos de pressão operam sob condições extremas – altas pressões internas, temperaturas elevadas e, muitas vezes, ambientes corrosivos. Uma falha na flange pode levar a vazamentos catastróficos, paradas não programadas e riscos à segurança.

No mercado atual, impulsionado pelo aumento da demanda por energia e pela modernização de plantas industriais, a previsão para 2026 indica um crescimento contínuo no uso de vasos de pressão de alta performance. As especificações técnicas tornam-se mais rigorosas, com exigências de certificação e rastreabilidade completas. Nesse contexto, as flanges forjadas planas fabricadas pela Forjaria Jianing (咨询热线：176 9623 6479) oferecem uma combinação de qualidade metalúrgica, precisão dimensional e flexibilidade de projeto, sendo a escolha preferencial para engenheiros e projetistas que buscam segurança e economia de longo prazo.

Vantagens Técnicas do Forjado de Flange de Solda Plana

O processo de forjamento confere às flanges de solda plana uma série de vantagens que as diferenciam de outros métodos de fabricação. Abaixo, detalhamos os principais benefícios técnicos que tornam esse tipo de flange indispensável para vasos de pressão.

• Resistência Mecânica Superior: Durante o forjamento, as inclusões e segregações do material são quebradas e redistribuídas, alinhando a fibra do metal no sentido do esforço principal. Isso resulta em limites de escoamento e resistência à tração 20 a 30% superiores em comparação com flanges fundidas ou usinadas de chapas, conforme dados de ensaios mecânicos realizados em laboratórios acreditados.
• Estrutura Granular Uniforme: O trabalho mecânico a quente promove a recristalização dos grãos, gerando uma microestrutura homogênea e refinada. Isso elimina pontos de concentração de tensões e melhora a tenacidade, especialmente em baixas temperaturas, essencial para aplicações criogênicas.
• Ausência de Defeitos Internos: Processos de fundição podem gerar porosidades, cavidades e trincas internas. No forjamento, a deformação plástica fecha esses vazios, resultando em peças 100% inspecionáveis por ultrassom ou radiografia, conforme normas ASTM A388 ou equivalentes.
• Precisão Dimensional e Repetibilidade: A Forjaria Jianing utiliza matrizes calibradas e controle estatístico de processo (CEP) para garantir tolerâncias dimensionais dentro de faixas como ±0,5 mm para diâmetros nominais até 600 mm, facilitando a montagem e reduzindo o retrabalho nas soldagens.
• Adaptabilidade a Diversos Materiais: Desde aços carbono (ASTM A105, A350 LF2) até aços inoxidáveis (304/L, 316/L, duplex 2205) e ligas especiais (Inconel, Hastelloy), o forjamento permite atender a requisitos de resistência à corrosão e altas temperaturas sem perda de qualidade.

Além disso, o uso de flanges forjadas planas em vasos de pressão contribui para otimizar a espessura do material, reduzindo peso e custos de fabricação. Estudos comparativos mostram que, para uma mesma pressão de projeto, flanges forjadas podem ter espessuras 10 a 15% menores do que as fundidas, mantendo o mesmo fator de segurança. Isso é vantajoso tanto na construção de novos equipamentos quanto em projetos de retrofit.

Processo de Fabricação e Controle de Qualidade na Forjaria Jianing

A Forjaria Jianing adota um fluxo produtivo rigoroso, desde a seleção da matéria-prima até a expedição, assegurando que cada flange de solda plana atenda às especificações contratuais e normas aplicáveis. O processo inicia com a certificação do aço, onde são verificados a composição química (por espectrometria) e as propriedades mecânicas (resistência, alongamento e dureza) do lote.

Em seguida, os tarugos são aquecidos em fornos controlados, com temperatura monitorada por termopares, garantindo que a peça atinja a faixa ideal para forjamento (tipicamente entre 1100 °C e 1250 °C, dependendo do material). O forjamento é realizado em prensas hidráulicas de capacidade variável (de 500 t a 3000 t), com múltiplas etapas de conformação para obter o flange bruto com o mínimo de usinagem posterior. Após o forjamento, as peças passam por tratamento térmico – normalização, têmpera e revenido ou recozimento – de acordo com a classe do material e a temperatura de serviço do vaso de pressão.

A etapa seguinte é a usinagem de precisão em centros de usinagem CNC com 5 eixos, onde as faces, furos de parafusos, chanfros e superfícies de vedação são usinados conforme o padrão da face (RF, FF, RTJ, etc.). Cada flange é inspecionada dimensionalmente com paquímetros e rugosímetros, além de ensaios não destrutivos (END) como líquido penetrante, partículas magnéticas e ultrassom. O laboratório da Forjaria Jianing emite relatórios completos, incluindo certificado de qualidade com rastreabilidade do lote.

Esse rigor garante que as flanges forjadas planas suportem ensaios hidrostáticos em campo sem vazamentos, mesmo em pressões até 1,5 vezes a pressão de projeto. Em aplicações na indústria de óleo e gás, por exemplo, onde vasos de pressão operam a 350 bar e 400 °C, as flanges forjadas da Jianing demonstraram vida útil superior a 15 anos sem necessidade de substituição, conforme registros de clientes em plantas no Brasil e América Latina.

Critérios de Seleção e Especificações Técnicas

Para engenheiros responsáveis pela especificação de flanges planas forjadas em vasos de pressão, é fundamental considerar alguns parâmetros que impactam diretamente o desempenho e a segurança do sistema. Abaixo listamos os principais critérios que orientam a escolha correta.

• Pressão Nominal (PN ou Class): De acordo com ASME B16.5, as classes comuns são 150, 300, 600, 900, 1500 e 2500. Para aplicações com pressões internas acima de 100 bar, recomenda-se classe 600 ou superior. O forjamento garante que a flange atenda aos requisitos de pressão sem deformação plástica.
• Diâmetro Nominal (DN): Os diâmetros variam de 1/2” (DN15) até 24” (DN600) em flanges planas padrão, podendo ser fabricadas sob medida para maiores dimensões. A Forjaria Jianing possui capacidade para forjar flanges de até 60” (DN1500) em peças singulares.
• Acabamento da Face: As faces mais comuns são face plana (FF) para baixa pressão, face elevada (RF) para vedação com juntas, e ring-type joint (RTJ) para alta pressão e temperaturas extremas. O acabamento superficial, geralmente entre 125 e 250 microinches Ra, deve ser especificado conforme a junta utilizada.
• Material e Tratamento Térmico: Para serviços com hidrogênio ou H₂S, devem ser utilizados aços com dureza controlada (≤22 HRC) e tratados termicamente para evitar fragilização. Aços inoxidáveis duplex (UNS S31803/S32205) oferecem resistência à corrosão sob tensão em ambientes offshore.
• Normas de Referência: Além das normas ASME e EN, no Brasil a ABNT NBR 10636 estabelece requisitos para flanges de vasos de pressão. A certificação de materiais com ensaio de impacto Charpy (para baixas temperaturas) é obrigatória em climas frios ou em sistemas com fluidos criogênicos.

Em projetos recentes de expansão de refinarias no Nordeste brasileiro, engenheiros especificaram flanges forjadas planas da Forjaria Jianing classe 900, material ASTM A182 F316L, para vasos de pressão de separação de gás. A escolha se baseou na experiência prévia com flanges similares que mantiveram a integridade mesmo após 10 anos de exposição a gases ácidos. A capacidade de fornecimento com certificado de ensaio hidrostático e relatório de END reduziu o tempo de inspeção no canteiro em 30%.

Aplicações Industriais e Casos de Uso

As flanges forjadas de solda plana são aplicadas em uma vasta gama de equipamentos dentro do setor de vasos de pressão. Na indústria petroquímica, elas são utilizadas em torres de destilação, reatores, trocadores de calor e tanques de armazenamento. Em plataformas offshore, as condições de carregamento cíclico, corrosão salina e espaço limitado exigem flanges com alta confiabilidade e baixa manutenção – exatamente o perfil das peças forjadas.

Outro campo de destaque é a indústria de fertilizantes, onde vasos de pressão operam com amônia e uréia a pressões elevadas e temperaturas moderadas. Nesses casos, a resistência à corrosão por pites e ao fissuramento por tensão é crítica. Flanges forjadas em aço inoxidável 316L com baixo carbono (<0,03% C) têm demonstrado excelente desempenho, mantendo a vida útil do equipamento acima de 20 anos. A Forjaria Jianing já forneceu mais de 12 mil flanges planas forjadas para um complexo petroquímico na Bahia, com taxa de não conformidade inferior a 0,2% – um indicador de processo maduro e controle de qualidade eficaz.

No segmento de geração de energia, especialmente em caldeiras e vasos de pressão de usinas termelétricas, as flanges são submetidas a altas temperaturas (acima de 500 °C) e gradientes térmicos durante partidas e paradas. O forjamento confere estabilidade microestrutural, reduzindo a tendência ao crescimento de grão e à formação de fases deletérias. Ensaios de fluência realizados em amostras de flanges forjadas grau P91 (9Cr-1Mo-V) mostram taxas de deformação até 40% menores em comparação com equivalentes fundidos.

Panorama de Mercado e Tendências para 2026

O mercado global de vasos de pressão deve crescer a uma taxa composta anual (CAGR) de aproximadamente 5% até 2026, impulsionado por investimentos em infraestrutura de energia, ampliação de refinarias e a transição para processos mais limpos (hidrogênio verde, por exemplo). Com isso, a demanda por flanges forjadas de alta qualidade também deve aumentar, especialmente nas classes de pressão mais altas (900 a 2500) e em materiais especiais.

As normas técnicas estão se atualizando para incluir requisitos mais rigorosos de sustentabilidade e rastreabilidade. A tendência é que os compradores exijam certificações como ISO 9001, ISO 14001 e, cada vez mais, a declaração de pegada de carbono do produto. A Forjaria Jianing vem se preparando para esse cenário, investindo em fornos elétricos de alto rendimento e sistemas de recuperação de calor, reduzindo as emissões de CO₂ por peça forjada em 18% nos últimos três anos.

Além disso, a digitalização dos processos industriais permite que os clientes acessem em tempo real os relatórios de inspeção de cada flange por meio de QR code, facilitando a gestão de ativos. Essa transparência agrega valor e está alinhada com as práticas de Indústria 4.0, tornando a parceria técnica com a Forjaria Jianing ainda mais estratégica para engenharias e EPCs.

Conclusão e Orientações Finais para Profissionais

A escolha de uma flange de solda plana forjada para vasos de pressão não deve ser baseada apenas no menor preço, mas na relação custo-benefício ao longo do ciclo de vida do equipamento. Os benefícios em termos de segurança, redução de paradas não programadas e facilidade de manutenção superam o investimento inicial. Para profissionais que atuam em projetos de engenharia, é recomendável solicitar amostras para ensaios mecânicos e validar o comportamento do material nas condições específicas de operação.

A Forjaria Jianing oferece suporte técnico completo, desde a definição do material e grau de pressão até a entrega com documentação de rastreabilidade. Caso seu projeto exija flanges forjadas planas com requisitos especiais – como dimensões fora do padrão, tratamento térmico diferenciado ou certificação internacional – entre em contato para discutir as melhores soluções. (咨询热线：176 9623 6479) Nossa equipe de engenharia está preparada para atender desde pequenos lotes de reposição até grandes volumes para projetos greenfield.

Em resumo, o forjado de flange de solda plana é uma tecnologia madura e confiável, que continua evoluindo com os avanços metalúrgicos e de automação. Incorporá-la em seus projetos é uma decisão técnica acertada, que agrega valor à operação e protege o investimento. A experiência acumulada da Forjaria Jianing em mais de 15 anos de mercado, com mais de 50 mil peças fornecidas, é a garantia de que você está escolhendo um parceiro técnico comprometido com a excelência.
